Система УЗ-контроля колец подшипников
Наружный диаметр колец подшипника: 100–300 мм
Толщина стенки: 5–100 мм
Максимальная масса изделия: не более 50 кг
В интернет-магазине КИТЕСТ вы можете купить автоматизированную ультразвуковую установку контроля колец подшипников АУКП-250. Это специализированное промышленное решение разработано для высокоточной диагностики элементов буксовых узлов железнодорожного подвижного состава и других ответственных механизмов.
С помощью данной системы проводится иммерсионный ультразвуковой контроль колец конических и цилиндрических подшипников. Наружный диаметр проверяемых изделий — от 100 до 300 мм.
Методика контроля соответствует требованиям международного стандарта «ЕН12080. Применение в железнодорожной отрасли — Коробки передач — Подшипники качения» (EN12080. Railway applications — Axleboxes — Rolling bearings). Это особенно важно для предприятий, работающих в сфере железнодорожного машиностроения, ремонта и обслуживания подвижного состава.
Внедрение установки АУКП-250 обеспечивает стабильное качество контроля и высокий уровень повторяемости результатов при отсутствии влияния человеческого фактора. Она не только выявляет дефекты на ранней стадии, но и помогает выстроить системный мониторинг качества продукции для снижения процента брака и повышения надежности конечных изделий.
Ключевые особенности преимущества
Технология иммерсионного УЗ-контроля

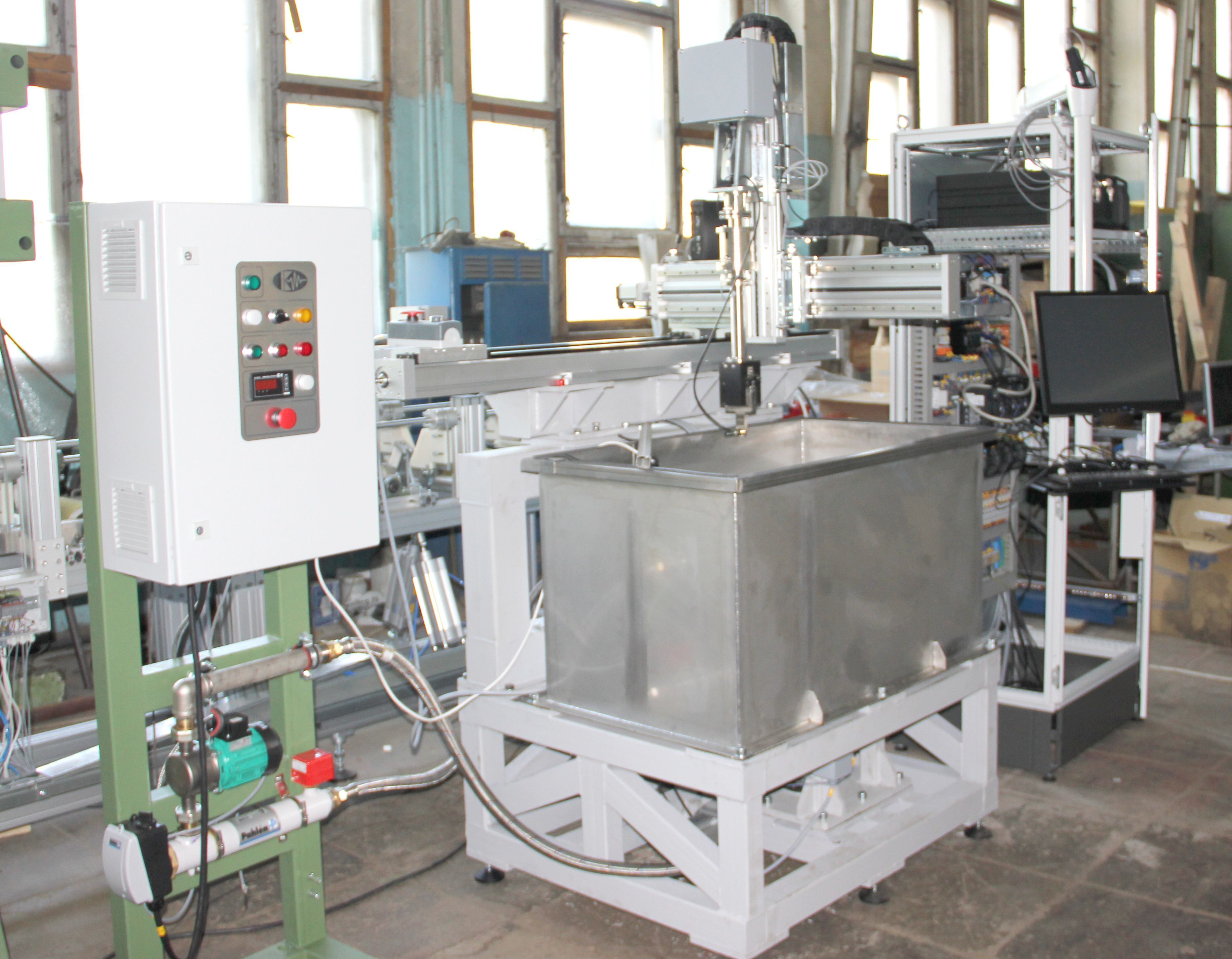

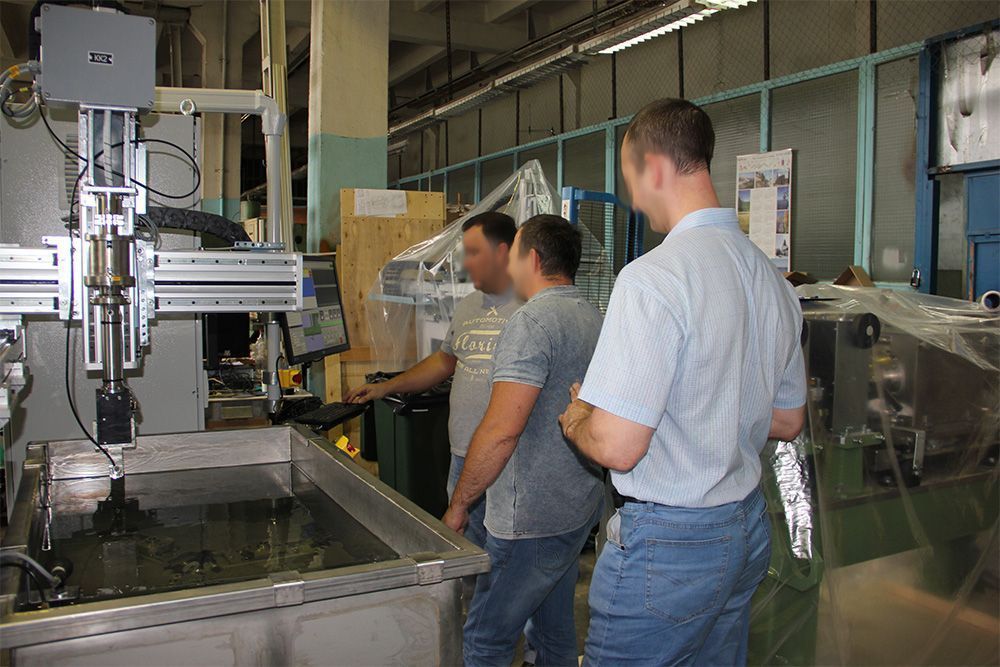

Исследование проводится в специальной ванне, где изделие полностью погружено в жидкость. Применение этой технологии обеспечивает стабильный акустический контакт между преобразователем и поверхностью изделия. Это позволяет на ранних стадиях обнаруживать мельчайшие внутренние дефекты (трещины, неметаллические включения, расслоения), которые могут привести к выходу подшипников из строя при эксплуатации.
Планшайба в иммерсионной ванне оборудована пневмозажимом, который надежно фиксирует деталь. Это повышает точность измерения, сокращает время на установку и снятие объекта, а также повышает производительность участка контроля.

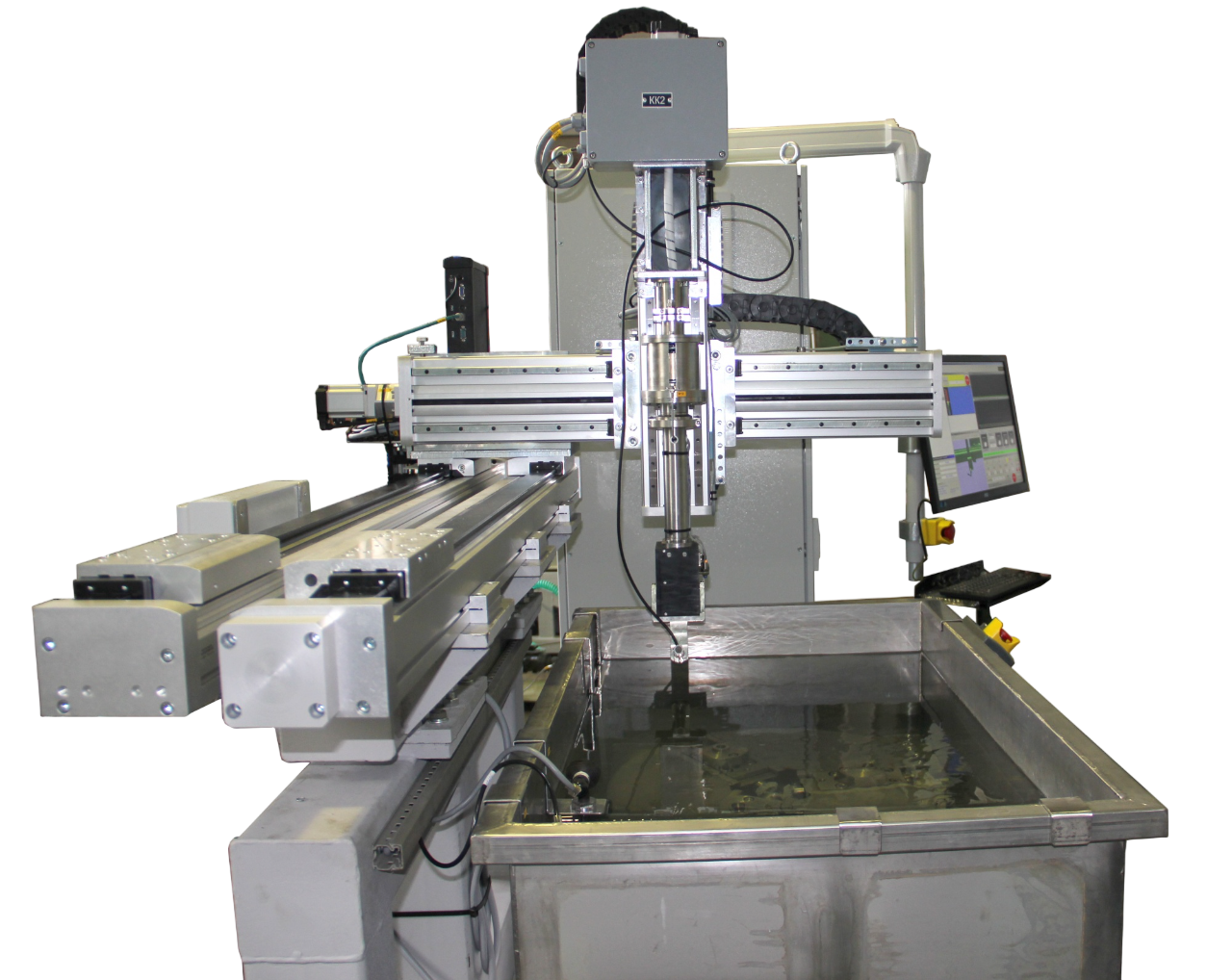

Сканер с прецизионной механикой и сервоприводами
Сканирующий модуль оснащен высокоточными сервоприводами и механикой, обеспечивающими плавное и быстрое перемещение устройства контроля (ультразвукового преобразователя) в строгом соответствии с заданной траекторией. Это дает равномерное сканирование всей поверхности объекта без пропущенных участков, что напрямую влияет на достоверность получаемых данных.
Автоматизация процедуры контроля
Установка минимизирует участие оператора в процессе диагностики: позиционирование, сканирование и обработка данных выполняются автоматически. Это снижает вероятность ошибок и обеспечивает эффективную работу в условиях серийного производства.
Удобный пользовательский интерфейс

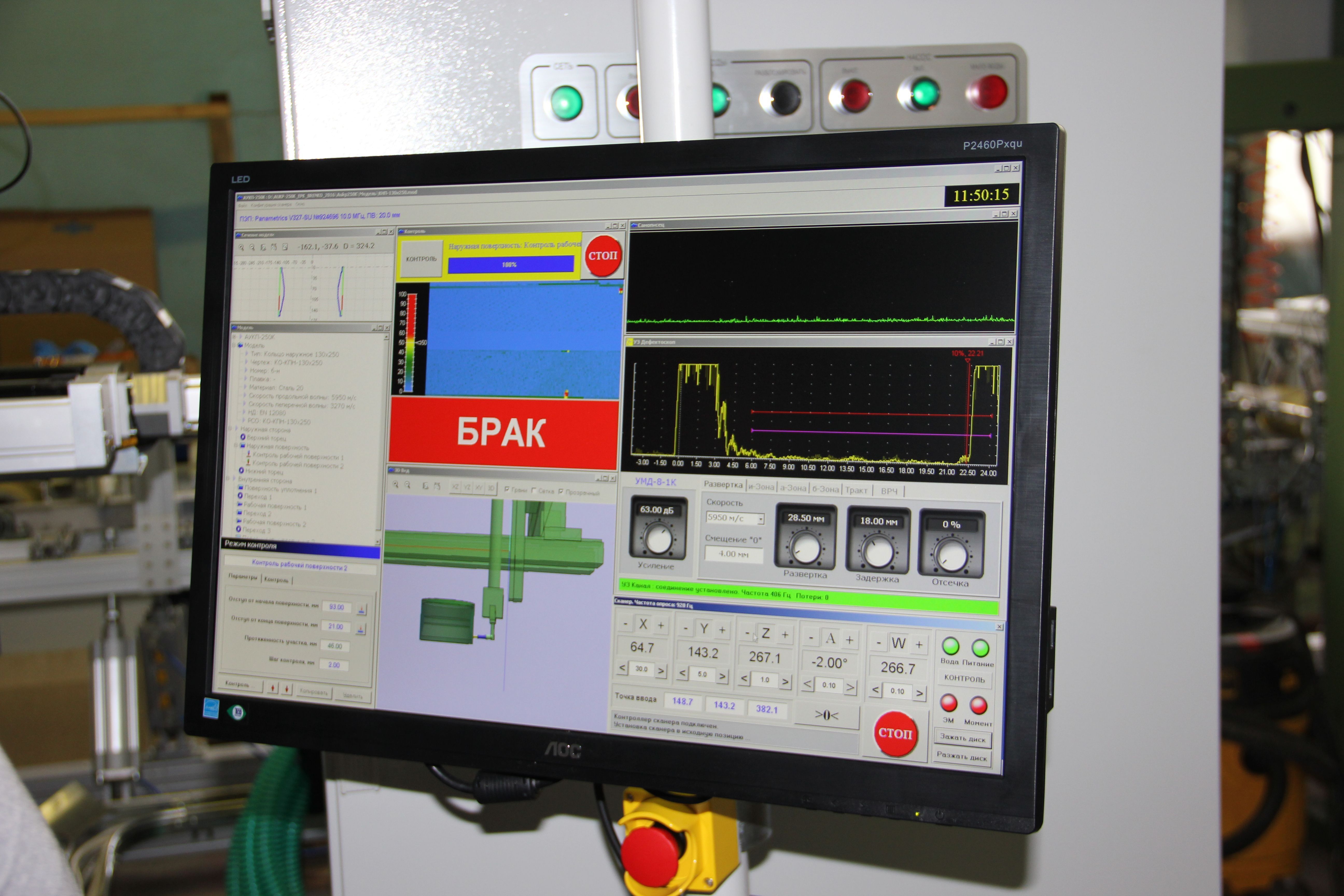

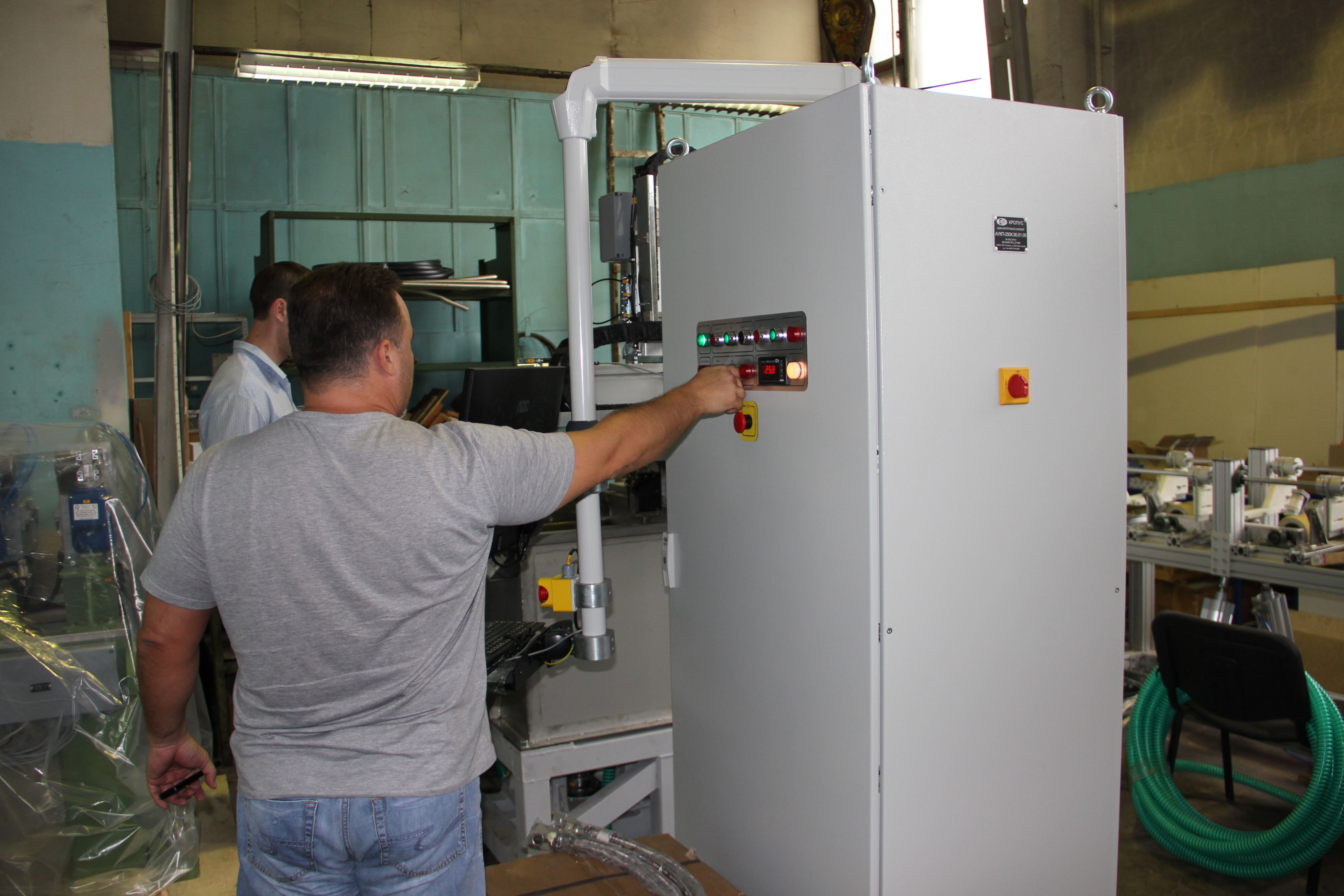

Рабочая станция оператора обеспечивает взаимодействие пользователя с оборудованием, настройку режимов работы и мониторинг процесса контроля в реальном времени.
Профессиональное ПО
Установка поставляется со специализированным программным обеспечением, которое полностью обеспечивает процедуру контроля:
- управление перемещением преобразователя в ручном и автоматическом режимах;
- сканирование в режиме реального времени и регистрацию сигналов;
- обработку и визуализацию результатов;
- возможность детального анализа изображений и сигналов — для подготовки специалистом технического обоснования о качестве изделия.
Гибкость конфигурации под задачи предприятия
Доступны два варианта исполнения установки, что позволяет подобрать оптимальную конфигурацию оборудования под конкретные производственные задачи без переплаты за избыточный функционал:
- АУКП-250 (с трехкоординатным манипулятором) — для контроля цилиндрических подшипников;
- АУКП-250К (с четырехкоординатным манипулятором) — для контроля цилиндрических и конических подшипников.
Применение
Автоматизированная установка АУКП-250 разработана для предприятий, где требуется прецизионный контроль качества подшипниковых колец и аналогичных изделий:
- железнодорожное машиностроение и ремонт подвижного состава;
- производство подшипников;
- депо, сервисные и диагностические центры.
- машиностроительные предприятия с повышенными требованиями к надежности узлов.
Закажите установку для неразрушающего контроля АУКП-250 в интернет-магазине КИТЕСТ
Приобретая автоматизированную установку АУКП-250 или ее модификацию АУКП-250К, вы получаете готовое технологическое решение для обеспечения безопасности движения на железной дороге.
Менеджеры компании КИТЕСТ обеспечат полный цикл сопровождения оборудования — от первичной консультации до организации доставки, пусконаладочных работ и обучения вашего персонала.
Свяжитесь с нами для получения коммерческого предложения на АУКП-250/ АУКП-250-К уже сегодня! Мы поможем выбрать подходящее оборудование под ваши задачи и предоставим информацию о стоимости и сроках поставки.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Параметр | Значение |
|---|---|
| Наружный диаметр колец подшипника | 100–300 мм |
| Высота кольца подшипника | 50–300 мм |
| Толщина стенки | 5–100 мм |
| Максимальная масса изделия | Не более 50 кг |
| Количество каналов контроля | 1 |
| Метод контроля | Ультразвуковой иммерсионный, с полным погружением контролируемого изделия в иммерсионную ванну |
| Измерительная часть | Ультразвуковой дефектоскоп УМД-8-К1 |
| Скорость вращения планшайбы | 0,1–30 об/мин |
| Диапазон перемещения по оси X | 600 мм |
| Диапазон перемещения по оси Y | 320 мм |
| Диапазон перемещения по оси Z | 320 мм |
| Диапазон перемещений по оси A | ± 20° (для версии АУКП-250К) |
| Повторяемость по осям X, Y, Z | ± 0,1 мм |
| Повторяемость по оси A | ± 0,05° (для версии АУКП-250К) |
| Точность позиционирования по осям X, Y, Z | ± 0,1 мм |
| Точность позиционирования по оси A | ± 0,05° (для версии АУКП-250К) |
| Минимальный шаг по осям X, Y, Z | 0,01 мм |
| Минимальный шаг по оси A | 0,01° (для версии АУКП-250К) |
| Иммерсионная жидкость | СОЖ / вода |
| Минимальный выявляемый дефект | Плоскодонное сверление с диаметром и глубиной согласно классу колец по ISO12080 |
