Автоматизированный контроль: уксш-55 автоматизированная система ультразвукового контроля кольцевых сварных соединений труб 36мм

В интернет-магазине КИТЕСТ представлена УКСШ-55 — специализированная промышленная установка, предназначенная для автоматизированного ультразвукового контроля (УЗК) качества кольцевых сварных швов. Данный комплекс разработан для работы с трубами из нержавеющей стали (типоразмер 36×5 мм).

Система УКСШ-55 полностью исключает человеческий фактор при дефектоскопии, обеспечивает высокоточную и воспроизводимую диагностику сварных швов без разрушения изделия. Это особенно важно в отраслях, где даже минимальные дефекты могут привести к снижению надежности оборудования, утечкам или аварийным ситуациям.

Решение ориентировано на предприятия, где требуется стабильное качество сварки, высокая повторяемость измерений и ведение полного архива результатов контроля.

Ключевые преимущества и особенности

Высокая точность измерений
Применение многоканального дефектоскопа УМД-8 и современной измерительной электроники обеспечивает высокую чувствительность и точность регистрации дефектов. Это позволяет выявлять даже малые отклонения от нормы и своевременно принимать решения о доработке или браковке изделия.

Одновременный контроль двух кольцевых швов
Конструкция установки позволяет выполнять диагностику сразу двух сварных соединений, расположенных на концах трубы. Это существенно повышает производительность линии контроля, сокращает время на проверку каждого изделия и снижает операционные затраты.

Автоматическое позиционирование
Система автоматически ориентируется относительно сварного шва — это исключает влияние человеческого фактора и повышает повторяемость результатов. Также это упрощает эксплуатацию, т. к. оператору не требуется вручную настраивать положение датчиков.

Основные компоненты системы

Станина и устройство вращения трубы
Надежно фиксируют изделие и обеспечивают его равномерное движение в течение всего процесса контроля. Это гарантирует точность сканирования и стабильность измерений по всей окружности сварного шва.

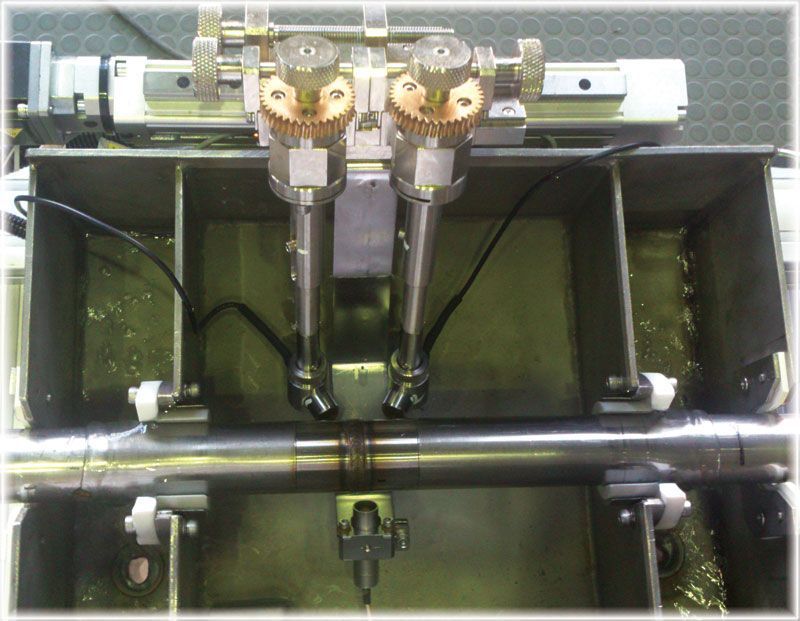

Две иммерсионные ванны
Создают оптимальные условия для прохождения ультразвуковых волн через всю поверхность контролируемого изделия и обеспечивают качественный акустический контакт, что напрямую влияет на точность диагностики.
Каждая из иммерсионных ванн имеет по три пьезоэлектрических преобразователя (ПЭП), один из которых отвечает за позиционирование, а два других — за контроль изделия. Таким образом достигается 100% охват контролируемой зоны и исключаются «слепые пятна», что позволяет обнаруживать мельчайшие дефекты.

Стойка управления и измерения
Состоит из источника бесперебойного питания, управляющего компьютера и многоканального дефектоскопа УМД-8. Данный комплекс обеспечивает стабильную работу системы даже при колебаниях электросети и высокую скорость обработки данных.

Гидростанция
Отвечает за работу исполнительных механизмов установки, обеспечивая плавность и надежность всех механических операций.

Пульт управления механикой и панель оператора
Позволяют оператору задавать параметры работы и контролировать процесс проверки.

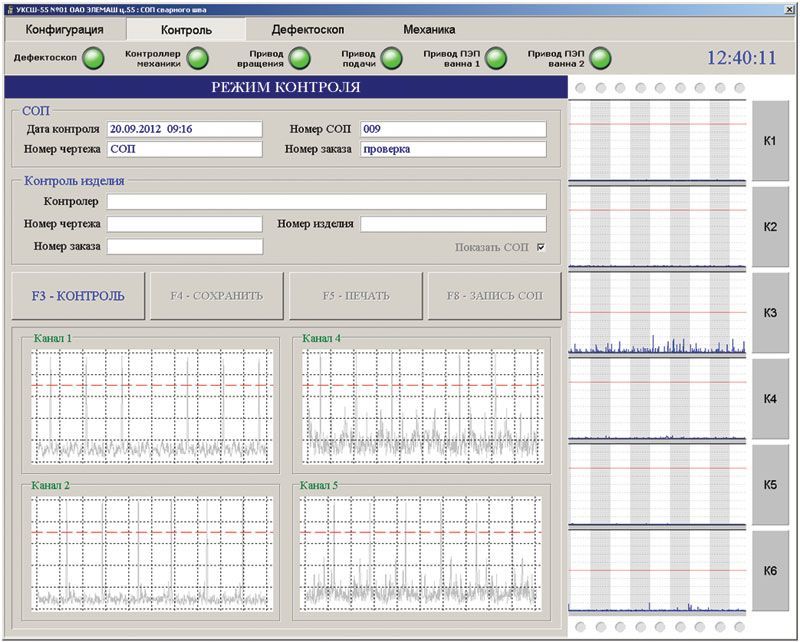

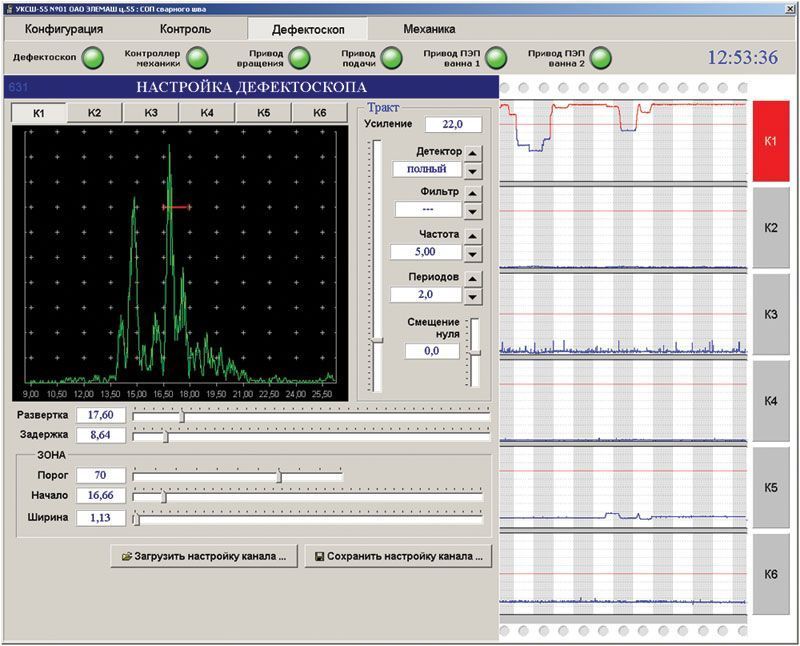

Интеллектуальная система обработки и хранения данных

Данные от измерительных компонентов в режиме реального времени отправляются на управляющий компьютер на базе ОС Windows, где происходит их обработка с помощью специального ПО.

Программный комплекс выполняет сразу несколько ключевых задач:

• визуализация результатов контроля в удобном для анализа виде;
• регистрация и архивирование данных;
• ведение электронного журнала работы установки;
• формирование протоколов ультразвукового контроля с возможностью последующего просмотра и печати.

Это позволяет не только выявлять дефекты, но и создать прозрачную систему контроля качества, которая отвечает современным промышленным требованиям.

Области применения

Система УКСШ-55 применяется на предприятиях, где используются трубы малого размера (36×5 мм) с высокими требованиями к качеству сварных соединений:

• производство трубопроводной арматуры;
• машиностроение и приборостроение;
• авиастроение;
• энергетика и химическая промышленность;
• производство изделий из нержавеющей стали;
• контроль качества на серийных производственных линиях.

Закажите автоматизированную систему УЗ-контроля УКСШ-55 в интернет-магазине КИТЕСТ уже сегодня

Это эффективное решение для предприятий, которым важны точность диагностики, высокая производительность и цифровая фиксация результатов контроля.

Свяжитесь с нашими специалистами, чтобы получить подробную консультацию, уточнить технические параметры, стоимость и сроки поставки. Мы обеспечим полное сопровождение проекта — от подбора до ввода в эксплуатацию.
