Универсальный прибор неразрушающего контроля
Переключаемые частотные диапазоны: 0,0005 – 1000 кГц
Максимальная частота преобразования АЦП: 20 МГц
Коэффициент усиления: 19 – 21 дБ
В интернет-магазине КИТЕСТ вы можете купить мобильный прибор «Юнископ», предназначенный для проведения акустико-эмиссионного контроля в полевых условиях.
Это универсальное устройство предназначено, главным образом, для выявления утечек в элементах запорной арматуры трубопроводов и оценки потерянного вещества. Это обеспечивает соблюдение технических регламентов, предотвращает выброс огнеопасных, взрывающихся и токсичных веществ в окружающую среду, способствует безопасной и эффективной транспортировке, а также позволяет оперативно принять меры в случае утечек.
Прибор с высокой точностью выявляет и локализовывает разгерметизацию:
- шиберных и клиновых задвижек, шаровых кранов, дисковых затворов и другой арматуры диаметром от 15 мм до 14 см;
- арматуры, установленной как над, так и под землей;
- арматура может быть предназначена для транспортировки и хранения газа, нефти, воды и других веществ.
Преимущества
- Прибор изготовлен из современной электронной компонентной базы и оснащен высокопроизводительным программным обеспечением.
- Благодаря полностью автоматизированной методике контроля, для внедрения прибора не требуется переобучение специалистов.
- Проверка объекта выполняется всего за 15 минут.
- Внешние модули делают устройство более универсальным.
- Благодаря легковесной конструкции и эргономичному дизайну, прибор идеально подходит для эксплуатации в полевых условиях.
- Температурный диапазон – от морозов до -20°C до жары +50°C.
- Корпус защищает прибор от внешних факторов, которые могут вывести его из строя.
- Данные отображаются на цветном подсвечивающемся ЖК-экране.
- Функция записи данных на внешние носители.
- Две интегрированные аккумуляторные батареи обеспечивают до 8 часов работы без подзарядки.
Функционал прибора

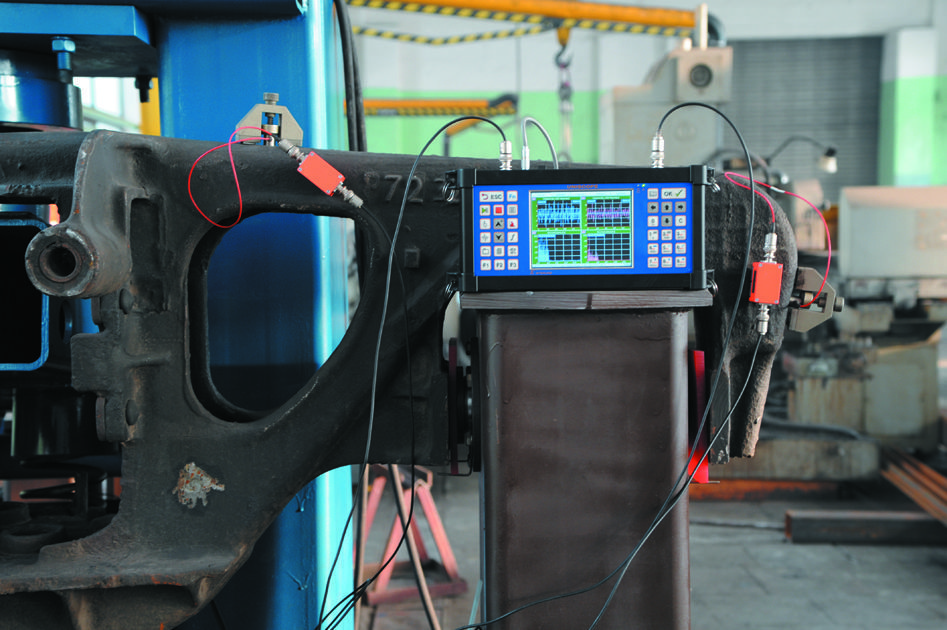

Двухканальный акустико-эмиссионный комплекс
Неразрушающий контроль без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности.
Акустический течеискатель
Выявление и количественная оценка величины утечки жидких или газообразных рабочих сред при нарушении герметичности корпусов и затворов запорной арматуры наземной и подземной установки.
Тензоизмеритель
Измерение напряженно-деформированного состояния объекта в реальном масштабе времени, параметрическое сопровождение АЭ контроля посредством наблюдения за изменением величины и характера нагружения.
Виброметр
Оценка уровня вибрации в стандартных полосах частот по мгновенным и средним величинам перемещения скорости и ускорения, проведение спектрального и статистического анализа вибрации.
Конструкция и принцип действия
Базовый вариант устройства «Юнископ» – это двухканальный прибор для регистрации акустико-эмиссионных импульсов, а также линейной локации источников.
Через два широкополосных аналоговых входа к нему подключаются стандартные чувствительные элементы (пьезопреобразователи). Также к двум универсальным портам можно подключить внешние модули для регистрации.

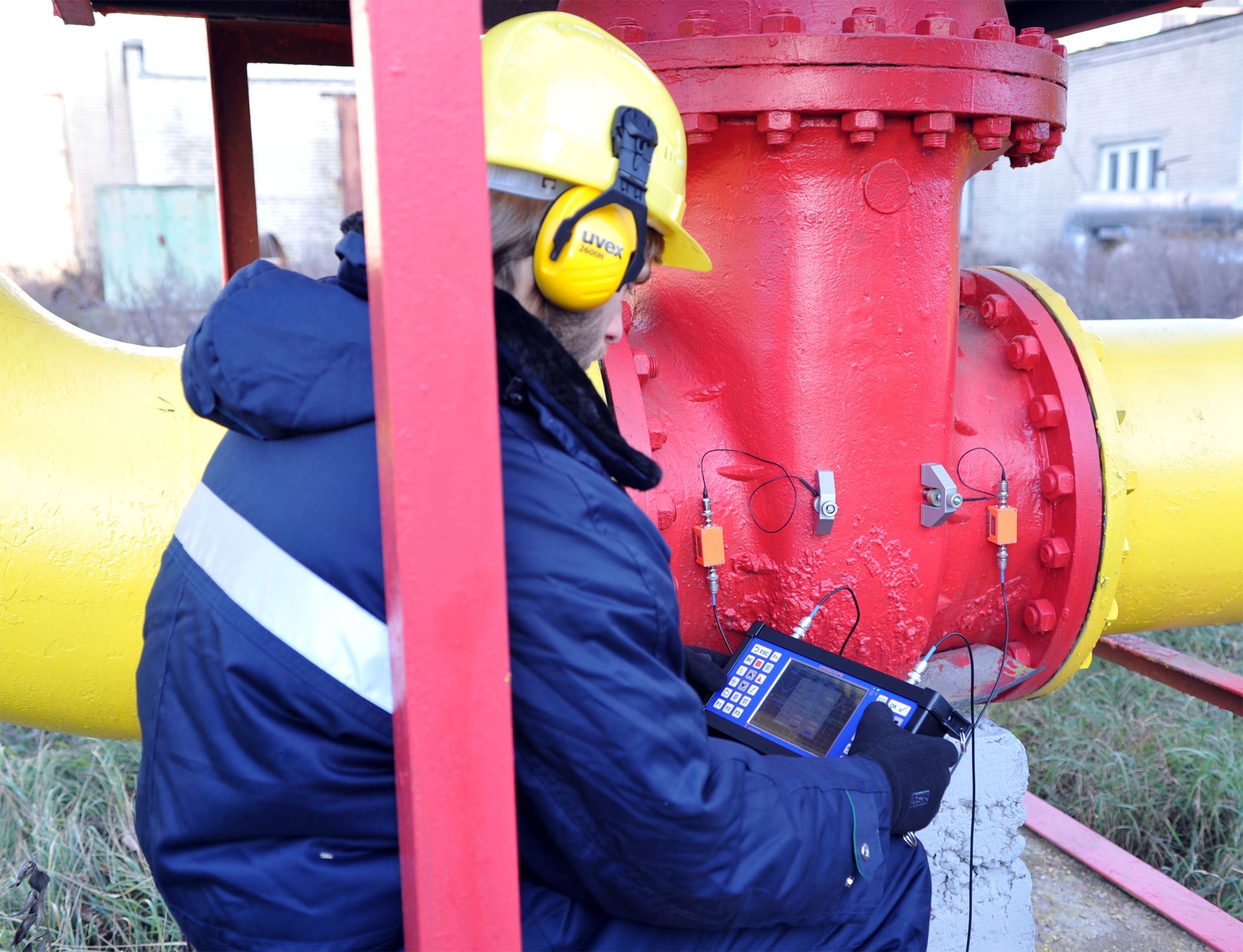

Визуализация исследуемого объекта отображается на дисплее. Индикаторы показывают, в каких точках нужно провести контроль. В зависимости от диаметра арматуры, число точек составляет от 1 до 8.
Оператор переустанавливает преобразователь для замера акустического шума в указанных местах. Затем прибор обрабатывает данные и выводит на экран информацию о герметичности объекта или найденной утечке, а также оценку потерь продукта из-за поломки.
Сертификация
- Патент на изобретение «Способ беспороговой автоматической интеллектуальной регистрации сигналов акустической эмиссии устройством неразрушающего контроля» №2660403 от 06.07.18
- Свидетельство об утверждении типа средств измерений RU.C.34.158.A № 70728, выдано Федеральным агентством по техническому регулированию и метрологии
- Сертификат соответствия универсального прибора НК «ЮНИСКОП» № ТС RU C-RU.ГБ08.В.02516 о соответствии требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
Состав
 |

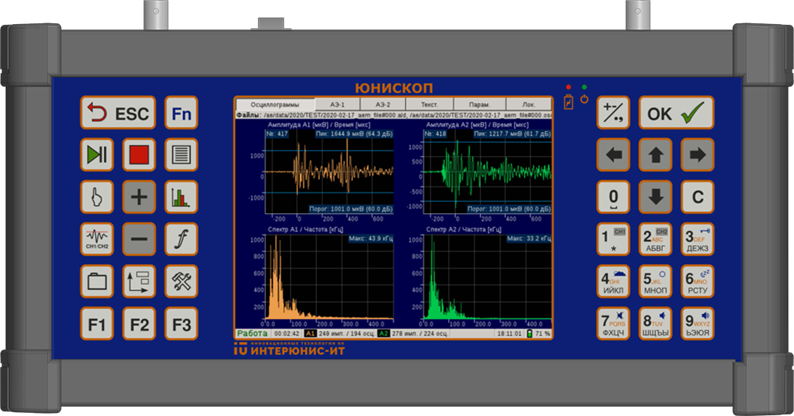

Основной приборный блок „UNISCOPE“ |
 |
Зарядное устройство |
 |

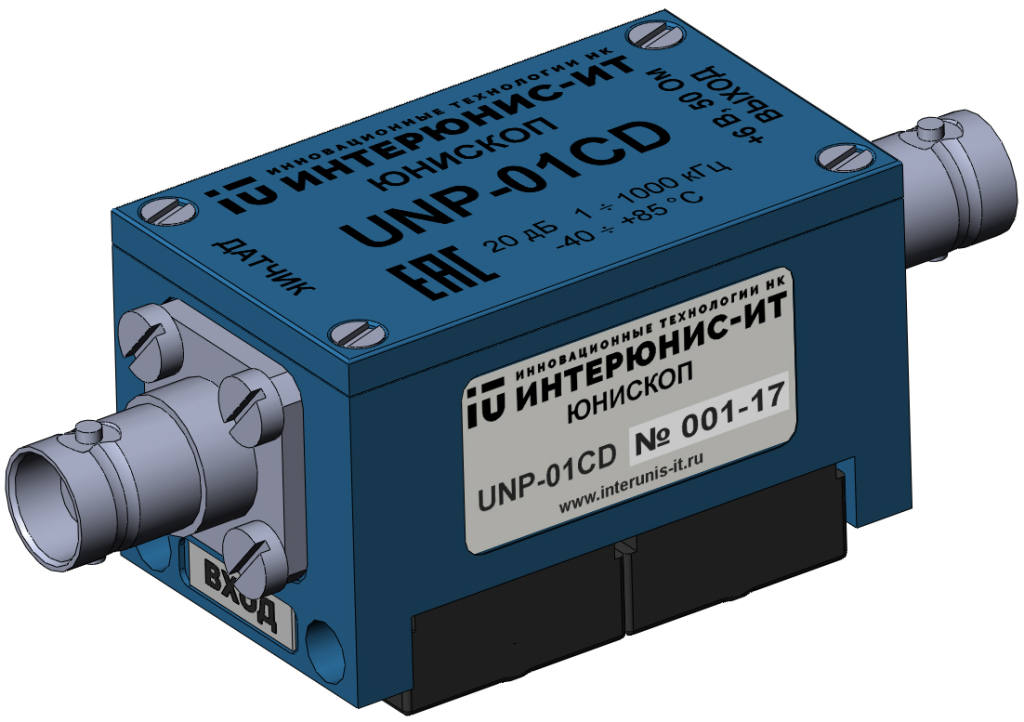

Предусилитель "UNP-01CD" с магнитным держателем |
| Предусилитель «UNP» в исполнении Ex («UNP-02*Ex», «UNP-03*Ex», «UNP-04*Ex») | |
 |
Преобразователи акустической эмиссии GT200 |
 |

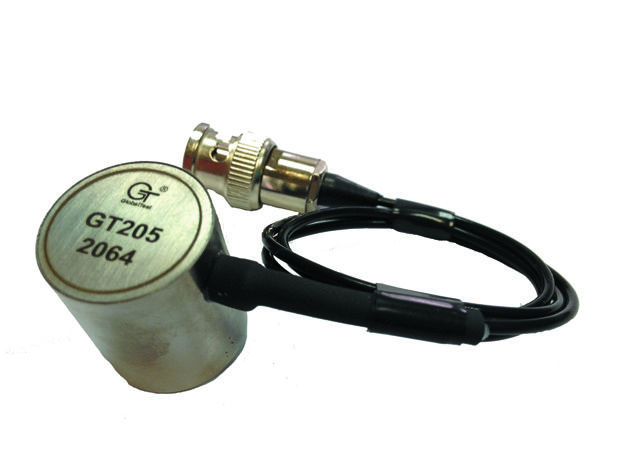

Преобразователи акустической эмиссии GT205 |
 |

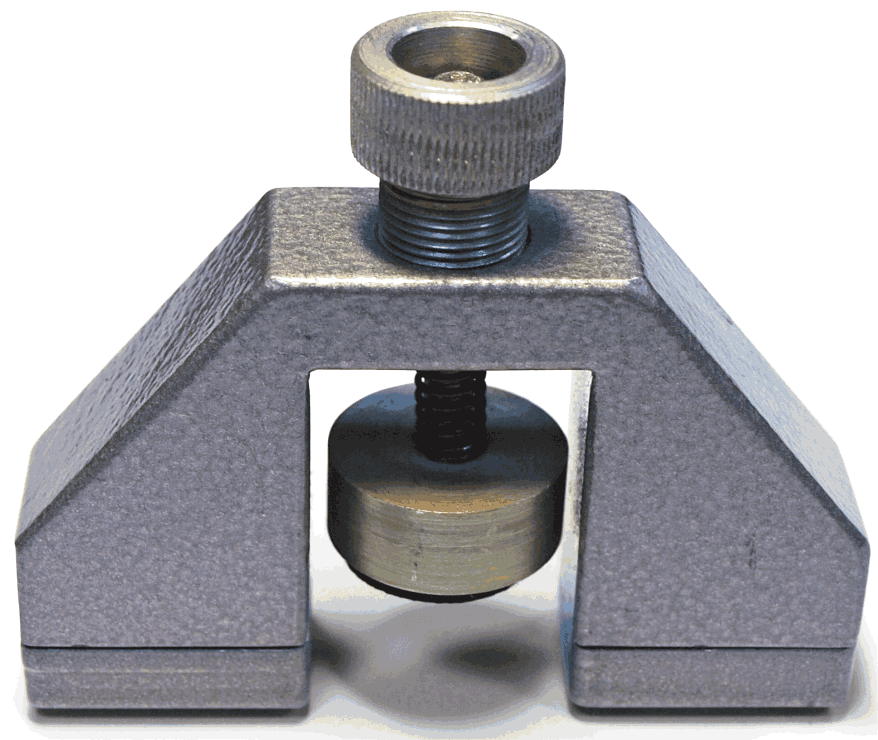

Магнитный держатель для преобразователя акустической эмиссии |
 |

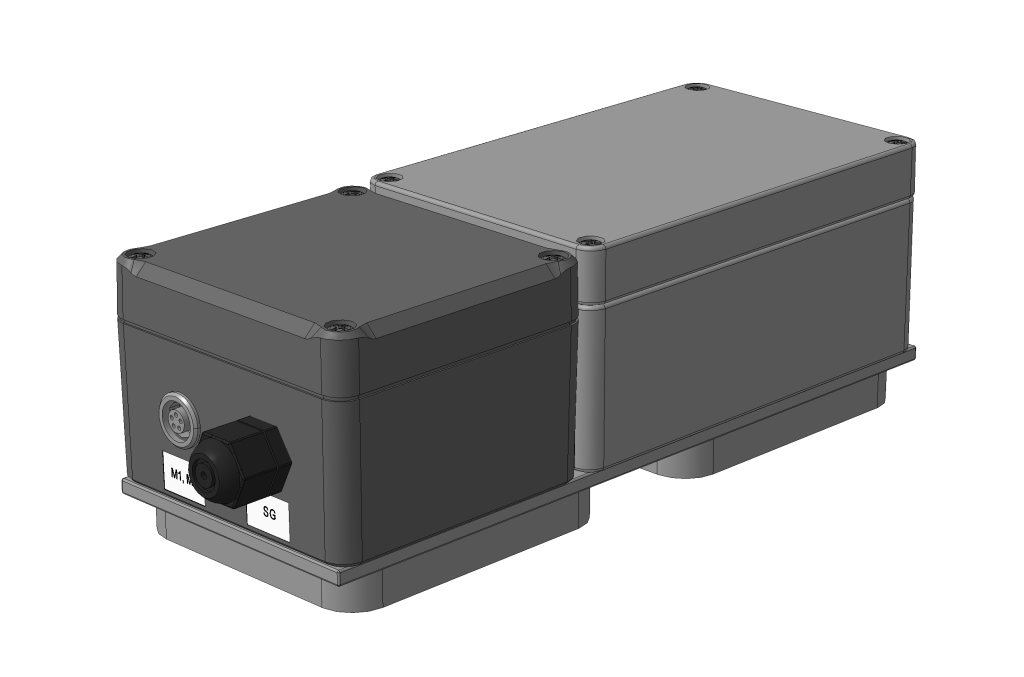

Тензометрический усилитель «MC3» |
| Внешний согласующий блок параметрических измерений «UNE P» | |
 |

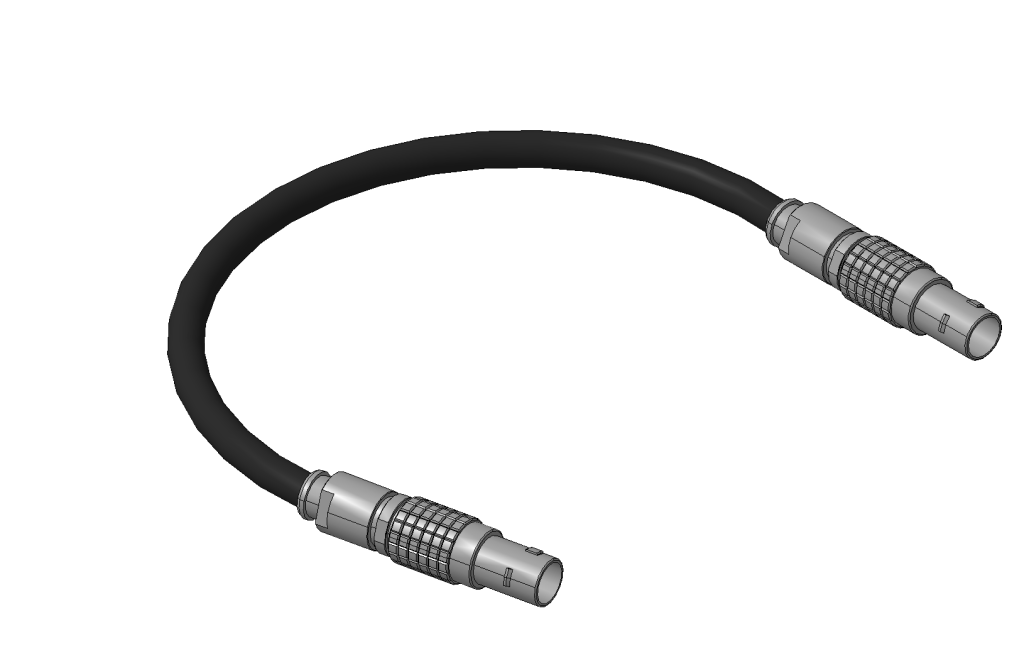

Кабель для подключения к цифровому каналу |
 |

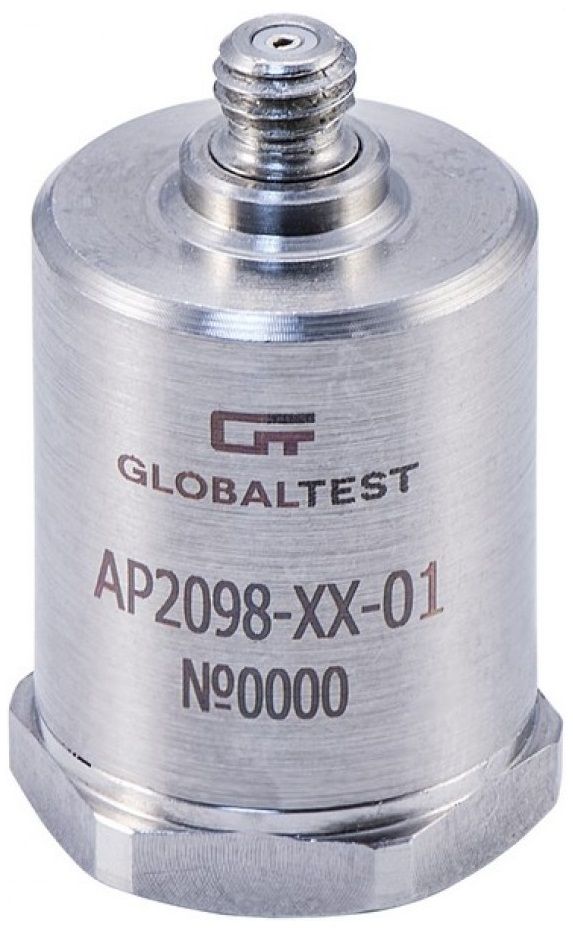

Вибро-преобразователь |
 |

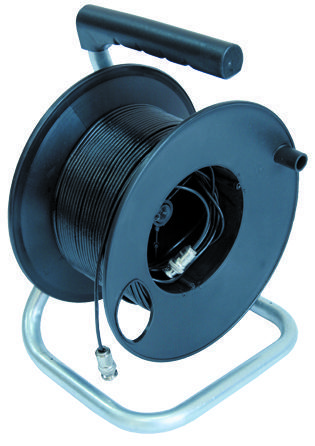

Кабель РК-50 на катушке |
 |

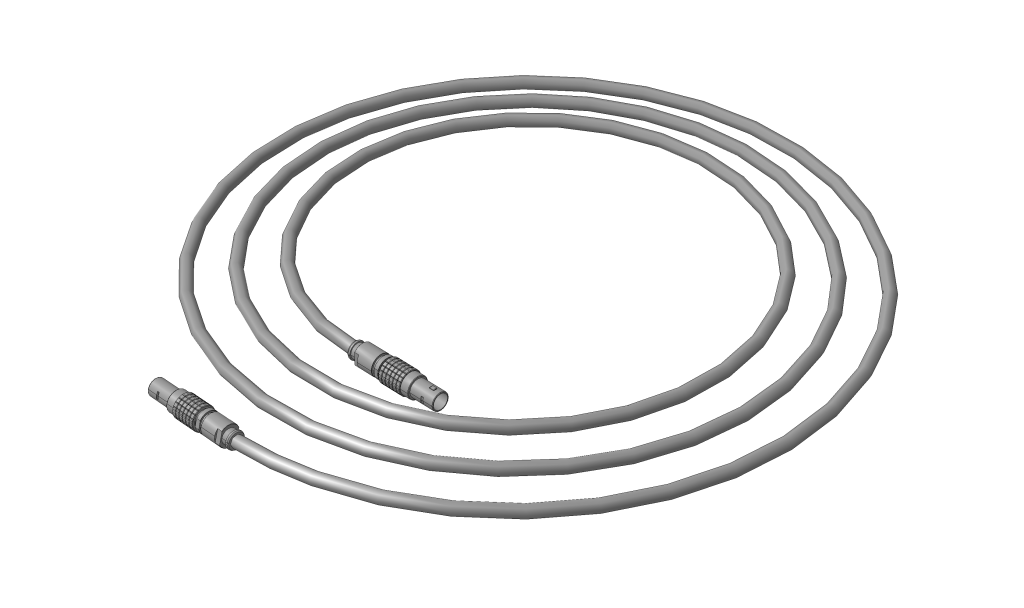

Параметрический кабель для подключения «MC3» |
 |

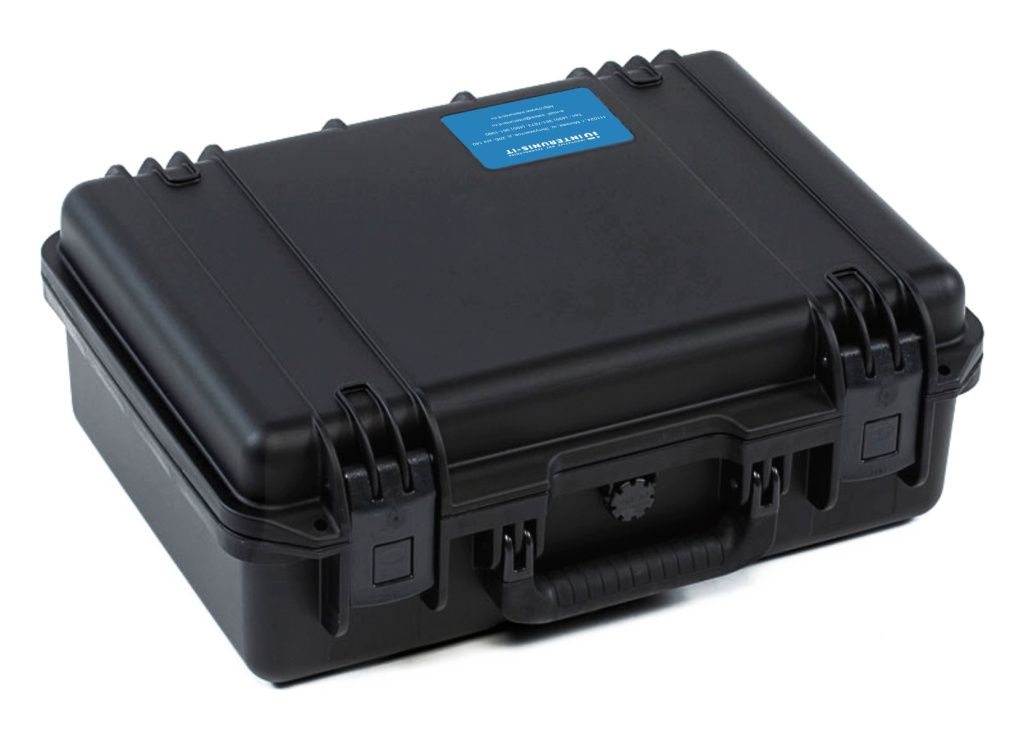

Кейс |
Видео
Наши специалисты ответят на все интересующие вопросы о характеристиках и цене аппарата для неразрушающего контроля «Юнископ», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Параметры основного приборного блока (ОПБ)
|
|
|
Количество аналоговых каналов, шт.
|
2
|
|
Напряжение питания постоянного тока внешних устройств аналоговых каналов, В:
- для ОПБ UNISCOPE исполнения V5 /V6 /V9 /V24 |
4,7 /6 /9 /24
|
|
Допускаемое отклонение напряжения питания постоянного тока внешних устройств аналоговых каналов, В
|
±0,1
|
|
Переключаемые частотные диапазоны, кГц
|
от 0,0005 до 30
от 1 до 100 от 30 до 1000 |
|
Допускаемое отклонение граничных частот переключаемых частотных диапазонов от номинальных (за исключением значения 0,0005 кГц), %
|
±10
|
| Неравномерность АЧХ в установленном частотном диапазоне, дБ | от -3 до +1 |
| Входное сопротивление аналоговых каналов, Ом: - при подаче электропитания для внешних устройств - без подачи электропитания |
50; 300 100000 |
| Входная емкость аналоговых каналов, пФ, не более: - для ОПБ «UNISCOPE» исполнения Ex - для ОПБ «UNISCOPE» остальных исполнений |
3000 10 |
| Максимальное измеряемое пиковое напряжение переменного тока, В: - для ОПБ UNISCOPE исполнения V5 /V6 /V9 /V24 |
0,5 /1 /1 /1 |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока на среднегеометрической частоте установленного частотного диапазона, мВ | ±(1 + 0,05·U) |
| Разрядность АЦП, бит | 16 |
| Максимальная частота преобразования АЦП, МГц | 20 |
| Размер буфера записи аналогового сигнала по каждому каналу, МБ | 8 |
| Допускаемое отклонение синхронизации аналоговых каналов, мкс | ±1 |
| Минимальное определяемое значение временных интервалов, мкс | 1 |
| Максимальное определяемое значение временных интервалов, мкс | 1000000 |
| Допускаемое отклонение определения временных интервалов: - для интервалов до 65000 мкс - для интервалов свыше 65000 мкс |
±1 мкс ±0,1 % |
| Количество цифровых каналов, шт. | 2 |
| Напряжение питания постоянного тока внешних согласующих блоков, В | 5 |
| Интерфейс передачи данных по цифровым каналам | RS485 |
| Дисплей | TFT 5,7" 640x480 |
| Электропитание | встроенные АКБ Li-Ion 7,2 В 8 Aч; ЗУ 12…18 В, 2 А |
| Максимальная потребляемая мощность (совместно с подключаемыми устройствами), Вт | 10 |
| Время автономной работы, ч | 8* |
| Габаритные размеры (ДхШхВ), мм, не более | 325х170х75 |
| Масса, кг, не более | 3 |
| Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
| Степень защиты от внешних воздействий | IP64 |
| Маркировка взрывозащиты: - для ОПБ UNISCOPE исполнения V5Ex - для ОПБ UNISCOPE исполнения V6Ex - для ОПБ UNISCOPE исполнения V9Ex |
2Ex nA [ia Ga] IIC T6 Gc 2Ex nA [ia IIB Ga] IIC T6 Gc; 2Ex nA [ia Ga] IIC T6 Gc 2Ex nA [ia Ga] IIC T6 Gc |
| Средний срок службы, лет | 5 |
|
Предусилители акустической эмиссии семейства «UNP»
|
|
|
Диапазон входного сигнала, В:
- для UNP-01*, UNP-02*Ex, UNP-03*Ex - для UNP-04*Ex |
±0,1
±0,05 |
|
Коэффициент усиления, дБ
|
от 19 до 21
|
|
Диапазон рабочих частот, кГц
|
от 1 до 1000
|
|
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %
|
±10
|
| Неравномерность АЧХ в диапазоне рабочих частот, дБ | от -3 до +1 |
| Эффективное значение шума в частотном диапазоне от 30 до 500 кГц, приведенного ко входу, мкВ, не более | 4 |
| Входное сопротивление, кОм | 100 |
| Сопротивление нагрузки, Ом: - для UNP-01*, UNP-03*Ex, UNP-04*Ex - для UNP-02*Ex |
50 300 |
| Напряжение питания постоянного тока, В: - для UNP-01*, UNP-02*Ex, UNP-03*Ex - для UNP-04*Ex |
от 5,8 до 6,2 от 4,6 до 4,8 |
| Максимальная длина кабеля предусилителя, м: - для UNP-01*, UNP-03*Ex, UNP-04*Ex - для UNP-02*Ex |
100 10 |
| Габаритные размеры (ДхШхВ), не более, мм: - для UNP-01* - для UNP-02*Ex, UNP-03*Ex, UNP-04*Ex |
86х30х35 95х59х47 |
| Масса, кг, не более: - для UNP-01* - для UNP-02*Ex, UNP-03*Ex, UNP-04*Ex |
0,15 0,3 |
| Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 |
| Степень защиты от внешних воздействий | IP67 |
| Маркировка взрывозащиты: - для UNP-01* - для UNP-02*Ex, UNP-04*Ex - для UNP-03*Ex |
нет 0Ex ia IIC T5 Ga 0Ex ia IIB T5 Ga |
| Средний срок службы, лет | 5 |
|
Внешний согласующий блок параметрических измерений «UNE‑P»
|
|
| Количество универсальных параметрических входов, шт. | 2 |
|
Разрядность АЦП, бит
|
14
|
|
Максимальная частота преобразования, выборок/с, не менее
|
10
|
| Диапазон измерения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерения силы постоянного тока, % | ±0,2 |
|
Входное сопротивление параметрического входа при измерении силы постоянного тока, Ом
|
33
|
| Диапазоны измерения напряжения постоянного тока, В | ±1, ±10 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±1 В, мВ | ±(2 + 0,001·U) |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±10 В, мВ | ±(20 + 0,002·U) |
| Входное сопротивление параметрического входа при измерении напряжения постоянного тока, кОм | 40 |
| Напряжение питания постоянного тока внешних устройств, В | 12; 24 |
| Допускаемое отклонение напряжения питания постоянного тока внешних устройств, В | ±0,5 |
| Максимальный ток потребления внешних устройств, мА | 100 |
| Напряжение питания постоянного тока, В | от 4,8 до 5,2 |
| Габаритные размеры (ДхШхВ), мм, не более | 99х65х46 |
| Масса, кг, не более | 0,4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
| Степень защиты от внешних воздействий | IP64 |
| Маркировка взрывозащиты для исполнения Ex | 2Ex nA [ia Ga] IIC T6 Gc |
| Средний срок службы, лет | 5 |
U – измеряемое значение напряжения
* - при полностью заряженной АКБ номинальной емкости
