Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Описание

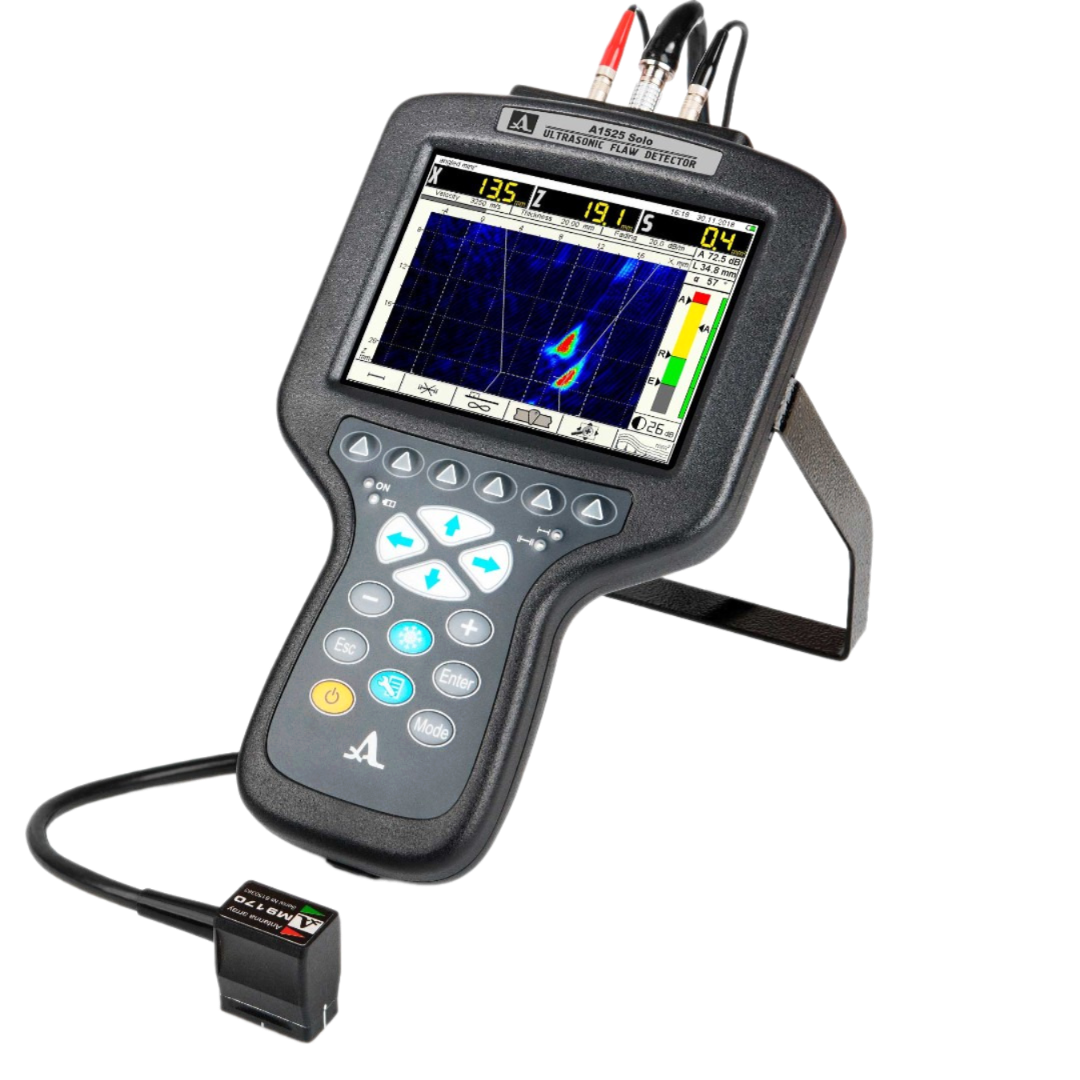

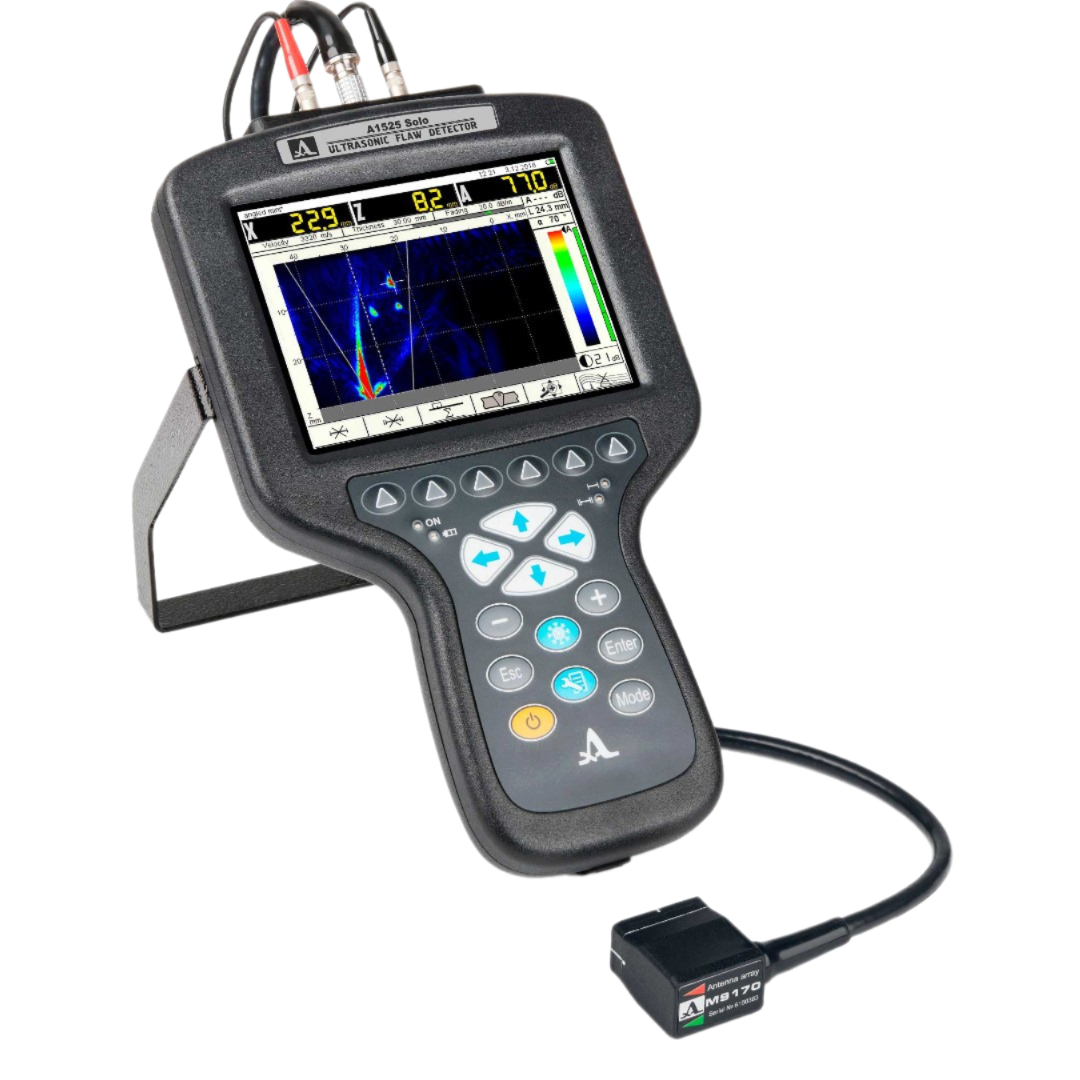

Первый в своем роде! Ультразвуковой дефектоскоп-томограф в компактном корпусе предоставляет легкий и простой в использовании инструмент для визуализации внутренней структуры сварного шва и металлического тела в режиме реального времени.
Среди преимуществ этого уникального дефектоскопа выделяется доступная цена, а также высокая скорость контроля с наглядным отображением сечения объекта в режиме реального времени (B-Скан) с частотой смены кадров до 35 Гц. Устройство обладает улучшенной чувствительностью в ближней зоне с применением метода ЦФА/TFM, а также высокой скоростью сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм). Компактная 16-элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° обеспечивает эффективный контроль сварных швов.
Этот инновационный дефектоскоп-томограф также предоставляет возможность отображения объемных дефектов (пор) и вертикально ориентированных дефектов (трещины) благодаря специальным режимам, сделав процесс контроля не только эффективным, но и максимально информативным. В уникальном дефектоскопе-томографе A1525 Solo предусмотрено пять инновационных режимов визуализации неоднородностей, настроенных под их уникальные характеристики. Выбор конкретного режима осуществляется в зависимости от конкретных задач контроля и особенностей объекта. Для удобства идентификации каждого режима предусмотрены специальные символы, которые приведены ниже, а также представлены ключевые особенности каждого режима. Эти инновации делают процесс визуализации более интуитивным и адаптивным к требованиям различных задач контроля.
Режимы визуализации
Особенности
Этот инновационный прибор предоставляет уникальную возможность работать как томограф B-СКАН, так и как традиционный дефектоскоп A-СКАН, предлагая пользователям интуитивно понятное меню основных настроек для максимального комфорта в использовании. Своей доступностью для специалистов на всех уровнях квалификации он становится универсальным инструментом для решения разнообразных задач в области контроля.
Компактные размеры и легкий вес устройства (950 г) обеспечивают его мобильность и удобство в обращении. Использование высококачественного 5,7-дюймового TFT-дисплея с ярким и четким изображением и минимальной отраженной бликовой составляющей добавляет комфорта при работе.
При необходимости прибор может быть улучшен до режима СКАНЕР (C-СКАН) и дополнен мобильным сканером MS150 TuScan. Этот мобильный сканер обеспечивает равномерное перемещение антенной решетки вдоль сварного шва, обеспечивая стабильный акустический контакт и одинаковое расстояние относительно оси сварного соединения (Х-координата). Полученные сканограммы (B, С, D-Сканы) позволяют проводить комплексный анализ всего сварного соединения с максимальной точностью и детализацией.
Режимы работы
A1525 Solo предоставляет пользователям два основных режима эксплуатации, а также функцию настройки параметров контроля, адаптированную под каждый уникальный объект. Эта инновационная функция позволяет оперативно подбирать оптимальные настройки для максимальной эффективности контроля, обеспечивая гибкость в использовании прибора в различных сценариях.
Режим томографа

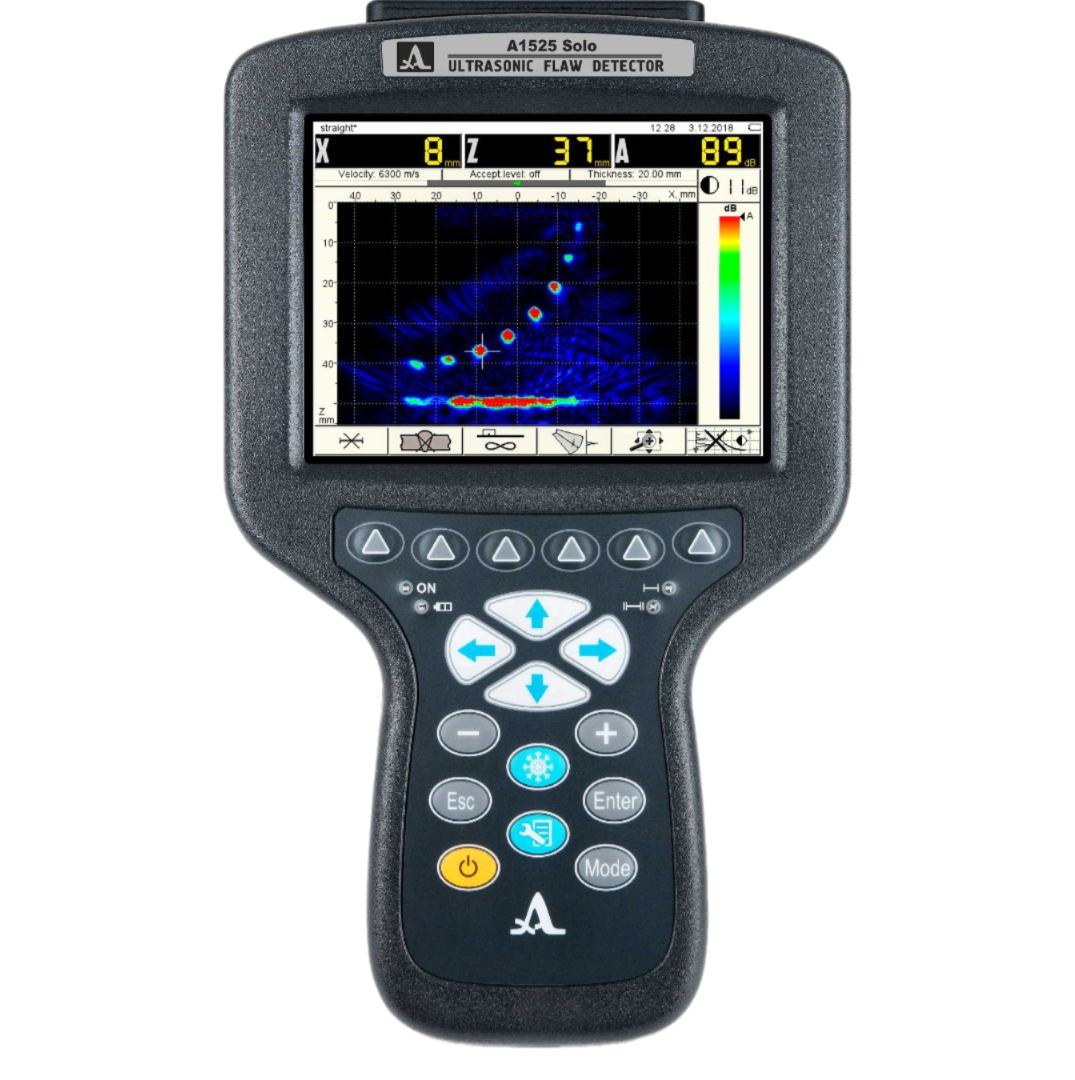

Режим ТОМОГРАФ в A1525 Solo представляет собой уникальную возможность взаимодействия с акустическими рефлексами и формирования томограмм в режиме реального времени. При работе в томографическом режиме, помимо вывода томограммы (В-Скан), экран предоставляет полезную информацию, такую как стробы, курсоры, цифровые индикаторы и другие дополнительные элементы. После обнаружения дефектов появляется возможность оценивать их фактические или эквивалентные размеры, используя классические методы (сопоставление с амплитудой сигнала от контрольного отражателя) и дефектометрические методы (измерение координат характерных точек дефекта и расстояний между ними непосредственно по реконструированному изображению). Это обеспечивает более точную и надежную оценку размеров обнаруженных дефектов в различных контрольных ситуациях.
Режим дефектоскопа

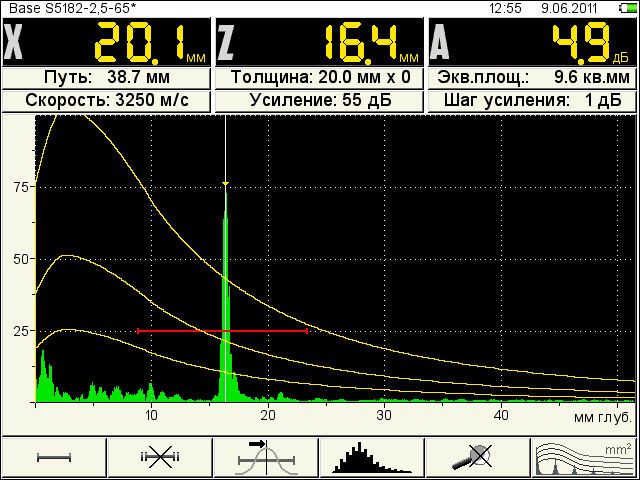

Режим ДЕФЕКТОСКОП в A1525 Solo предоставляет возможность использования прибора в роли традиционного дефектоскопа с использованием как наклонных, так и прямых преобразователей. В этом режиме сигналы отображаются на экране в форме А-Скана. В рамках данного режима прибор оборудован всеми характеристиками, которые сопутствуют современным цифровым дефектоскопам, такими как встроенные диаграммы автоматической регулировки усиления (АРД), переменные кривые расширения амплитуды (ВРЧ), кривые Цифровой Амплитудно-Временной Компенсации (DAC), цифровая многоуровневая система аналогово-цифрового преобразования (АСД), а также программируемая форма зондирующего импульса и другие функции. Это предоставляет пользователю широкие возможности контроля и обеспечивает высокую эффективность в обнаружении и оценке дефектов.
Функция настройки
Функция Персонализации в A1525 Solo предназначена для индивидуальной настройки и установки параметров, а также определения рабочей конфигурации в соответствии с конкретными задачами контроля. Уникальной особенностью является возможность создания и сохранения нескольких индивидуальных рабочих конфигураций, соответствующих различным объектам контроля. Пользователь может предоставить каждой конфигурации уникальное имя и технические параметры, которые легко выбрать из памяти прибора перед началом контроля. Этот инновационный подход обеспечивает гибкость и эффективность в использовании прибора в различных сценариях, сокращая время подготовки и повышая точность настроек.

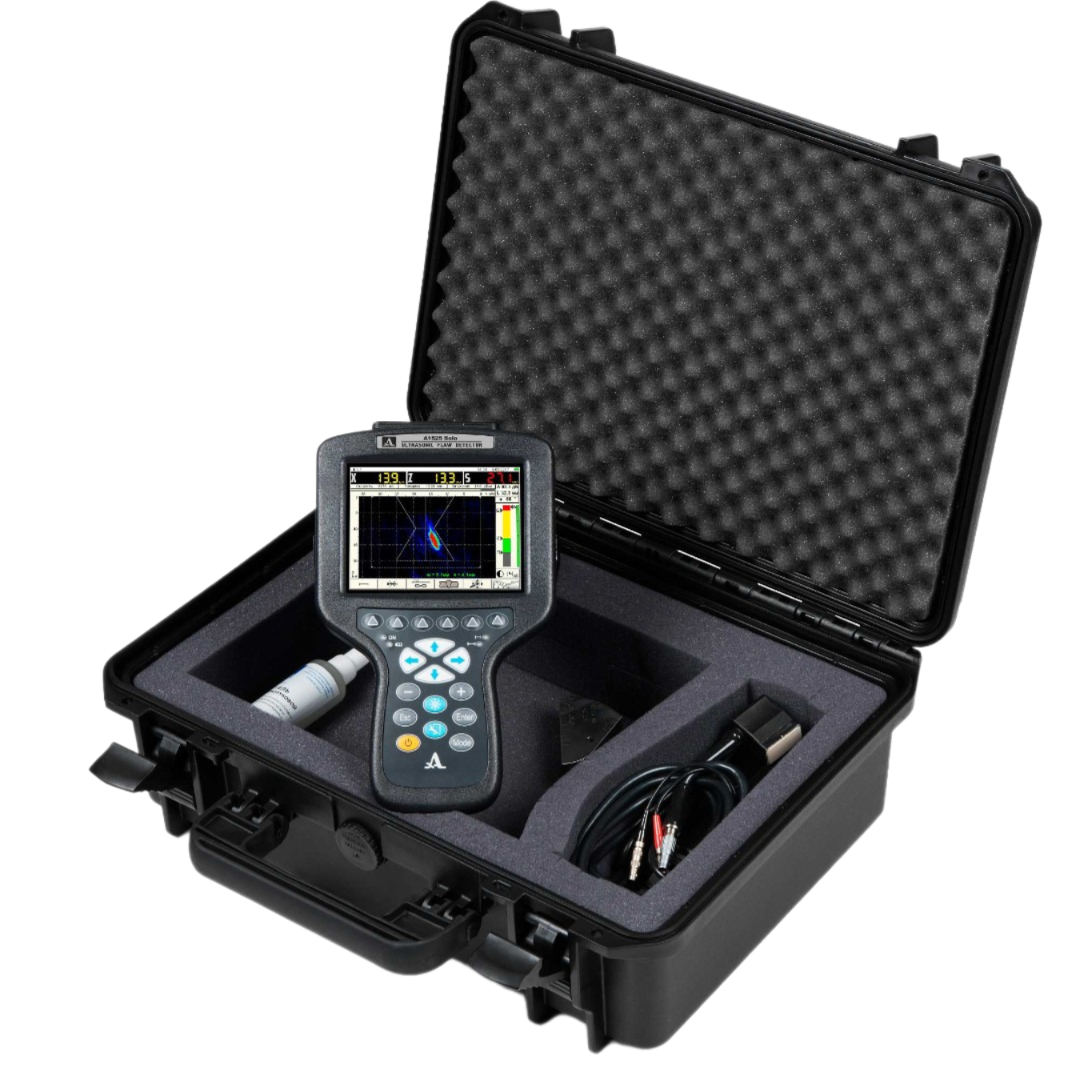

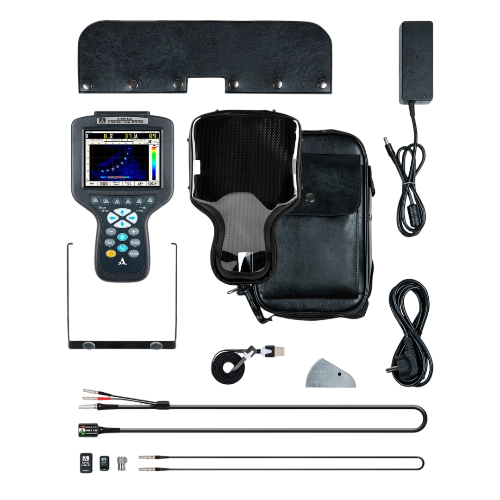

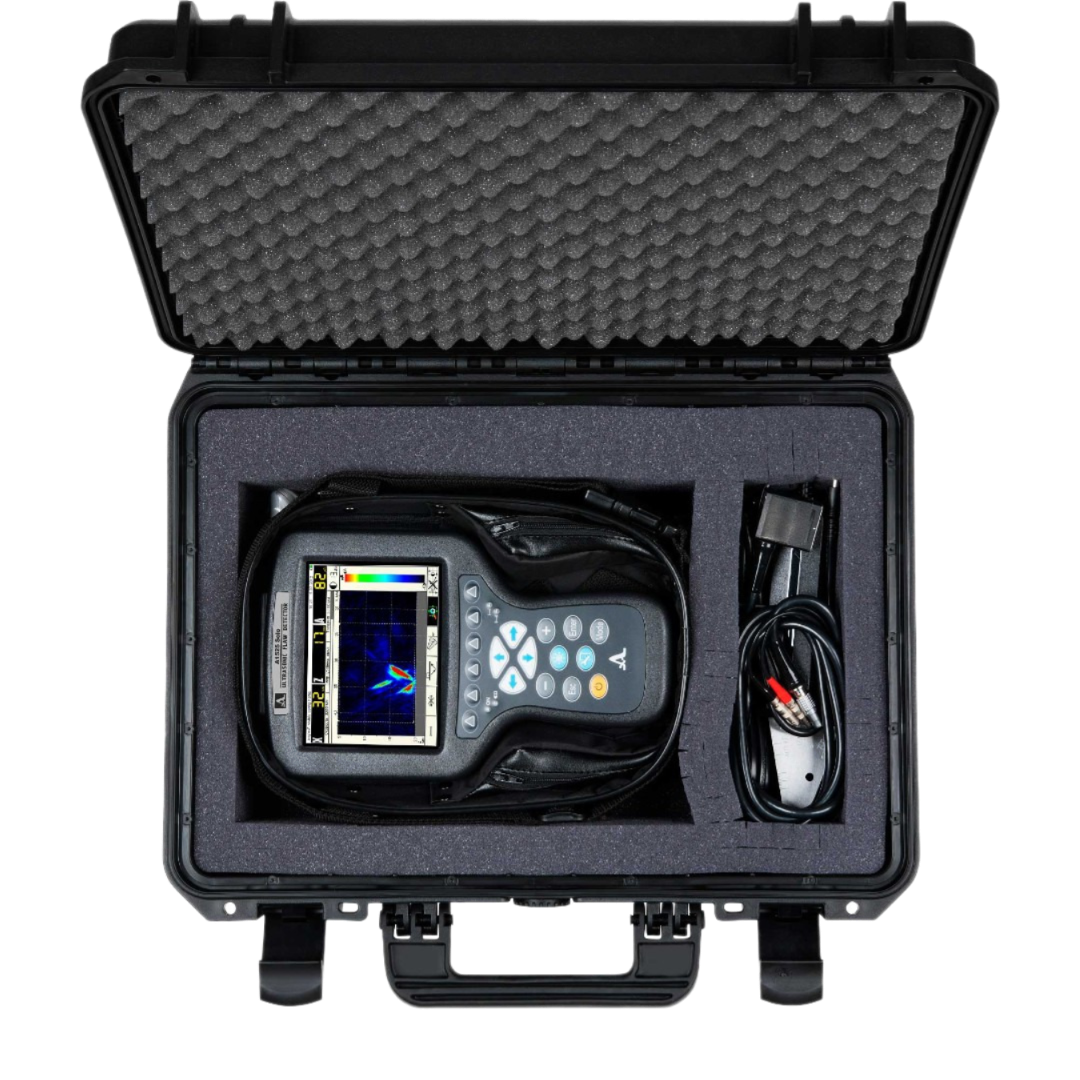

Комплектация
Технические характеристики
Комплектация
Технические характеристики
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Размер томограммы 256 x 160 точек
Шаг реконструкции томограммы 0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 2 – 300 мм
Тип дисплея (разрешение) 5,7″ TFT (640 x 480)
Источник питания литиевый аккумулятор
Номинальное значение напряжения питания 11,1 В
