Меры шероховатости поверхности
Диапазон параметра Ra: 0,100 – 6,500
Погрешность воспроизведения: 3%
Предел отклонения пар-ра Ra от номинального: ±25%
В интернет-магазине КИТЕСТ вы можете купить В7-МШ меры шероховатости поверхности, параметр Ra.

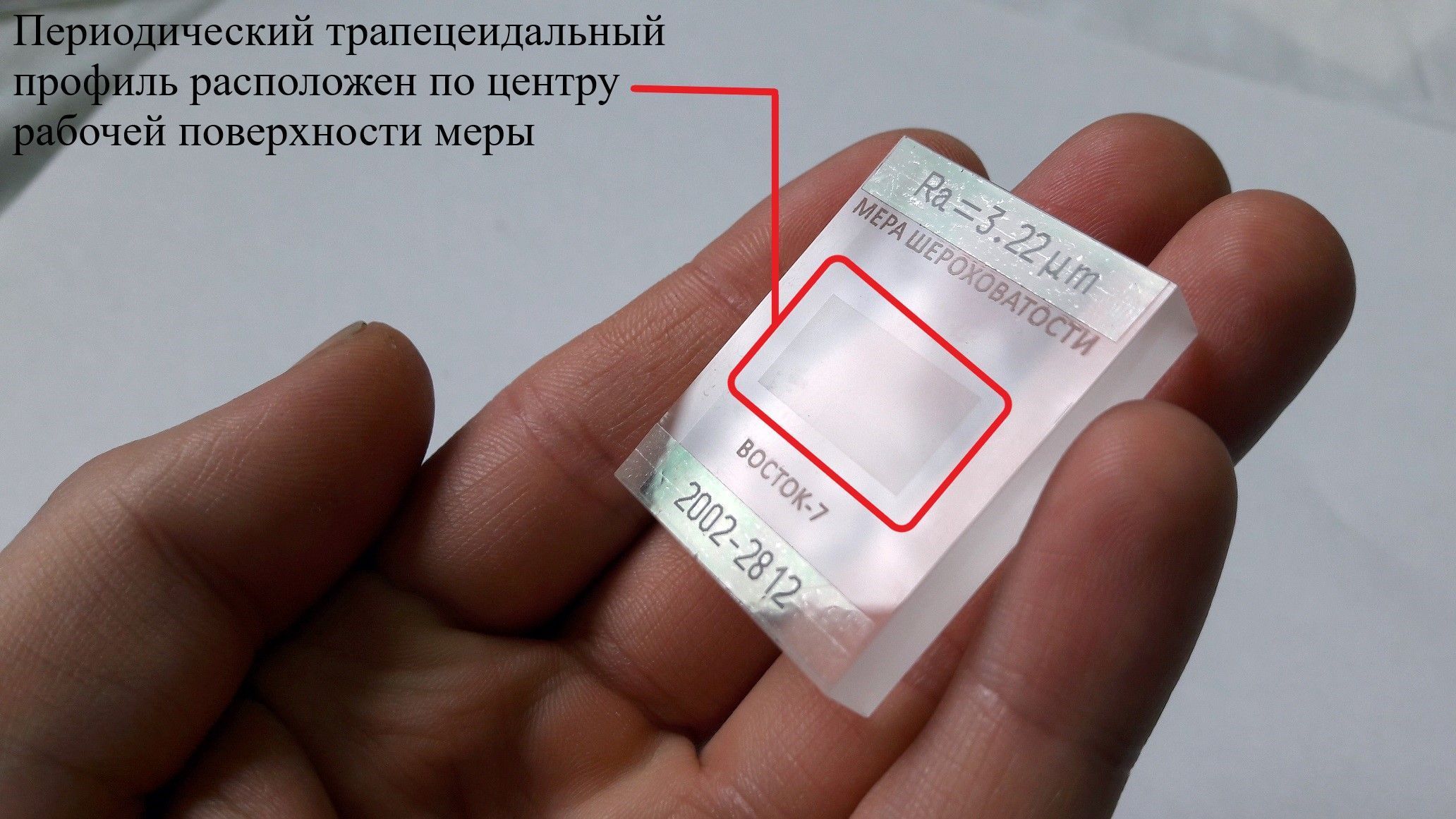

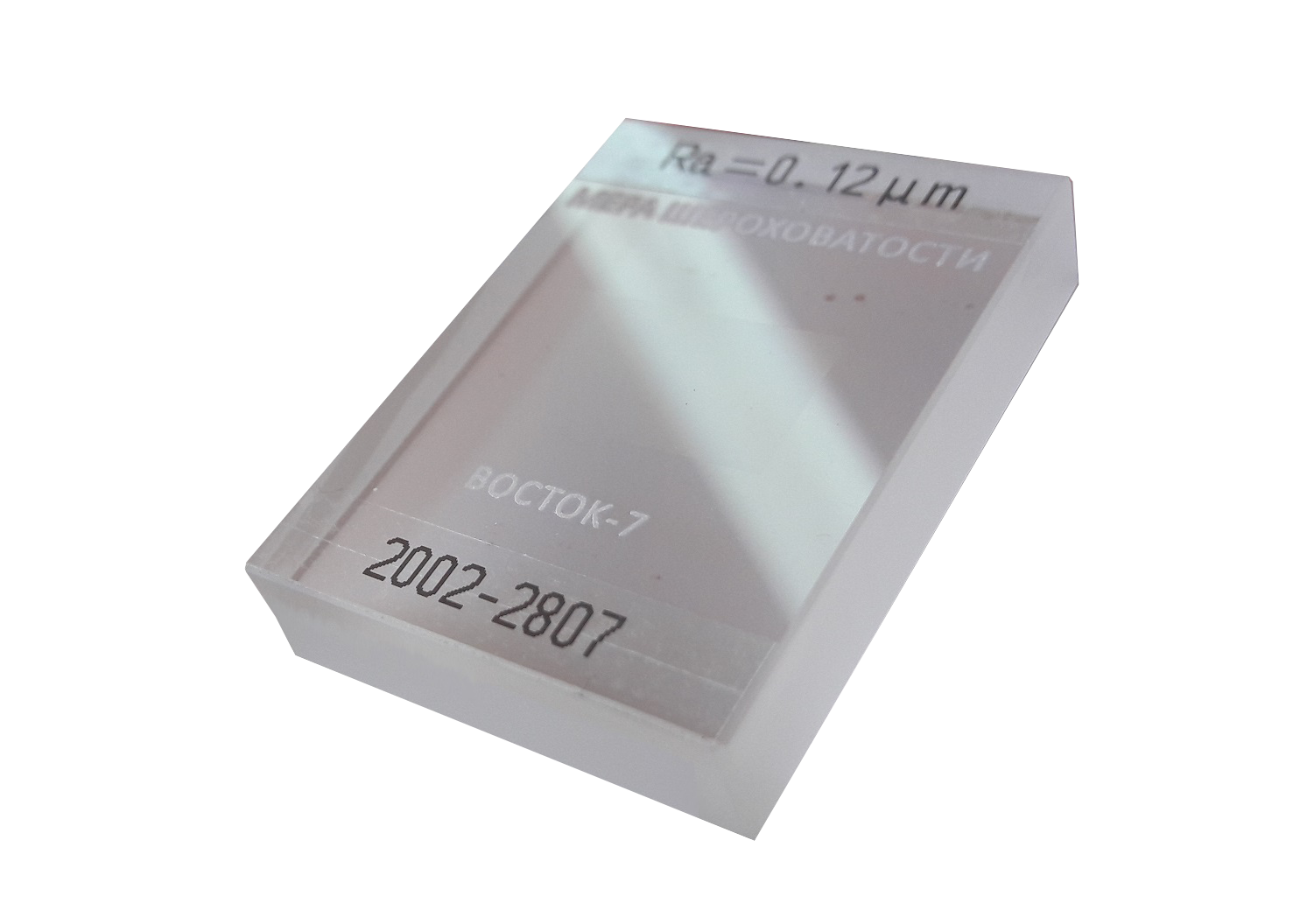

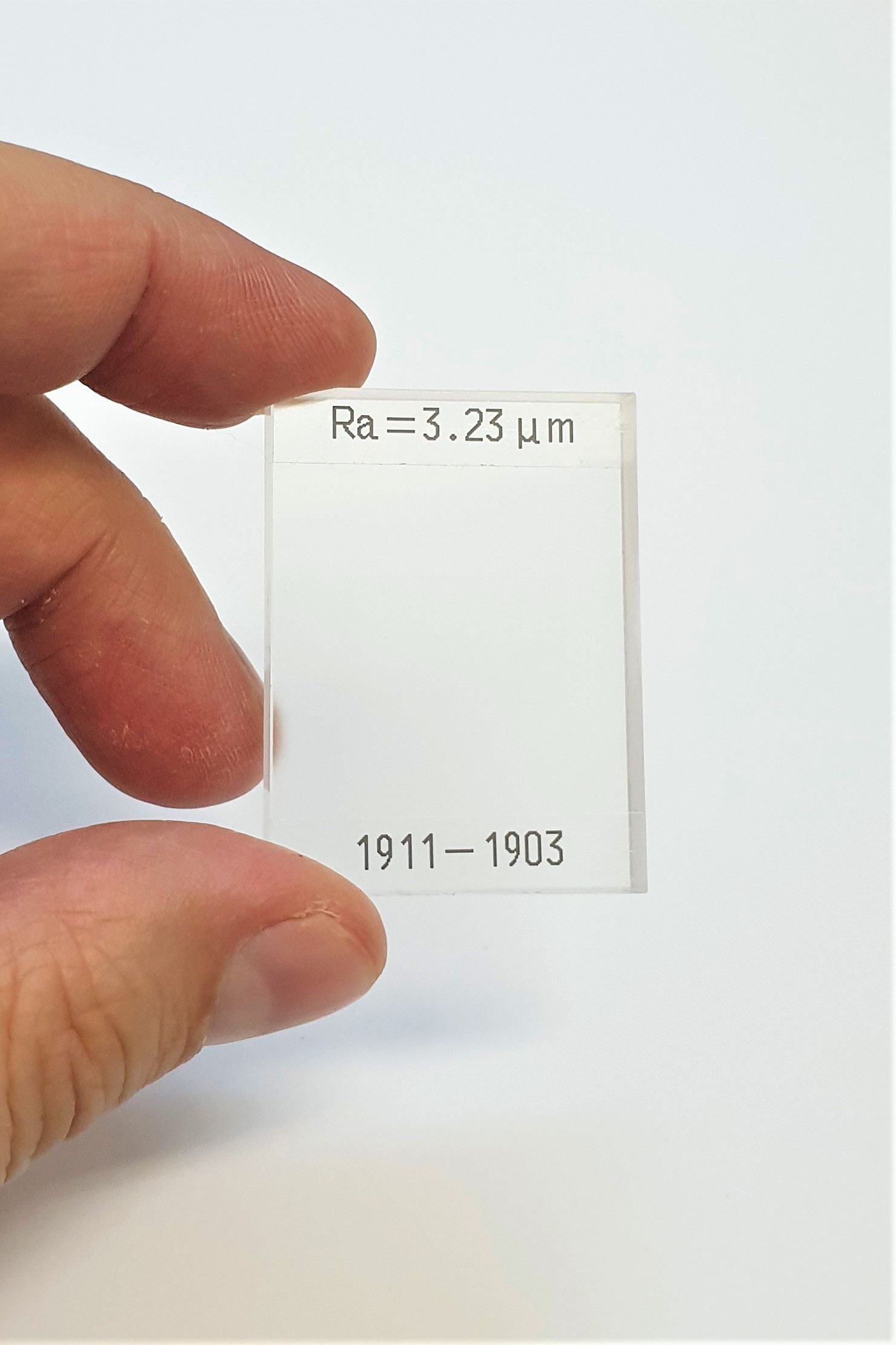

Товар представляет собой пластинки из поливинилхлорида (ПВХ) с периодическим трапецеидальным профилем (формируется по технологии масочного травления), которые вклеиваются в основание из прозрачного пластика.

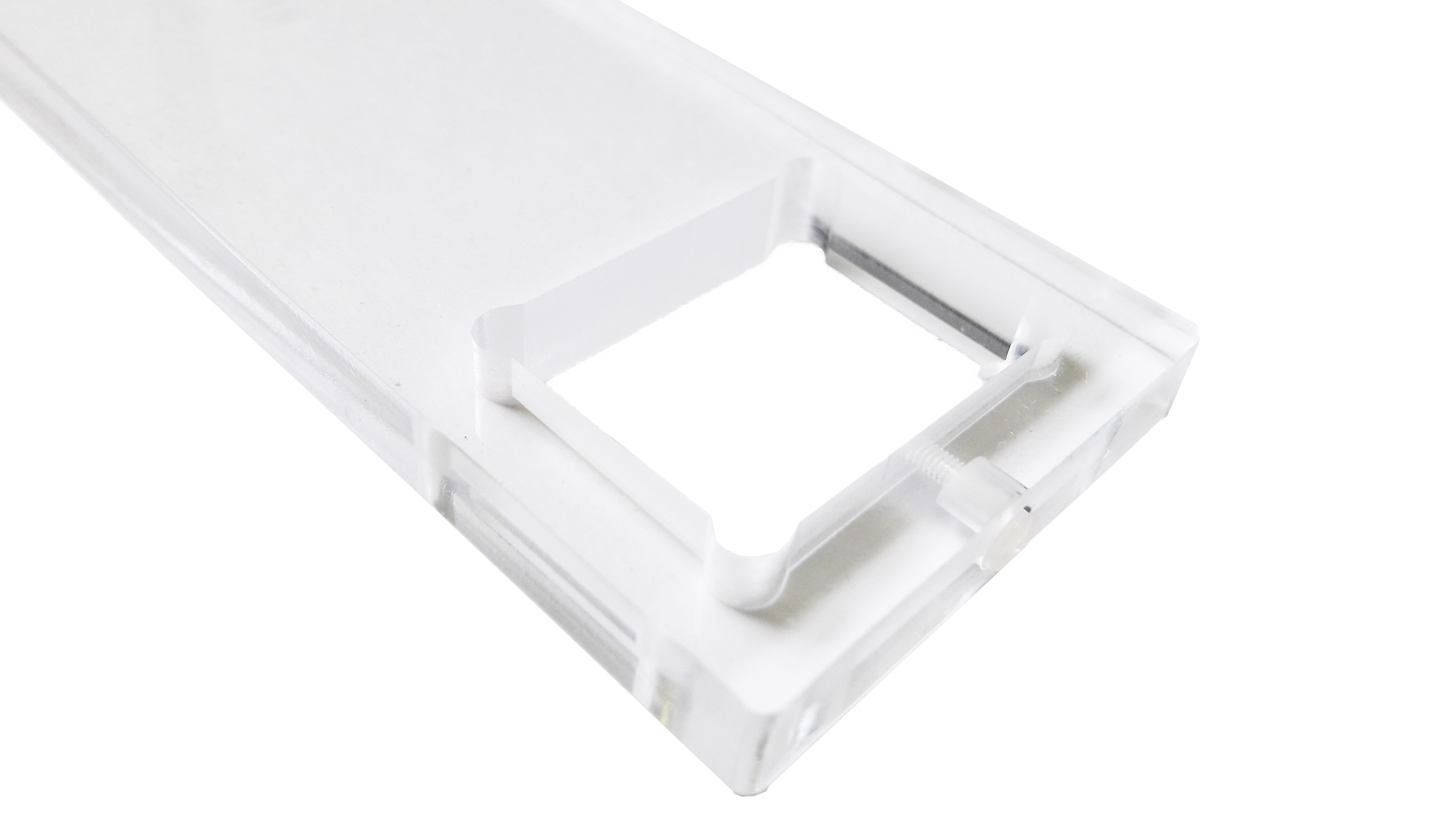

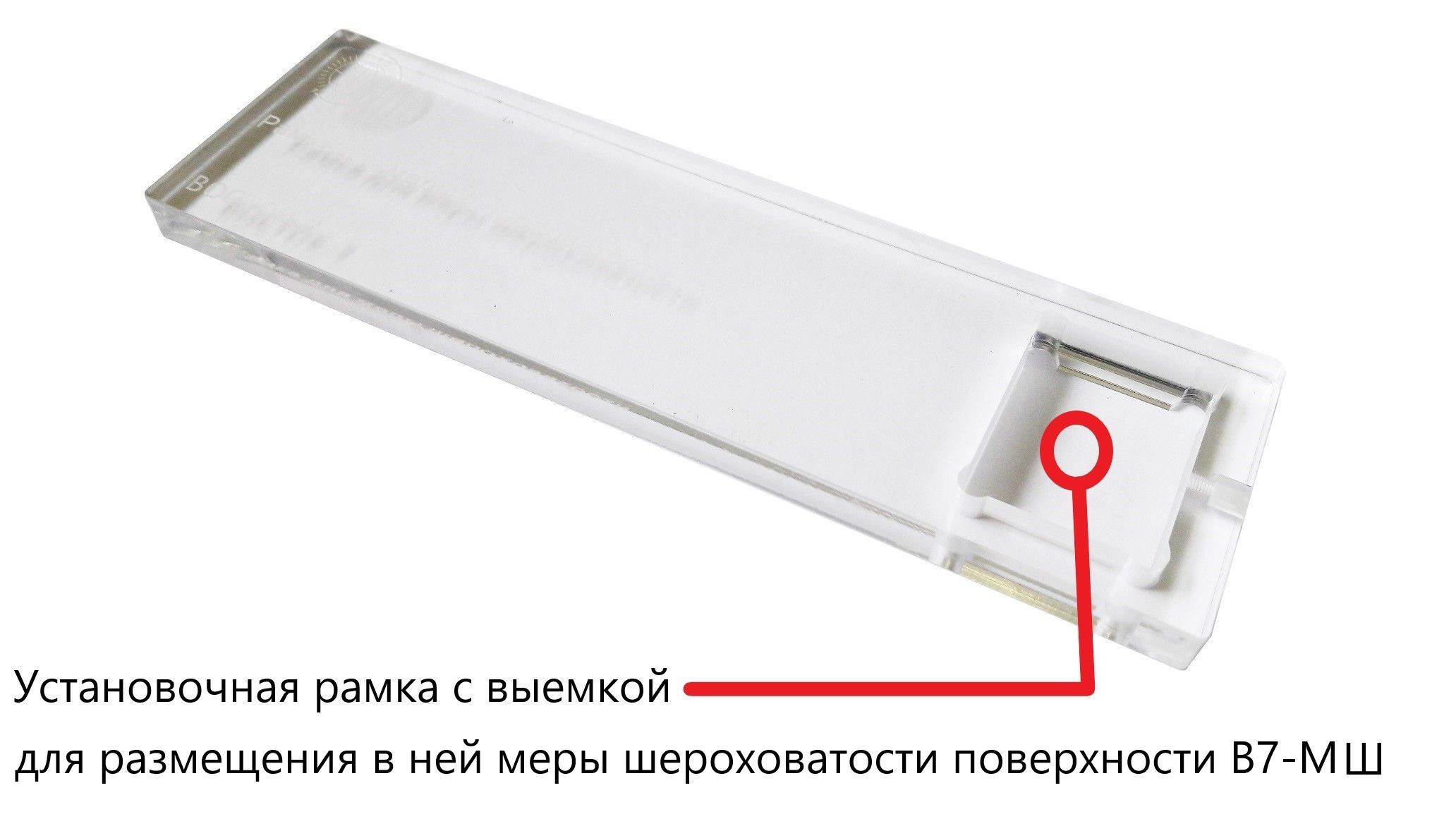

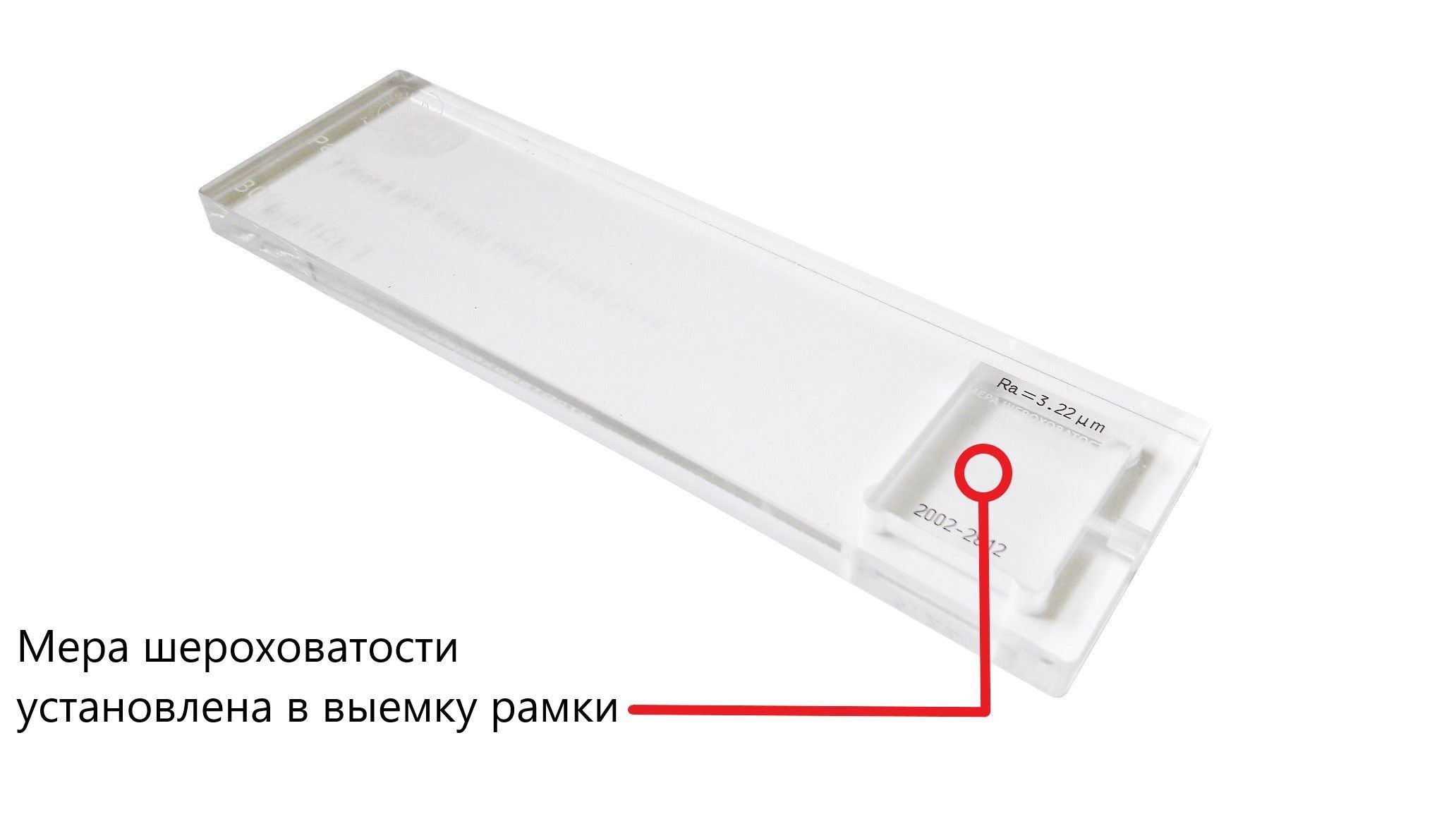

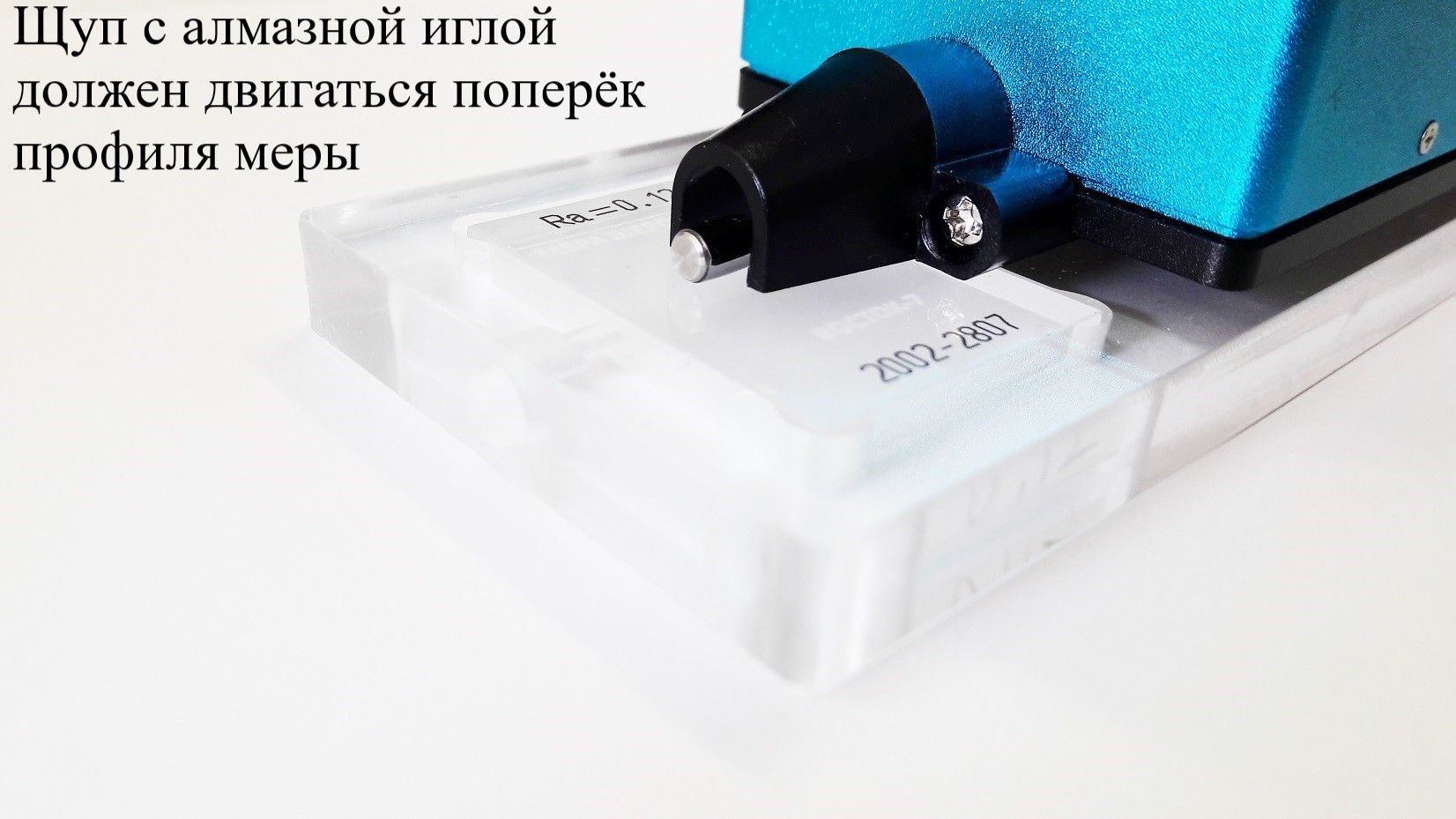

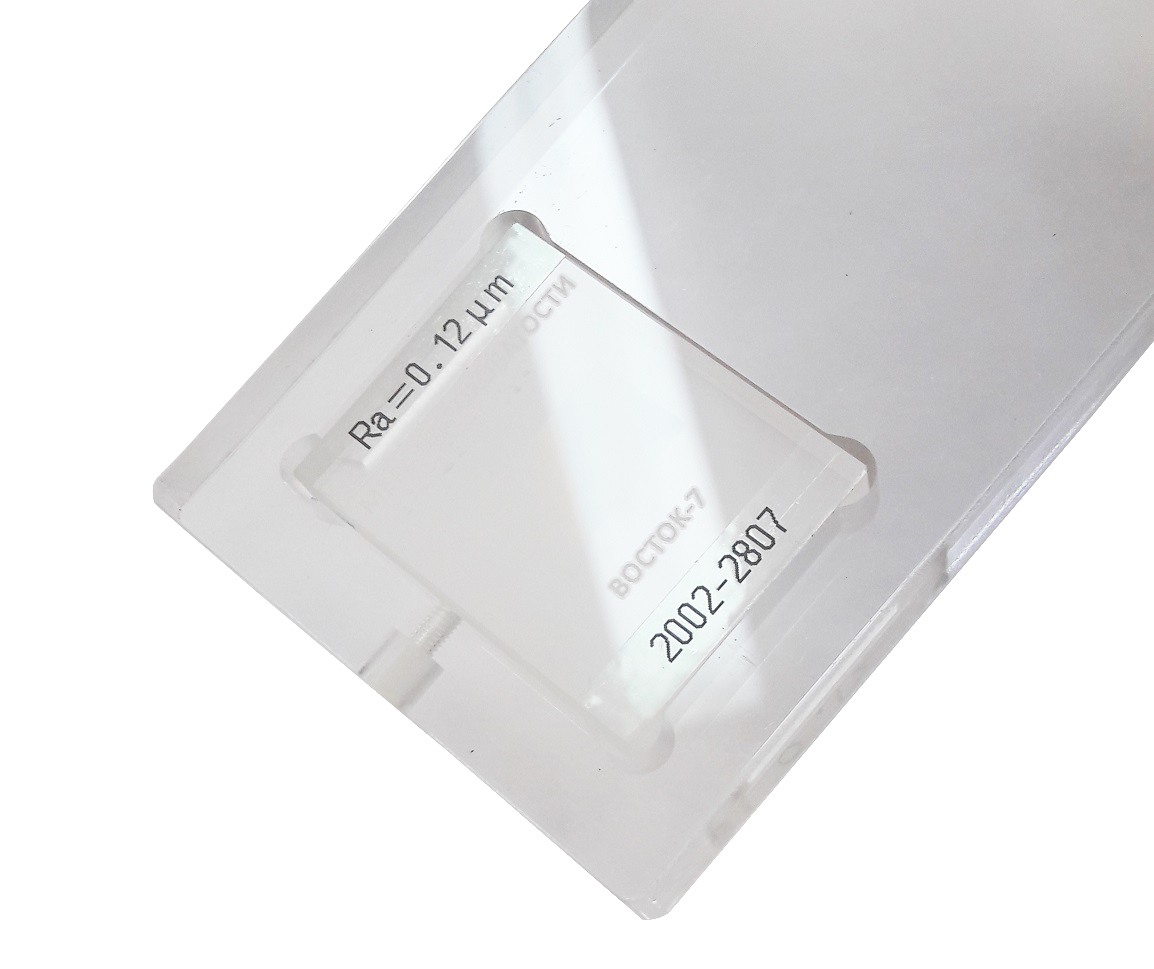

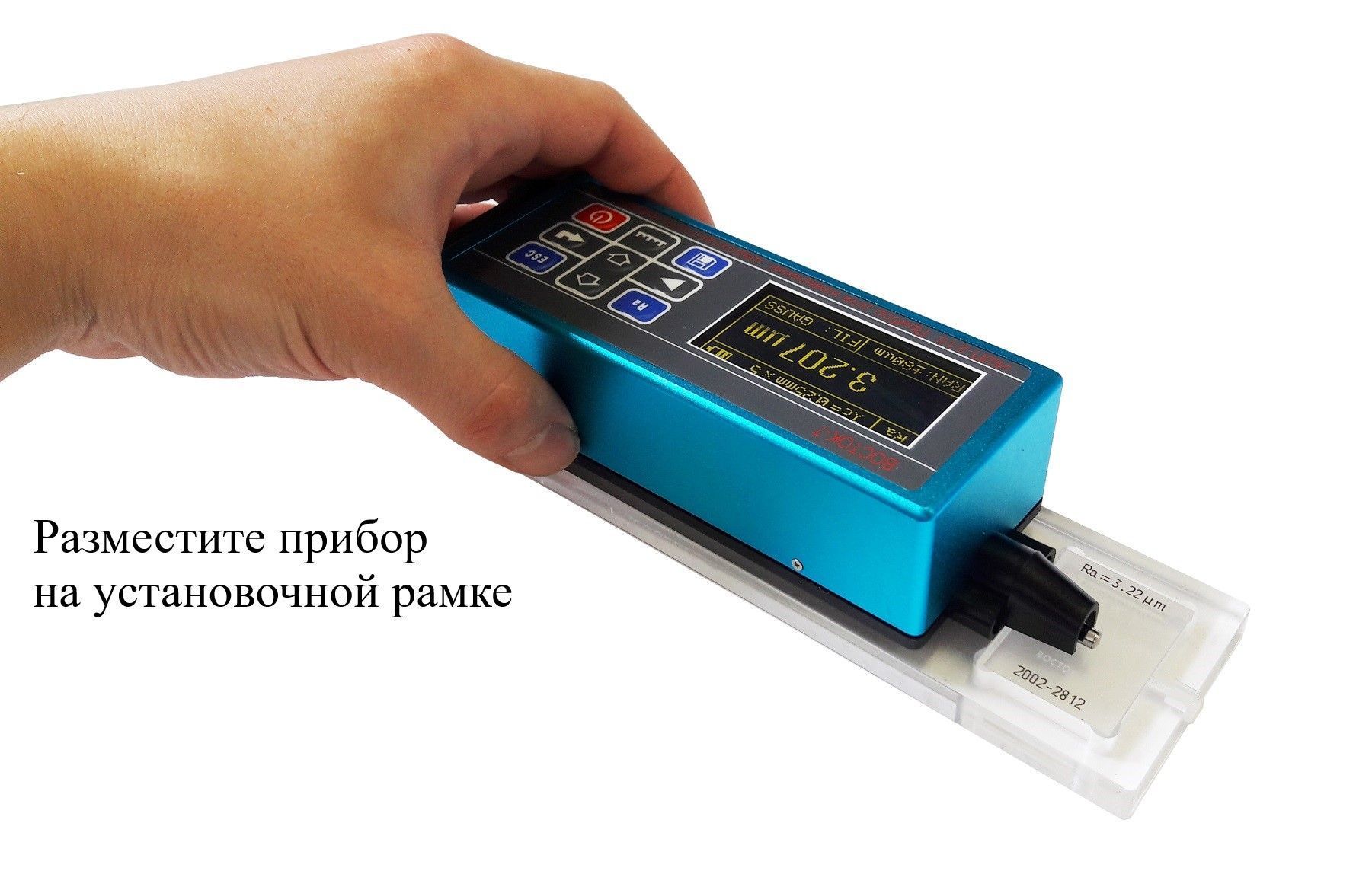

Возможно изготовление мер В7-МШ в установочных рамках с выемкой. В таком случае поверка приборов выполняется без их изъятия из рамки. Устройство контактного типа для замера шероховатости размещается так, чтобы наконечник щупа двигался в поперечном направлении относительно профиля рабочей поверхности меры.
Также меры могут быть сделаны из высокотвердого оптического стекла по стандартам GB/T19067.1-2003 и ISO5436-1:2000. Такие меры отличаются высокой точностью стандартизированного значения шероховатости, а также устойчивостью к износу и царапинам.
Меры В7-МШ используются как в лабораториях, так и в промышленных цехах.
Назначение
- Передача размера единицы длины в области измерений параметра шероховатости Ra.
- Поверка или калибровка контактных и бесконтактных устройств для определения параметров шероховатости.
- Определение высотных и шаговых параметров – Rz, Rmax, Sm, S и другие.
Инструкция по эксплуатации
- Устранить потенциальную возможность появления конденсата на поверхности мер. Для этого нужно их выдержать в закрытом футляре.
- Аккуратно извлечь из открытого футляра меру и уложить ее на стол. Частицы пыли удаляются с поверхности меры потоком очищенного сухого воздуха. При более сильном загрязнении можно воспользоваться ватным тампоном, который необходимо слегка смочить чистым этиловым спиртом (95%). После протирки пластины нужно медленно и с небольшим нажимом провести тампоном по поверхности меры от края до края таким образом, чтобы убрать разводы или капли спирта.

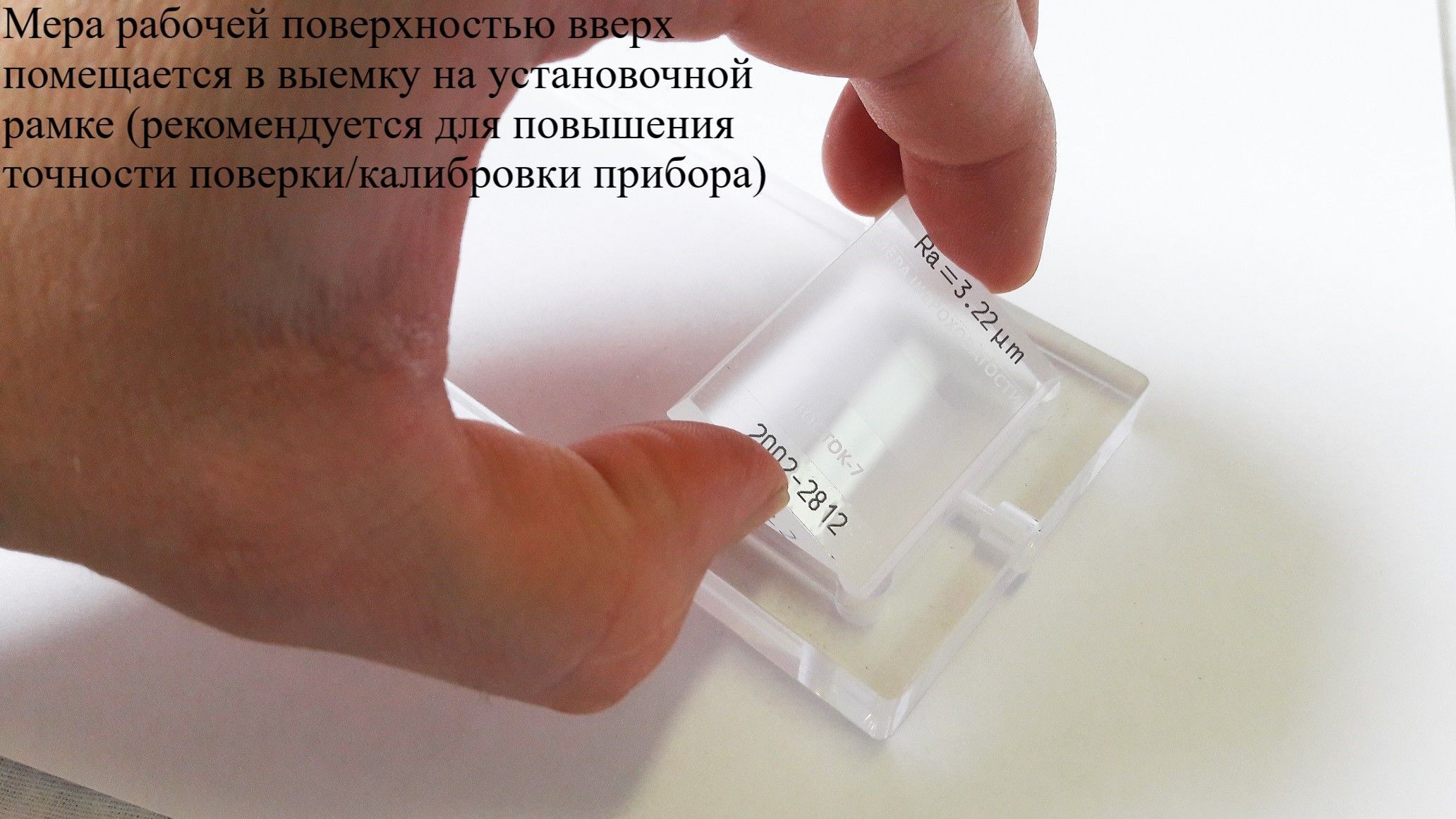

- Установить меру в поверяемое средство измерений (бесконтактный тип) или в специальную рамку (контактный тип, поставляется отдельно по заказу) согласно инструкциям по эксплуатации. Выполнить поверку или калибровку СИ.
Важная информация
Гарантия
Производитель – компания «Восток-7» – гарантирует, что свойства товара будут соответствовать требованиям, которые указаны в технической документации, только при соблюдении предписанных правил использования, транспортировки и хранения.
Гарантийный срок – 2 года (с момента начала использования или со дня продажи через розничную сеть).

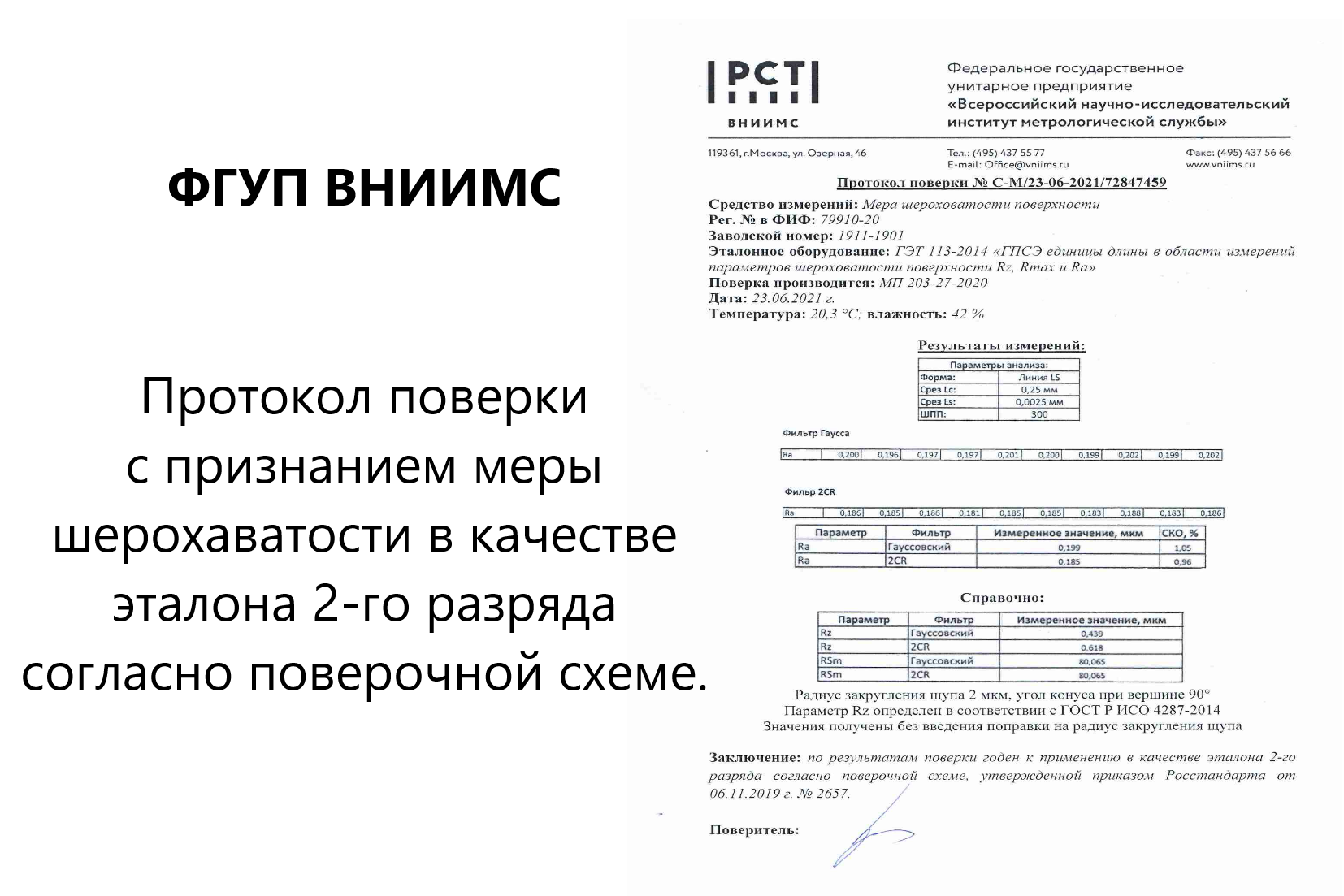

Поверка
Поверку мер шероховатости необходимо проводить каждые 2 года согласно документу МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки» от 14.07.2020, утвержденному Всероссийским научно-исследовательским институтом метрологической службы (ФГУП «ВНИИМС»).
Процедуру необходимо проходить в следующих организациях:
- Москва: ФГУП «ВНИИМС» и ФБУ «Ростест-Москва»;
- Санкт-Петербург: ФГУП «ВНИИМ им. Д.И. Менделеева»;
- Новосибирск: ФБУ «Новосибирский ЦСМ»;
- Саратов: ФГУП «НПЦАП» - «ПО «Корпус».
Бережное использование и обслуживание
Меры шероховатости – хрупкое изделие!
Берегите их от падений и ударов. Надевайте перчатки. Запрещается касаться рабочей поверхности мер при их извлечении из футляра, а также смачивать рабочую сторону различными жидкостями (исключения – см. пункт 2 раздела «Инструкция по эксплуатации»).
Единственной процедурой обслуживания является очистка от загрязнений (порядок – см. пункт 2 раздела «Инструкция по эксплуатации»).
Упаковка

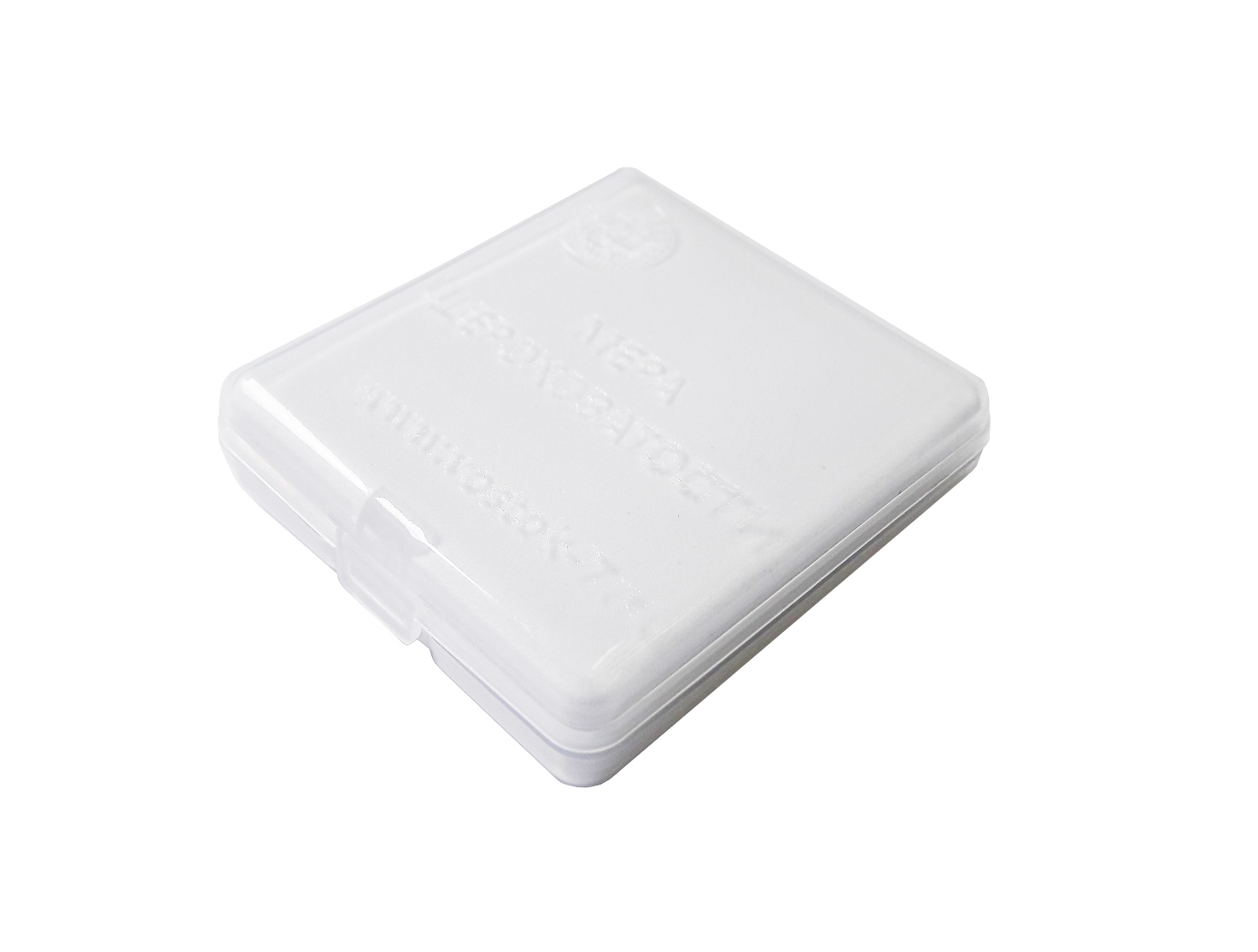

Меры поставляются в футляре, на котором нанесен логотип компании-изготовителя («Восток-7»), а также маркировка (номинальное значение метрологических параметров, название средства измерений, завод-изготовитель и заводской номер).
При хранении и перевозке мер необходимо руководствоваться требованиям ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 79910-20 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене мер шероховатости В7-МШ (параметр Ra), а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Наименование характеристики | Значение |
| Диапазон номинальных значений параметра Ra, мкм | от 0,100 до 6,500 |
| Предел допускаемой относительной погрешности воспроизведения параметра Ra (∆ 0 ), % | 3 |
| Ряды номинальных значений мер по параметру шероховатости Ra, доступные для выбора заказчиком, мкм: | 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4 |
| Пределы допускаемого относительного отклонения параметра Ra от номинального, % | ±25 |
| Габаритные размеры меры, мм, не менее - длина - ширина - толщина |
30 40 8 |
| Размер рабочей области меры, мм, не менее - длина; - ширина |
17 10 |
| Габаритные размеры установочной рамки, мм, не более - длина - ширина - толщина |
195 58 10 |
| Масса меры, г, не более | 20 |
| Масса установочной рамки, г, не более | 270 |
| Условия эксплуатации: -диапазон рабочих температур, °С -относительная влажность воздуха (без конденсата), %, не более |
от +15°C до +25°C 80% |
Комплектация
| Наименование | Обозначение | Количество |
| Мера шероховатости поверхности | «В7-МШ» | в соответствии с заказом |
| Установочная рамка с выемкой | по заказу | |
| Футляр | 1 шт. | |
| Паспорт | В7-2020.0.00.0.00ПС | 1 экз. |
| Методика поверки | МП 203-27-2020 | 1 экз. |
