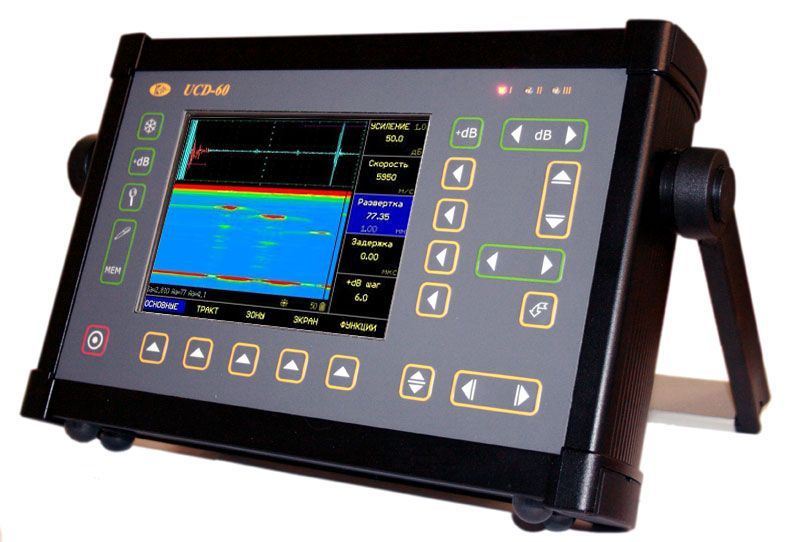

УСД-60 ультразвуковой дефектоскоп

Применение.

• Проводить контроль сварных соединений и основного металла.
•     Выявлять места коррозии, трещины, поры, внутренние расслоения и другие дефекты.
•     Определять координаты и оценивать параметры дефектов (нарушения сплошности и однородности материала) в объектах контроля из металлов.
•     Измерять толщину объекта контроля с высокой точностью.
•     Измерять спектр сигнала.
•     Проводить ручной, автоматизированный контактный и иммерсионный контроль.

 Особенности.

• Цветной TFT-дисплей 135 x 100 мм (разрешение 640 х 480 точек)
• Широкополосный усилитель 0.4 - 15 МГц
• ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
• Работа с АРД диаграммами, измерение уровня сигнала относительно кривой и режим АСД по АРД
• Частота повторения ЗИ:до 2000Гц
• Измерение спектра сигнала
• Три независимые зоны контроля, с индивидуальной логикой определения дефекта
• Вывод сигналов в виде А-, В- сканов, С- скана (опционально)
• Возможность подключения датчика пути (опционально)
• Возможность подключения многоканального коммутатора (опционально)
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• Автономное питание: до 6-8 часов работы от аккумулятора

Комплект поставки

• Электронный блок
• Встроенный аккумулятор (Li-Ion)
• Зарядное устройство
• 2 кабеля типа СР50-Лемо
• 4 преобразователя
• Кабель для подсоединения к компьютеру
• Диск с программой совместной работы и считывания данных для ПК
• Сетевой Ethernet hub
• Чехол прибора, имеющий поясное и шейное крепление
• Поверочная и эксплуатационная документация, включая свидетельство, удостоверяющее прохождение первичной поверки
• Удобный для переноски кейс

Современный промышленный ультразвуковой дефектоскоп УСД-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники:

•     выводить сигнал в виде А,B-сканов
•     подключать датчик пути для построения координатной развертки изделия (в специализированных версиях)
•     записывать большой объем данных
•     автоматически формировать отчеты и протоколы
•     измерять толщину изделий с высокой точностью
•     проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) неразрушающий УЗ контроль

Технические характеристики:

• Развертка - мин.: 0-2,67мкс макс.: 0-1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
• Задержка - от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
• Максимальная длина контролируемого материала - до 6000 мм (эхо-режим)
• Диапазон скоростей - 1000-9999 м/с
• Задержка в призме преобразователя - 0-100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
• Демпфирование - 25 ом / 50 ом/ 1000 Ом
• Входной импенданс - 50 ом / 600 ом
• Зондирующий импульс - радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
• Демпфер зондирующего импульса - регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
• Частота повторений ЗИ - регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц
• Усилитель - широкополосный 0.4-20 МГц (-6 дБ)
• Диапазон регулировки усиления - 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
• Временная Регулировка Чувствительности (ВРЧ) - диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
• Кривая Амплитуда-Расстояние (АРК) - построение по 32 точкам, регулируемая по высоте
• Детектирование - положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
• Отсечка - компенсированная, 0-90% высоты экрана
• Зоны контроля - три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
• Автоматическая Сигнализация Дефектов (АСД) - световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
• Измерение временных интервалов - от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
• Измерение амплитуды - в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
• Дисплей - Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
• А-сигнал - 480 x 300 точек в стандартном режиме
• Память - 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
• Интерфейс - Ethernet
• Разъемы преобразователей - 2 СР50 (BNC)
• Аккумулятор - Li-ion 8 А/ч
• Время работы - 6-8 часов от аккумуляторов
• Внешнее питание - блок питания от сети 220 В, 50Гц AC
• Напряжение питания - 18V/3,5A DC
• Диапазон рабочих температур - от -30º C до +55° C
• Размер (В x Ш x Д) - 190 мм x 285 мм x 50 мм
• Масса - 4 кг с аккумуляторами
