УСД-10 RF/UCD-10 RF ультразвуковой дефектоскоп
Арт. УСД-10 RF/UCD-10 RF
Ультразвуковой дефектоскоп
Развертка: 0 - 1,8 мкс / 0 - 267 мкс
Диапазон скоростей: 1000 - 20 000 м/с
Длина контролируемого материала (сталь): 800-1600 мм
Характеристики
Цена в карточке
—
250000 ₽
В связи с изменением курса волют, стоимость может незначительно меняться.
УСД-10 RF/UCD-10 RF ультразвуковой дефектоскоп
Арт. УСД-10 RF/UCD-10 RF
В интернет-магазине КИТЕСТ вы можете купить ультразвуковой дефектоскоп УСД-10 RF / UCD-10 RF — компактный и удобный прибор для неразрушающего контроля металлических конструкций, трубопроводов, полиэтиленовых изделий и других объектов в условиях ограниченного пространства. Благодаря малому весу и современному функционалу модель особенно востребована при работе в труднодоступных местах и при повышенных требованиях к мобильности.
Конструктивные особенности
- Прибор совместим как с преобразователями, входящими в комплект поставки (см. параграф «Комплектация»), так и с другими моделями, которые заказчик может выбрать под конкретные задачи.

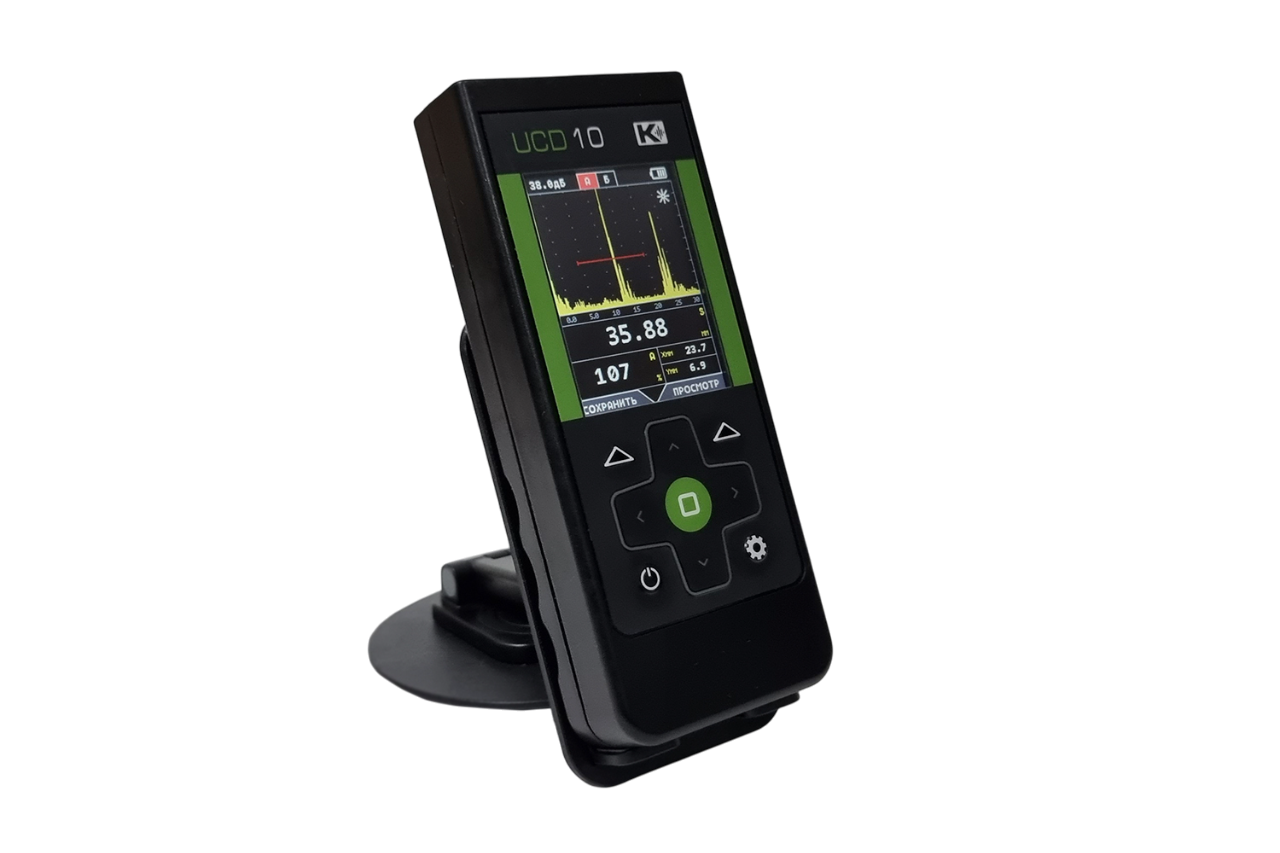

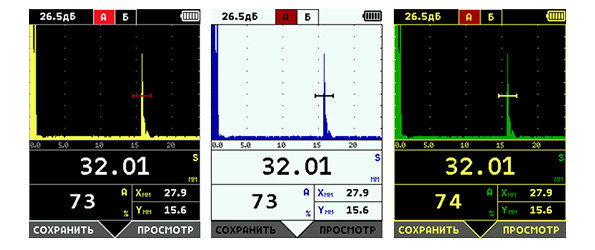

- Цветной высококонтрастный TFT-дисплей (разрешение — 320×240 пикселей) с тремя сменными цветовыми палитрами для различной освещенности: стандарт (для работы в цехах), монохромная (максимальная читаемость на солнце), желтая (повышенный контраст, удобный при сложной подсветке).

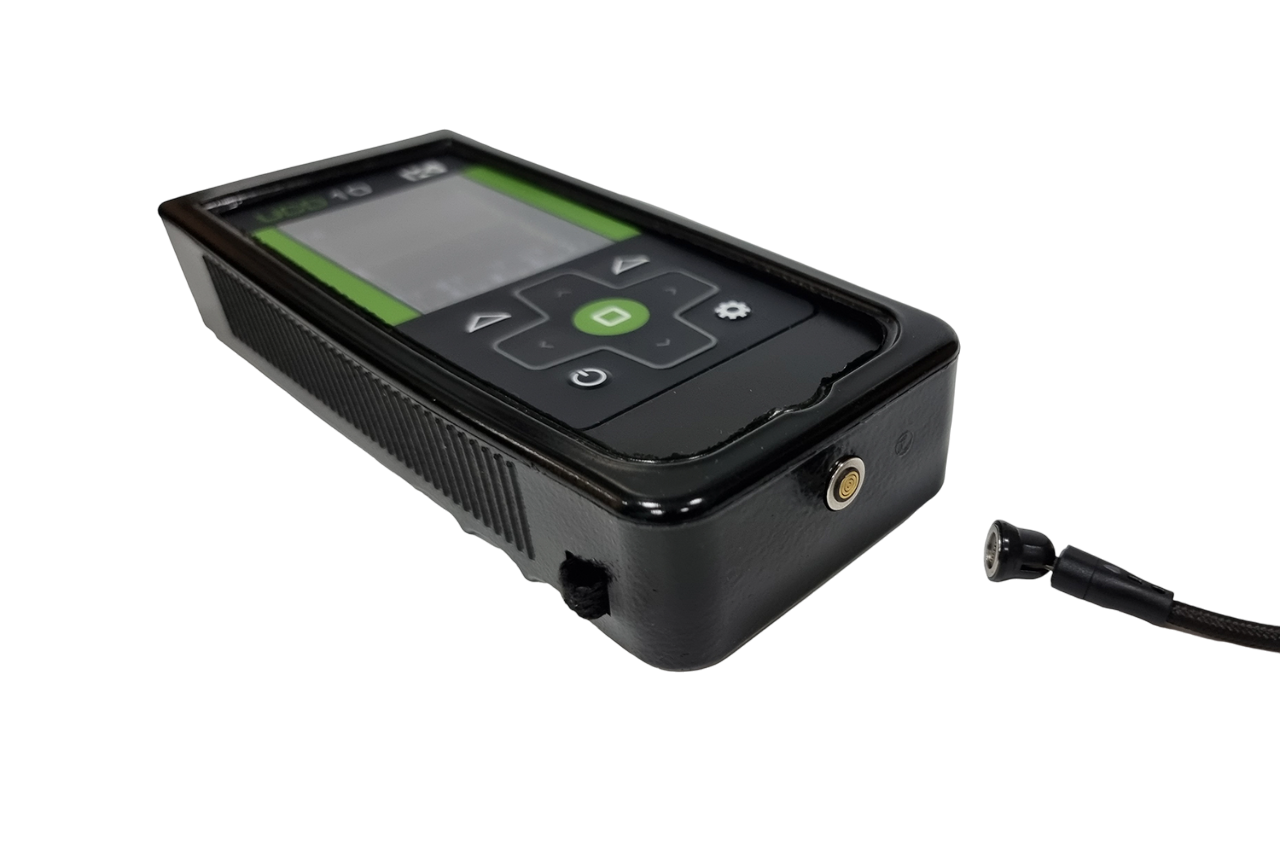

- Связь с персональным компьютером или ноутбуком осуществляется через порт USB- C.
- Кабель с магнитным переходником для зарядки (поставляется как бонус). Имеет магнитный штекер, который может быть постоянно подключен к зарядному устройству. Чтобы зарядить толщиномер, достаточно присоединить кабель к нему — зарядка начнется автоматически.
- Заряд современного литий-полимерного (Li-Pol) аккумулятора рассчитан на 12 часов работы без подзарядки.

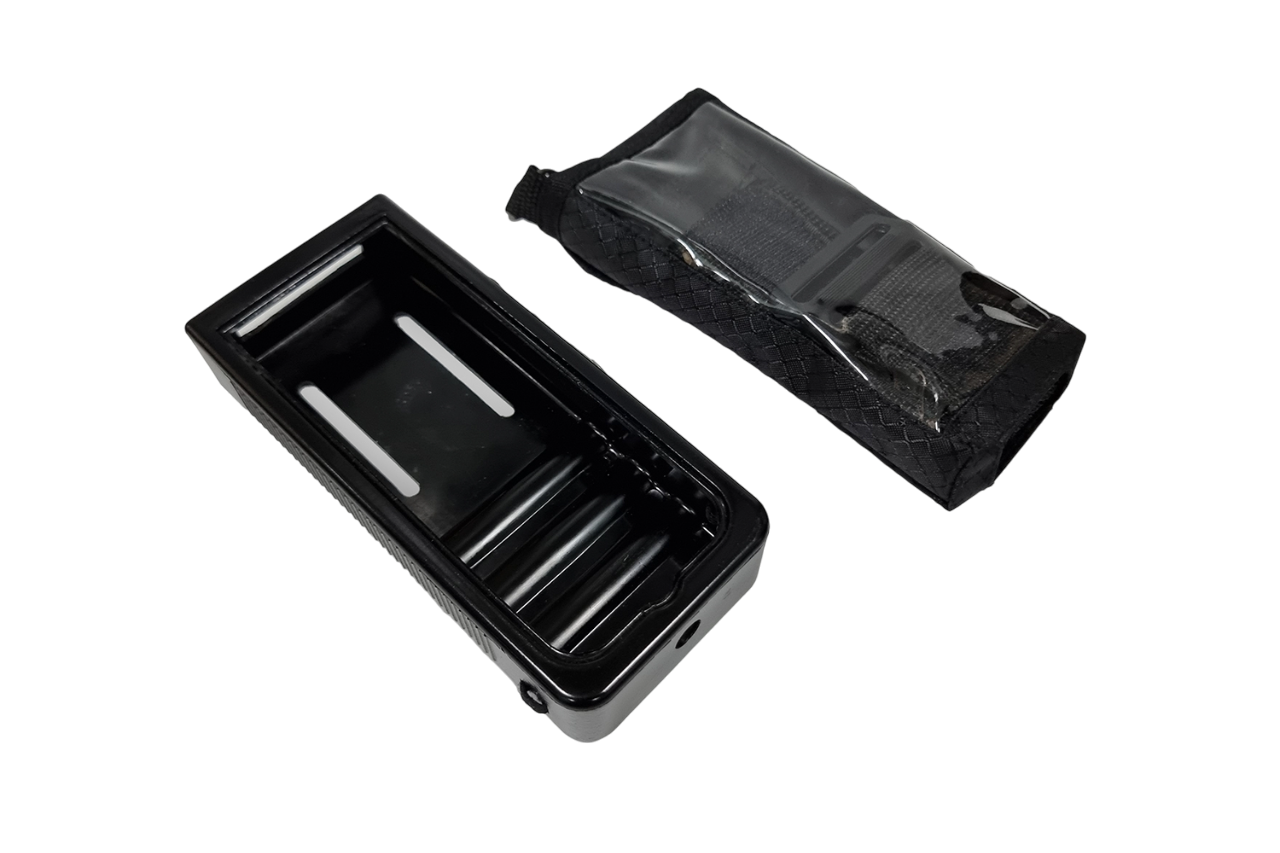

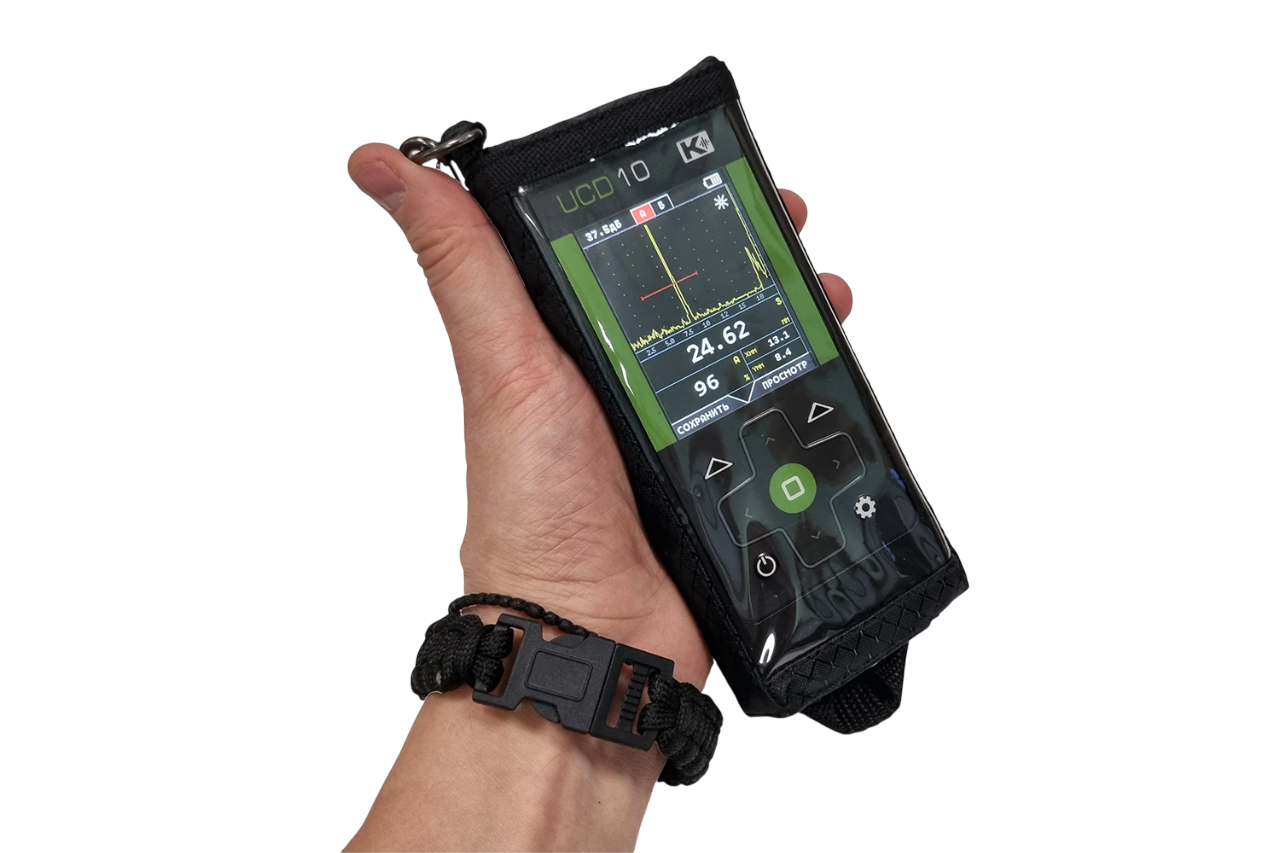

- Дефектоскоп комплектуется тканевым чехлом с застежкой-молнией, который защищает от воздействия грязи, влаги и смазки. На нем имеется кольцо для крепления петли на руку или страховочного шнура, а также ремешок для ношения прибора на предплечье.
- Также в комплект поставки входит силиконовый чехол (толщина — 3 мм), который повторяет форму корпуса и защищает прибор от ударов и падений. Он имеет ребристую поверхность для надежного хвата, отверстия для разъемов на приборе, а также петли для закрепления дефектоскопа с помощью карабина.
- Прибор поставляется с удобной рабочей сумкой-поясом RFT. Она имеет навесной карман для ношения расходных материалов и дополнительных инструментов, а также светоотражающие элементами. Карман-сброс может находиться как с правой, так и с левой стороны. Ремень регулируется под любое телосложение и учитывает толщину зимней одежды. Также имеется страховочный ремешок, на который закрепляется чехол с толщиномером.

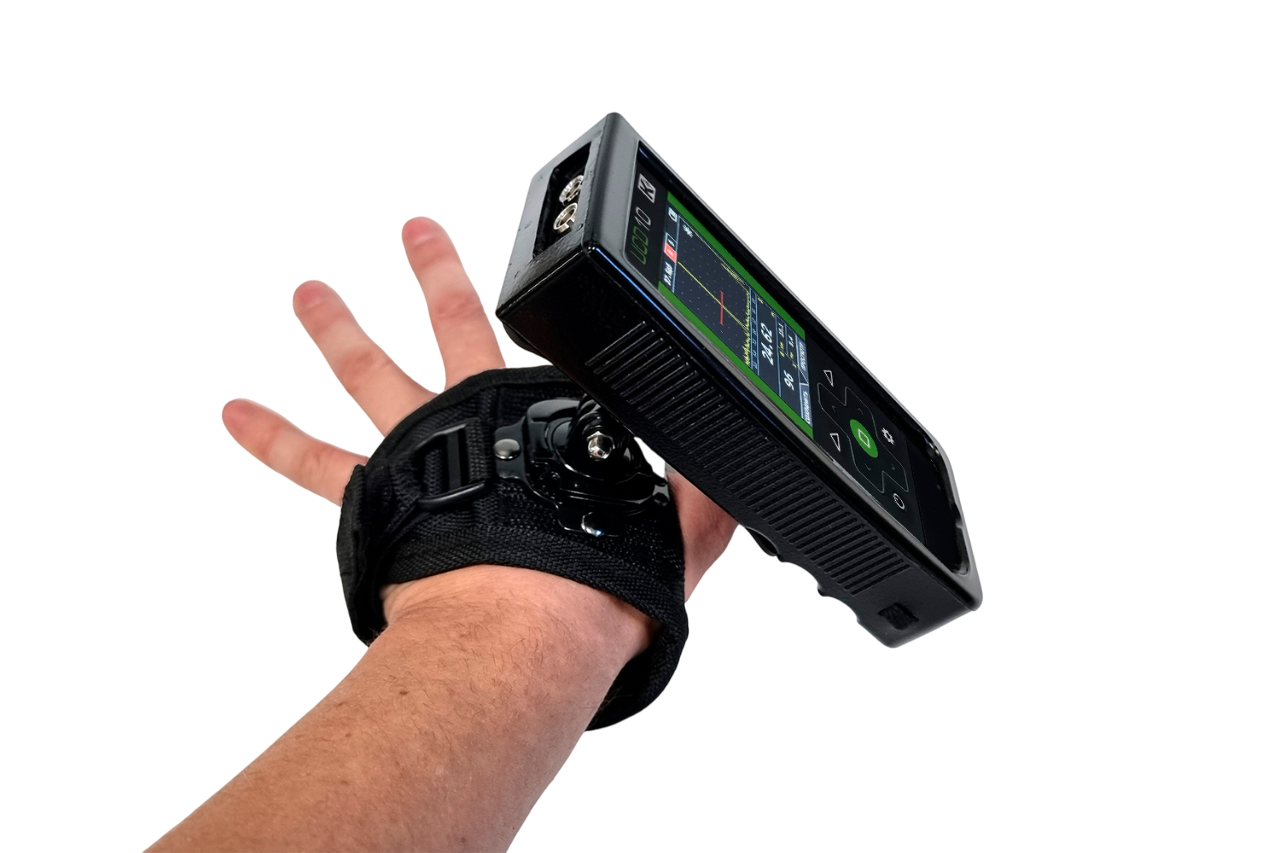

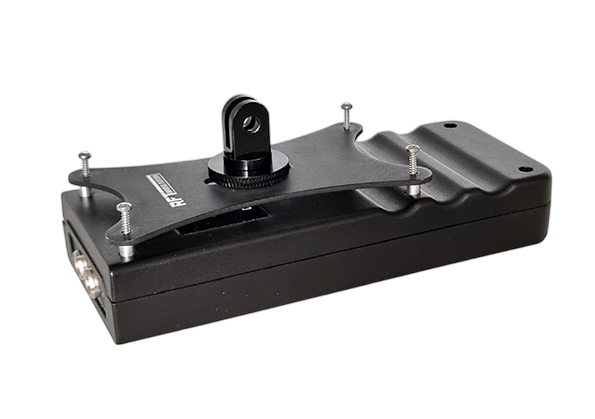

- В базовую комплектацию входит универсальная крепежная платформа RFT universal platform и крепление-перчатка, которая позволяет освободить руки оператора.

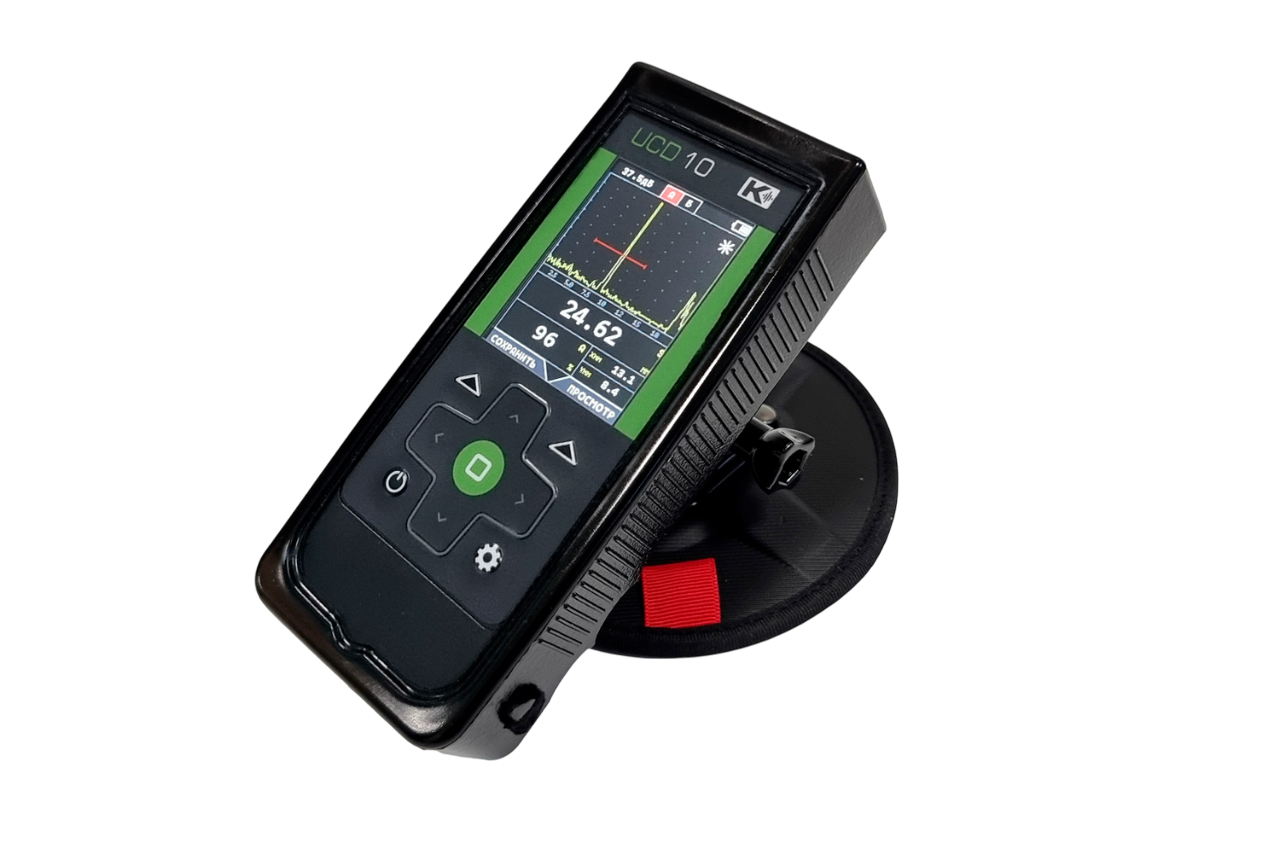

- Магнитное крепление позволяет устанавливать прибор на трубе, резервуаре, колонне и других подобных поверхностях. Также его можно использовать в качестве настольной подставки.
Преимущества
- Сверхлегкий (250 г) корпус и простота настройки.
- Высокая точность измерений при компактных размерах.
- Удобный дисплей, читаемый при любом угле обзора и освещении.
- База преобразователей с быстрым вызовом настроек.
- Большая память для сохранения параметров и результатов.
Функции
- Встроенная библиотека настроек для используемых преобразователей — для активации нужна всего одна кнопка. Возможность создания пользовательских настроек для специфических задач.
- Работа с двумя независимыми зонами контроля.
- Функция временной регулировки чувствительности (ВРЧ).

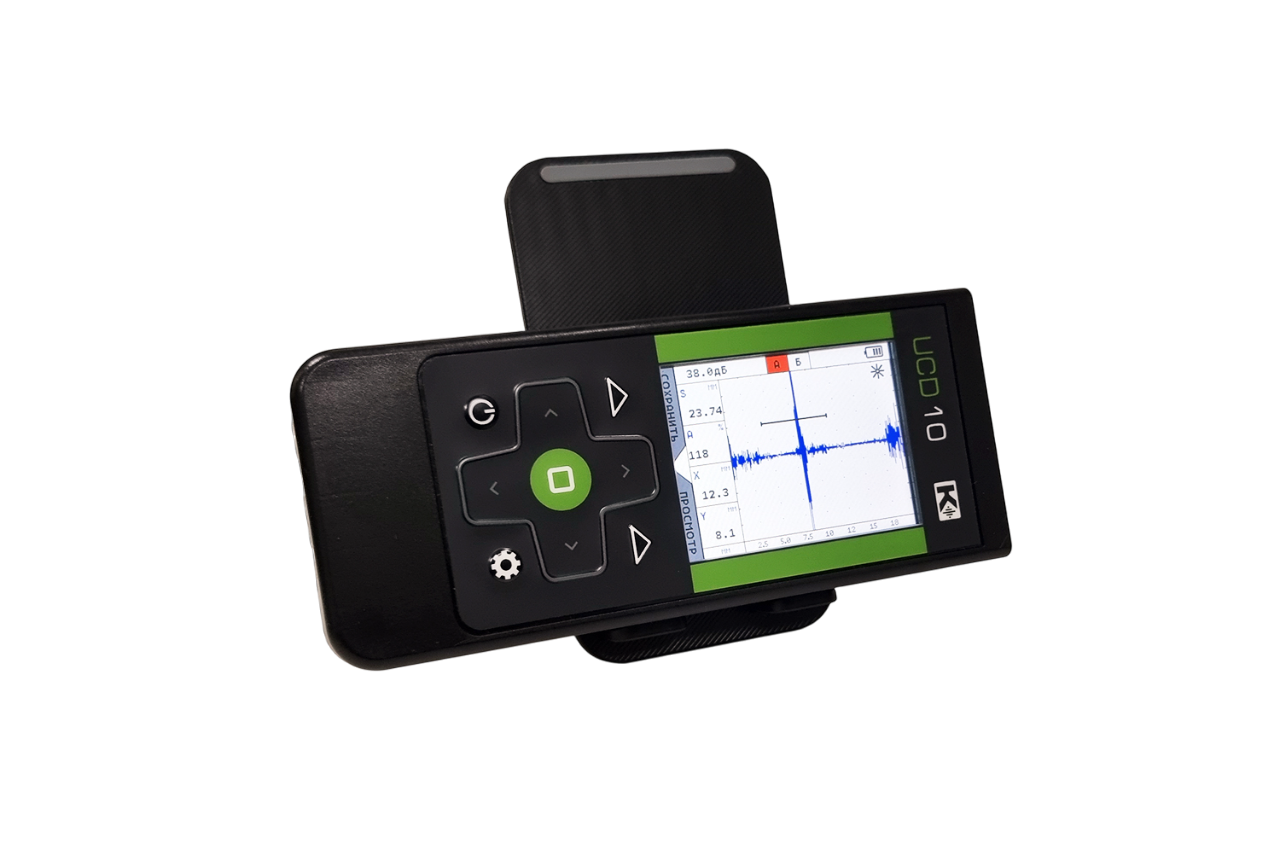

- Возможность быстрой смены ориентации дисплея на 90° нажатием одной кнопки.
- Напоминание о приближающемся сроке окончания действия поверки.

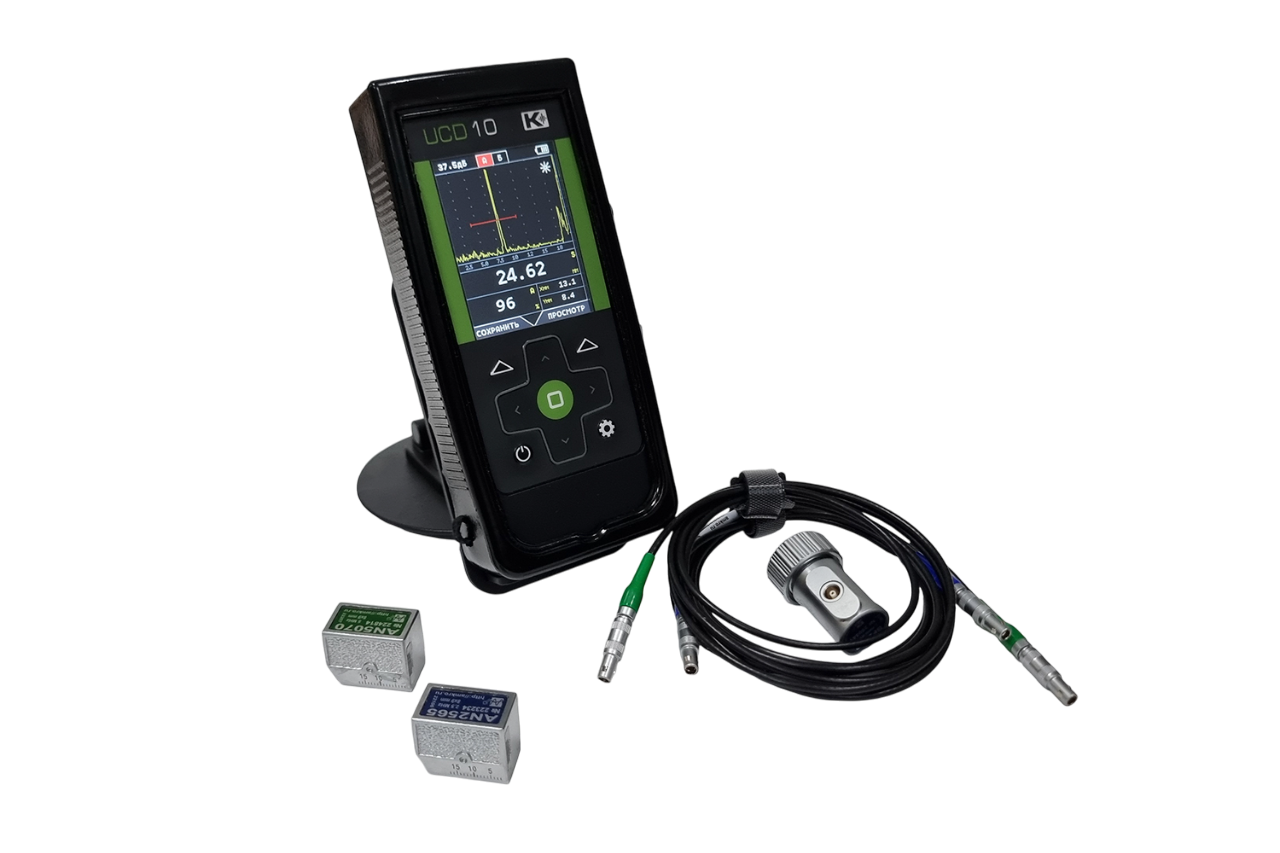

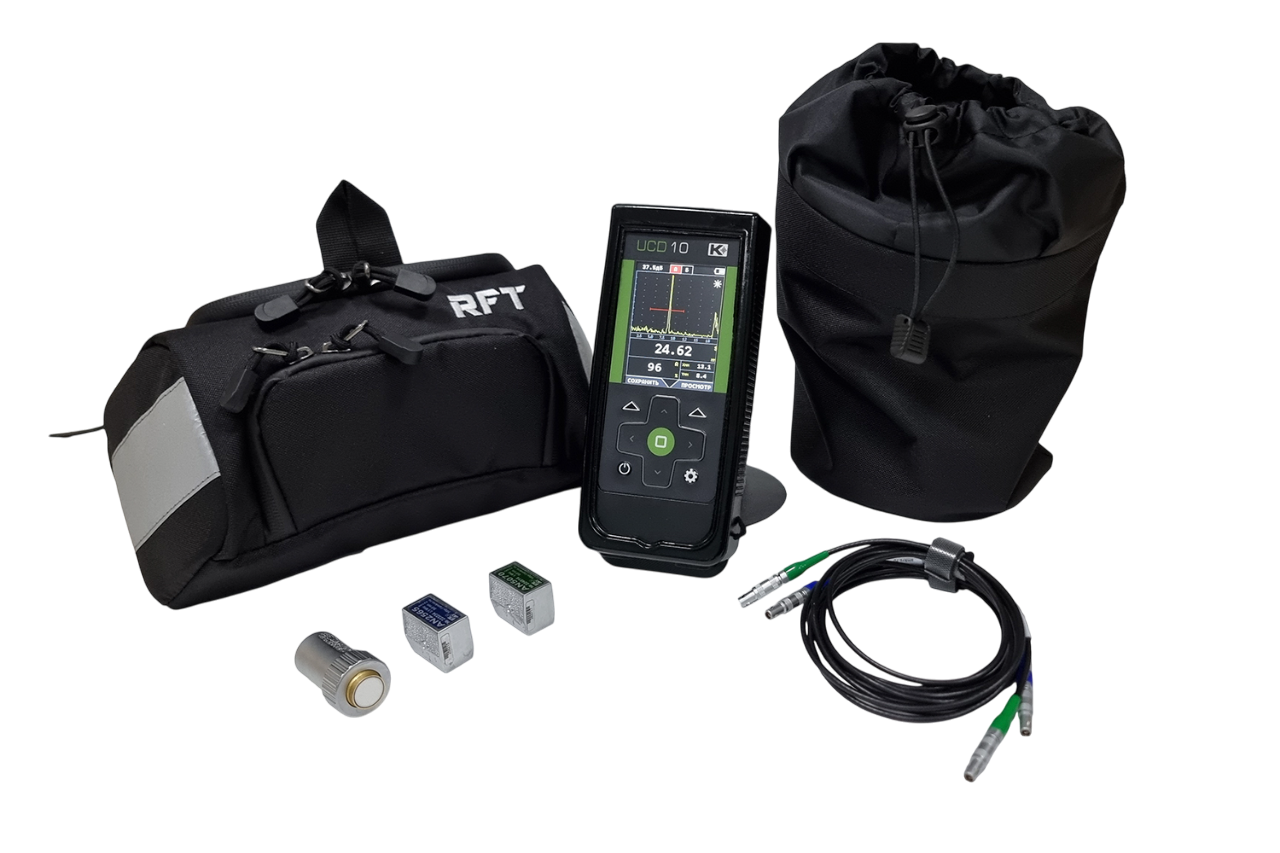

Базовая комплектация
- Электронный блок УСД-10 RF со встроенным Li-Pol аккумулятором
- Блок питания сетевой 5В / 220В
- Кабель Lemo00-Lemo00 одинарный 1,5 м

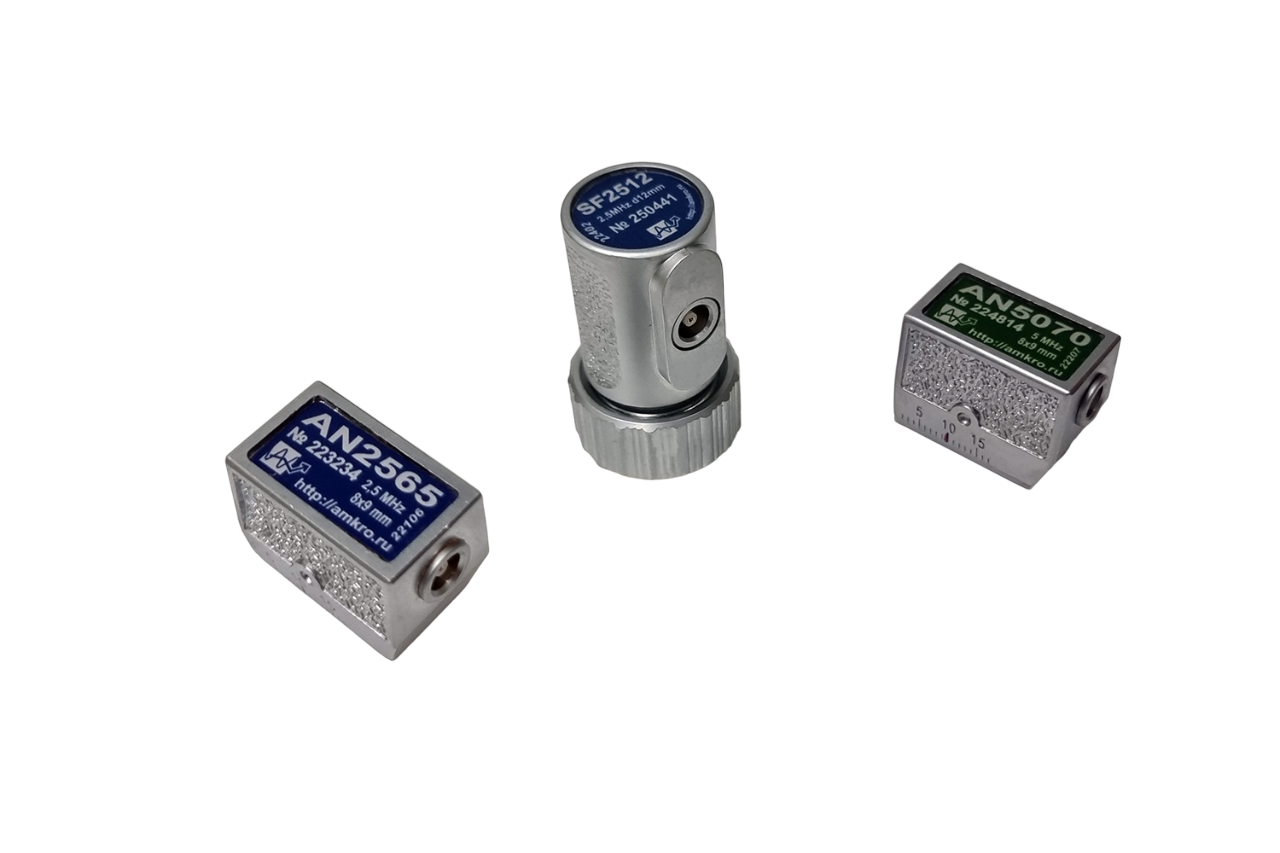

- Преобразователь ультразвуковой П121-2,5-65 (AN2565)
- Преобразователь ультразвуковой П121-5,0-70 (AN5070)
- Преобразователь ультразвуковой П111-2,5-К12 (SF2512)
- Кабель USB для связи с ПК
- USB флеш-накопитель с ПО
- Защитный чехол (стандартный чехол на молнии)
- Защитный силиконовый бампер-чехол
- RFT universal platform — универсальная крепежная платформа
- Крепление-перчатка
- Магнитное крепление
- Сумка-пояс RFT для работы и транспортировки
- Комплект документации (руководство пользователя, паспорт, свидетельство о поверке)
Возможна поставка других моделей преобразователей под конкретные задачи заказчика. Итоговая сумма заказа может быть пересчитана.
Закажите в интернет-магазине КИТЕСТ ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF от компании НДТ-КЛАБ. Наши специалисты ответят на все интересующие вопросы о свойствах товара, помогут выбрать преобразователи под ваши задачи, а также предоставят полную информацию о цене и сроках поставки.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Развертка | мин.: 0 - 1,8 мкс (0-5 мм) макс.: 0 - 267 мкс (0-800 мм, сталь) |
| Диапазон скоростей | 1000 - 20 000 м/с |
| Задержка | от 0 до 347 мкс |
| Максимальная длина контролируемого материала (сталь) | до 800 мм (эхо-режим), 1600 мм (теневой режим) |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты) |
| Частота повторений ЗИ | 400 Гц |
| Усилитель | широкополосный 0.5-20 МГц (-6 дБ) |
| Согласование с ПЭП сторонних производителей | нет |
| Диапазон регулировки усиления | 92 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | линейная с диапазоном до 20 дБ |
| Кривая Амплитуда-Расстояние (АРК) | нет |
| Детектирование | полное, радиосигнал (во всем диапазоне развертки) |
| Отображение сигналов на экране (визуализация) | А-скан |
| Дополнительная клавиша +dB | нет |
| Автоматическая калибровка задержки в призме | нет |
| Автоматическая калибровка диапазона контроля при заданной толщине шва | нет |
| Автоматическая калибровка скорости УЗК | нет |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая вибросигнализация |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон |
| Функция АРД | нет |
| Цифровая фильтрация сигнала | нет |
| Аналоговая фильтрация сигнала | нет |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне |
| Сравнение с сохраненным эталонным сигналом | нет |
| Поддержка стандарта контроля сварных швов AWS D1.1 | нет |
| Обработка изображения на экране после «заморозки» экрана | статичная картинка |
| Дисплей c функцией поворота | цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете |
| Смена цветовых схем экрана под особенности зрения и условий освещенности | есть |
| Смена ориентации экрана | во всех 4-х положениях |
| Таймер поверки | есть |
| Язык меню | русский, английский |
| Память | 900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; 1000 протоколов контроля с А-сканом |
| Интерфейс | USB-С |
| Разъемы преобразователей | 2 х Lemo 00 |
| Аккумулятор | встроенный, 3,7 В/3,5 А/ч |
| Время работы | не менее 10-12 часов зависит от режима |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 5В / 2,5А DC |
| Диапазон рабочих температур | от -25 °C до +55 °C |
| Размер (В x Ш x Д), не более | 155 мм x 65 мм x 28 мм |
| Масса, не более | 0,25 кг с аккумулятором |
