Дюрометр
Рабочий диапазон: 10 – 90 HA
Предельная нагрузка: 8,064 ± 0,075 Н
Погрешность: ± 0,075 Н

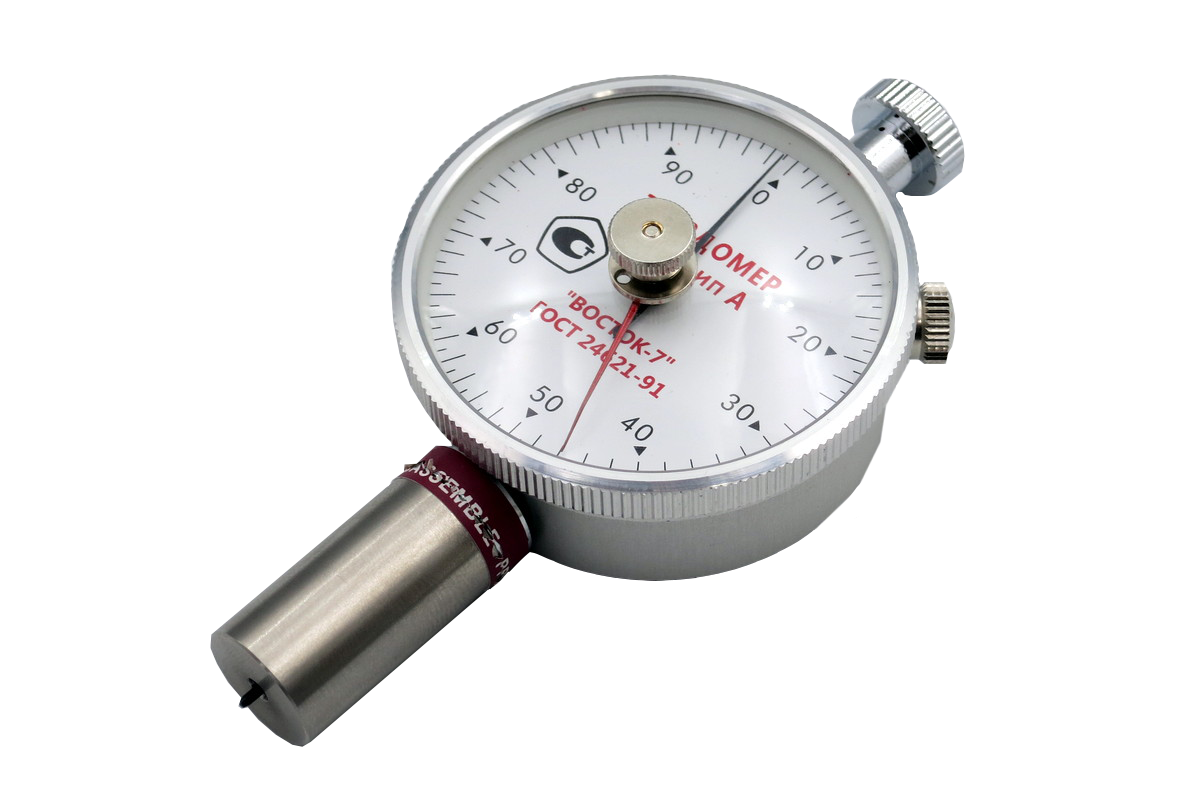

В интернет-магазине КИТЕСТ вы можете купить твердомер ТВР-A от компании «Восток-7» – старейшего в России производителя приборов данного типа.
Оборудование предназначено для определения твердости низкомодульных материалов методом вдавливания по шкале Шора А. Неразрушающий контроль выполняется в лабораториях или непосредственно в производственных цехах.
Приборы используются при входном контроле сырья, при контроле готовых резинотехнических изделий производителем и конечным потребителем.
Ближайший аналог данного твердомера – модель 2033 ТИР, который производился в СССР фирмой «Точприбор», потом его преемником – фирмой ЗИП. Прибор был снят с производства в 2016 году.
Особенности
- Дополнительная буксируемая стрелка-фиксатор позволяет измерять обратную деформацию (эластичность) полимерных материалов, а также фиксировать результаты при мгновенных измерениях.
- Благодаря удлиненной гильзе корпуса, с помощью этого прибора можно измерять твердость более высокой точностью, чем твердомеры с короткой гильзой или без нее.
- Результат измерения остается на циферблате до сброса.
Измеряемые материалы
- По ГОСТ 263-75: резина
- По ГОСТ 24621-2015 (ISO 868-2003): мягкие пластмассы, мягкие полиуретаны, эластомер, ПВХ, силикон, продукты из натурального каучука, неопрен, смола, полиэстер, кожа, полиграфические валки и др.
Конструкция и принцип действия
Дюрометр состоит из корпуса, внутри которого имеются механизм измерения силы и деформации. Внизу корпуса находится ножка прибора, из которой выступает стальной индентор. Наверху корпуса имеется вершина – она используется для нажатия на прибор при работе в ручном режиме (модель ТВР-А), а также для закрепления на штативе (модификация ТВР-АМ) для равномерной подачи нагрузки.
Твердомер устанавливается на поверхность исследуемого объекта. Во время нажатия на его вершину индентор направляется внутрь корпуса. Усилие сопротивления поверхности передаются через рейку к зубчатой передаче стрелки-индикатора. Она, в свою очередь, вращается на угол, соответствующий единицам по Шору.
Когда происходит полный контакт измерительной площадки (ножки прибора) с образцом, стальной индентор дюрометра вводится в измеряемую поверхность. Твердость определяется степенью перемещения индентора по шкале:
- меньшее внедрение – материал более твердый;
- большее внедрение – материал менее твердый.
Согласно российским стандартам (ГОСТ), существует два вида твердомеров по Шору в зависимости от принципа нагружения:
- Ручные (переносные). Для подачи нагрузки оператор нажимает рукой на корпус устройства.
Преимущества. Оперативность, возможность измерения в любом положении, может использоваться как в цехах и лабораториях, так и во время полевых работ.
Недостатки. На точность данных существенно влияют навыки оператора, а также тремор руки во время работы. Обеспечить одинаковую силу и продолжительность нагружения при серийных измерениях по ГОСТ сложно даже мужчине с хорошей физической подготовкой.
Результаты, полученные приборами данного типа, рекомендуется использовать в качестве первичных.

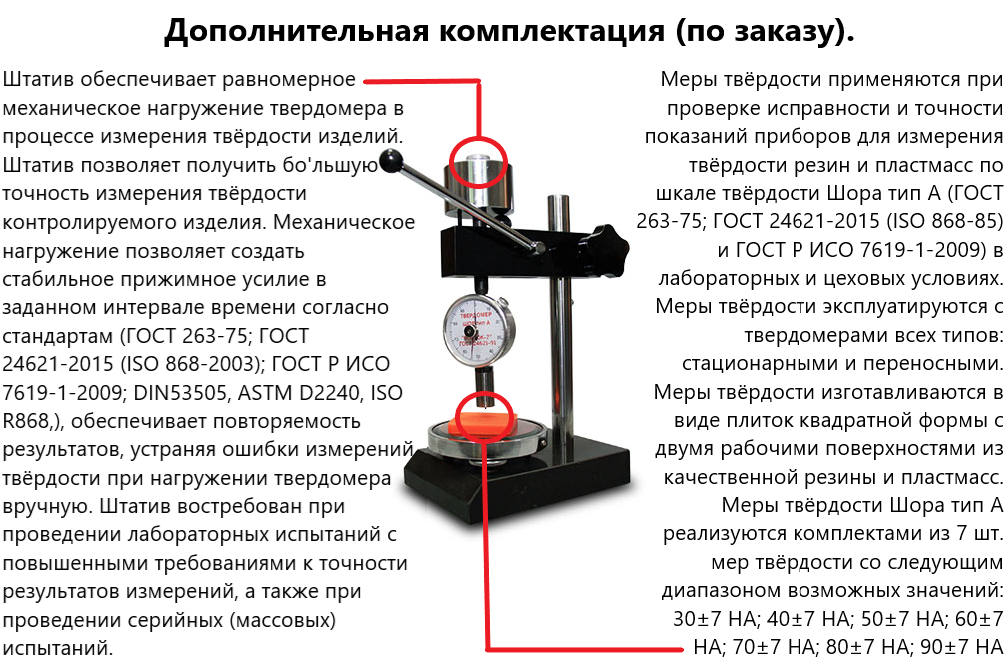

- Механические (стационарные). Твердомеры устанавливаются на штативе. Для нагружения используется механизм и нормированные гири.
Плюсы. Повышенная точность и повторяемость результатов, отсутствие погрешностей, характерных для ручного нагружения.
Минусы. Низкая производительность в сравнении с ручными твердомерами, возможность использования только в цехах или лабораториях.
Результаты, полученные приборами данного типа, рекомендуется использовать в качестве финальных.
Компания «Восток-7» производит универсальные ручные твердомеры, которые с помощью штатива можно превратить в механические. Штатив можно докупить позже, когда у пользователя появится потребность в улучшении точности и повторяемости измерений.
Поверка
После выпуска прибор проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Юстировка, настройка и калибровка
Для максимальной эффективности данных процедур рекомендуется использовать калибратор фирмы Bareiss (Германия). Это дорогостоящее и единственное в РФ устройство гарантирует превосходную точность измерения твердости резин и пластмасс.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 59928-15 |
| Российская Федерация, АО "РЖД" | МТ 028.2020 |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | KZ.02.03.07058-2016/59928-15 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене ТВР-A твердомера (дюрометра) Шора тип А с аналоговым индикатором с поверкой, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости: · по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
|
Цена деления отсчётного устройства, ед. твёрдости |
1 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5 ± 0,04 мм |
|
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
|
Предварительная нагрузка для ТВР-А и ТВР-АМ |
0,549 ± 0,075 Н |
|
Предельная нагрузка · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
|
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора |
± 0,025 мм (± 1 деление шкалы) |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 % … 80 % |
|
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: |
6 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Межповерочный интервал |
1 год |
|
Масса твердомера |
0,19 кг |
|
Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) |
112*60*32 мм |
|
Масса упаковочного футляра с твердомером ТВР-А и ТВР-D |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|
Усилие, создаваемое грузом-гирей: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
|
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г), не более: |
365х230х110 |
Комплектация
|
Наименование |
Кол-во, шт. |
|
Твердомер в упаковочном футляре (для ТВР-А и ТВР-D) |
1 |
|
Паспорт c методикой поверки |
1 |
|
Поверка средств измерений с занесением результатов в электронную базу ФГИС "Аршин" |
1 |
| Дополнительно рекомендуется приобрести: | |
|
Комплект мер твёрдости по шкале Шора (тип А и тип D) |
По заказу |
| Механический штатив (для ТВР-АМ и ТВР-DМ) | По заказу |
