Динамический твердомер
Тип индентора: D, DL
Шероховатость контролируемой поверхности: 3,2 мкм
Диаметр твердосплавного шарика индентора: 3 мм
В интернет-магазине КИТЕСТ вы можете купить портативный динамический твердомер ТВМ 1800 – прибор для проведения экспресс-тестов металлов и сплавов (включая сталь) на твердость.
Данное оборудование применяется для неразрушающего контроля твердости готовых изделий, а также при входном контроле материалов и заготовок. Прибор подходит для использования как в лабораториях, так и в цехах (например, на предприятиях машиностроительной отрасли).
Особенности
- Прибор способен измерять твердость 10 металлов и сплавов: чугуна, алюминия, латуни, бронзы, меди и стали.
- Боёк индентора представляет собой шарик из твердого сплава, произведенный компанией Saphirwerk Industrieprodukt AG (Швейцария). Он сохраняет свои свойства и обеспечивает идеальную точность результатов в течение десятилетий эксплуатации и десятков тысяч измерений.

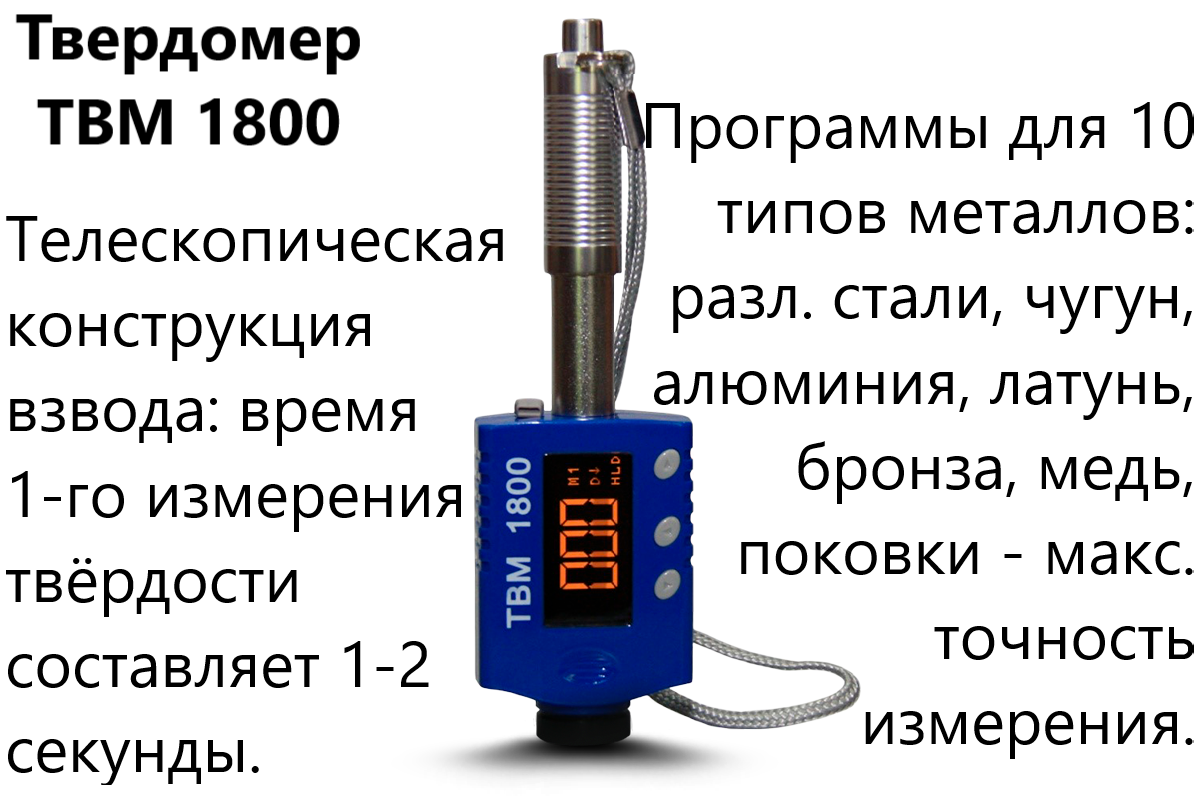

- Боек взводится автоматически с помощью телескопического механизма. Среднее время измерения составляет 1-2 секунды.

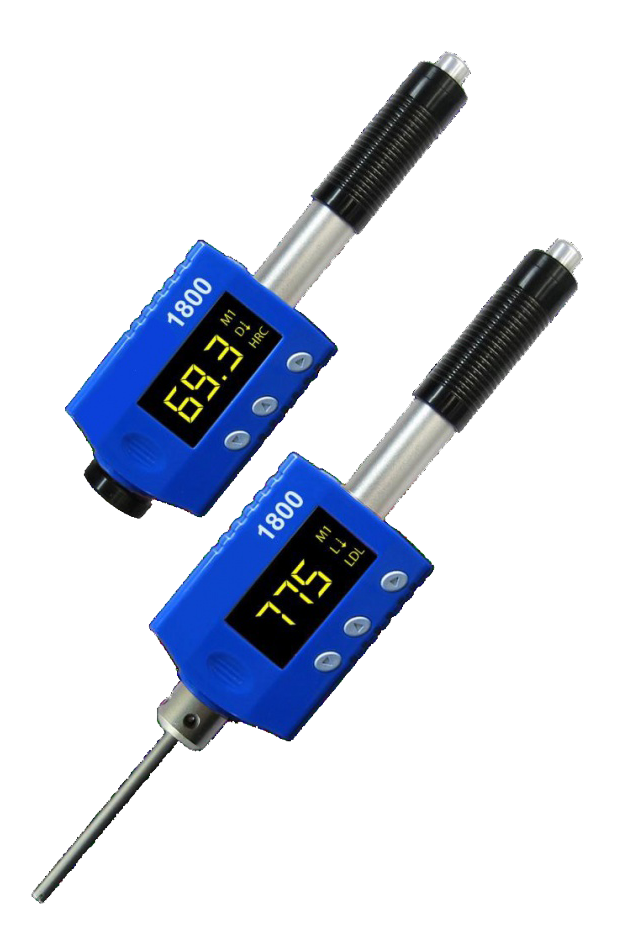

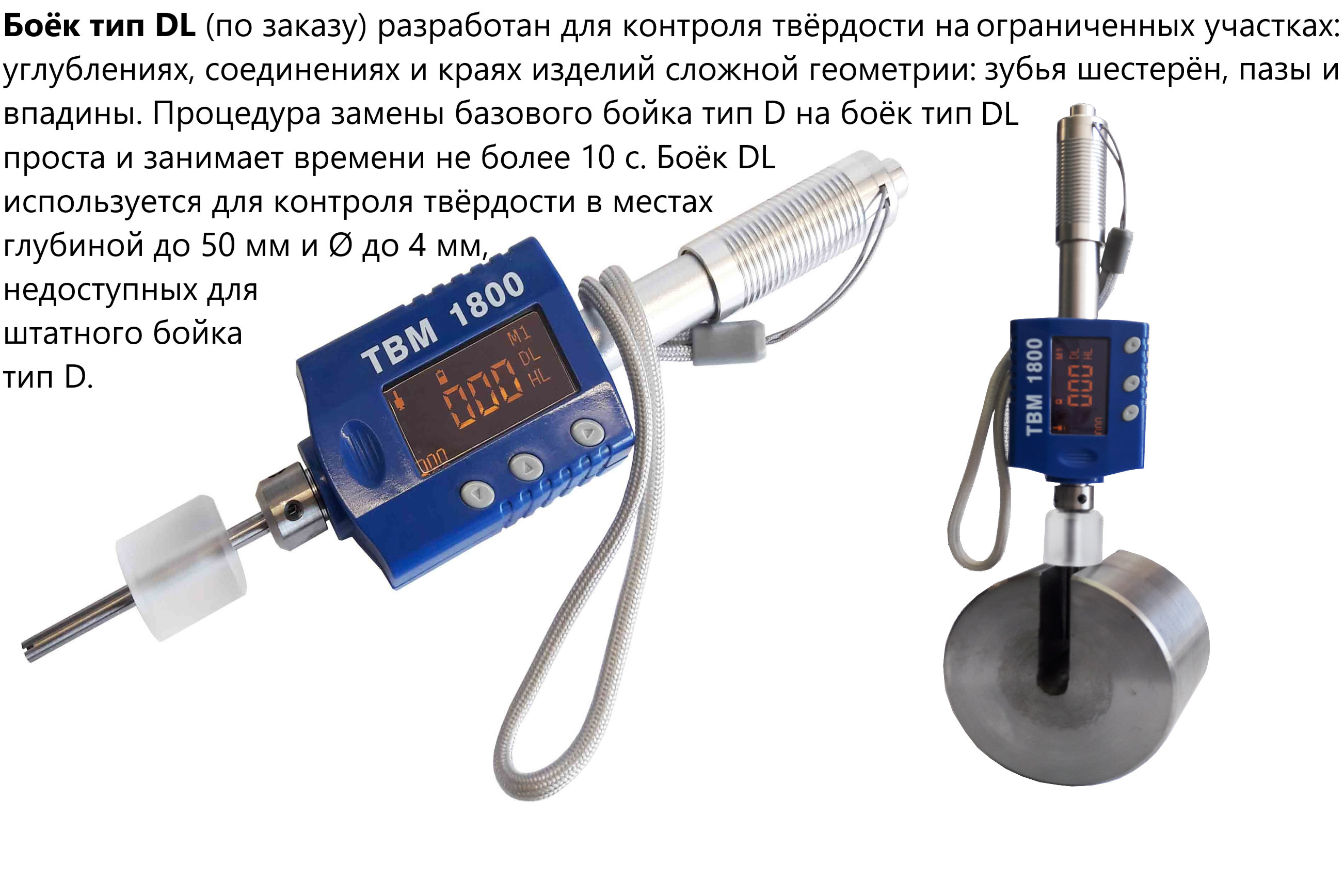

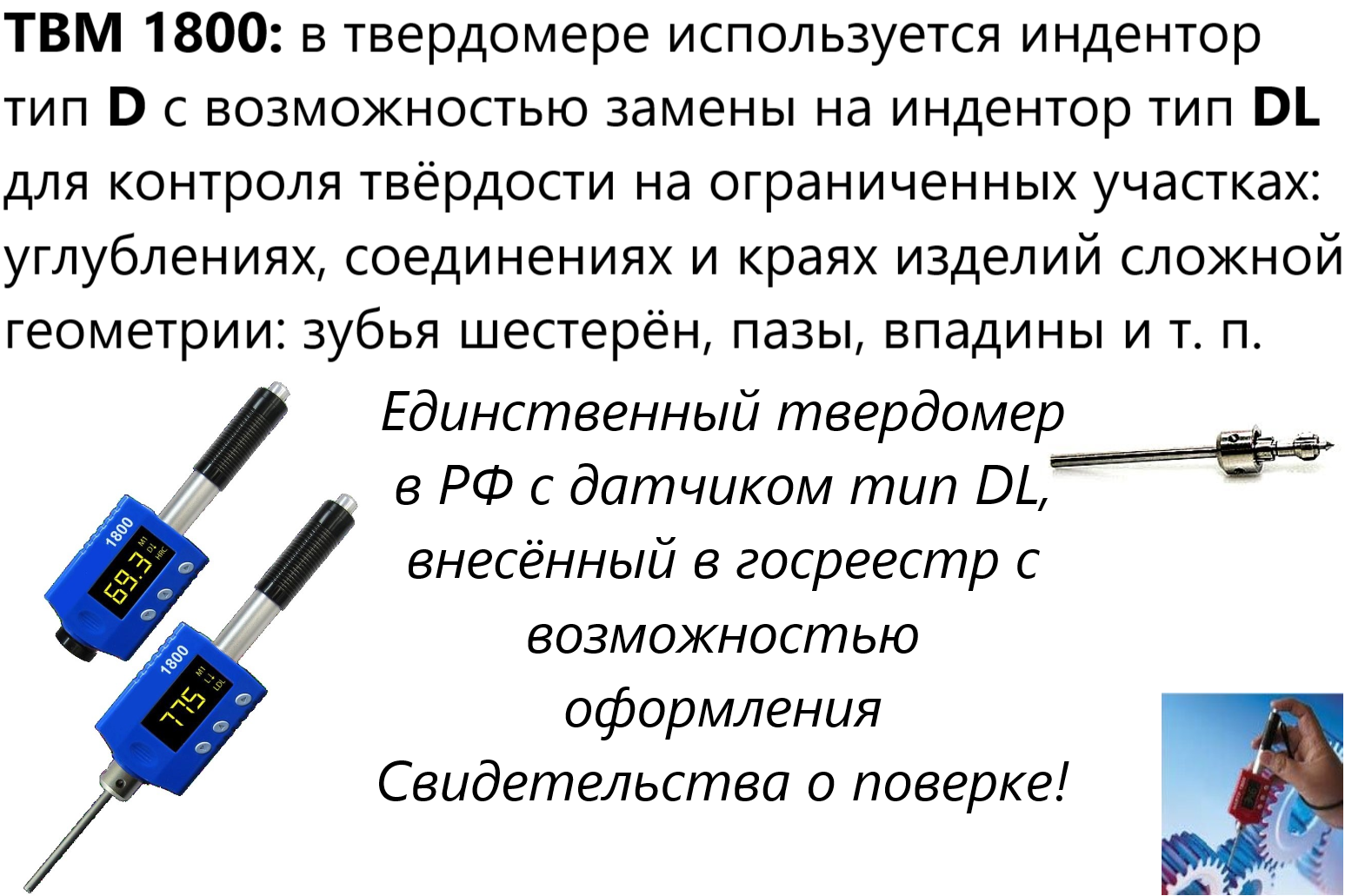

- Твердомер оснащен индентором типа D. Также он поддерживает инденторы типа DL (приобретаются дополнительно), которые предназначены для работы на ограниченных участках, углублениях, соединениях и краях изделий сложной геометрии (зубья шестерен, пазы, впадины) глубиной до 50 мм и диаметром до 4 мм. Замена бойка одного типа на другой занимает около 10 секунд (не считая времени на калибровку твердомера, которую нужно проводить после каждой смены).
Примечание . Свидетельство о поверке предоставляется только для твердомера с бойком типа D. При этом ТВМ 1800 с датчиком типа DL является единственным в РФ прибором такого рода, который имеет регистрацию в Государственном реестре средств измерений. По запросу на него также можно получить Свидетельство о поверке.

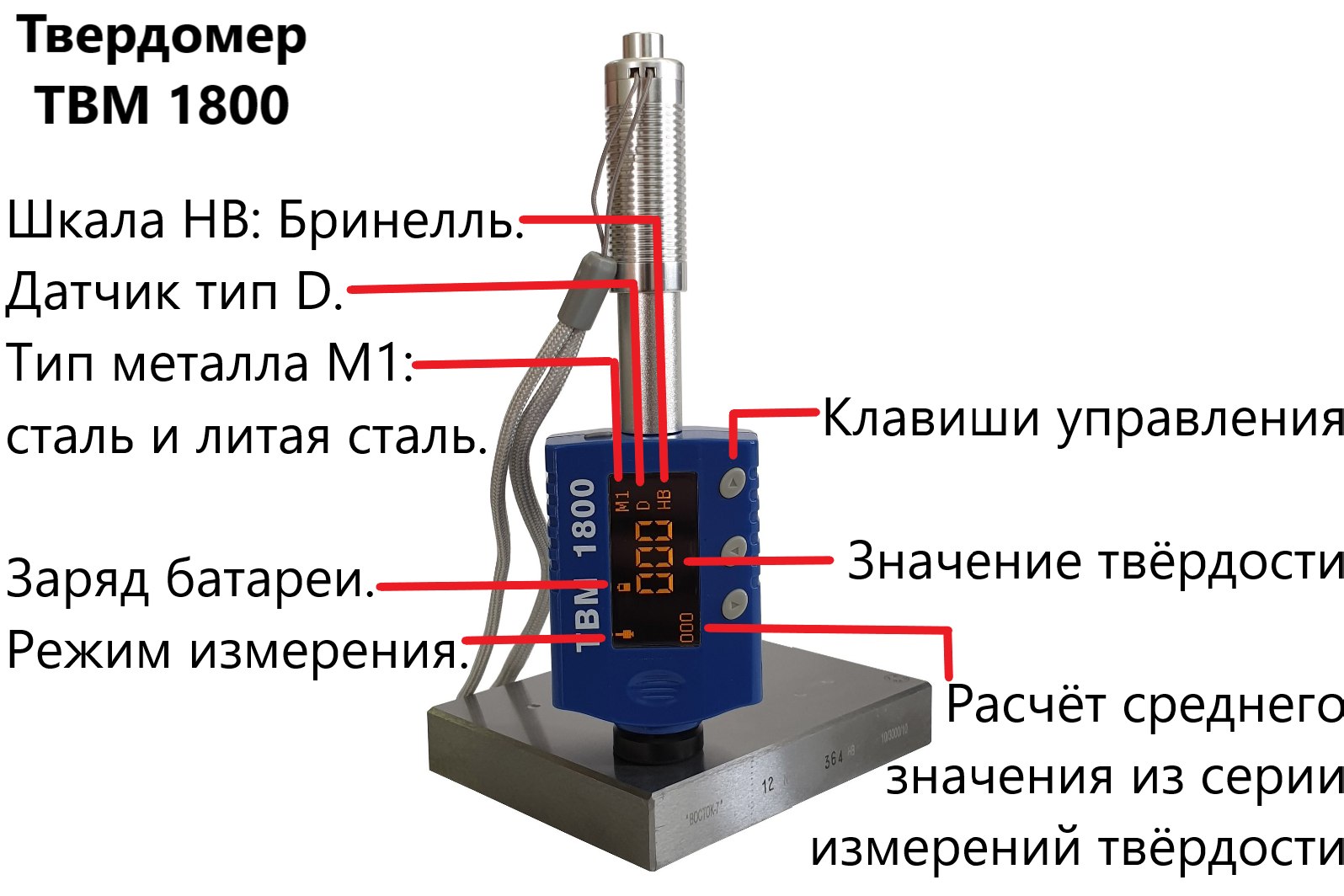

- Прибор имеет такие функции, как встроенная память для результатов измерений, определение и отображение среднего значения серии измерений, автоотключение для увеличения времени работы устройства от одного заряда батареи.
- Электронный блок имеет функцию автокомпенсации направления удара (360°), а также возможность отправки данных на ПК через кабель USB.

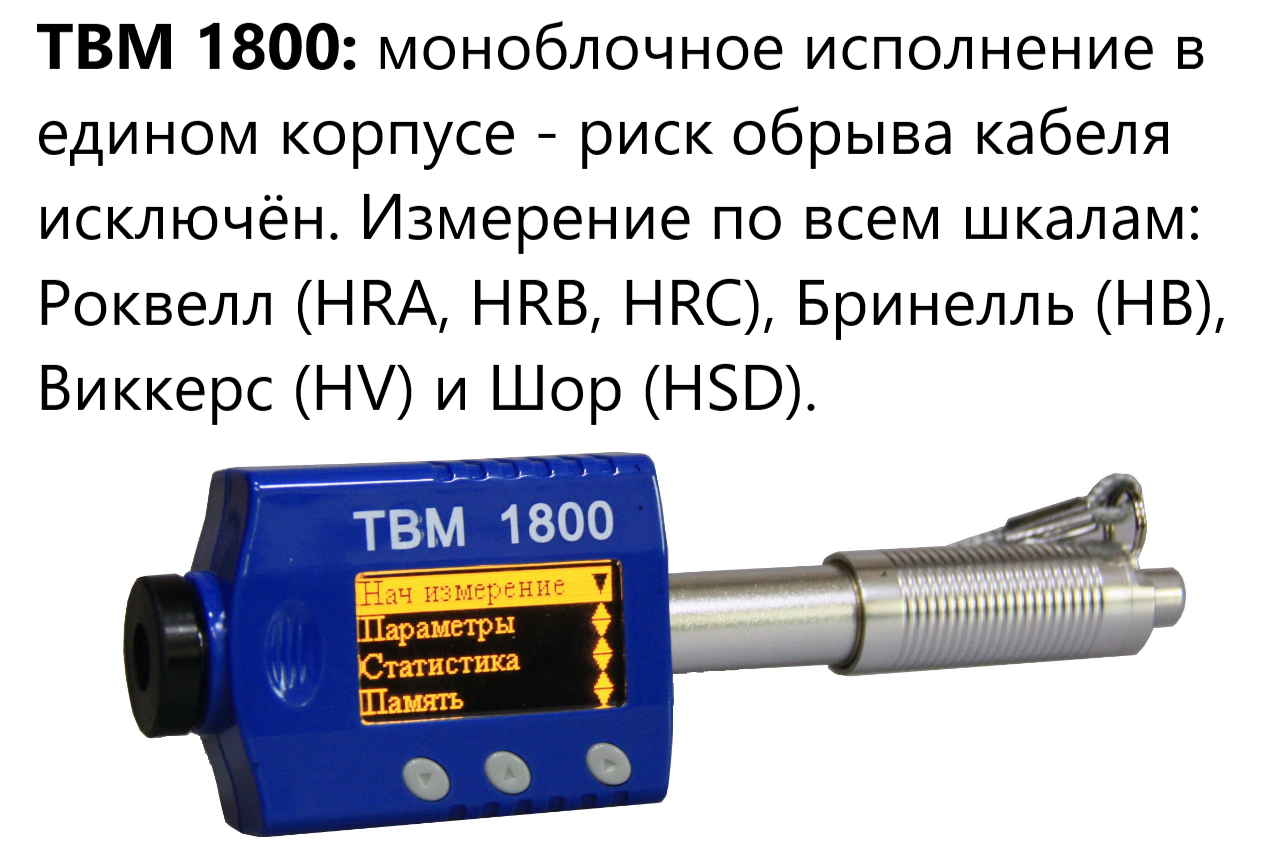

- Конструктивно твердомер представляет собой моноблок, в состав которого входят электронный блок, а также индентор с магнитом внутри и наконечником в виде твердосплавного шарика. Такая конструкция позволила исключить вероятность обрыва кабеля, который соединяет блок и индентор, значительно сократить затраты на ремонт.
- Все элементы твердомера размещены в компактном корпусе, благодаря чему он легко и удобно помещается в руке.
- В комплект входит ремешок для крепления прибора на запястье, который обеспечивает удобство в работе и предотвращает риск выпадения из рук.
Принцип работы
В основе метода измерения лежит замер отношения скоростей индентора при падении и отскоке и их преобразование в значение твёрдости.
Индентор, приводимый в действие с помощью пружины, ударяется о контролируемую поверхность и затем от нее отскакивает. Он перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней ЭДС индукции – ее величина пропорциональна скорости индентора. Затем электронный блок обрабатывает полученные данные и выводит на экран результат измерения.
Шкалы твердости
- Либа (HL)
- Роквелла (HR)
- Бринелля (HB)
- Виккерса (HV)
- Шора D (HSD)*
Все перечисленные шкалы стандартизированы в России.
*Возможность измерения по шкале Шора D зарегистрирована в Описании типа (57899-14), но не предусмотрена в новой редакции Описания типа (78544-20). Поэтому Свидетельство о поверке для данной шкалы может быть оформлено только на приборы, выпущенные до 2020 года. Для этого необходимо связаться с производителем.

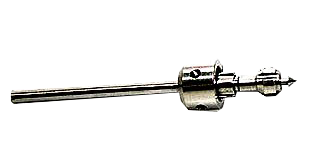

Ударный боёк тип DL для твердомера ТВМ 1800 (опционально, поставляется по запросу)
|
Артикул |
Характеристики |
|
|
ТВМ1800-DL |
Диаметр / длина металлической удлинённой насадки для бойка типа DL.... Ø4 / 50 мм |
|

|
||
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 78544-20 |
| Российская Федерация, АО "РЖД" | № МТ 001.2021 |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене твердомера ТВМ 1800, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
| Основные технические характеристики | ТВМ 1800 |
| Диапазон измерения твердости шкалам, ед. твёрдости: HRC HRB HRA HB HV HSD HLD |
от 20,0 до 70,0 |
| Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам, ед. твёрдости: HRC HRB HRA HB HV HSD |
±2 |
| Положения ударного датчика к поверхности, градусы | 90 |
| Тип индентора | D, DL |
| Масса индентора, г | 5,5; 18,0 |
| Диаметр твердосплавного шарика индентора, мм | 3 |
| Шероховатость контролируемой поверхности, Ra, мкм, не более | 3,2 |
| Общее количество запоминаемых измеренных значения твёрдости, не менее | 4 группы по 999 значений |
| Время непрерывной работы при полной зарядке, мин, не менее | 90 |
| Диапазон рабочих температур, °С | от минус 10 до плюс 40 |
| Габаритные размеры, мм, не более: длина´ ширина ´ высота | 148 ´ 44 ´ 28 |
| Масса твердомера, кг, не более: | 0,11 |
| Средний срок службы, лет, не менее | 7 |
| Потребляемая мощность, Вт, не более: | 15 |
Шкала предела прочности
| Шкала | Погрешность, не более |
| *Шкала предела прочности R m (σ b ) | ±5 % Мпа (Н/мм 2 ) |
| _______ *Шкала предела прочности Rm/σb позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля. |
|
Диапазон измерений и перевода
| Материал | HLD | HRC | HRB | HRA | HB | HV | HSD | σ b (Н/мм 2 ) |
| Сталь и литая сталь | 300…900 | 20,0…67,9 | 59,6…99,5 | 30…88 | 80…647 | 80…940 | 32,5…99,5 | 375…1710 |
| Инструментальная углеродистая сталь | 300…840 | 20,5…67,1 | 80…898 | 1170…2639 | ||||
| Нержавеющая сталь и жаростойкая сталь | 300…800 | 19,6…62,4 | 46,5…101,7 | 85…655 | 85…802 | 740…1725 | ||
| Серый чугун | 360…650 | 93…334 | ||||||
| Чугун с шаровидным графитом | 400…660 | 131…387 | ||||||
| Литейный алюминиевый сплав | 174…560 | 30…159 | ||||||
| Латунь с высоким содержанием цинка | 200…550 | 13,5…95,3 | 40…173 | |||||
| Оловянистая бронза | 300…700 | 60…290 | ||||||
| Медь | 200…690 | 45…315 |

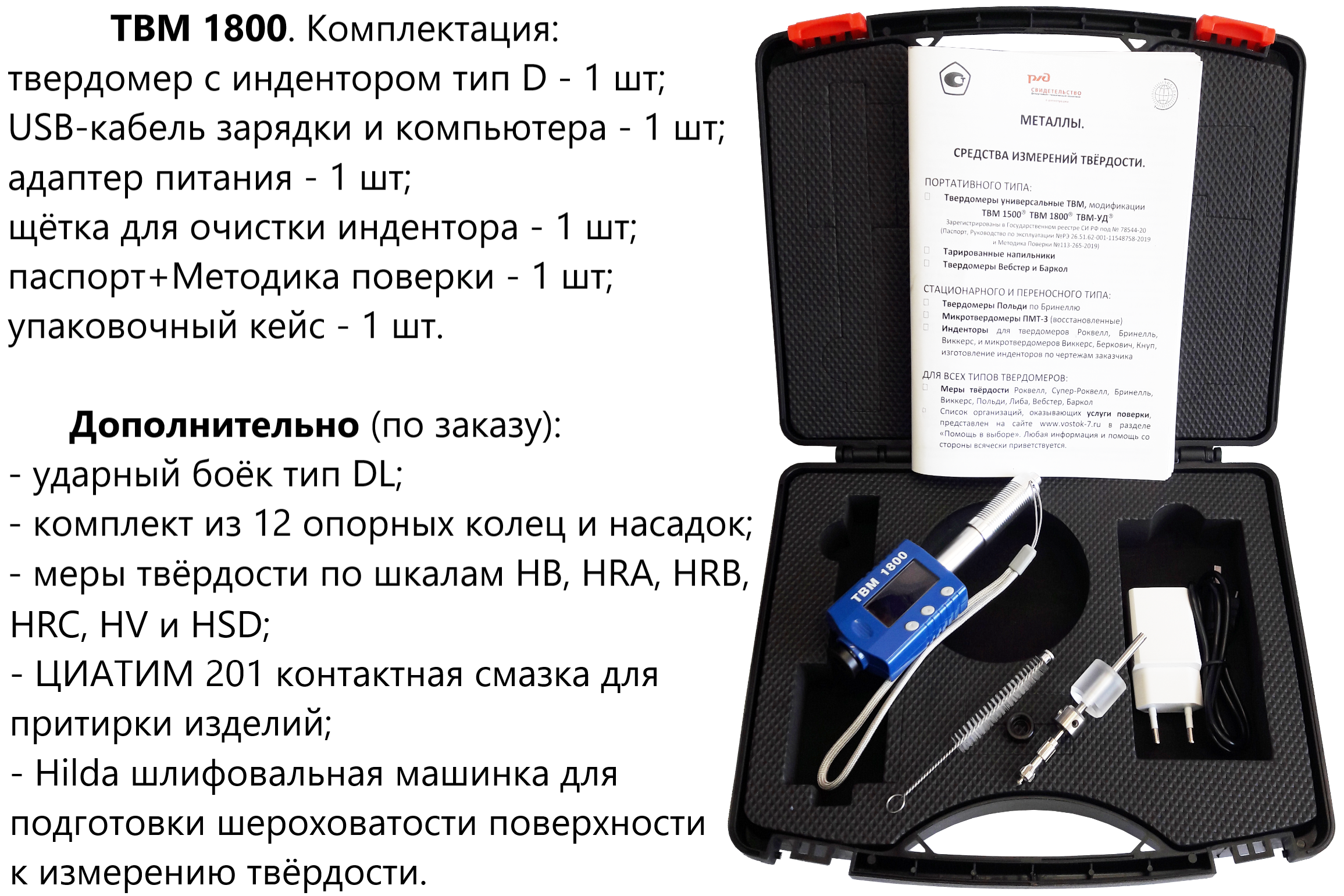

Комплектация
| БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость твердомера) |
|||
| Наименование | ТВМ-УД | ТВМ 1500 | ТВМ 1800 |
| Твердомер универсальный ТВМ в составе: - электронный блок - ультразвуковой датчик - динамический датчик типа D - динамический датчик типа DL |
1 шт. по заказу по заказу — |
1 шт. — 1 шт. — |
1 шт. — 1 шт. по заказу |
| Кабель USB | 1 шт. | — | 1 шт. |
| Диск с ПО | по заказу | — | 1 шт. |
| Щётка для очистки индентора | — | 1 шт. | |
| Заменяемые элементы питания | 2 шт. | — | |
| Чехол для электронного блока | 1 шт. | — | |
| Сетевое зарядное устройство |
1 шт. |
||
| Чемодан для переноски |
1 шт. |
||
| Объединённые Паспорт, Руководство по эксплуатации, Методика поверки |
1 экз. |
||
Поверка средств измерений с занесением результата в электронную базу ФГИС "Аршин". |
|||

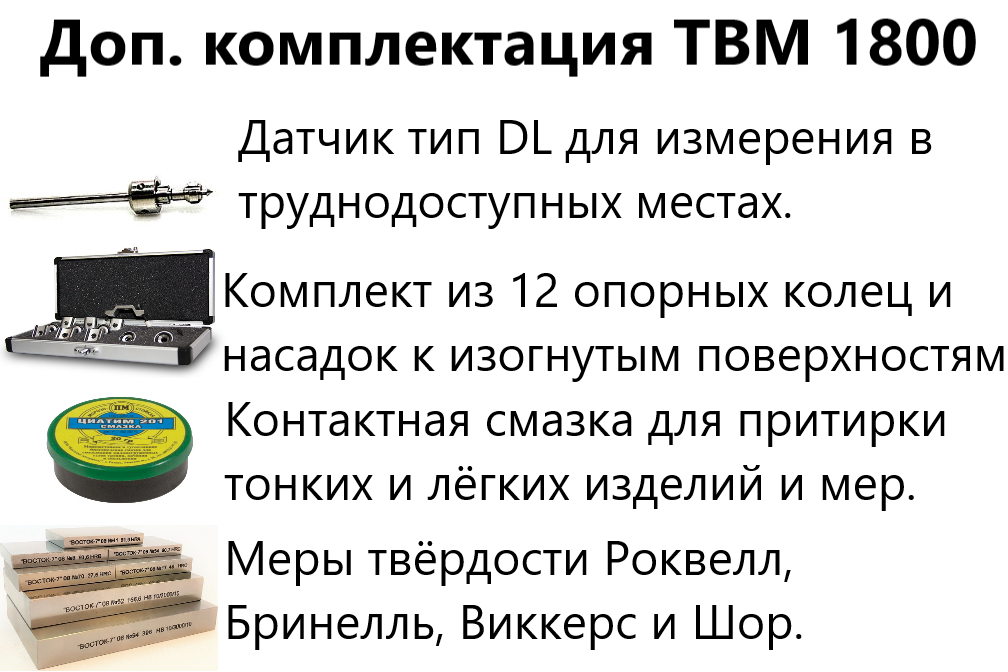

| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (возможность заказа дополнительно) |
|||
| Наименование | ТВМ-УД | ТВМ 1500 | ТВМ 1800 |
| Твердомер универсальный модификаций ТВМ: - ультразвуковой датчик - динамический датчик типа D (или боёк для замены) - динамический датчик типа DL - динамический датчик типа DC - динамический датчик типа C - динамический датчик типа D+15 - динамический датчик типа E - динамический датчик типа G |
+ + + + + + + + |
— + — — — — — — |
— + + — — — — — |
| Комплект опорных колец и насадок: - к динамическим датчикам - к ультразвуковому датчику |
+ + |
+ — |
+ — |
| Штатив для датчика ультразвукового | + | — | — |
| Шлифовальная машинка для уменьшения шероховатости |
+ |
||
| Контактная смазка для притирки лёгких и тонких изделий |
+ |
||
| Меры твёрдости по шкалам HRA, HRB, HRC, HB, HV, HL |
+ |
||
