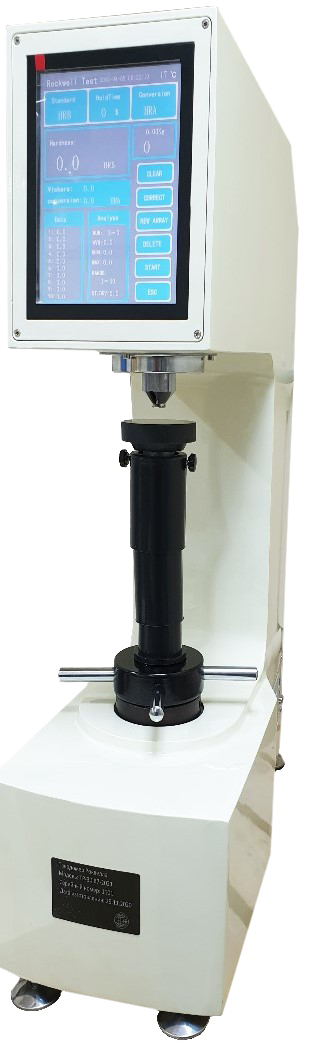

Стационарный твердомер Роквелла и Супер-Роквелла
Шкалы: HRA, HRB(W), HRC, HRN, HRT(W)
Погрешность: ±1,0 – ±3,0
Тип нагружения: автомат
В интернет-магазине КИТЕСТ вы можете купить комбинированный твердомер Роквелла и Супер-Роквелла ТР – флагманскую модель от компании «Восток-7».
Прибор ТР (расшифровывается как «Твердомер Роквелла») – это стационарное моторизованное цифровое устройство для измерения твердости материалов по ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу») и ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)».
Благодаря своей прецизионности, эта модификация прибора востребована предприятиями высокотехнологичных отраслей, современными НИИ и экспертными лабораториями, а также ведущими вузами.
Преимущества и конструктивные особенности
- Прибор оснащен сервоприводом, который делает процесс измерений полностью автоматизированным, обеспечивает нормированную нагрузку на исследуемое изделие и абсолютную точность результатов.
- Данный твердомер обеспечивает прямое измерение твердости по шкалам Роквелла (HRA, HRB, HRC, HRD, HRF и HRG) и Супер-Роквелла (HRN и HRT). Прибор имеет сертификат, подтверждающий возможность измерений по этим шкалам.
- Возможность расчета твердости материалов по методам Бринелля, Виккерса, Супер-Роквелла путем конвертации данных по Роквеллу (так называемое «косвенное определение» с корреляцией по стандарту ASTM E-140). Всего доступно 14 шкал: HB, HV, HRA, HRB, HRC, HRD, HRE, HRF, HR45N, HR30N, HR15N, HR45T, HR30T, HR15T.
- В общей сложности пользователю доступно 30 шкал: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y.
- Прибор имеет цифровое отсчетное устройство. Результаты измерений отображаются на цветном экране с диагональю 8 дюймов и возможностью сенсорного управления.
Программное обеспечение
Твердомер имеет встроенное программное обеспечение, которое обладает такими функциями, как:
- управление прибором;
- автокоррекция/автопоправка на кривизну для работы с изделиями цилиндрической или сферической формы;
- установка диапазона допустимых значений, звуковое оповещение при выходе значений из указанного предела;
- определение температуры для соблюдения температурного режима при выполнении специальных задач;
- хранение данных: 200 групп результатов с сохранением 10 значений в каждой из них (выбранная шкала, нагрузка, значение твёрдости, температура и т. д.);
- статистическая обработка результатов (вычисление минимального, среднего и максимального значения);
- сохранение данных в таблицу MS Excel;
- отправка данных на ПК с помощью USB-кабеля;
- печать отчетов с помощью интегрированного принтера;
- частичная автокалибровка точности приложения нагрузки с помощью программных средств.
Измеряемые материалы
- Ферромагнитные металлы: черные металлы, литая сталь, легированная сталь и другие.
- Немагнитные металлы: алюминий, бронза, свинец и другие.
- Резина.
- Пластмасса, композиты.
- Фрикционные материалы.
Также предусмотрена возможность измерения поверхностной твёрдости материалов после специальной обработки: науглероживание, азотирование, цементация, закалка, наплавка, напыление, электро-осаждение и т. д.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 85094-22 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Аналоги
- «Метолаб», г. Москва: МЕТОЛАБ 202
- «Метротест», г. Нефтекамск ИТР 15/150-АМ
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене твердомера ТР, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Модель твердомера, метрологические характеристики |
ТР |
| Шкалы твердости Роквелла |
HRA, HRB(W), HRC |
| Шкалы твердости Супер-Роквелла |
HRN, HRT(W) |
| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
147,1 (15); 294,2 (30); 441,3 (45) |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,5 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
±2,0 |
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) |
29,42 (3) |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,66 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
±2,0 |
| Диапазон измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
|
| Диапазон измерений твердости по шкалам Супер-Роквелла |
от 70 до 90 вкл. HR15N от 90 до 94 вкл. HR15N от 40 до 76 вкл. HR30N св. 76 до 86 вкл.HR30N от 20 до 78 HR45N от 62-93 HR15T(W) от 15 до 70 вкл. HR30T(W) св. 70 до 82 вкл. HR30T(W) от 10 до 72 HR45T(W) |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
|
|
| Модель твердомера, технические характеристики |
ТР |
| Шкалы твердости Роквелла |
HRA, HRB(W) |
| Диапазон определения твердости по шкалам Роквелла |
от 20 до 70 HRA от 20 до 100 HRB |
| Шкалы твердости Роквелла |
HRD, HRF, HRG |
| Диапазон определения твердости по шкалам Роквелла |
от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG |
| Шкалы твердости Роквелла |
HRL, HRM, HRR |
| Диапазон определения твердости по шкалам Роквелла |
от 50 до 115 HRL от 50 до 115 HRM от 50 до 115 HRR |
| Тип нагружения |
автомат |
| Диапазон времени выдержки, с |
от 0 до 99 |
| Наличие памяти |
200 групп по 10 значений в каждой |
| Интерфейс связи с ПК |
USB, RS232 |
| Глубина зева/расстояния до стенки от центра индентора, мм |
160 |
Макс. высота измеряемого изделия, мм:
|
|
Габаритные размеры, мм, не более:
|
|
| Масса, кг, не более |
80 |
Параметры электрического питания:
|
|
| Средний срок службы твердомеров, лет, не менее |
10 |
Рабочие условия эксплуатации:
|
|
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. |
||
| Модель ТР - упаковочный лист. | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Индентор шариковый (WC) |
Ø 1,588 мм |
1 |
Сменный |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Мера твердости по С-Роквеллу |
70-82HR30T |
1 |
Без поверки |
|
14 |
Мера твердости по С-Роквеллу |
42-55HR30N |
1 |
Без поверки |
|
15 |
Мера твердости по С-Роквеллу |
88-92HR15N |
1 |
Без поверки |
|
16 |
Отвёртка |
|
1 |
|
|
17 |
Кейс упаковочный |
|
1 |
|
|
18 |
Чехол для защиты от пыли |
|
1 |
|
|
19 |
Кабель электропитания |
|
1 |
|
|
20 |
Кабель для соединения с ПК |
|
1 |
|
|
21 |
Уровень для установки |
|
1 |
|
|
22 |
Предохранители |
|
2 |
Сменные |
|
23 |
Кожух индентора для работы с шариковой оправкой |
|
1 |
|
|
24 |
Руководство по эксплуатации |
|
1 |
|
|
25 |
Упаковочный лист |
|
1 |
|
|
26 |
Сертификат |
|
1 |
|
|
27 |
Первичная поверка (услуга) |
|
1 |
