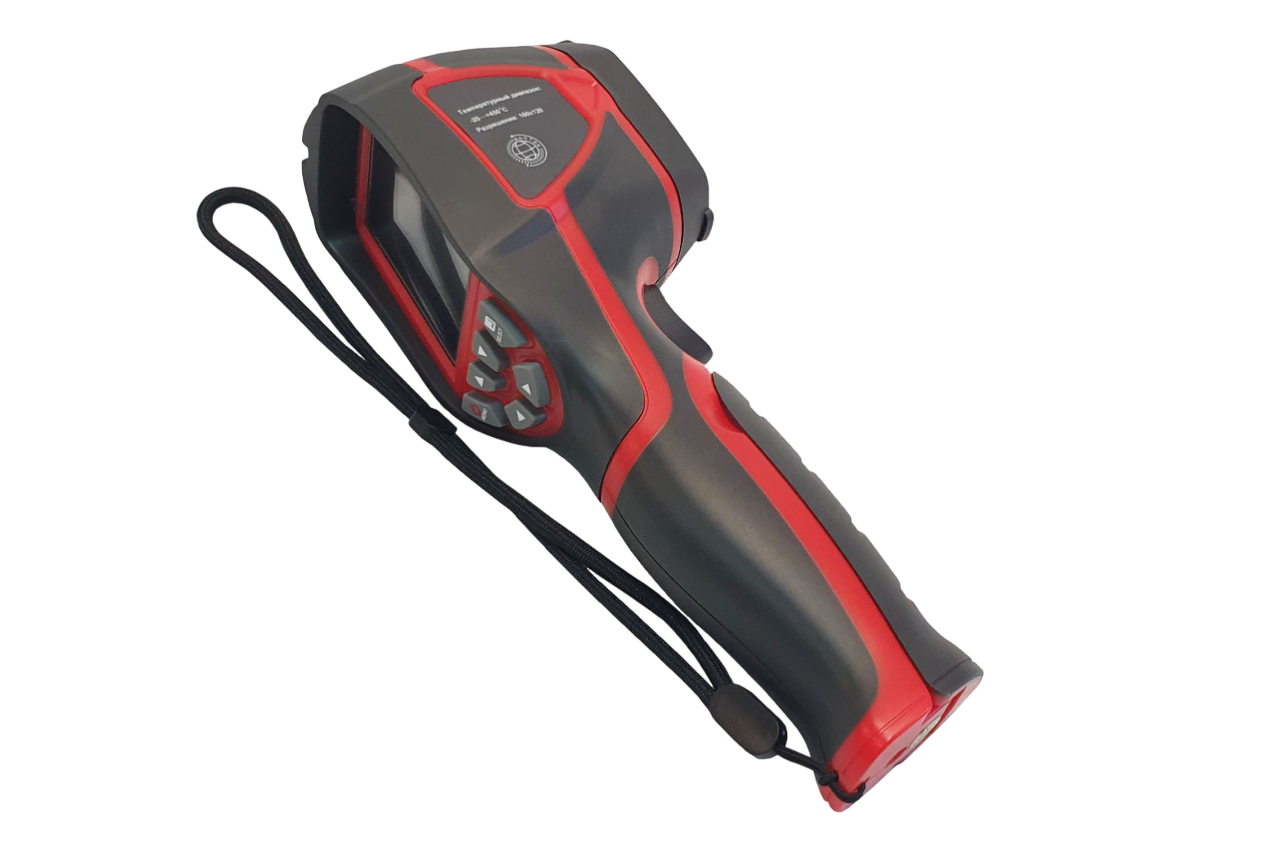

Тепловизор инфракрасный измерительный В7-ТВ3320 с поверкой

В интернет-магазине КИТЕСТ вы можете купить инфракрасный тепловизор В7-ТВ3320 с поверкой от компании «Восток-7».

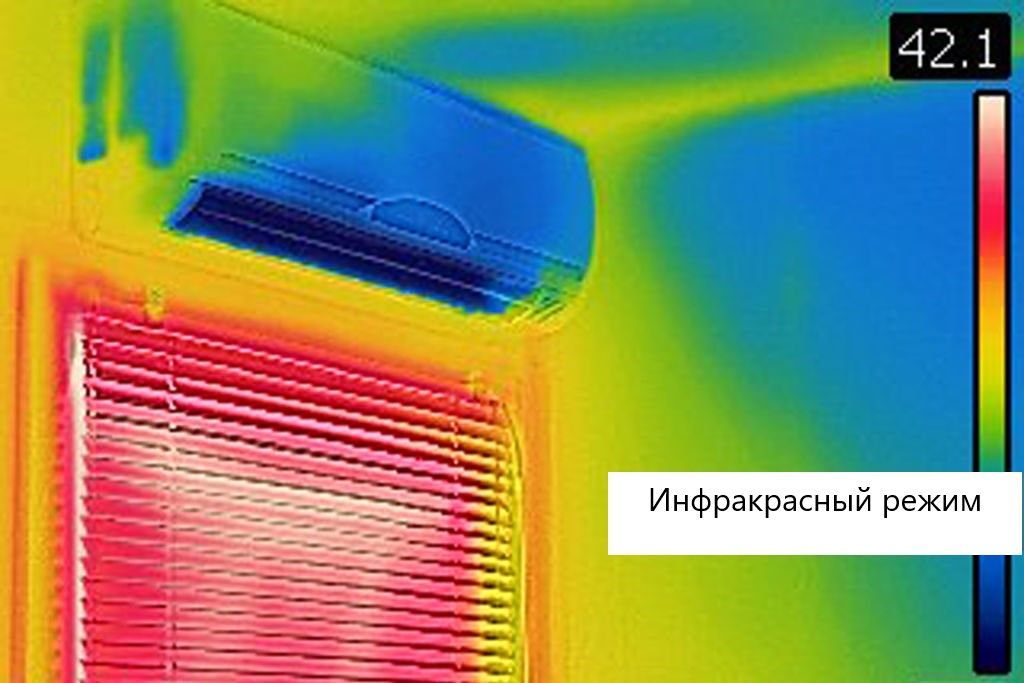

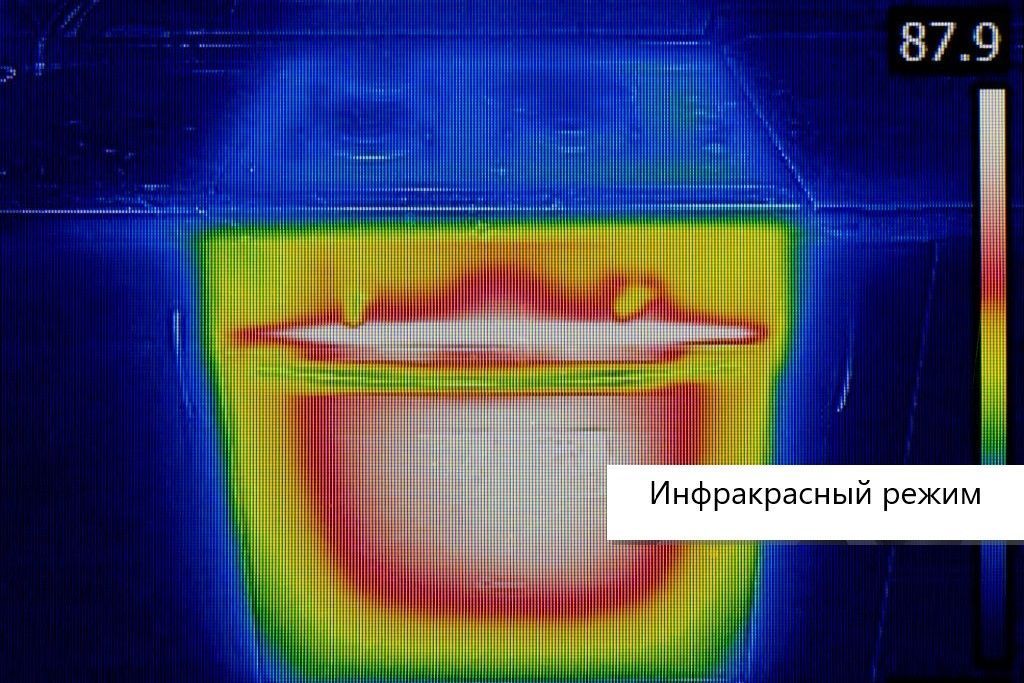

Прибор используется для бесконтактного измерения температуры объектов. Благодаря тому, что инфракрасное тепловое изображение определяется мгновенно и точно, тепловизоры широко используются как в быту, так и в промышленности:

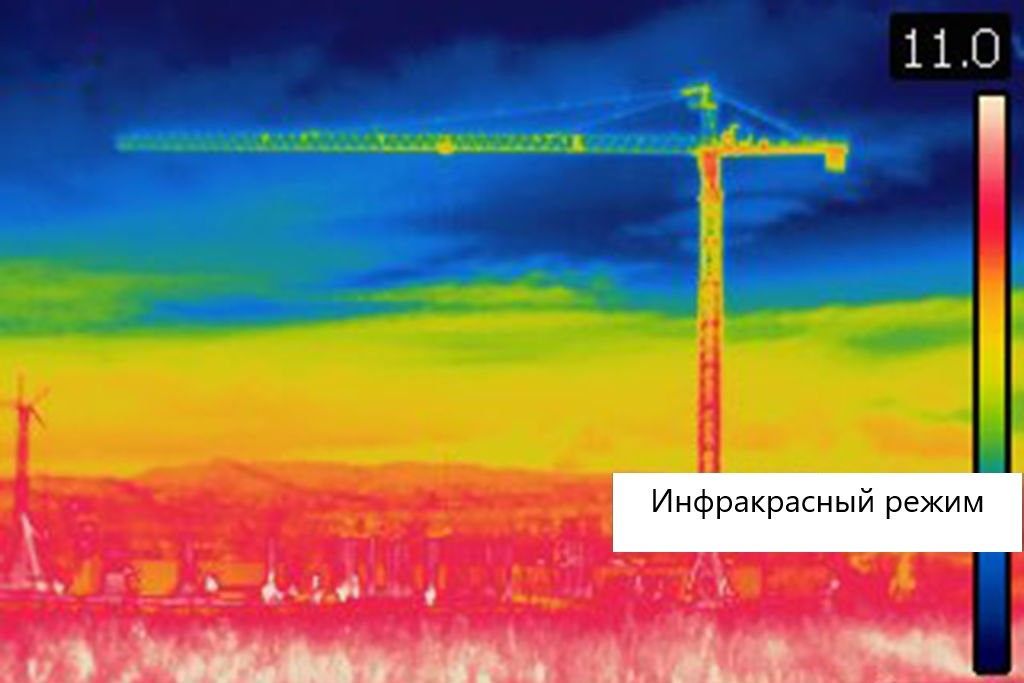

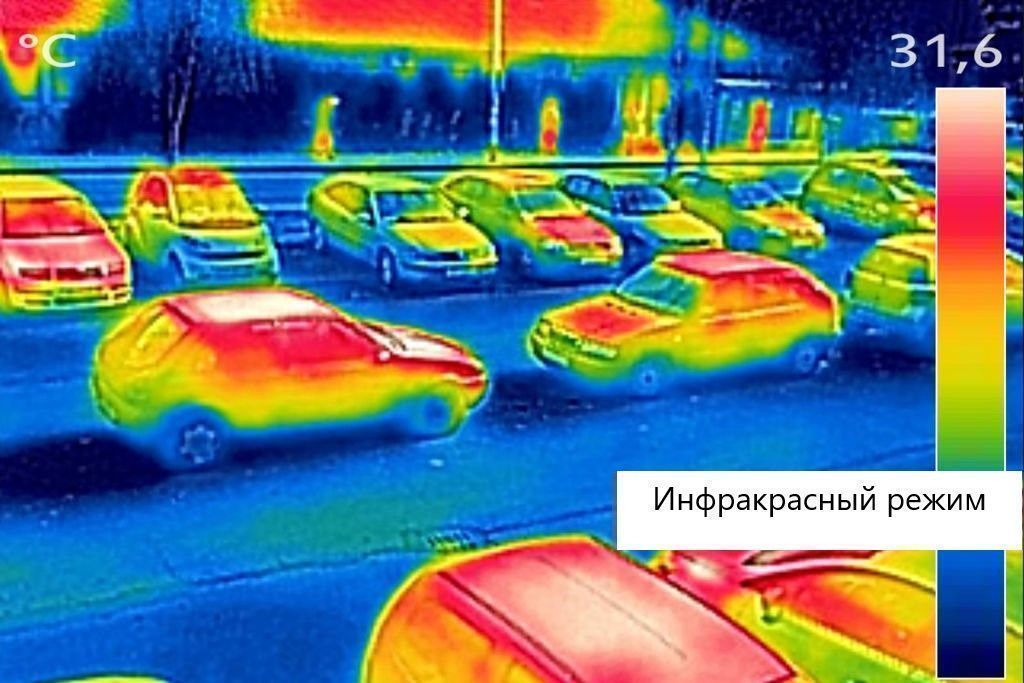

• для проведения технической инспекции и контроля в автомобилестроении, машиностроении, металлургии, угольной и нефтехимической промышленности;

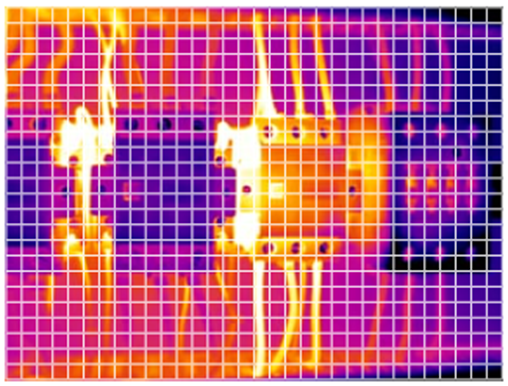

• в электроэнергетике – для поиска высоких напряжений и электрического тока (например, во время контроля силового оборудования, трансформаторных линий и др.);

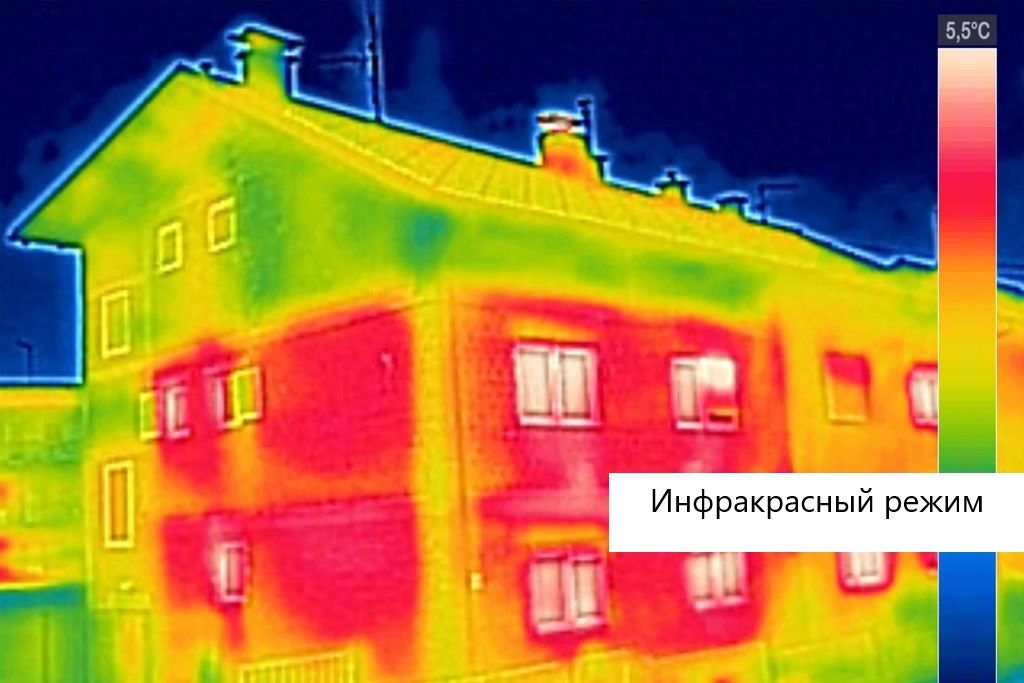

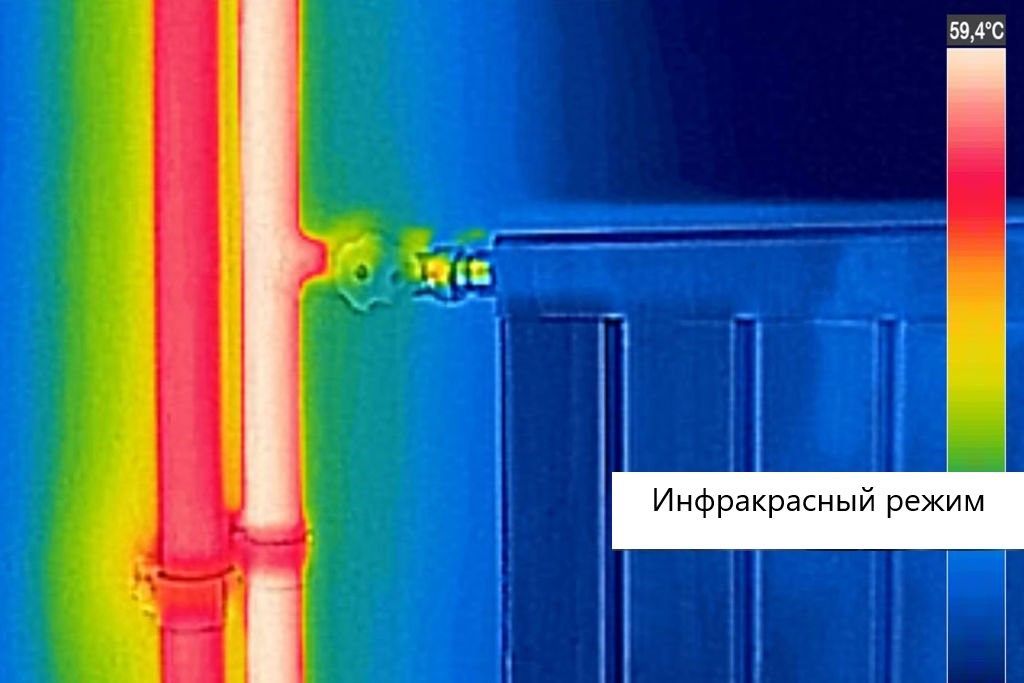

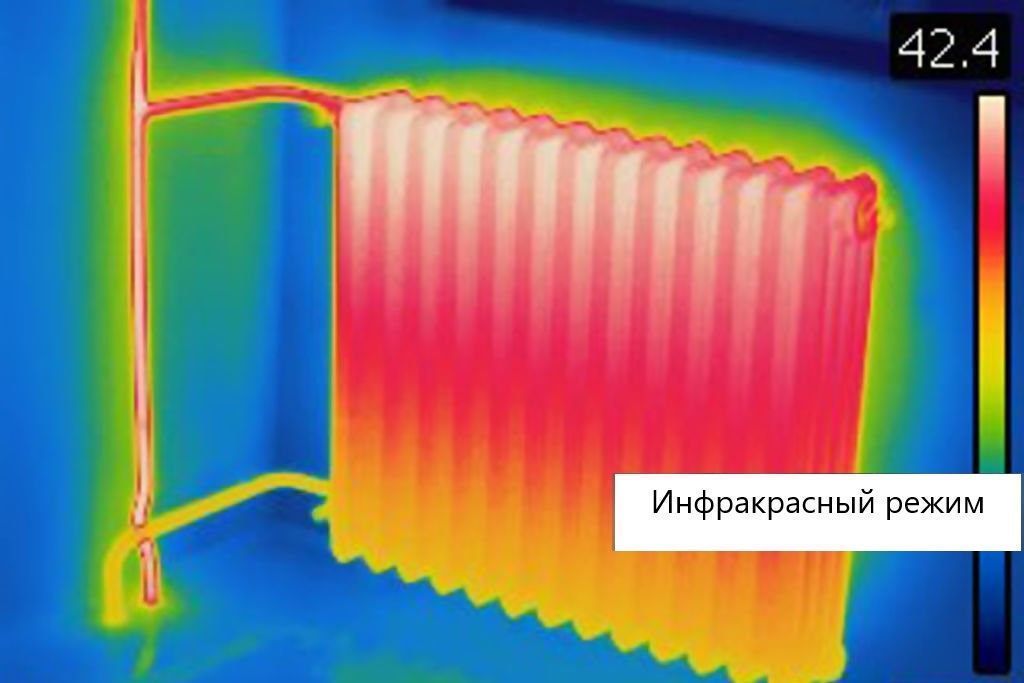

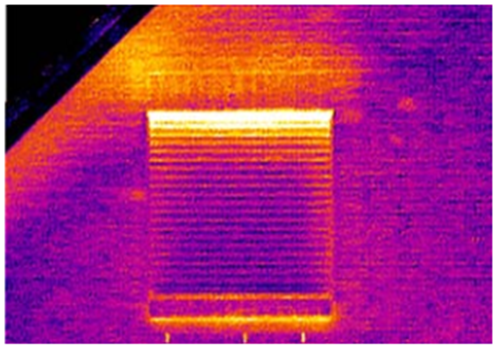

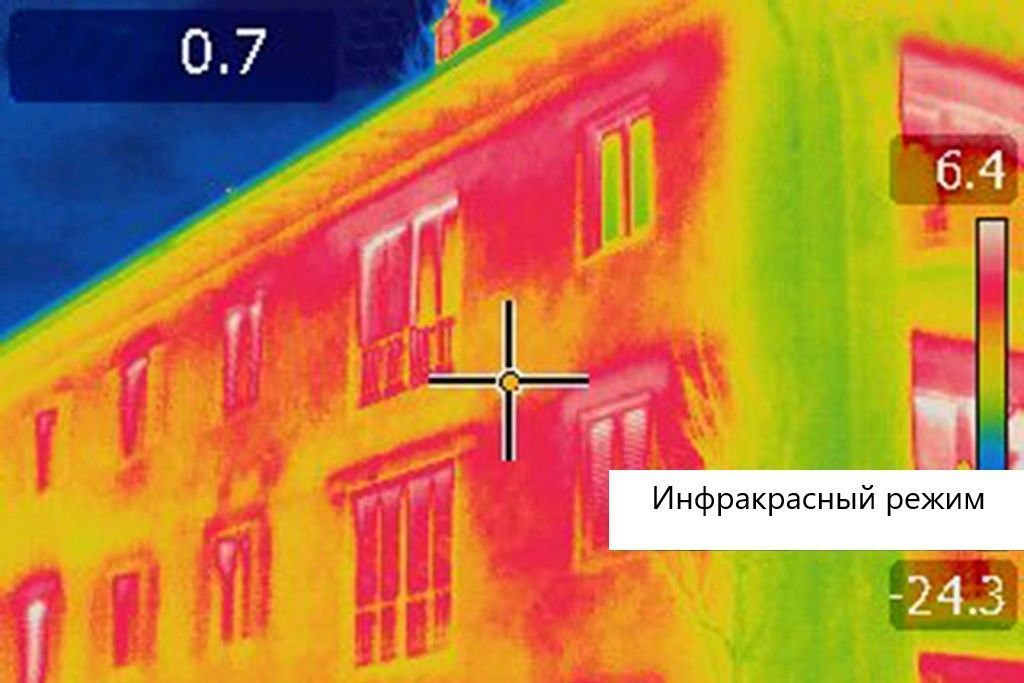

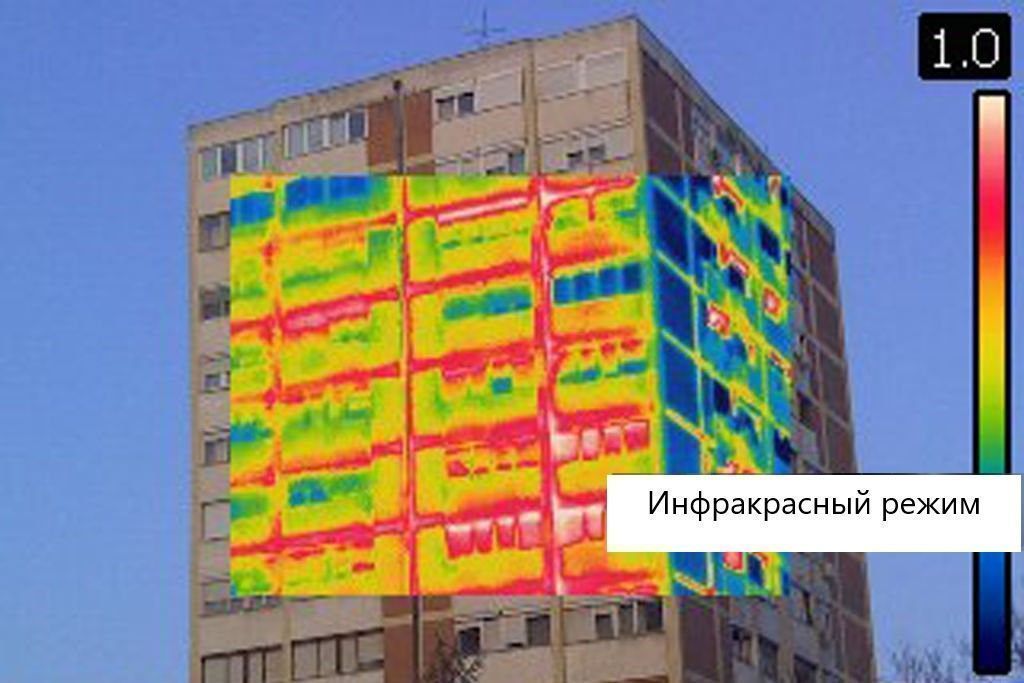

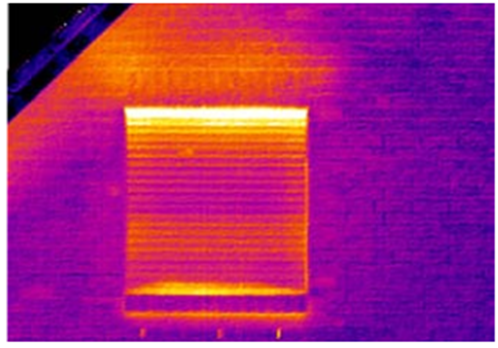

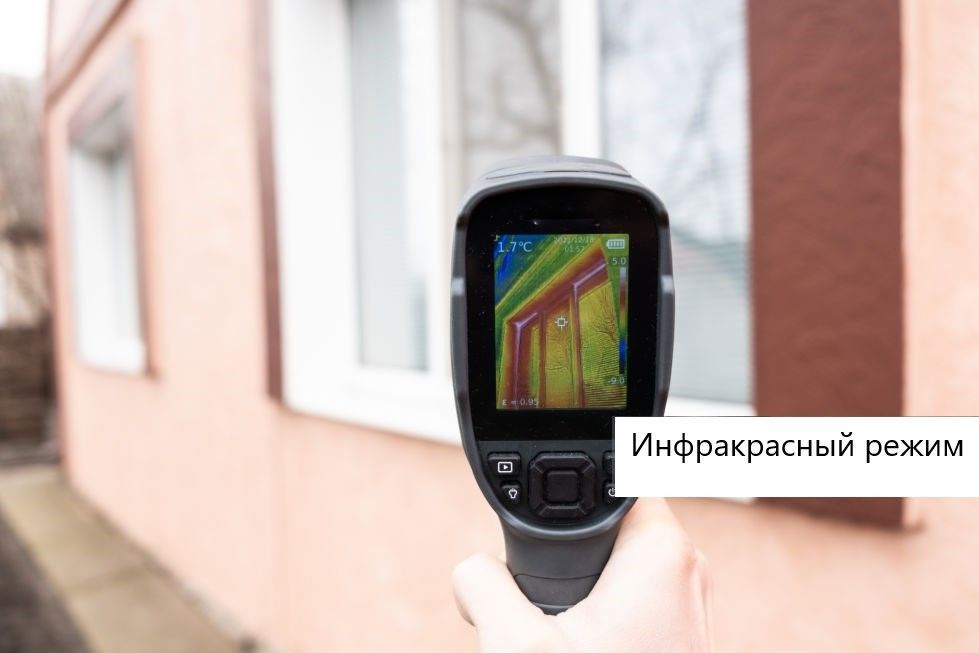

• в строительстве – для энергетического аудита, локализации труб водоснабжения и отопления, поиска «мостиков холода» (мест утечки воды и тепла) при диагностике теплых полов, батарей отопления и бойлеров;

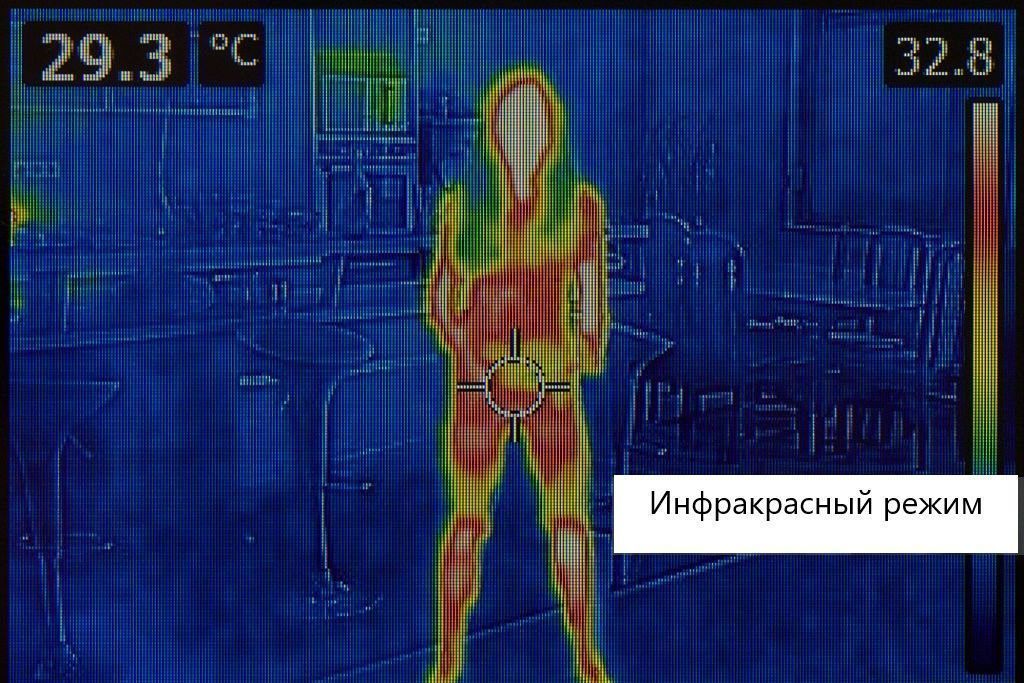

• в сфере пожарной безопасности и ликвидации чрезвычайных ситуаций – для обнаружения скрытых очагов горения и тления, для поиска людей;
• для поиска мелких животных и контроля термитов в зданиях.

Особенности

• Прибор имеет простую конструкцию и относится к бюджетному ценовому сегменту.
• Прибор достоверно регистрирует и протоколирует температуру объектов. Прибор поставляется с поверочным свидетельством, подтверждающим соответствие метрологических характеристик действующим стандартам. Следовательно, показания тепловизора можно использовать для подготовки официальной документации или отчетов.
• Пользователь может задать минимальные и максимальные уровни по температуре, при выходе за которые издается тревожный сигнал.

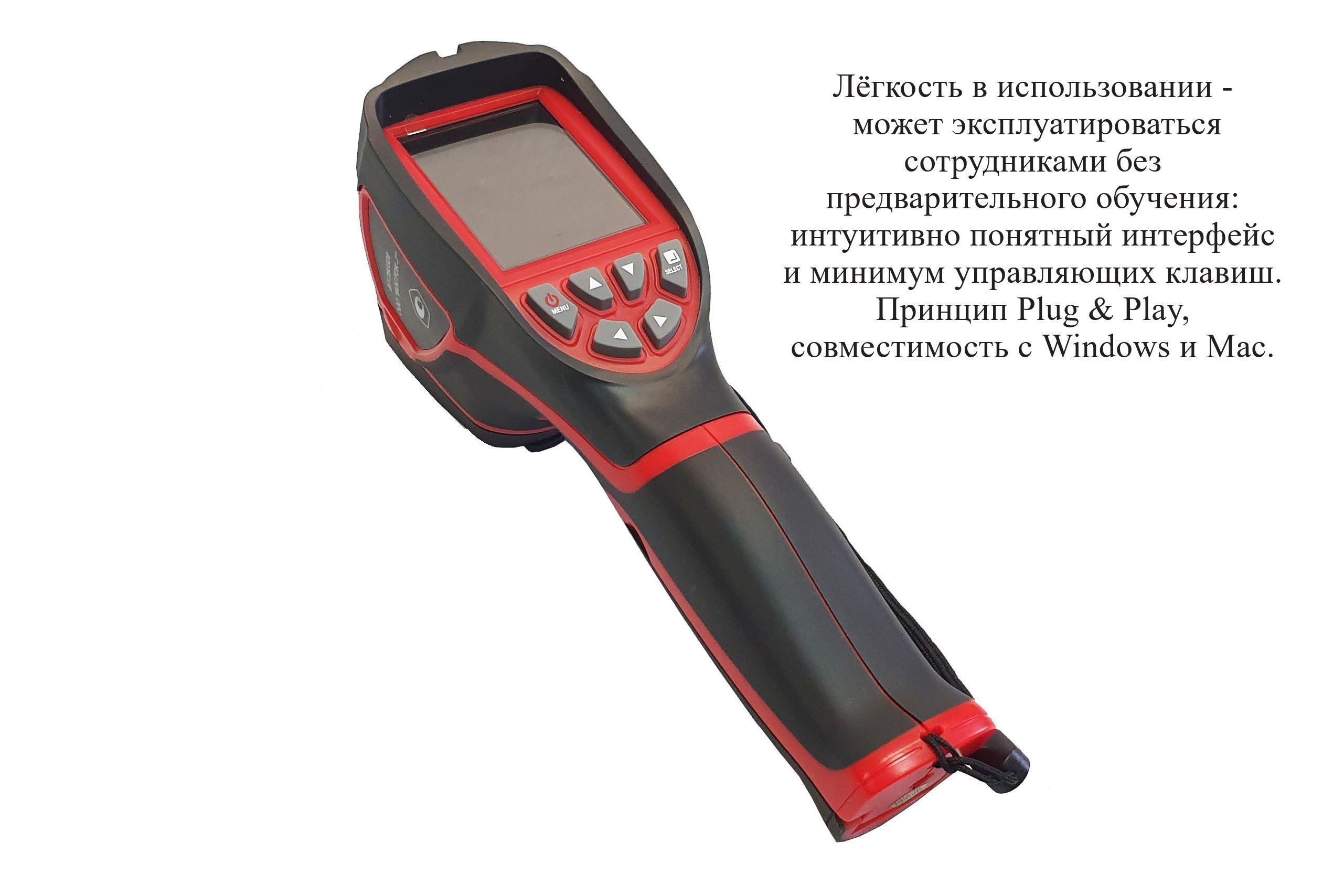

• Прибор имеет понятное меню и минимум кнопок для управления. Поэтому он прост в использовании и не требует инструктажа.

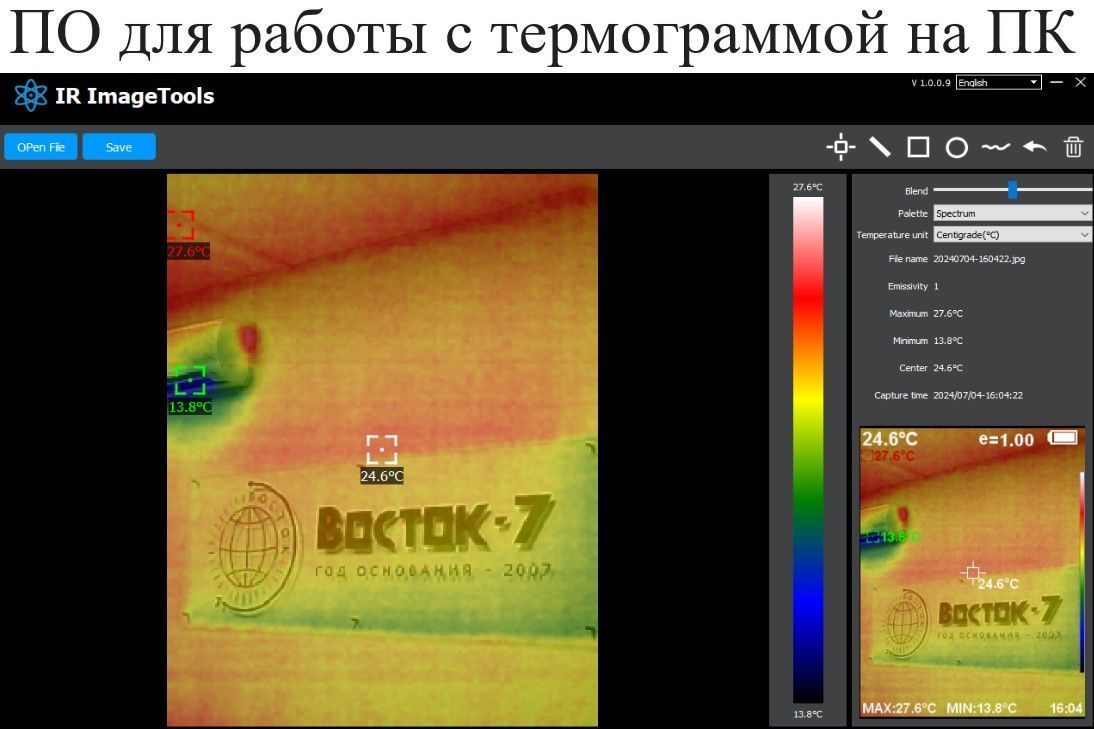

• Имеется функция передачи данных на компьютер через подключение по USB. Дополнительное ПО не требуется. Прибор совместим как с ПК на Windows, так и на Mac.
• По выбору пользователя температура на экране отображается в шкале по Цельсию или Фаренгейту.

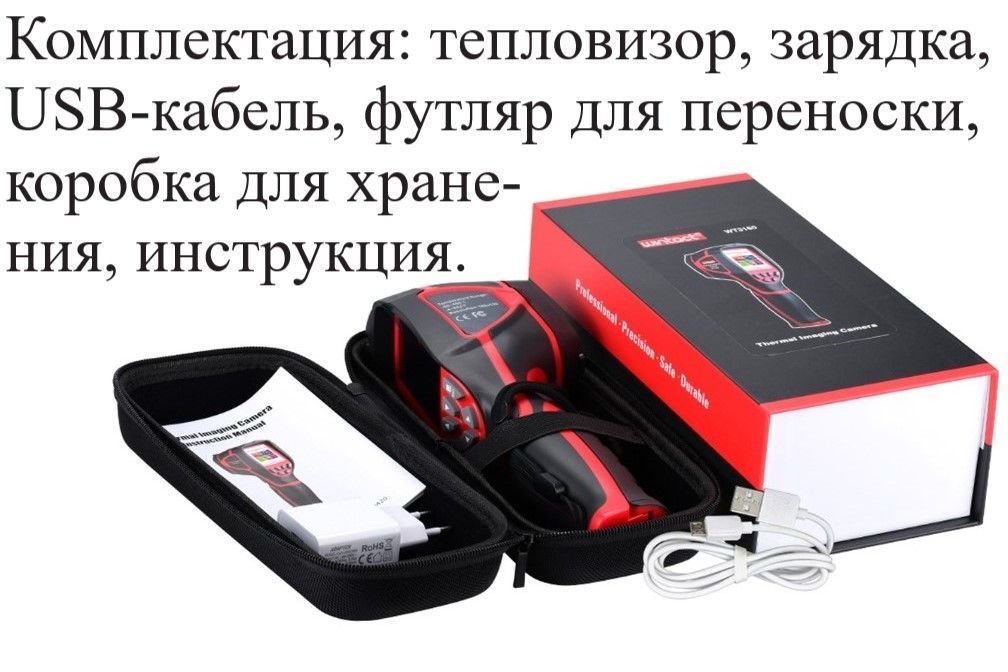

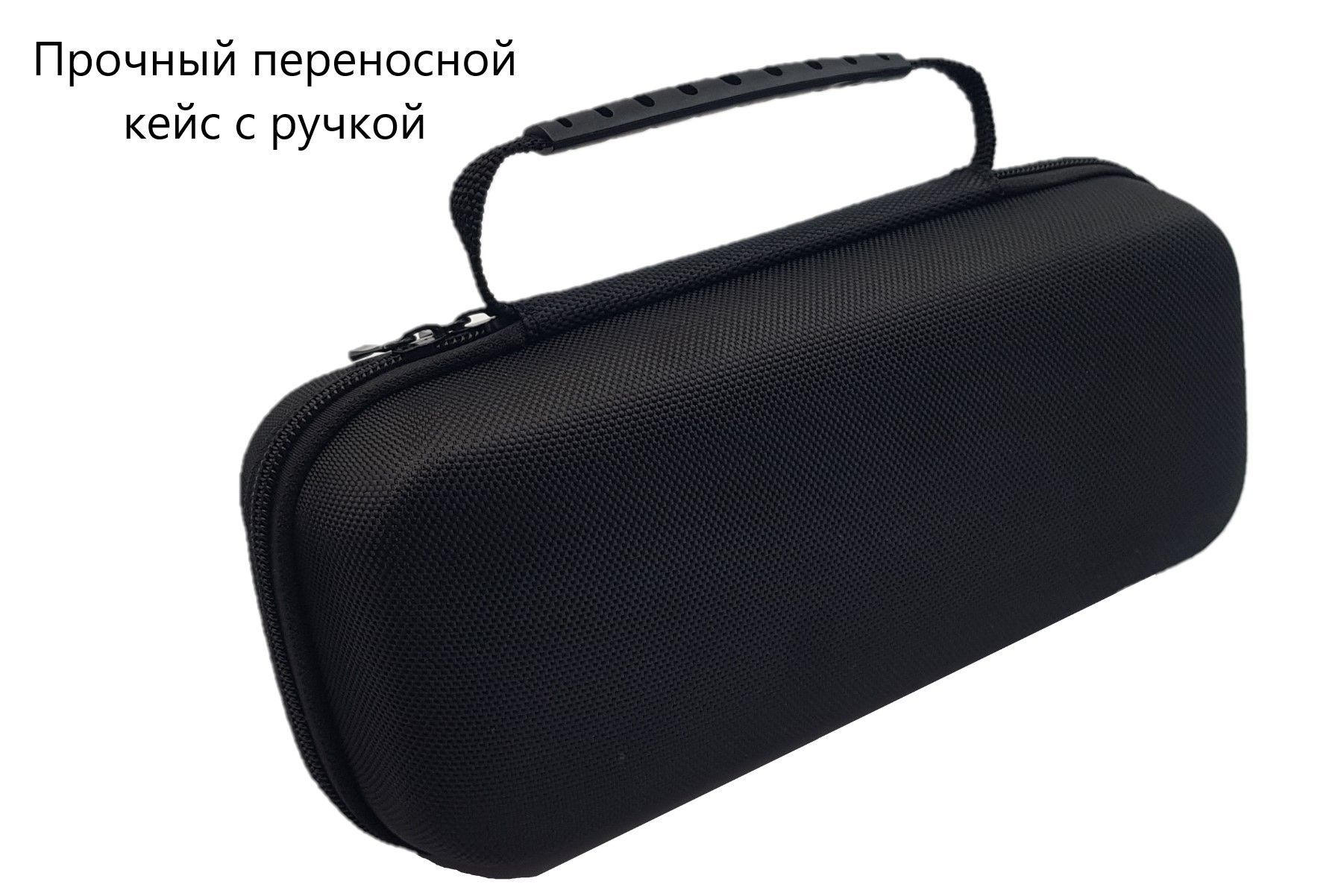

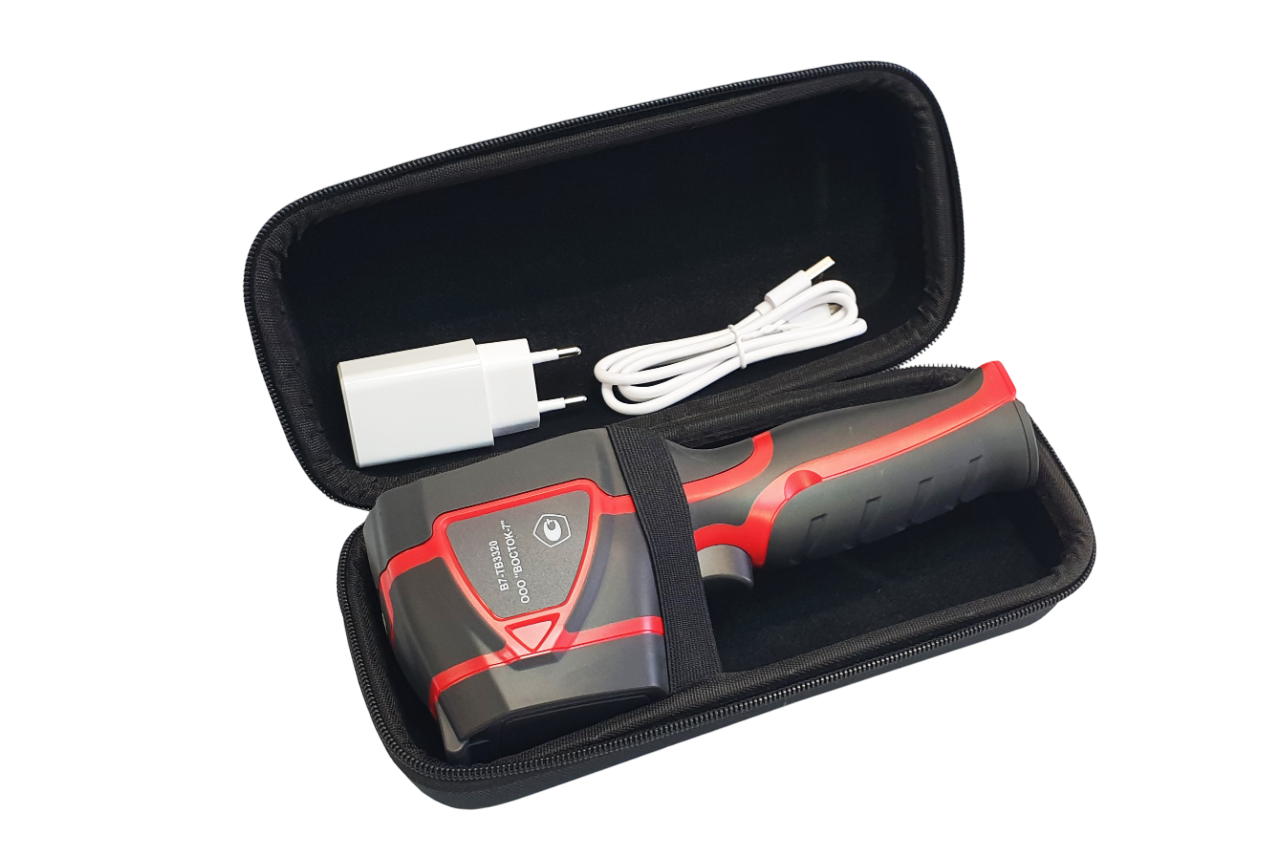

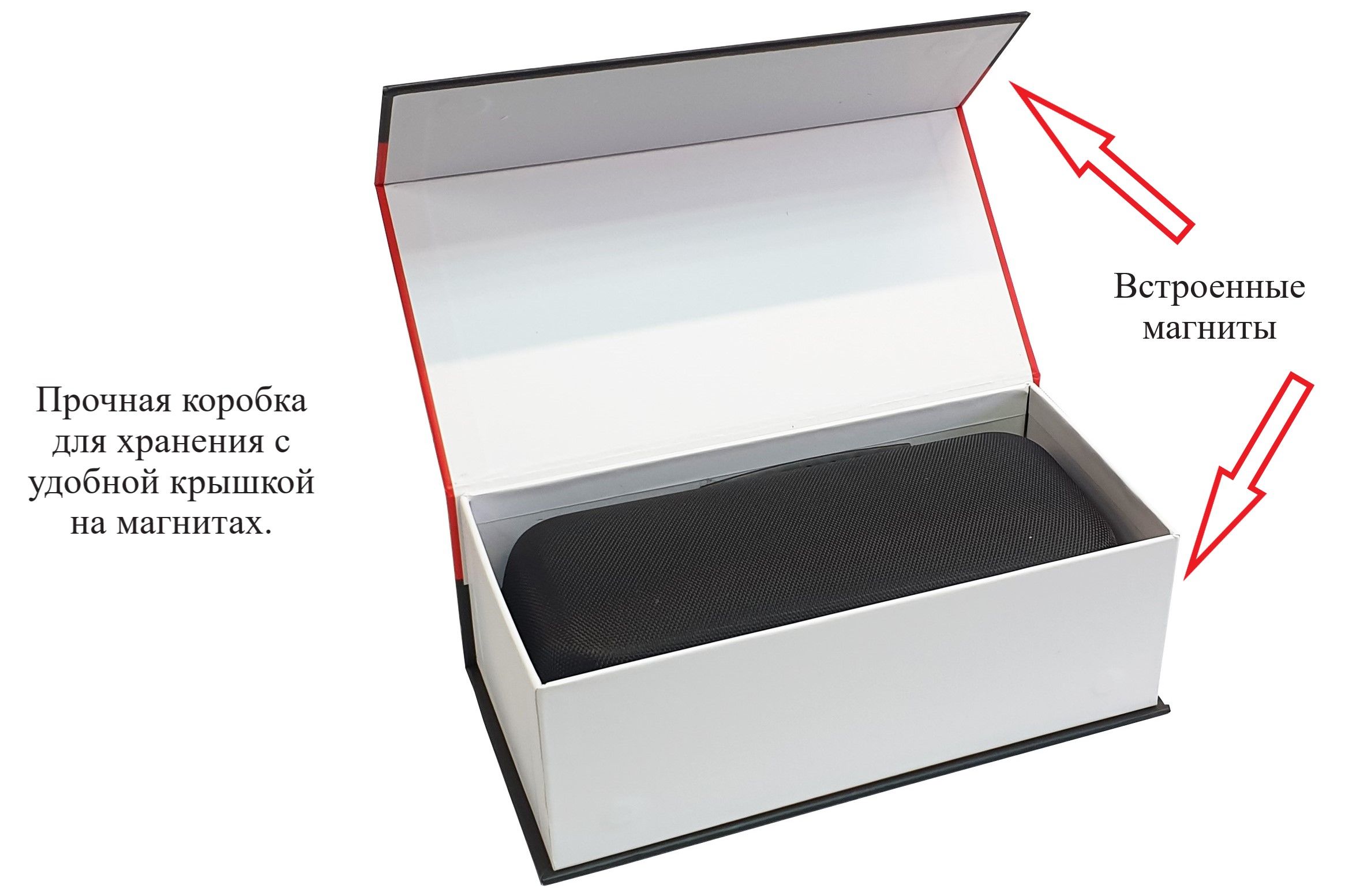

• Тепловизор и кабель USB хранятся в прочном носимом кейсе. Прибор поставляется в коробке, которая имеет крышку на магнитах.
• В рукоятке имеется резьба для закрепления тепловизора на штативе, который приобретается дополнительно.

Основные параметры прибора

• Диапазон измеряемой температуры: от -20°C до +300°C
• Погрешность: ±2°C (для диапазона от -10°C до +100°C; для других – больше)
• Порог температурной чувствительности (NETD): ≤0,07°C
• Спектральный диапазон: от 8 до 14 мкм
• Угол поля зрения (FOV): 56,0°х42,0°
• Пространственное разрешение: 3,05 мрад
• Изменяемый коэффициент излучательной способности: от 0,01 до 1,00

Конструкция

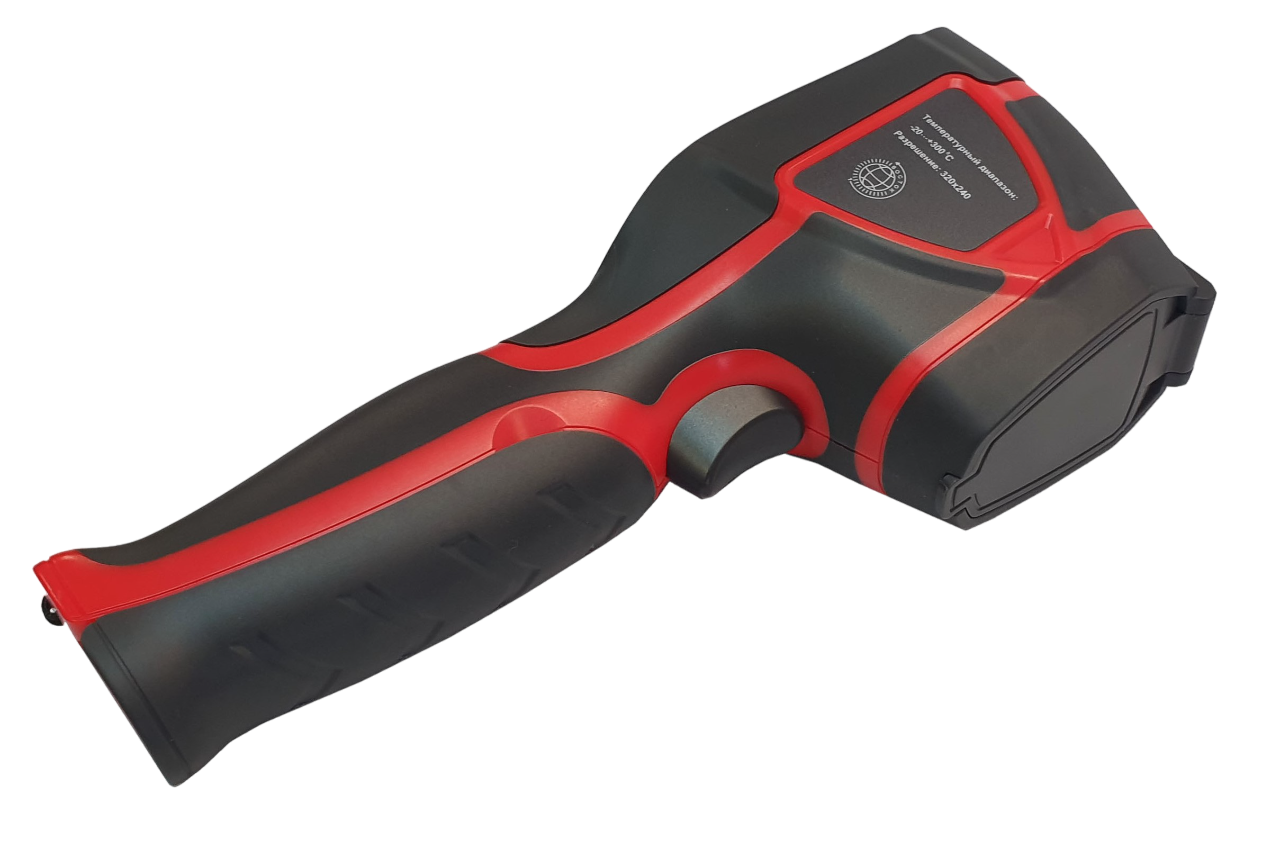

Тепловизор В7-ТВ3320 – это портативный оптико-электронный измерительный прибор на основе микропроцессора, который работает в инфракрасной области электромагнитного спектра.

Приемник создан на основе неохлаждаемой микроболометрической матрицы инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Матрица детектора имеет размер 320х240 пикселей.

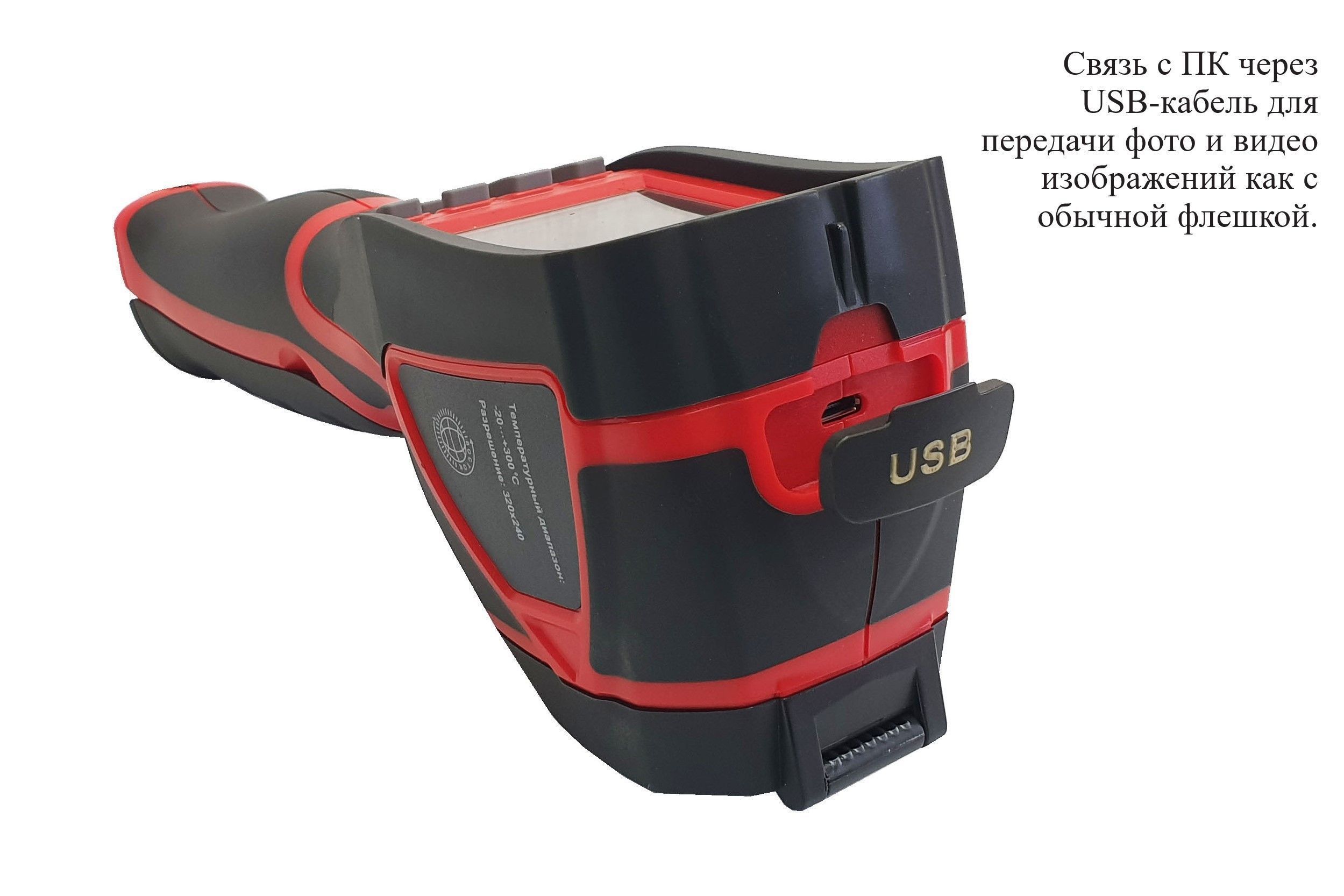

На лицевой стороне пластикового корпуса размещены жидкокристаллический экран и кнопки для управления. Сверху находится USB-порт.

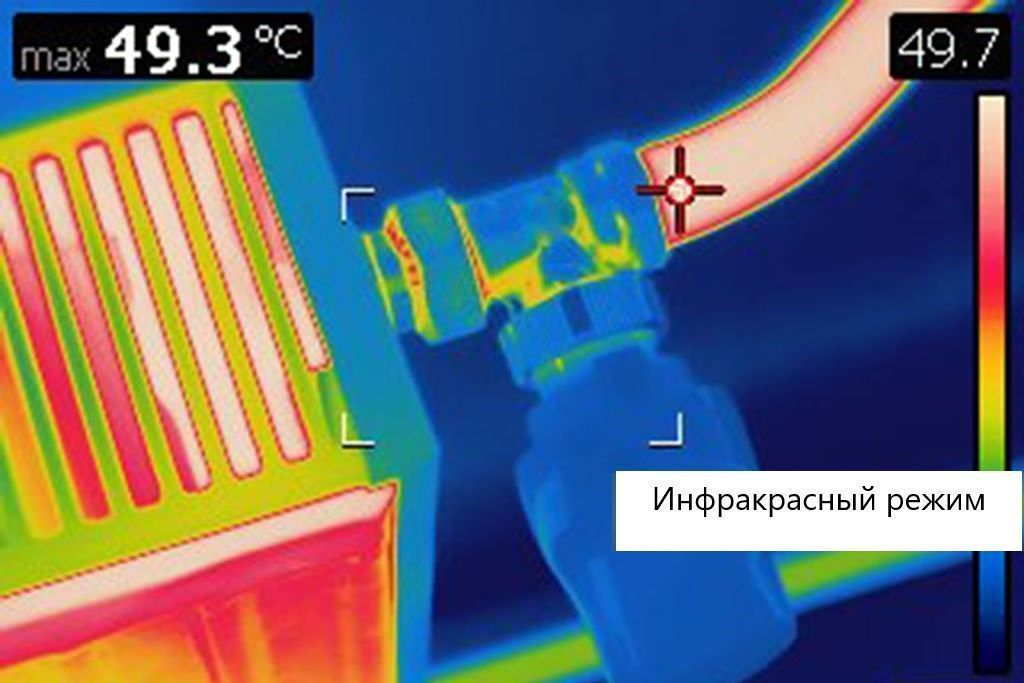

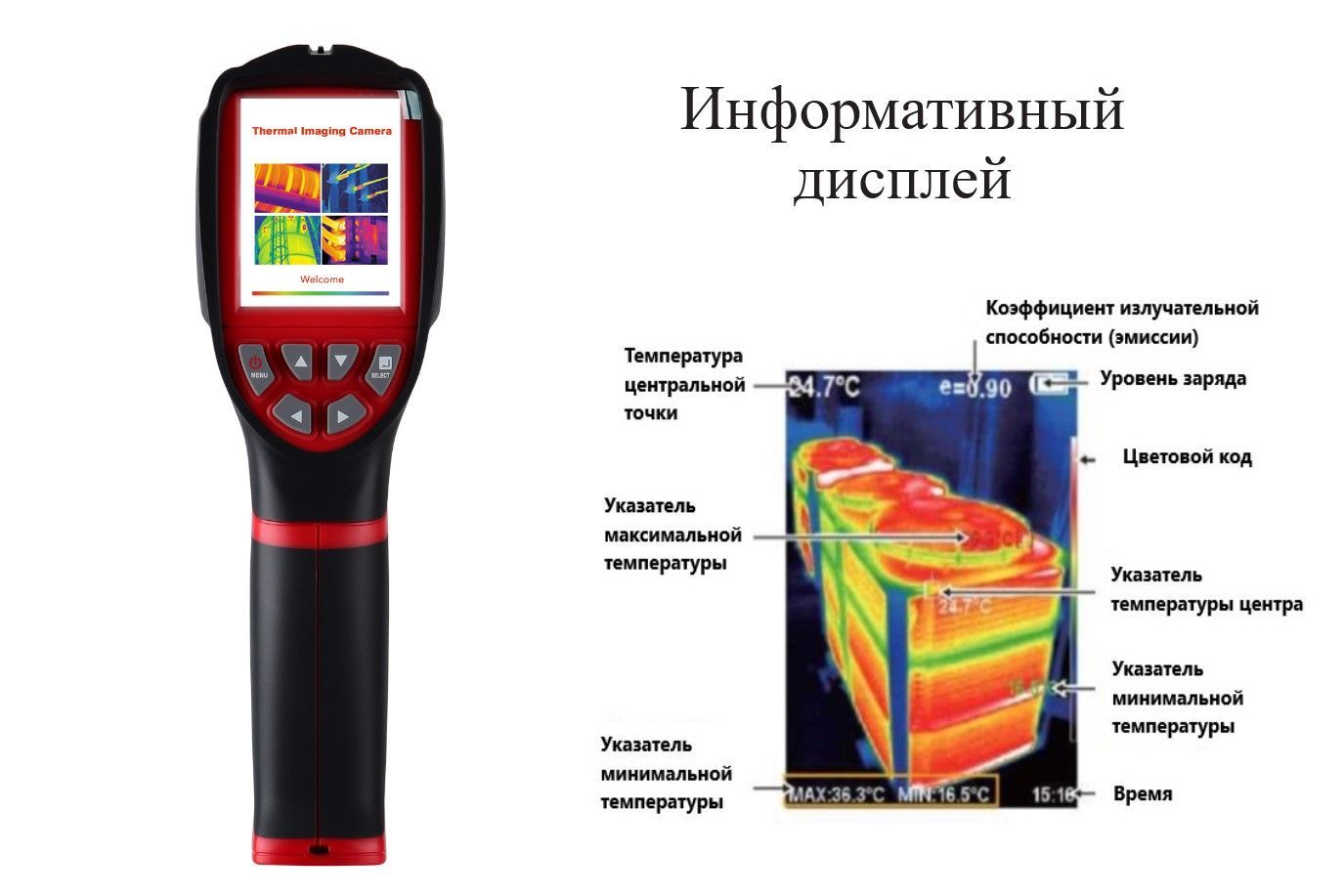

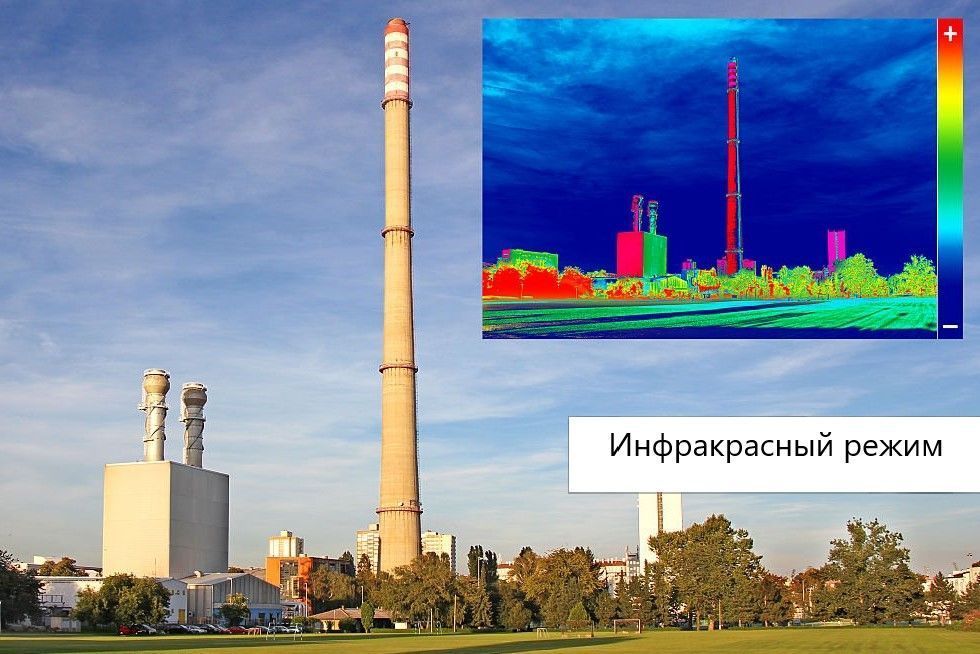

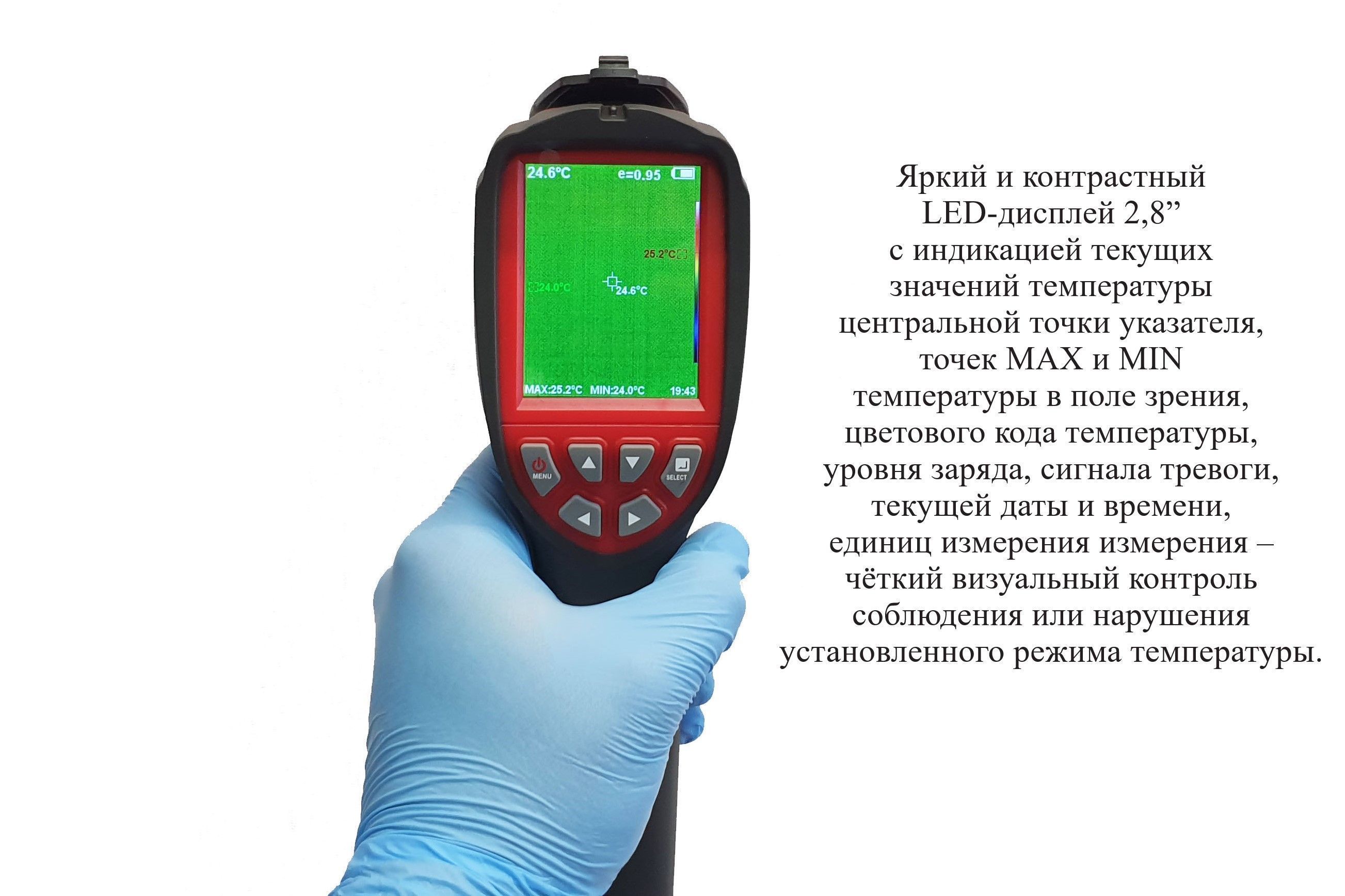

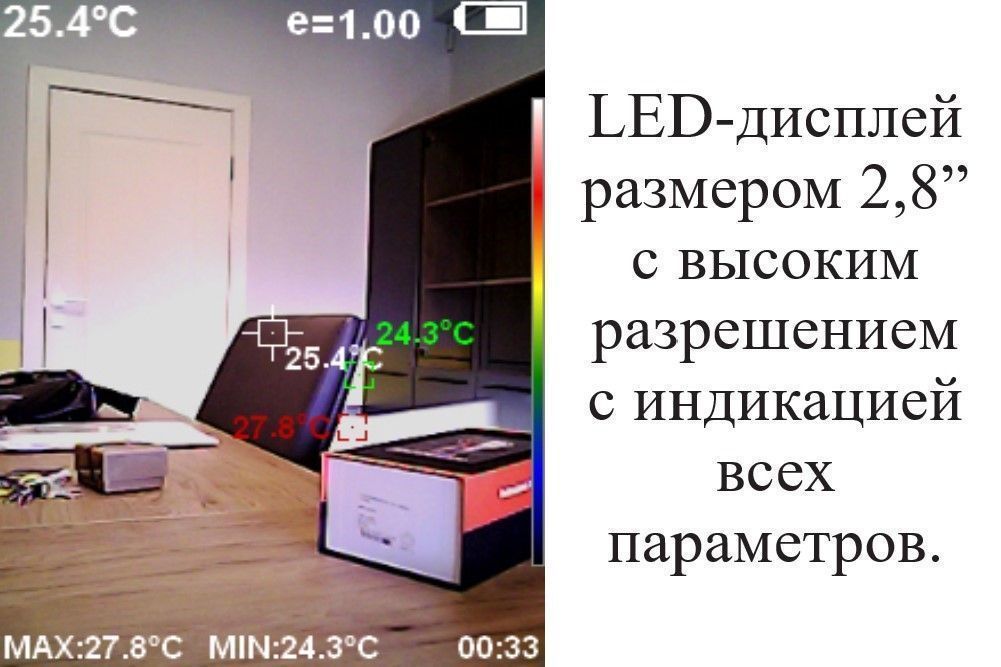

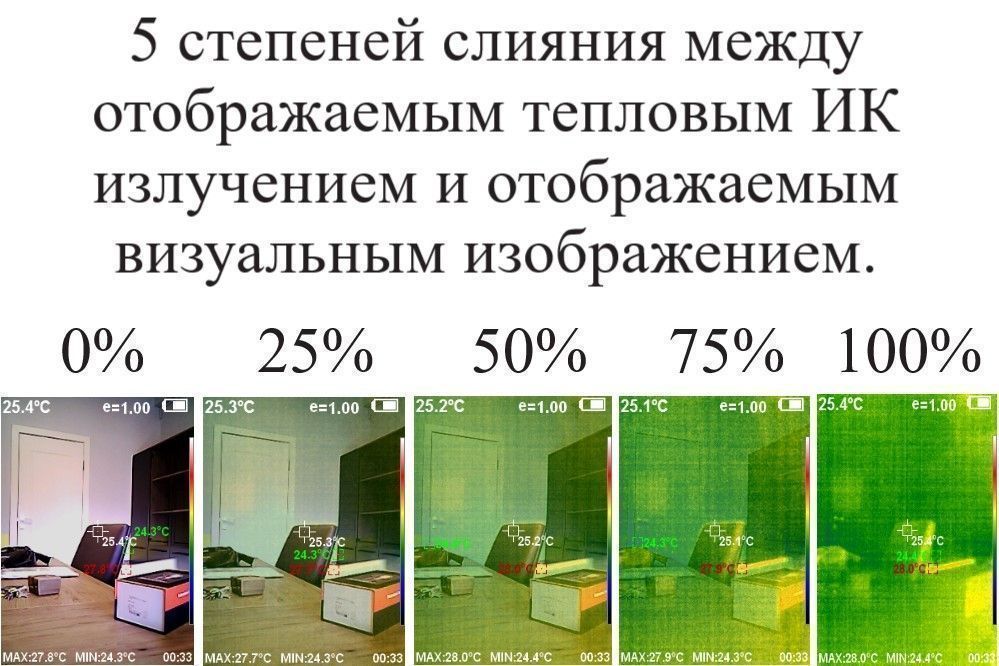

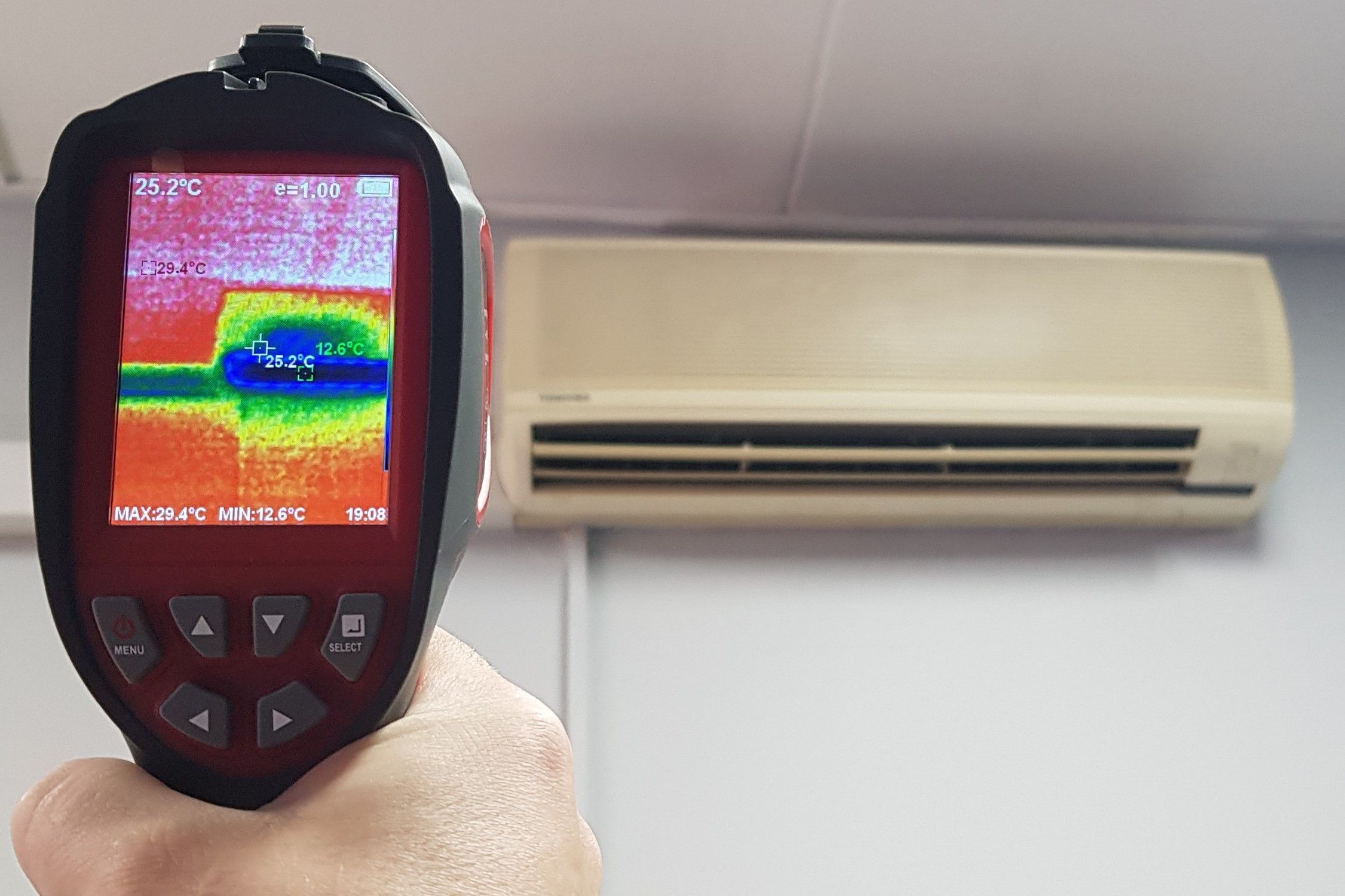

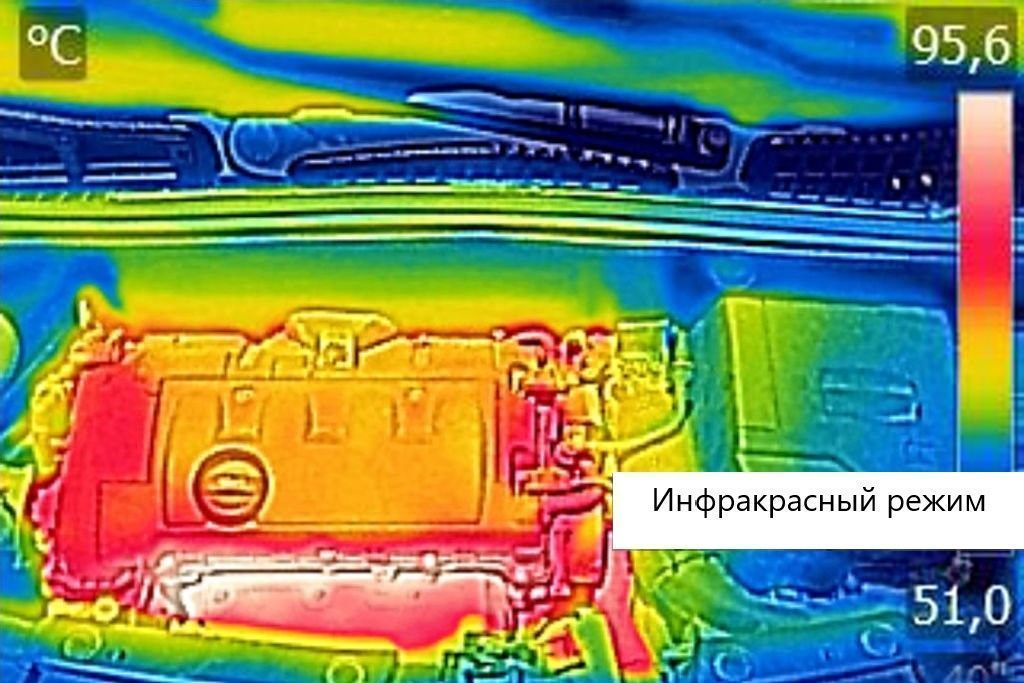

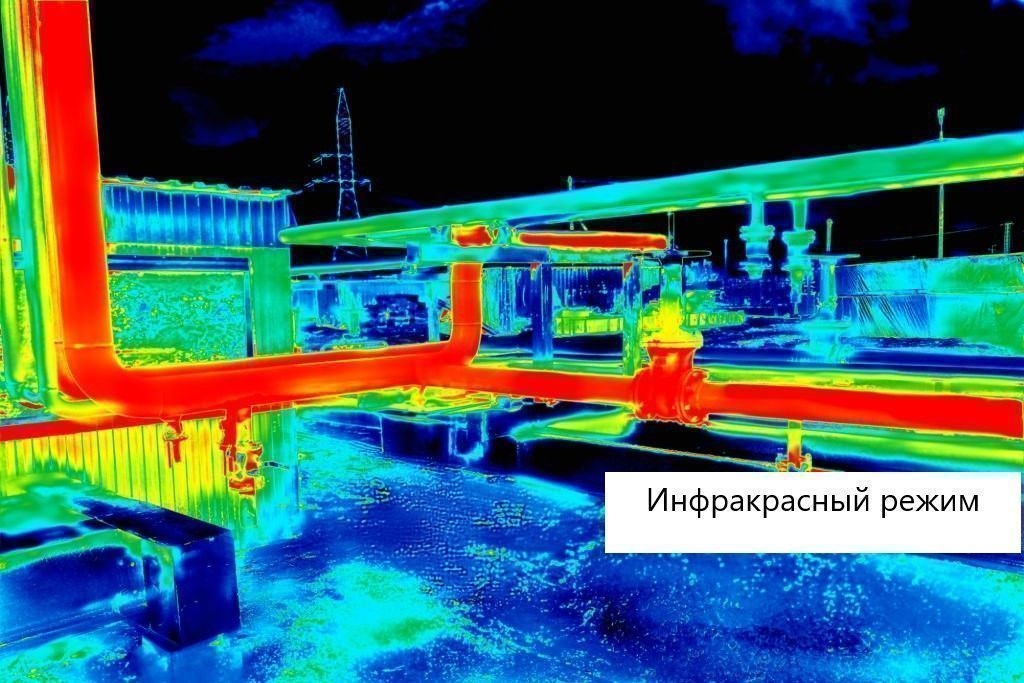

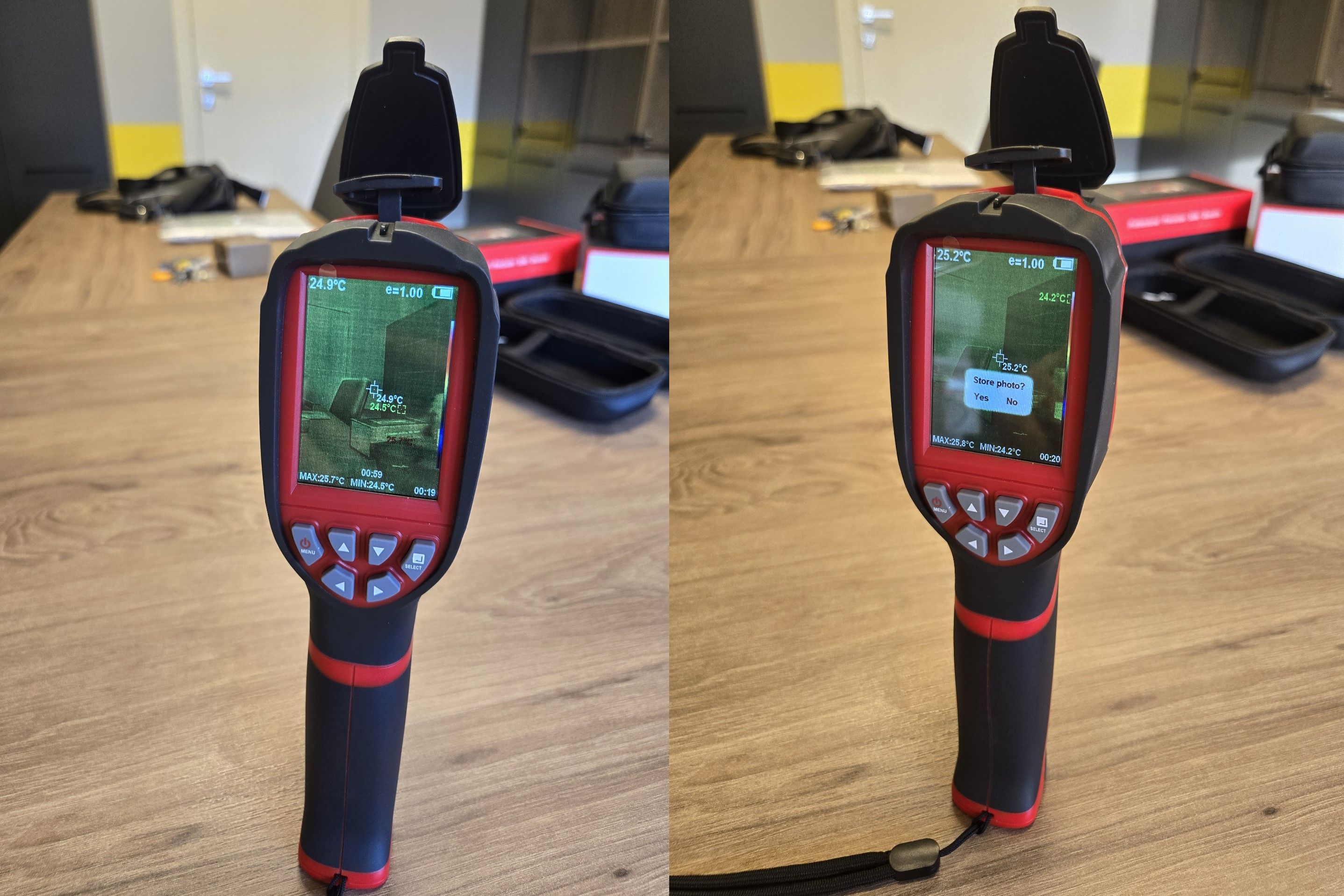

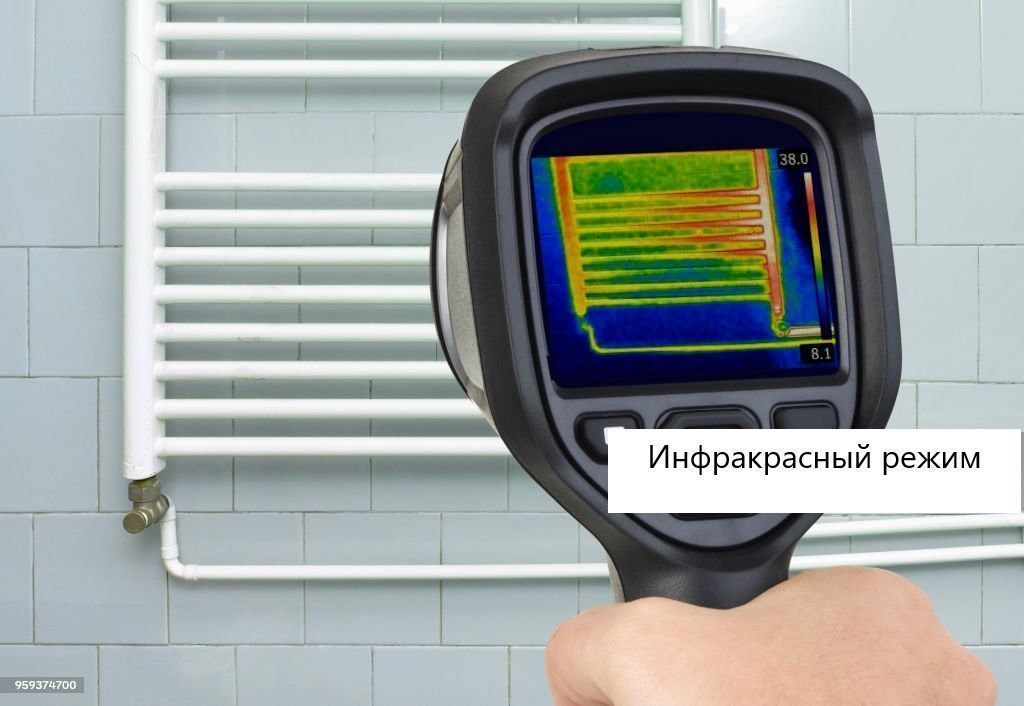

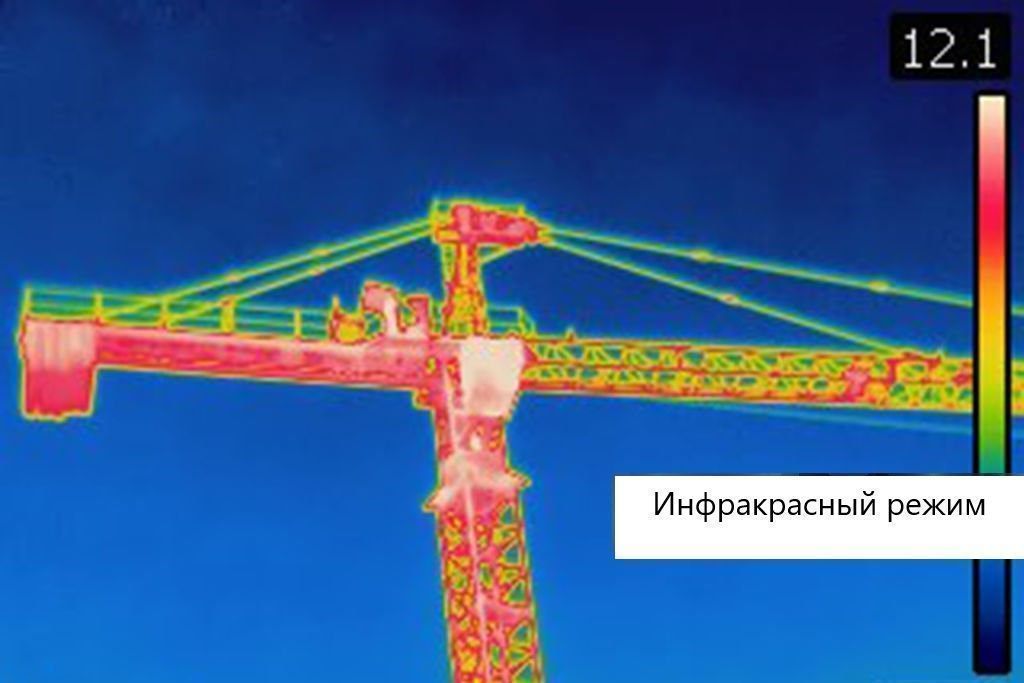

Дисплей имеет диагональ 2,8”. На нем отображаются текущие значения температуры на центральной точке указателя; минимальная и максимальная температура в поле зрения; уровень заряда; тревожный сигнал; дата и время; тип температурной шкалы. Имеется два режима индикации: «Инфракрасный», «Режим слияния с двойным освещением».

Температурам присвоены различные цветовые коды, которые обеспечивают улучшенную визуализацию изображений и разницы температур. Всего имеется 5 палитр: «Радуга», «Оксид железа красный», «Холодный цвет», «Черно-белый», «Бело-черный».

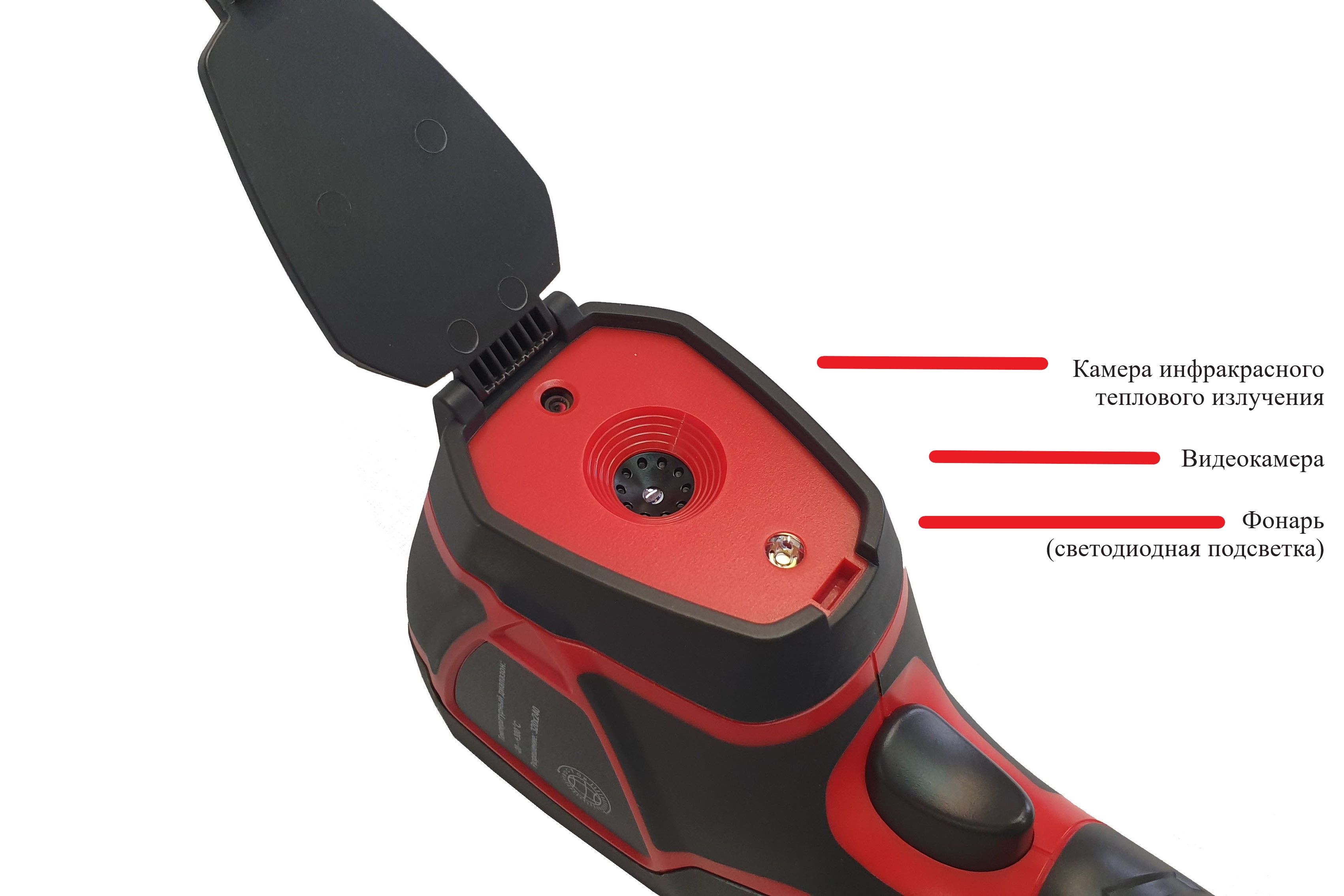

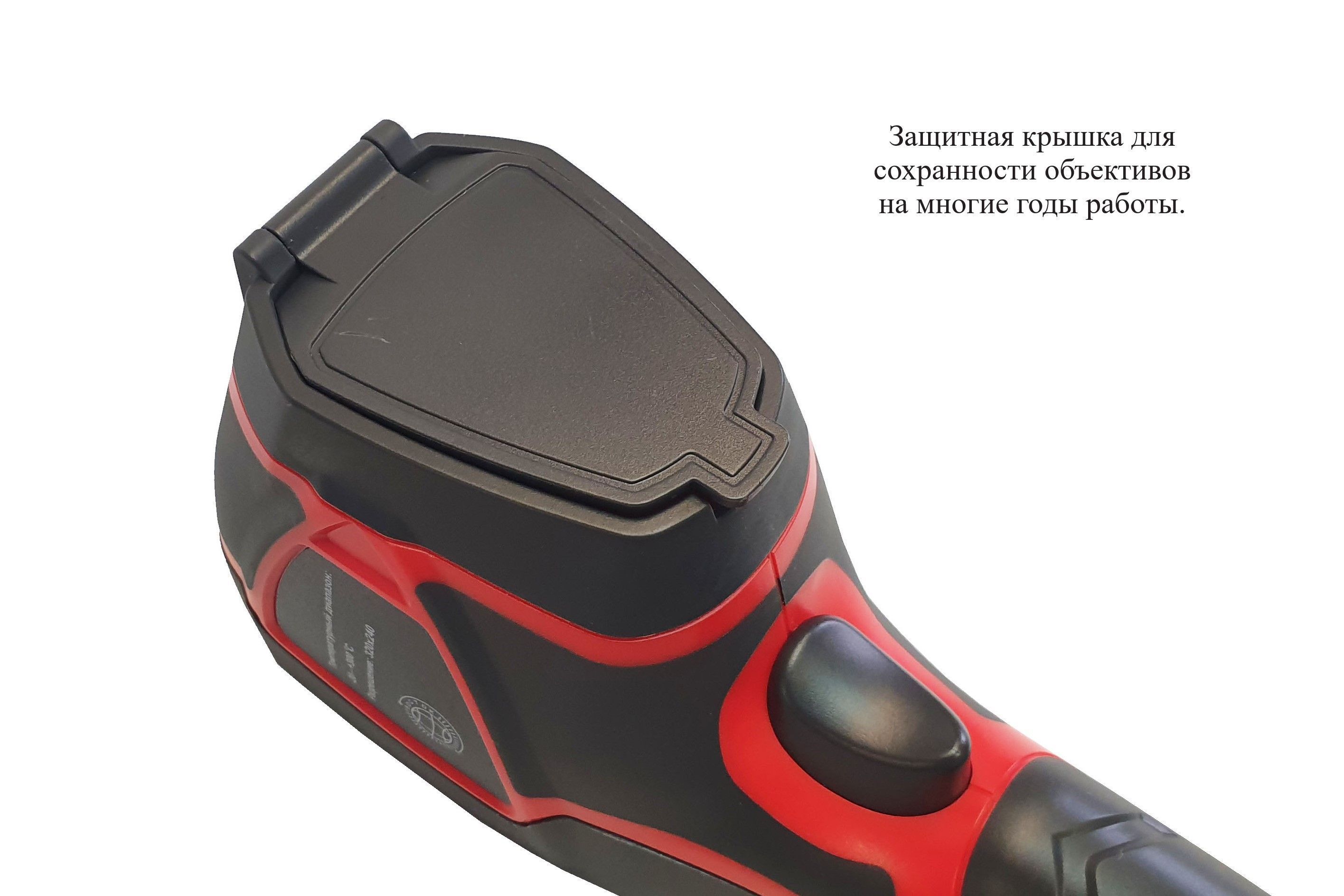

На тыльной стороне установлены обычная видеокамера, камера инфракрасного теплового излучения, светодиодный фонарь и затвор камеры.

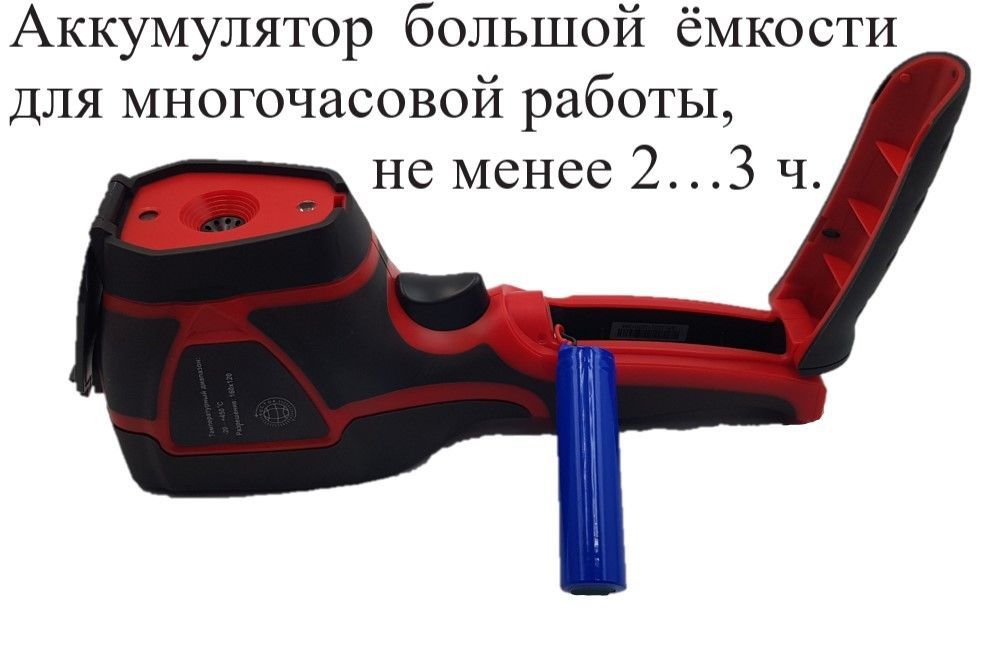

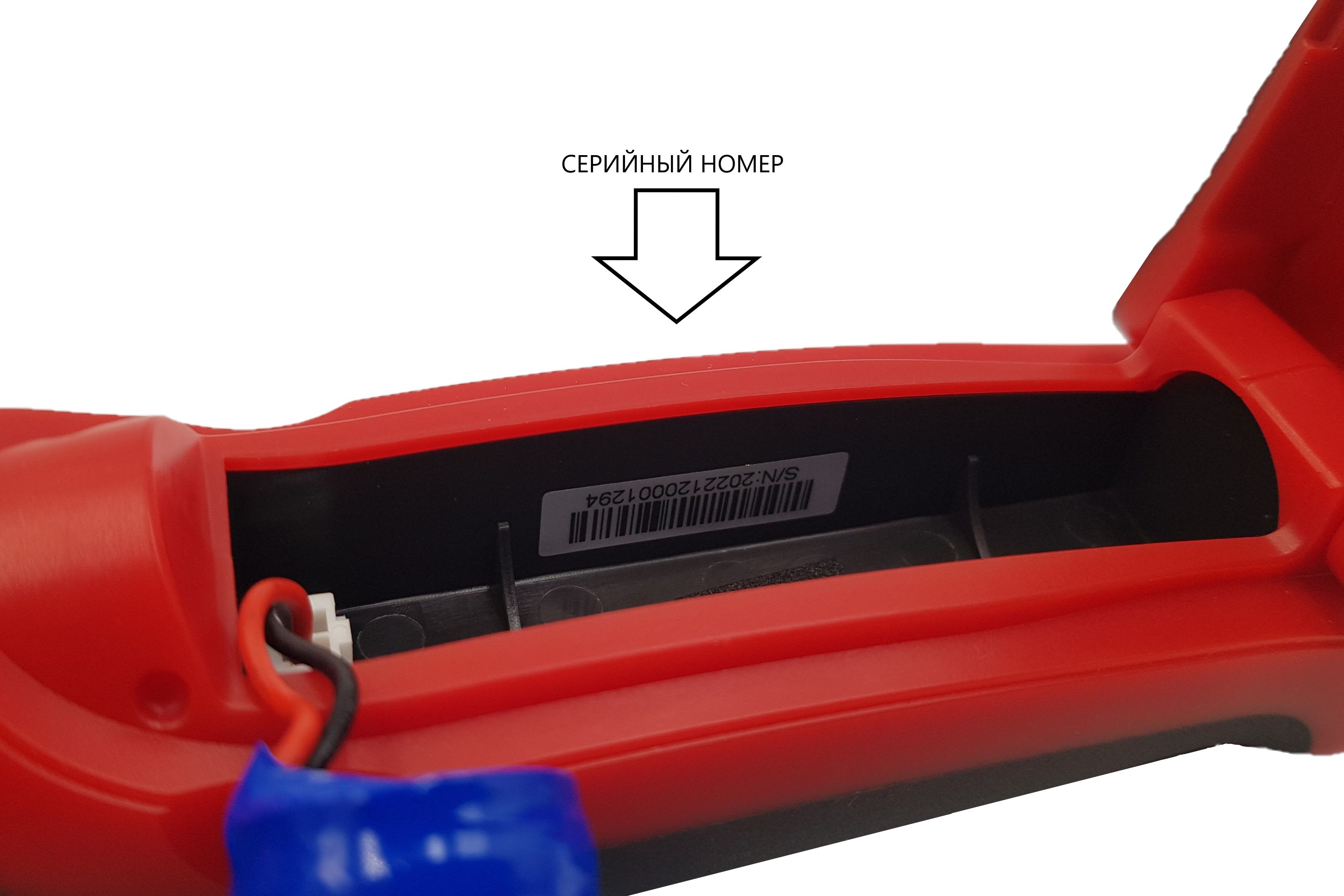

В тепловизор встроен аккумулятор большой емкости, заряда которого хватает на 2-3 часа работы. Имеется функция автоотключения с возможностью установить время, в течение которого прибор выключается.

Цвет термометра может быть изменен по решению предприятия-изготовителя.

Принцип действия

Тепловизор измеряет распределение радиационной температуры предмета на основе их собственного теплового излучения. Размер измеряемой зоны определяется полем зрения оптической системы прибора.

Прибор преобразует в цифровой сигнал тепловое излучение исследуемого объекта, передаваемое на приемник с помощью оптической системы. Реальное изображение и термограмма отображаются на экране тепловизора и сохраняются во встроенной памяти.

С помощью интегрированного ПО тепловизор вычисляет минимальную, среднюю и наибольшую температуру, а также температуру в любой точке теплового изображения. Также оно отвечает за наложение изображений, получаемых с двух камер в режиме реального времени, – термограмма от ИК-объектива совмещается с изображением в объективе камеры.

О ключевых характеристиках тепловизоров

Матрица детектора в пикселях

Детектор тепловизора работает подобно цифровым камерам. Он регистрирует на изображении точки (пиксели) и затем в сенсорной матрице формирует из них термограммы.

Например, матрица размером 160 x 120 пикселей зафиксирует в общей сложности 19 200 пикселей, т.е.  19 200 отдельных измеренных температурных значений. У тепловизора с матрицей 320 x 240 пикселей эта цифра будет в четыре раза больше – 76 800 пикселей.

Таким образом, больший размер детектора позволит измерять температуру маленьких объектов с дальнего расстояния и при этом получать изображения с высокой резкостью.

Размер детектора: 160 x 120 пикселей

Размер детектора: 320 x 240 пикселей

Излучение, отражение и пропускание

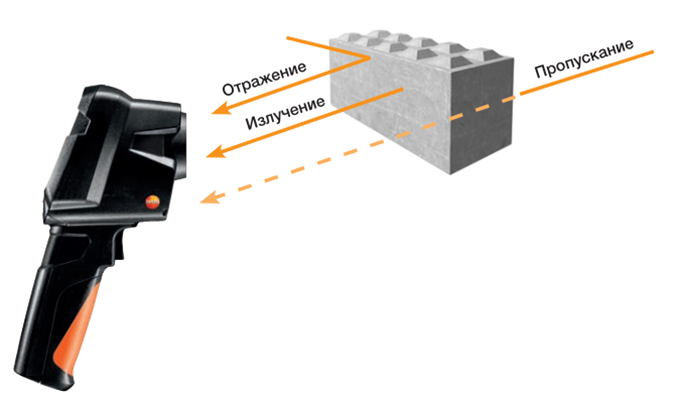

Мера способности измеряемого материала испускать ИК-излучение называется коэффициентом эмиссии (или излучательной способности). Идеальным показателем является 100% излучение, соответствующее коэффициенту излучения равному 1. Но в реальности таких материалов не существует. Наиболее близким к этому является бетон с коэффициентом 0,93 (он испускает 93% собственного инфракрасного излучения) Для термографии лучше всего подходят объекты с коэффициентом излучения ≥ 0,8.

Мера способности измеряемого материала отражать ИК-излучение называется коэффициентом отражения. Если рассмотреть два образца из одинакового материала, то больший коэффициент будут иметь гладкие (отполированные) поверхности, чем грубые (матовые). Так, бетон отражает 7% окружающего ИК-излучения. Если объект имеет малый коэффициент излучения, то следует также учитывать отраженную температуру. Фактор компенсации дает возможность определить коэффициент отражения, чтобы результаты измерения стали достовернее.

Мера способности материала пропускать через себя ИК-излучение называется коэффициентом пропускания. Как правило, материалы не пропускают излучение с длинными волнами, поэтому обычно этот параметр не учитывается.

Конкретные значения коэффициентов излучательной способности и отражения можно установить в настройках тепловизора.

Порог температурной чувствительности

Этот параметр определяет минимальную разность температур, отображаемую прибором. Как правило, измеряется в милликельвинах (мК). Например, 120 мК обозначает, что прибор способен фиксировать разность температур от 120 мК или от 0,12 °C.

Чем меньше этот показатель, тем выше качество измерения.

Параметр также имеет следующие названия: эквивалентная шуму разность температур, эквивалент шуму разности температур, NETD.

NETD 80 мК

NETD 50 мК

Углы поля зрения (FOV)

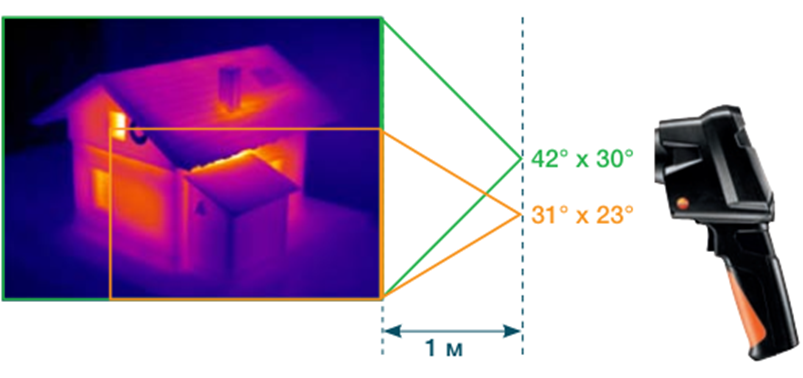

Этот параметр, зависящий от размера детектора и объектива тепловизора, обозначает область видимости прибора. FOV указывается в градусах.

Пространственное разрешение (IFOV)

IFOVgeo – это наименьший объект, который может отображаться на экране тепловизора одним пикселем при съемке с определенного расстояния. Измеряется в миллирадианах (мрад).

Например, если объект находится в 1 метре от детектора, который имеет матрицу 160 x 120 пикселей и FOV равный 31°, то IFOVgeo будет равно 3,4 мрад. То есть в этом случае один пиксель показывает на дисплее тепловизора точку измерения с длиной кромки 3,4 мм.

Как вычисляется IFOVgeo:

• расстояние: 2 м, размер детектора = 160 x 120, поле зрения = 31°: точка измерения = 6,8 мм (3,4 мрад x 2);
• расстояние: 5 м, размер детектора = 160 x 120, поле зрения = 31°: точка измерения = 17 мм (3,4 мрад x 5).

Следует учитывать, что IFOVgeo — это теоретический показатель. В реальности объект измерения не помещается в решетку, которая определяется разрешением прибора.

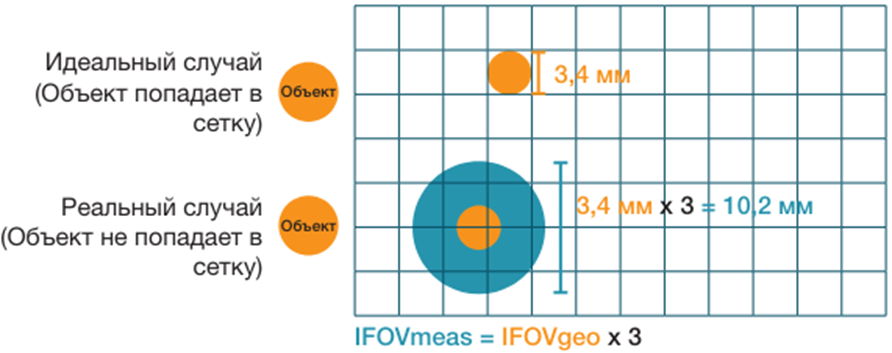

Поэтому был введен параметр IFOVmeas – наименьший объект, который способен измерить тепловизор. Он равен произведению трех показателей IFOVgeo.

Например: 3,4 мрад x 3 = 10,2 мм. Это означает, что на дистанции в 1 метр тепловизор обеспечивает точное измерение объектов величиной от 10,2 мм.

Если предмет будет меньше, чем IFOVgeo, то результаты измерений будут недостоверными. В таком случае следует сократить расстояние измерения, воспользоваться другим объективом или тепловизором с более высоким IFOVgeo.

Поверка

После выпуска прибор проходит первичную поверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.

Состояние в реестрах средств измерений

Видео

Наши менеджеры ответят на все вопросы о свойствах и цене измерительного инфракрасного тепловизора В7-ТВ3320 с поверкой, а также помогут вам его заказать.
