СКАНЕР-ДЕФЕКТОСКОП А2075 SONET
Сканер-дефектоскоп А2075 SoNet
В связи с изменением курса волют, стоимость может незначительно меняться.
СКАНЕР-ДЕФЕКТОСКОП А2075 SONET
Описание

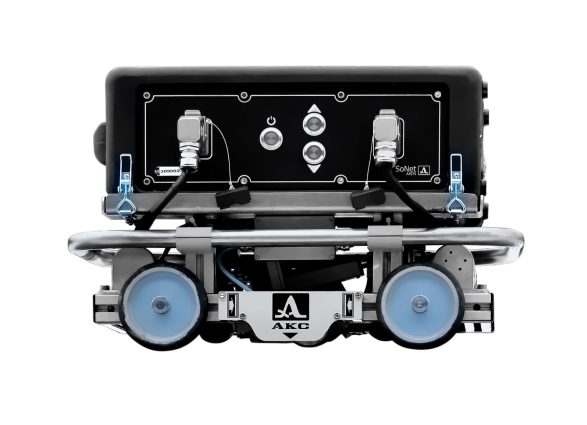

Ультразвуковой сканер-дефектоскоп "А2075 SoNet" предназначен для автоматизированного поиска дефектов в металлических трубах диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм. Его основной сферой применения является интеграция в дефектоскопические комплексы, предназначенные для диагностики газопроводов, нефтепроводов и продуктопроводов в рамках строительства или ремонта.

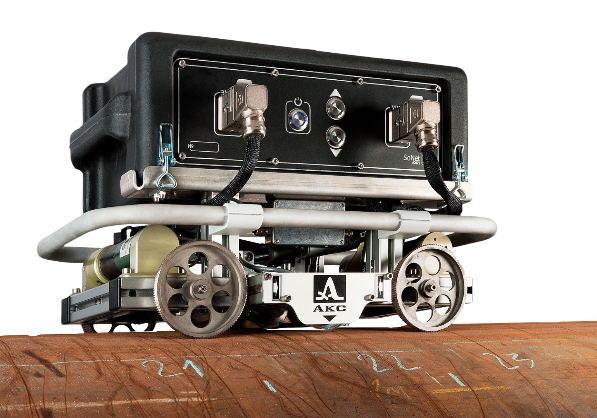

Сканер-дефектоскоп успешно решает задачи выявления стресс-коррозионных (КРН) и других поверхностных и внутренних дефектов труб. Контроль осуществляется автоматизированным перемещением сканирующего устройства вдоль внешней поверхности трубы, обеспечивая 100% прозвучивание тела трубы по окружности. Регистрация эхо-сигналов от дефектов и определение их координат позволяют дальнейшее измерение параметров дефектов с использованием дополнительных средств дефектоскопии.
Сканер-дефектоскоп успешно решает задачи выявления стресс-коррозионных (КРН) и других поверхностных и внутренних дефектов труб. Контроль осуществляется автоматизированным перемещением сканирующего устройства вдоль внешней поверхности трубы, обеспечивая 100% прозвучивание тела трубы по окружности. Регистрация эхо-сигналов от дефектов и определение их координат позволяют дальнейшее измерение параметров дефектов с использованием дополнительных средств дефектоскопии.
Особенности
Работающий на основе передового волноводного эхо-импульсного метода контроля, сканер-дефектоскоп "А2075 SoNet" использует ультразвук для бесконтактного обнаружения дефектов в металлических трубах. Преимуществом является отсутствие необходимости использования контактной жидкости благодаря электромагнитно-акустическому (ЭМА) преобразователю.
Он успешно выявляет стресс-коррозионные и коррозионные дефекты в основном материале труб, а также отслеживает дефекты проката листов, предоставляя подробные данные по их количеству, размерам и координатам.

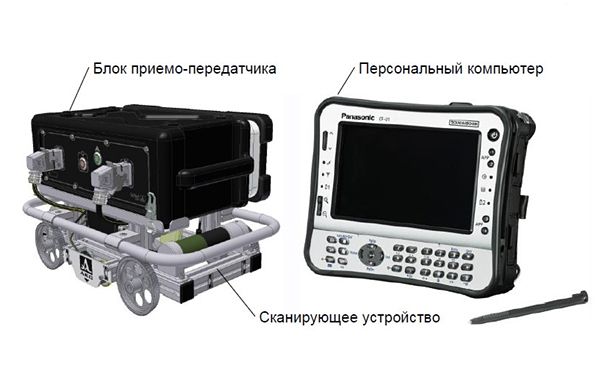

Для обеспечения мобильности оператора и возможности дистанционного контроля, сканер поддерживает связь с ПК оператора через Wi-Fi.
Результаты контроля предоставляются в режиме реального времени, что позволяет оперативно принимать решения о проведении дополнительных мероприятий.
Система обеспечивает непрерывную документацию результатов в виде сканограмм трубы.
Оператор имеет возможность оперативного просмотра сканограмм на дисплее ПК.
Постобработка сканограмм и регистрация результатов включают в себя данные о величине, местоположении, ориентации и типе выявленных дефектов.
Сканер быстро готов к работе, требуя всего 3 минуты подготовки.
Возможность загрузки данных внутритрубной диагностики и их интеграция в отчет обеспечивают дополнительную информацию.
Блочная структура сканера обеспечивает высокую ремонтопригодность, позволяя одному оператору быстро заменять блоки в полевых условиях.
Управление сканером осуществляется одним оператором, а транспортировка - двумя, обеспечивая высокую мобильность при работе.
Он успешно выявляет стресс-коррозионные и коррозионные дефекты в основном материале труб, а также отслеживает дефекты проката листов, предоставляя подробные данные по их количеству, размерам и координатам.
Для обеспечения мобильности оператора и возможности дистанционного контроля, сканер поддерживает связь с ПК оператора через Wi-Fi.
Результаты контроля предоставляются в режиме реального времени, что позволяет оперативно принимать решения о проведении дополнительных мероприятий.
Система обеспечивает непрерывную документацию результатов в виде сканограмм трубы.
Оператор имеет возможность оперативного просмотра сканограмм на дисплее ПК.
Постобработка сканограмм и регистрация результатов включают в себя данные о величине, местоположении, ориентации и типе выявленных дефектов.
Сканер быстро готов к работе, требуя всего 3 минуты подготовки.
Возможность загрузки данных внутритрубной диагностики и их интеграция в отчет обеспечивают дополнительную информацию.
Блочная структура сканера обеспечивает высокую ремонтопригодность, позволяя одному оператору быстро заменять блоки в полевых условиях.
Управление сканером осуществляется одним оператором, а транспортировка - двумя, обеспечивая высокую мобильность при работе.
Возможности
Скорость сканирования достигает 7 метров в минуту, обеспечивая эффективное и быстрое проведение процесса.
Устройство обладает высокой чувствительностью, способной выявлять дефекты типа КРН на глубине всего 1 миллиметра.
Применение сканера требует предварительной очистки газопровода в соответствии с нормативами ВСН 51-1-97, гарантируя 100% повторяемость результатов после проведения капитального ремонта.
Дефектоскоп существенно повышает процент обнаружения дефектов КРН и расслоений по сравнению с методами визуально-технической диагностики.
Высокая надежность сканера позволяет его использование в широком температурном диапазоне от -30°C до +50°C, обеспечивая стабильную работу в различных климатических условиях.
Устройство обладает высокой чувствительностью, способной выявлять дефекты типа КРН на глубине всего 1 миллиметра.
Применение сканера требует предварительной очистки газопровода в соответствии с нормативами ВСН 51-1-97, гарантируя 100% повторяемость результатов после проведения капитального ремонта.
Дефектоскоп существенно повышает процент обнаружения дефектов КРН и расслоений по сравнению с методами визуально-технической диагностики.
Высокая надежность сканера позволяет его использование в широком температурном диапазоне от -30°C до +50°C, обеспечивая стабильную работу в различных климатических условиях.
Программное обспечение: сканограммы, отчеты
Оператор оперативно получает сканограммы труб в режиме реального времени, обеспечивая мгновенный контроль процессов.

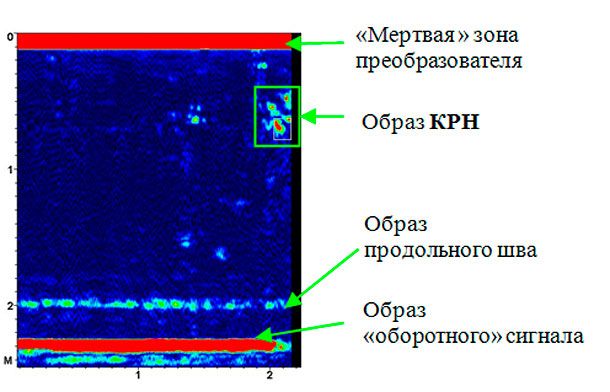

Сканограмма, представленная для трубы диаметром 1420 мм и длиной 2200 мм, является интегральным отражением ее состояния. В верхней части выделяется изображение "мертвой" зоны преобразователя, следом идут отображения дефекта типа "КРН", продольного шва и "оборотного сигнала" – сигнала, охватывающего весь периметр трубы.
Сканограмма, представленная для трубы диаметром 1420 мм и длиной 2200 мм, является интегральным отражением ее состояния. В верхней части выделяется изображение "мертвой" зоны преобразователя, следом идут отображения дефекта типа "КРН", продольного шва и "оборотного сигнала" – сигнала, охватывающего весь периметр трубы.

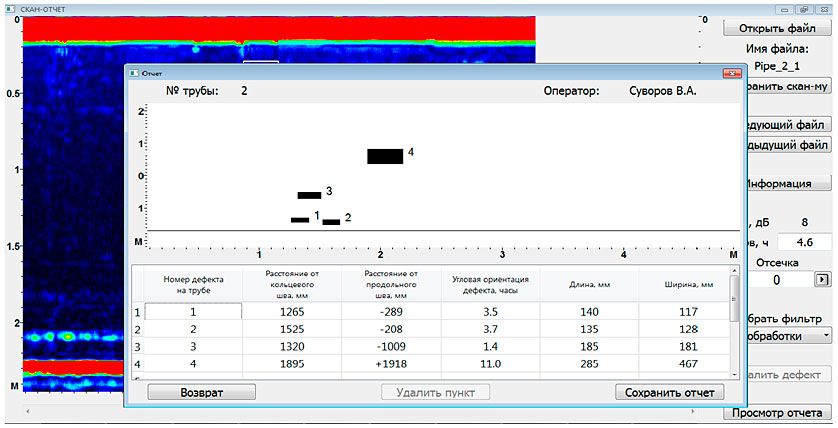

По завершении сканирования трубы, оператор выделяет аномалии, на основе которых генерируется отчет. В этом документе приводятся координаты обнаруженных дефектов, а также представлена схема их расположения на поверхности трубы для более наглядного представления информации.

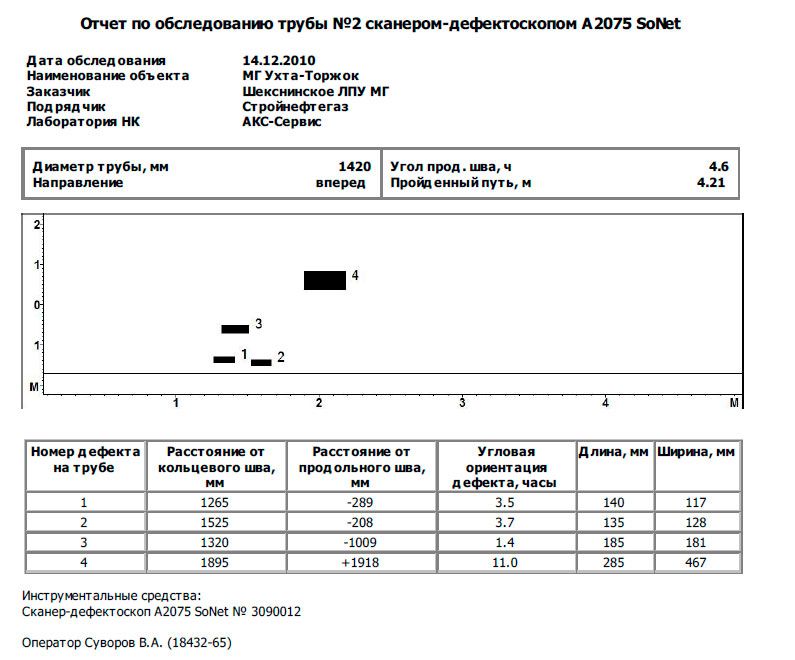

Это образец отчета, сгенерированного на основе проанализированной сканограммы. В документе представлена основная информация о объекте контроля, а оператором выделенные дефектные области ярко выражены черными прямоугольниками. Горизонтальная черная полоса в нижней части схемы отмечает продольный сварной шов, ориентацию которого оператор указывает во время сканирования. В дополнение к этому, в таблице содержатся точные координаты и размеры выявленных дефектных участков, обеспечивая полную ясность относительно их местоположения и характеристик.
Сканер-дефектоскоп может быть укомплектован следующими дополнительными устройствами, оборудованием и документацией: Аккумуляторный блок питания БПП; Аккумулятор для ПК; Индуктор ЭМАП.
