Сканер-дефектоскоп А2072 IntroScan
Описание
Сканер-дефектоскоп IntroScan A2072 – интеллектуальное решение для выявления, классификации и измерения дефектов в основном металле труб и сварных соединениях в ходе внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) на компрессорных станциях (КС). Не ограничиваясь лишь обнаружением, сканер-дефектоскоп предоставляет возможность выбора типов дефектов и измерения их параметров, что дает дополнительные инструменты для эффективного управления обслуживанием.
Этот сканер-дефектоскоп также успешно выявляет наличие загрязнений и посторонних предметов в технологических трубопроводах компрессорных станций. Более того, он точно определяет места отслоения защитного покрытия, что придает дополнительную уверенность в безопасности и надежности инфраструктуры. С IntroScan A2072 вы получаете не просто инструмент, а надежного партнера для эффективного управления техническим состоянием системы.
Этот сканер-дефектоскоп также успешно выявляет наличие загрязнений и посторонних предметов в технологических трубопроводах компрессорных станций. Более того, он точно определяет места отслоения защитного покрытия, что придает дополнительную уверенность в безопасности и надежности инфраструктуры. С IntroScan A2072 вы получаете не просто инструмент, а надежного партнера для эффективного управления техническим состоянием системы.
Особенности
Внутритрубный контроль трубопроводов производится без дополнительной очистки. Сканер маневрирует вдоль трубы, эффективно обследуя загрязненные участки.
Обследование осуществляется с использованием телевизионно-оптической системы и антенных решеток с акустическими датчиками для точного диагностирования сварных соединений.

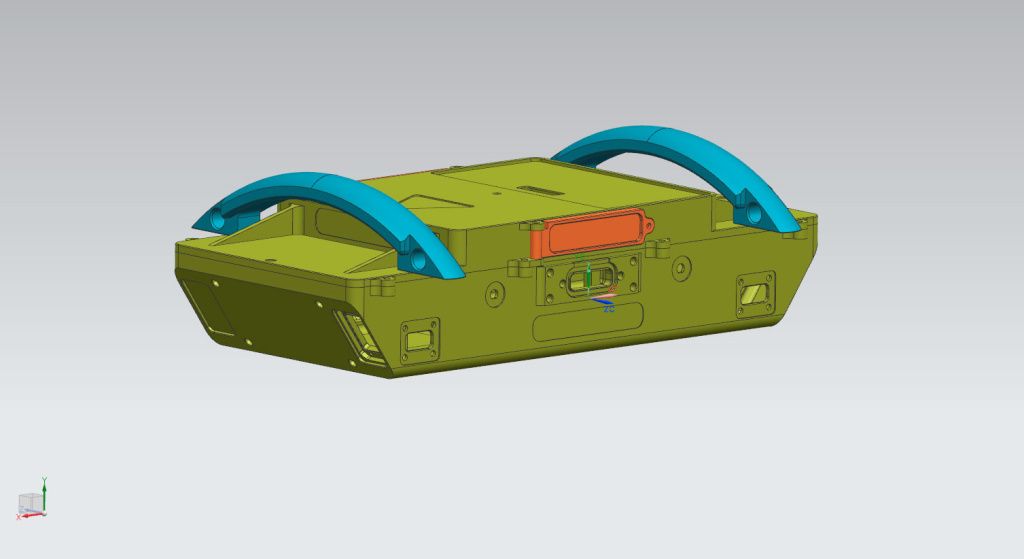

Блок управления обеспечивает эффективное управление сканером и передачу данных на ПК оператора.Сканер оснащен встроенными литий-феррум полимерными аккумуляторами емкостью 200 Вт*ч, обеспечивающими впечатляющие 8 часов бесперебойной работы. Скорость передвижения в транспортном режиме достигает 5 п.м./мин., в индикаторном режиме контроля – 0,3 п.м./мин.
Обследование сканером не знает ограничений, так как отсутствуют линии связи между оператором и устройством, обеспечивая полную свободу в маневрировании.
Управление движением и моментальный доступ к диагностической информации в режиме реального времени реализованы через Wi-Fi канал. Дистанция до 1500 п.м. от места загрузки сканера обеспечивает оптимальную гибкость и удобство управления.

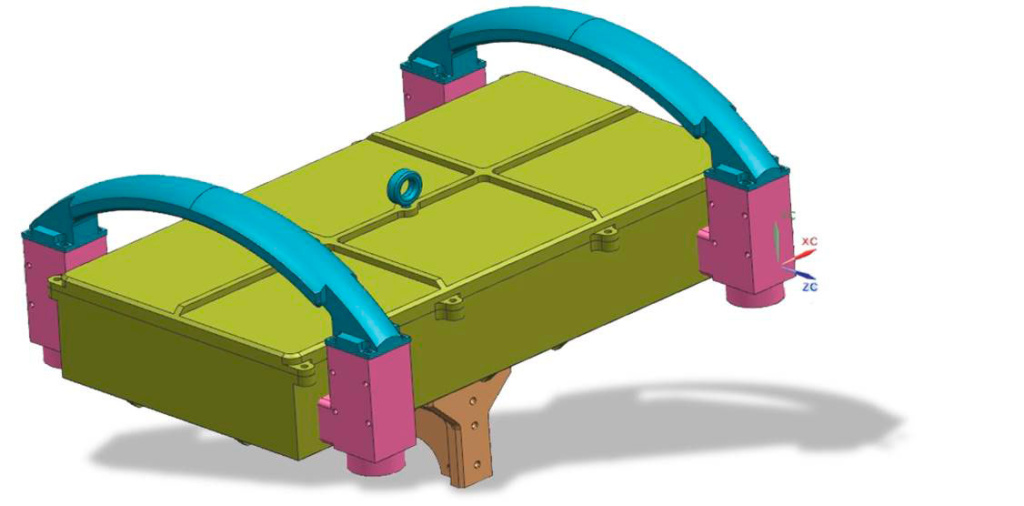

Ультразвуковой блок контроля основан на инновационных преобразователях с сухим точечным контактом (СТК), обеспечивающих возбуждение и прием ультразвуковых колебаний в стенке деталей трубопровода без использования контактной жидкости. Эффект достигается благодаря трению между керамическим протектором преобразователя и металлической поверхностью.

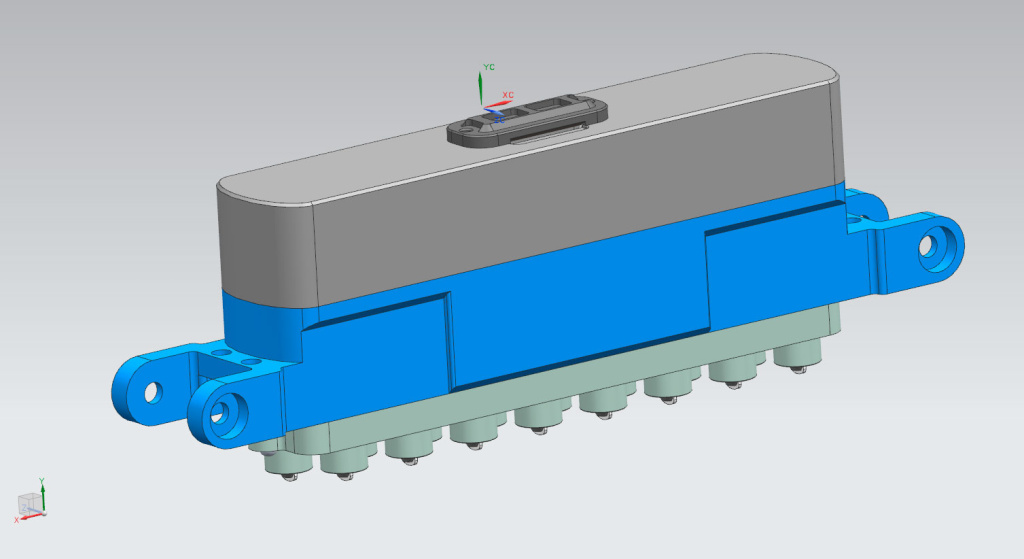

Антенная решетка (АР) из 32 преобразователей СТК фазируется в необходимом направлении, формируя направленные ультразвуковые волны в стенке деталей трубопровода. Диапазон частот от 20 до 80 кГц позволяет обнаруживать дефекты с высотой более 10% от толщины стенки, а эффективная длина контроля достигает до 4 000 мм.
Управление движением и моментальный доступ к диагностической информации в режиме реального времени реализованы через Wi-Fi канал. Дистанция до 1500 п.м. от места загрузки сканера обеспечивает оптимальную гибкость и удобство управления.
Ультразвуковой блок контроля основан на инновационных преобразователях с сухим точечным контактом (СТК), обеспечивающих возбуждение и прием ультразвуковых колебаний в стенке деталей трубопровода без использования контактной жидкости. Эффект достигается благодаря трению между керамическим протектором преобразователя и металлической поверхностью.
Антенная решетка (АР) из 32 преобразователей СТК фазируется в необходимом направлении, формируя направленные ультразвуковые волны в стенке деталей трубопровода. Диапазон частот от 20 до 80 кГц позволяет обнаруживать дефекты с высотой более 10% от толщины стенки, а эффективная длина контроля достигает до 4 000 мм.

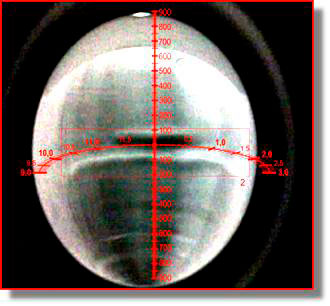

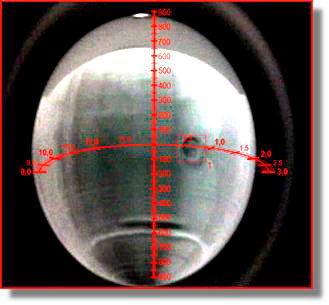

Система телевизионно-оптического контроля сканера предоставляет надежное визуальное наблюдение в процессе выполнения работ по внутритрубной диагностике (ВТД).

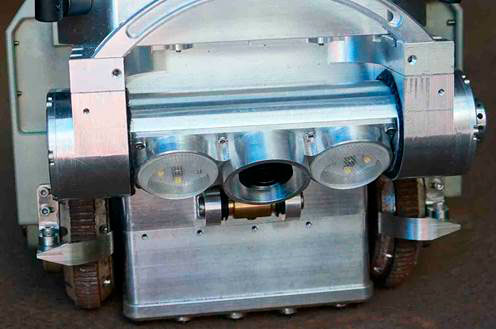

В ее состав включена HD-камера с 5-мегапиксельной матрицей и объективом, обеспечивающим угол обзора в 180 градусов. Дополнительно предусмотрены два светодиодных прожектора и механизм поворота модуля в вертикальной плоскости.
В ее состав включена HD-камера с 5-мегапиксельной матрицей и объективом, обеспечивающим угол обзора в 180 градусов. Дополнительно предусмотрены два светодиодных прожектора и механизм поворота модуля в вертикальной плоскости.
Скорость передачи видеоинформации через радиоканал достигает 20 кадров в секунду, обеспечивая потенциальную производительность визуального контроля на уровне до 5 погонных метров в минуту.

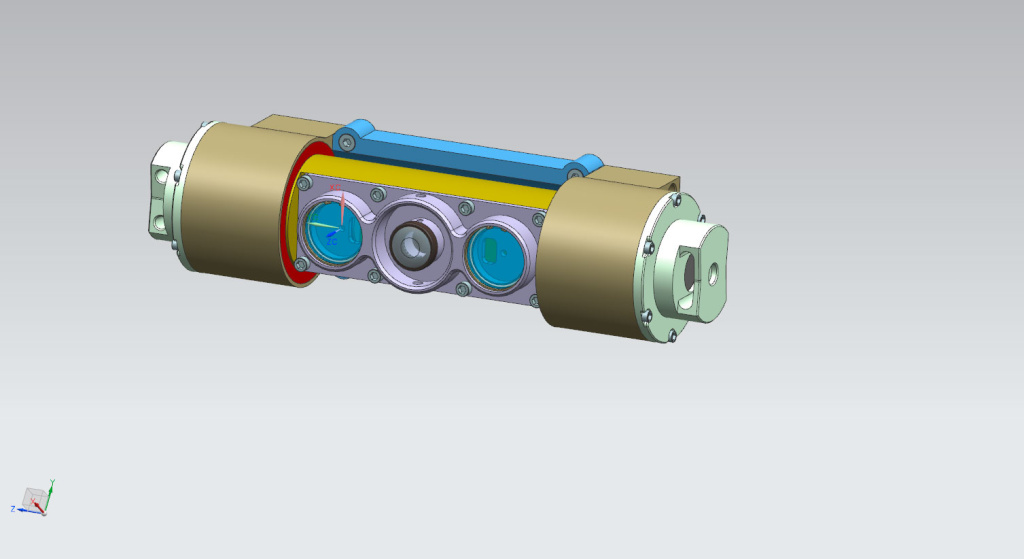

Сам сканер снабжен двумя одинаковыми блоками телевизионно-оптической системы, размещенными в передней и задней частях корпуса. Оператор имеет возможность выбора направления обзора, и вторая камера становится неотъемлемой при реверсном перемещении сканера в трубах с небольшим диаметром (Ду менее 500 мм), где разворот невозможен.

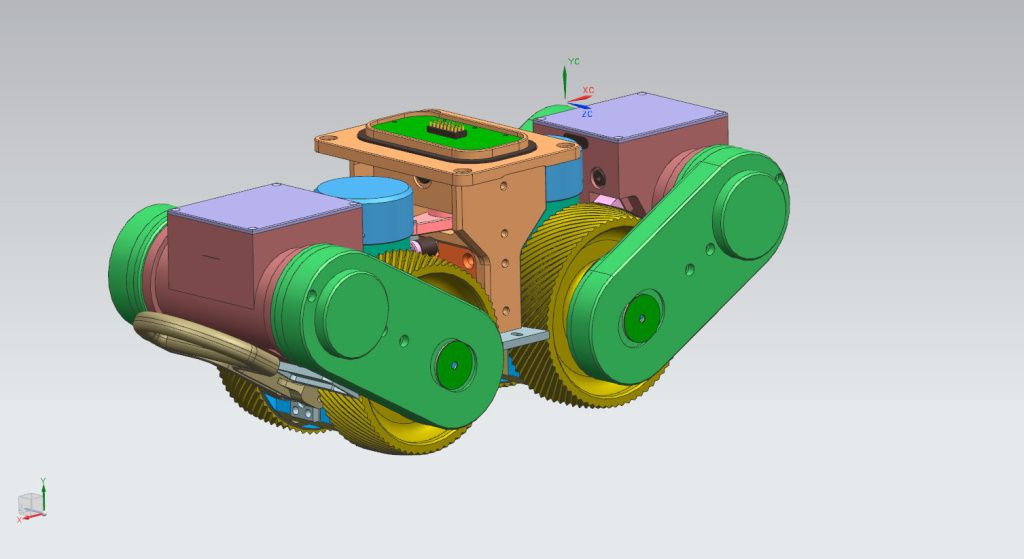

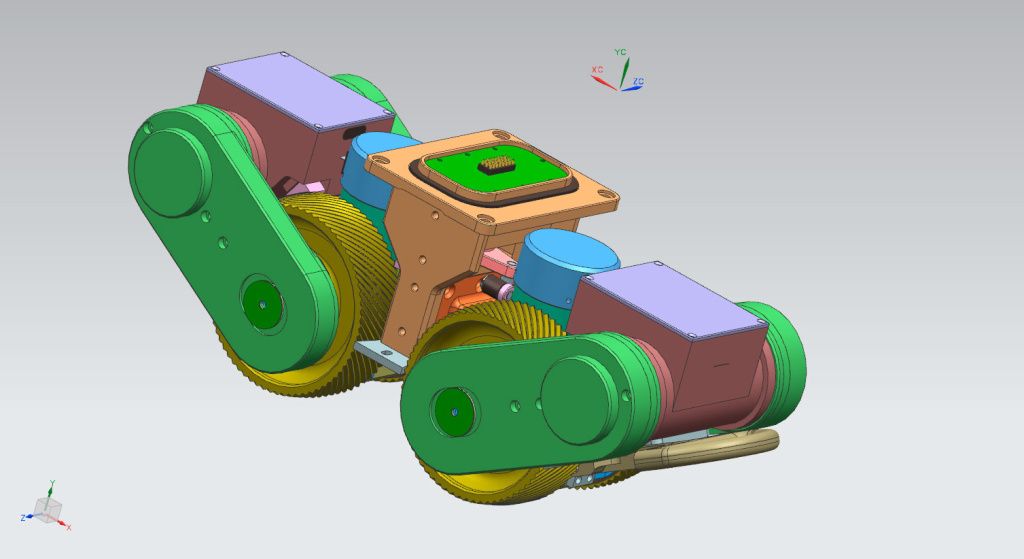

Магнитные мотор-колесные модули обеспечивают гибкость передвижения сканера-дефектоскопа по произвольной траектории, придавая ему выдающуюся маневренность в самых разнообразных условиях использования.
Сила отрыва магнитного мотор-колесного модуля от ферромагнитной поверхности достигает 600 H (60 кгс).
Датчики Холла встроены в модуль и слежат за напряженностью магнитного поля в контуре "колесо-поверхность", обеспечивая надежное фиксирование момента отрыва колеса от ферромагнитной поверхности.
3-х осевой МЭМС-инклинометр, встроенный в мотор-колесный модуль, точно определяет угловое положение каждого модуля с погрешностью измерения ± 0,1 градуса. Это дает возможность реализации функций трассировки пройденного участка трубопровода компрессорных станций и автоматического управления движением сканера-дефектоскопа.

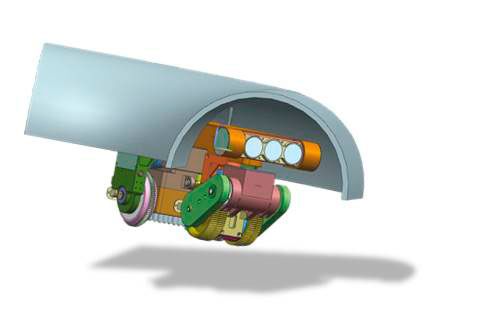

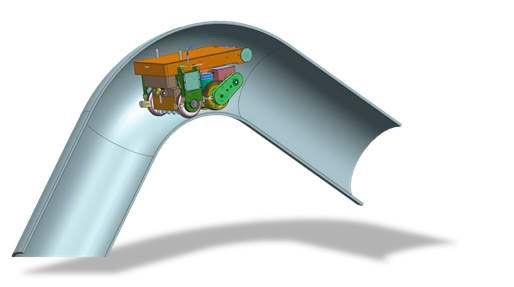

Механическая платформа, используемая для передвижения сканера-дефектоскопа внутри трубопроводов компрессорных станций с разнообразными элементами (трубы, отводы, тройники, переходы, ЗРА) диаметром от 300 до 1400 мм, представляет собой интегрированное техническое решение с широким функционалом.

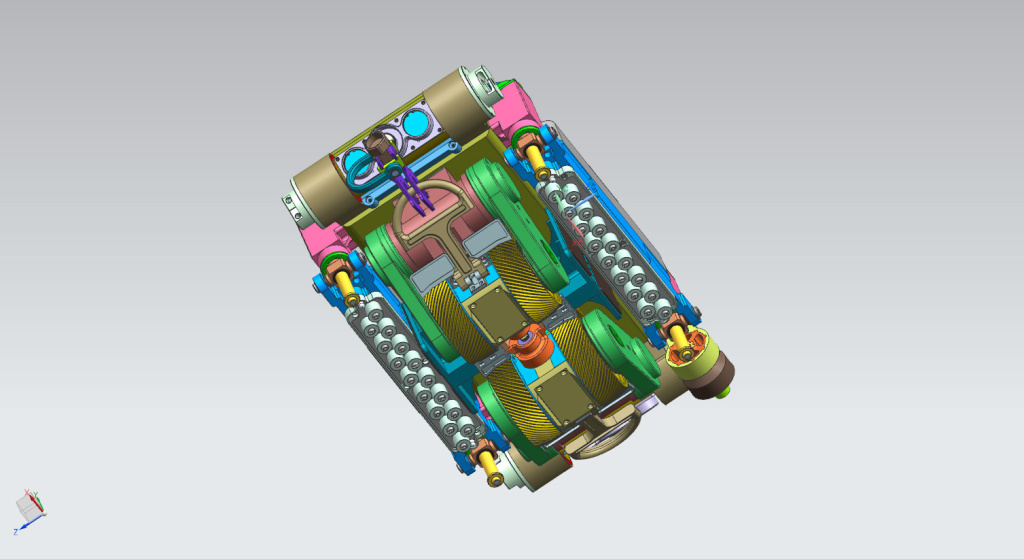

Транспортная платформа сканера, опирающаяся на 2-осевую схему, способна эффективно реализовывать различные алгоритмы проезда, включая тройниковые соединения, обход препятствий и движение вдоль произвольных траекторий.
Габариты сканера в режиме транспортировки ограничиваются значениями 310х230х210 мм, а его общая масса с преобразователями составляет 18 кг. Это обеспечивает не только компактность, но и легкость управления, что особенно ценно при работе в разнообразных условиях.
Транспортная платформа сканера, опирающаяся на 2-осевую схему, способна эффективно реализовывать различные алгоритмы проезда, включая тройниковые соединения, обход препятствий и движение вдоль произвольных траекторий.
Габариты сканера в режиме транспортировки ограничиваются значениями 310х230х210 мм, а его общая масса с преобразователями составляет 18 кг. Это обеспечивает не только компактность, но и легкость управления, что особенно ценно при работе в разнообразных условиях.
Возможности
Возможность оперировать внутри трубопроводов компрессорных станций с диаметром от 400 до 1420 мм, обеспечивая полный охват различных сечений.

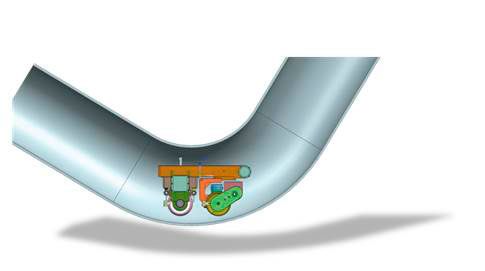

Способность проходить как прямолинейные участки, так и отводы диаметром 300 мм, гарантируя эффективность в самых разнообразных условиях.
Возможность загрузки через технологические отверстия и люки, обеспечивая гибкость в выборе точек доступа.
Преодоление неравномерных тройников при их горизонтальной и вертикальной ориентации, подчеркивая адаптивность к сложным конфигурациям трубопроводов.

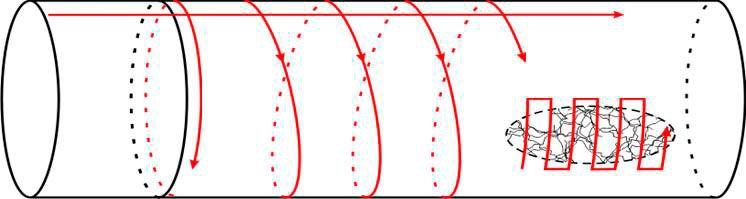

Движение вдоль стенок труб в произвольном направлении и положении в транспортном режиме со скоростью не менее 5 м/мин и в режиме диагностики 0,1…1,5 м/мин, обеспечивая эффективное покрытие трубопроводов.

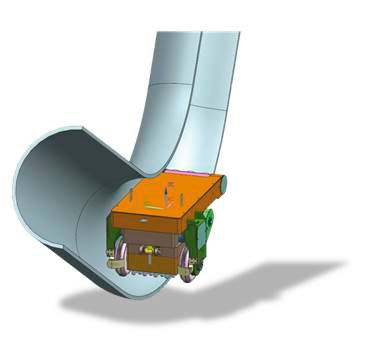

Способность удерживаться и передвигаться по вертикальным поверхностям труб в условиях их загрязнения пылевыми и масляными отложениями, обеспечивая стабильность в различных средах.
Равномерное движение в фиксированном положении вдоль оси трубы и по окружности, гарантируя точность в обнаружении и измерении дефектов.
Оборудование сканера передней и задней видеокамерами для полного обзора и максимальной точности при диагностик
Способность проходить как прямолинейные участки, так и отводы диаметром 300 мм, гарантируя эффективность в самых разнообразных условиях.
Возможность загрузки через технологические отверстия и люки, обеспечивая гибкость в выборе точек доступа.
Преодоление неравномерных тройников при их горизонтальной и вертикальной ориентации, подчеркивая адаптивность к сложным конфигурациям трубопроводов.
Движение вдоль стенок труб в произвольном направлении и положении в транспортном режиме со скоростью не менее 5 м/мин и в режиме диагностики 0,1…1,5 м/мин, обеспечивая эффективное покрытие трубопроводов.
Способность удерживаться и передвигаться по вертикальным поверхностям труб в условиях их загрязнения пылевыми и масляными отложениями, обеспечивая стабильность в различных средах.
Равномерное движение в фиксированном положении вдоль оси трубы и по окружности, гарантируя точность в обнаружении и измерении дефектов.
Оборудование сканера передней и задней видеокамерами для полного обзора и максимальной точности при диагностик

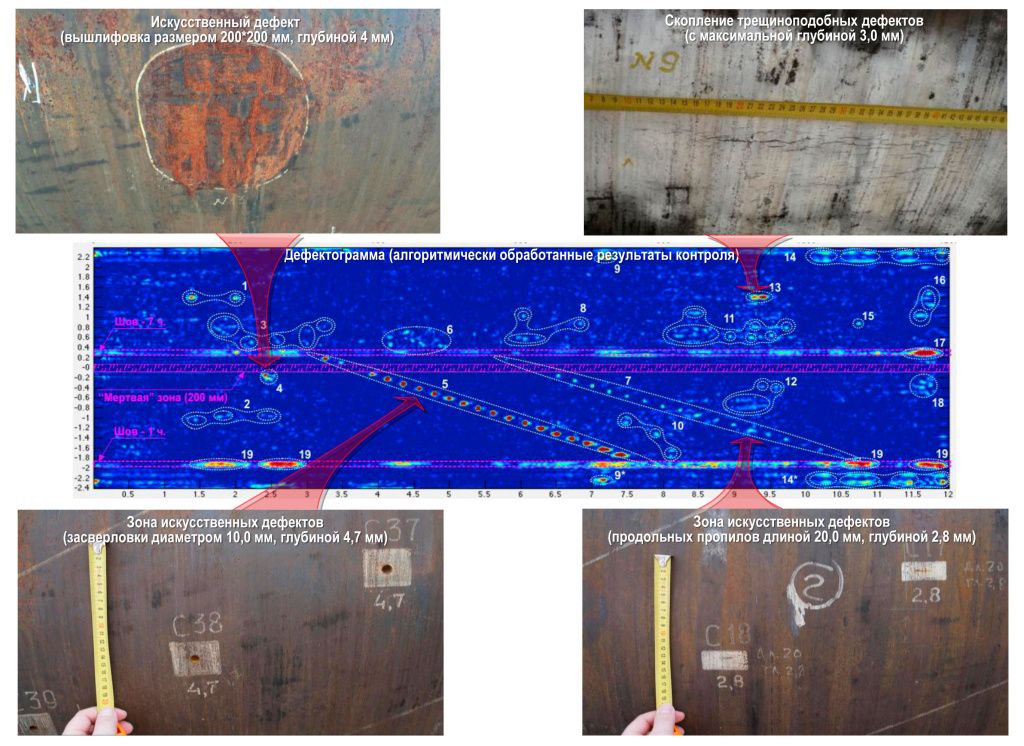

Программное обеспечение: сканограммы, результаты обследования.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Скорость передвижения сканера: | |
| В транспортном режиме | 5 п.м./мин |
| В индикаторном режиме контроля | 0,3-0,7 п.м./мин |
| Чувствительность | Дефекты более 10% от толщины стенки деталей |
