Пленка рентгеновская
Чувствительность: 10 – 12 рентген-1
Коэффициент контрастности: 5,4
Количество в одной упаковке: 100 листов / 1 рулон
В интернет-магазине КИТЕСТ вы можете купить рентгеновскую пленку Agfa Structurix D7.
Особенности
- Высокая чувствительность
- Мелкая зернистость
- Высокая контрастность
- Поверхность пленок подавляет блики и переотражения, а также имеет защиту от статического электричества.
- Возможность проведения рентгенографических исследований как со свинцовыми экранами, так и без них.
- Фотослой остается невредимым при извлечении, проведении рентгеновской съемки и обработке.
- Поддержка ручной и автоматической обработки (на роликовых проявочных аппаратах).
Возможности применения
Пленка D7 является наиболее популярной во всей серии Agfa Structurix. В графиках оценки технических характеристик рентгеновских устройств данные, которые были получены с пленкой D7, являются эталоном.
Пленка регистрирует ионизирующее излучение разной интенсивности. Благодаря этому, она подходит для неразрушающего контроля объектов разной толщины и сложности конфигураций:
- металлоконструкций;
- сварных швов;
- литых деталей;
- стали;
- медных и никелевых сплавов толщиной ≥5 мм;
- предметы из неметаллов (углепластиков, резины, армированных материалов).
Пленка совместима с разными рентгеновскими аппаратами, радионуклидами, ускорителями.
При выборе пленки необходимо ориентироваться на нормативно-техническую документацию, либо (если не указан класс или тип пленки) – на требуемую чувствительность, скорость и контрастность.
Пленка Agfa D7 незаменима в следующих случаях:
- пленка Agfa D8 недостаточно чувствительна;
- с импульсными рентгеновскими аппаратами – если необходимы высокая чувствительность пленки и небольшая доза излучения. Малое время экспозиции позволяет избежать поломки устройства из-за перегрева;
- вместе с источниками излучения низкой активности – когда нужно обеспечить максимальную производительность и высокое качество неразрушающего контроля объектов из легких металлов и толстой стали;
- с источниками рентгеновского излучения высокой мощности или гамма-лучей – для контроля высокоплотных толстых изделий и конструкций. Свинцовые усиливающие экраны уменьшают время экспонирования;
- для многопленочного контроля – две и более пленки (например, Agfa D7 вместе с D5 и D4) экспонируются вместе. Как правило, такой способ помогает покрыть различия толщины объекта или сократить время экспозиции.
Сертификаты и соответствие стандартам
- Сертификат Федерального института исследований и испытаний материалов Германии (BAM) – о соответствии пленки Agfa Structurix D7 классу С5 по стандартам ISO 11699-1 и EN 584-1, а также о соответствии требованиям к классу II по ASTM E 1815-08 (США).
- Также пленка соответствует 1 классу чувствительности контроля по стандарту ГОСТ 7512-82 и уровню контроля класса «В» по ГОСТ ИСО 17636-1, ISO 17636-1.
Пленка выпускается в виде рулонов или листов разных форматов. Подробнее о них, а также о способах упаковки вы можете узнать в разделе «Технические характеристики».
Наши специалисты ответят на все интересующие вопросы о свойствах и цене рентгеновских пленок Agfa Structurix D7, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Чувствительность | 10 – 12 рентген-1 | |
| Средний коэффициент контрастности | 5,4 | |
| Соответствие стандартам | EN 584-1 (С5), ASTM E 1815-08 (II), ISO 11699-1 (С5), JIS K7627 (T3), ГОСТ 7512-82 (класс 1), ГОСТ ИСО 17636-1 (класс «В») | |
| Условия освещения при обработке | Неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм | |
| Условия хранения | На ребре, вдали от химикатов, места проведения просвечивания и источников излучения | |
| – температура | От +4,4 до +23,8 °С, без резких перепадов | |
| – относительная влажность воздуха | 30 – 50 %, без резких перепадов | |
| – освещение | Следует избегать яркого освещения и воздействия прямых солнечных лучей | |
| – радиоактивный фон | <90 nGy/h | |
| Меры предосторожности | Следует избегать воздействия высоких температур; при низких температурах не происходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания — это предотвратит образование конденсата на фотослое и склеивание листов плёнки | |
| Количество листов в одной упаковке | 100 листов / 1 рулон | |

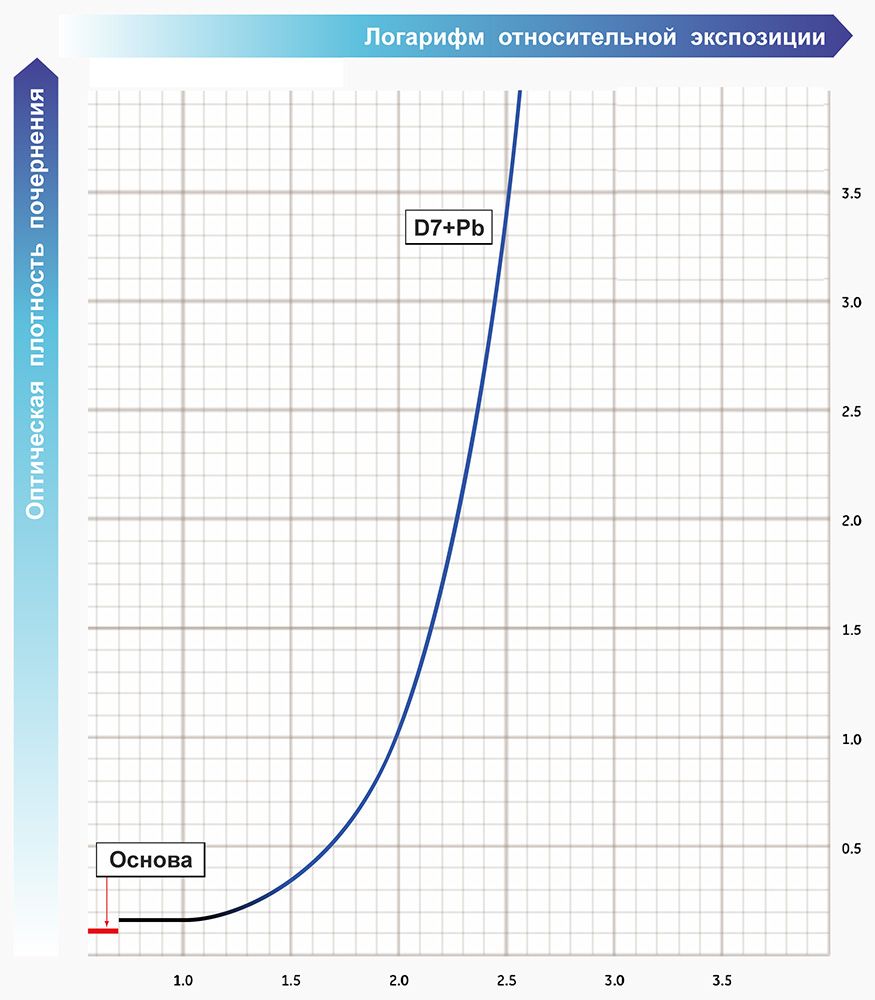

Технические показатели при фотообработке
| Тип обработки | Ручная проявка | Автоматическая проявка |
| Условия обработки |
Химреактивы G128 и G328, время 300 с, температура 20 °С |
Химреактивы G135 и G335, время 100 с, температура 28 °С |
| Коэффициент контрастности G, при D=2 | 4,6 | 4,5 |
| Коэффициент контрастности G, при D=4 | 8,0 | 7,1 |
| Фактор гранулярности σD, при D=2 | 0,032 | 0,032 |
| Отношение сигнал/шум, G/σD, при D=2 | 144 | 142 |
| Поглощённая доза излучения, при D=2 | 3,2 мГр | 3,2 мГр |
| ISO скорость, S | 320 | 320 |
Форматы и упаковка
|

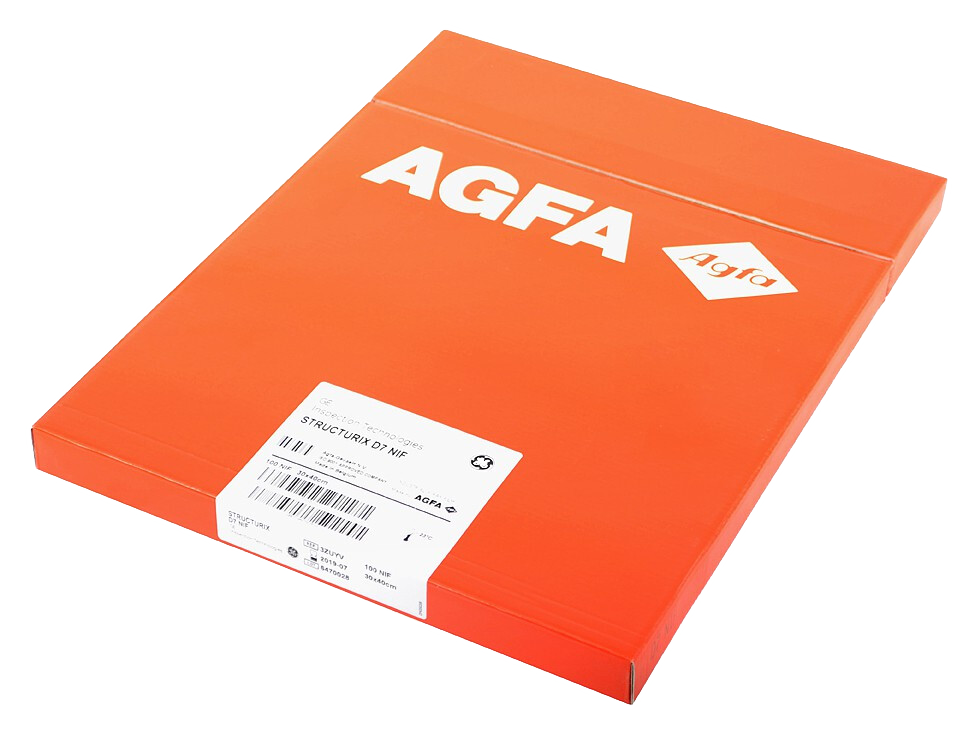

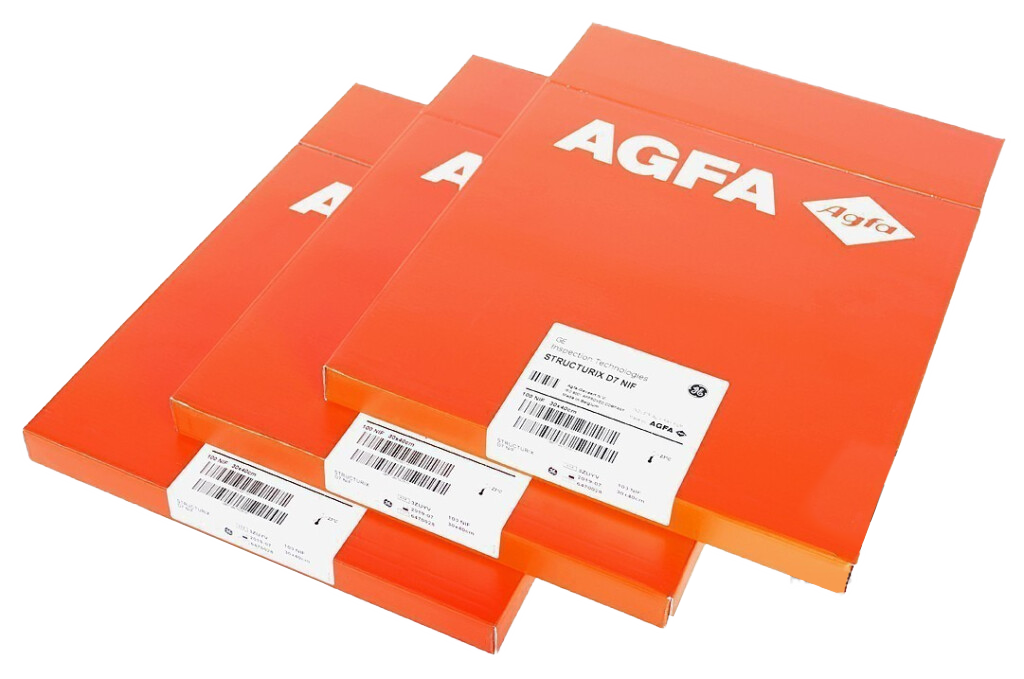

Agfa D7 NIF (Non Interleaved Films) |
Листы плёнки находятся в общем конверте. Внешняя упаковка защищена от проникновения света. Самый экономичный вариант. Требуется предварительная зарядка в тёмной комнате. 30×40 см, 24×30 см, 9×12 см, 10×24 см, 10×40 см, 10×48 см |
|

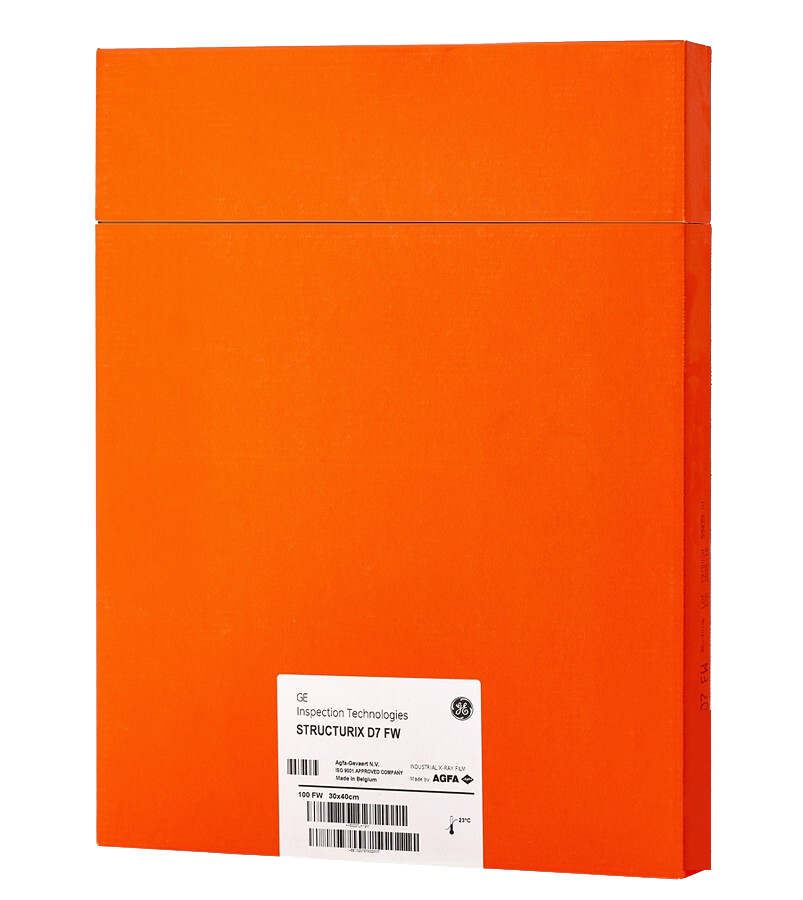

Agfa D7 FW (Folder Wrapped) |
Каждый лист плёнки обёрнут бумагой, а внешняя упаковка светонепроницаема. Бумажные прокладки предотвращают слипание плёнки в случае кратковременного пребывания вскрытой коробки в местах с высокой влажностью и температурой. Зарядка производится в тёмной комнате. 6×24 см, 6×48 см, 10×24 см, 10×40 см, 10×48 см, 13×18 см, 15×40 см, 18×24 см, 24×30 см, 30×40 см |
|

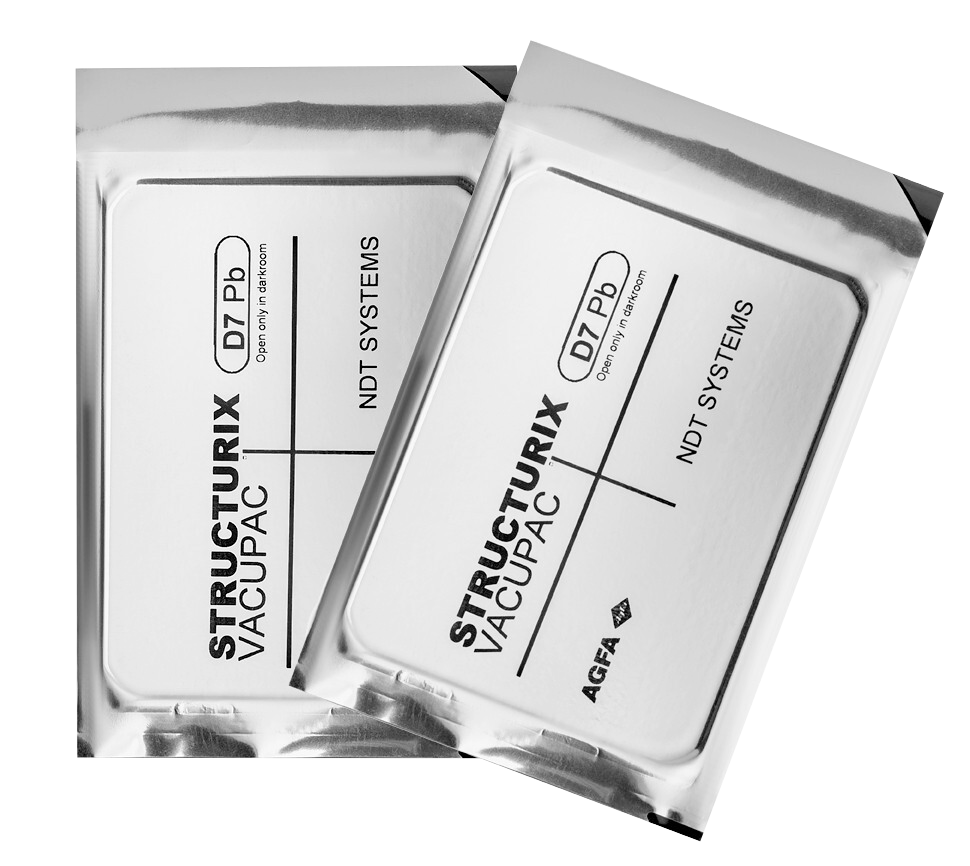

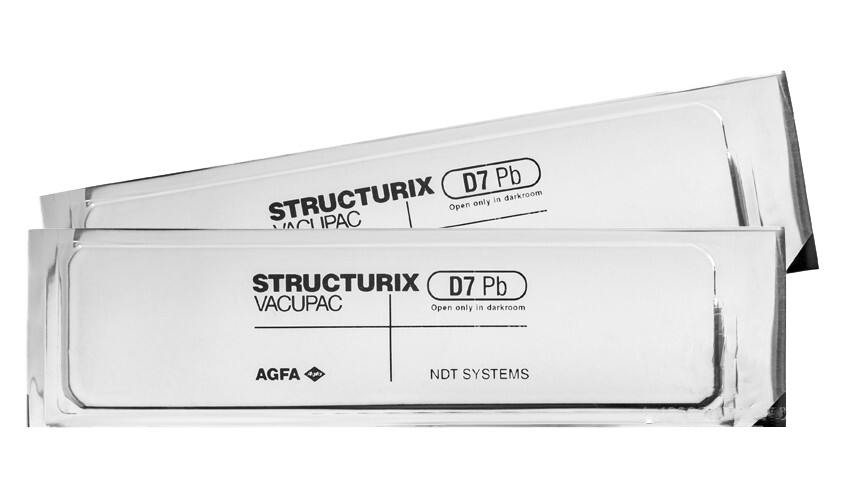

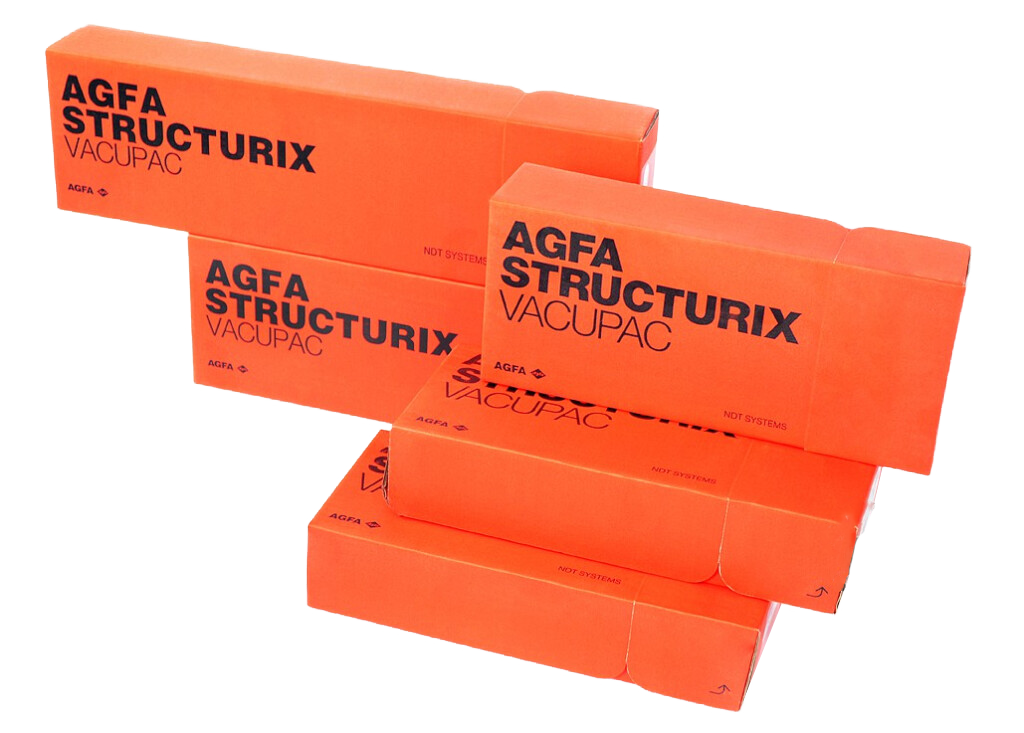

Agfa D7 Pb VACUPAC (Vacuum Packing witd lead) |
Упакованные под вакуумом листы плёнки находятся между экранами из свинца толщиной 0,027 мм. Плотный контакт плёнки и экранов сохраняется при изгибе. Внешний конверт из синтетической фольги влагостойкий, свето- и воздухонепроницаемый. Такая упаковка подходит для воздействий энергиями выше 100 кВ. 6×24 см, 6×40 см, 6×48 см, 9×12 см, 10×24 см, 10×40 см, 10×48 см, 30×40 см |
|
Agfa D7 Pb ETE (Edge-To-Edge witd lead) |
Листы плёнки с экранами из свинца толщиной 0,027 мм упакованы в светонепроницаемые пакеты. Вскрываются с помощью вшитых по краю ниток. Двусторонний край позволяет легко и точно размещать плёнку на объекте. Эта версия упаковки edge-to-edge предназначена для облучения энергиями выше 100 кВ и изотопов. 10×72 см, 15×40 см, 18×24 см, 24×30 см |
|

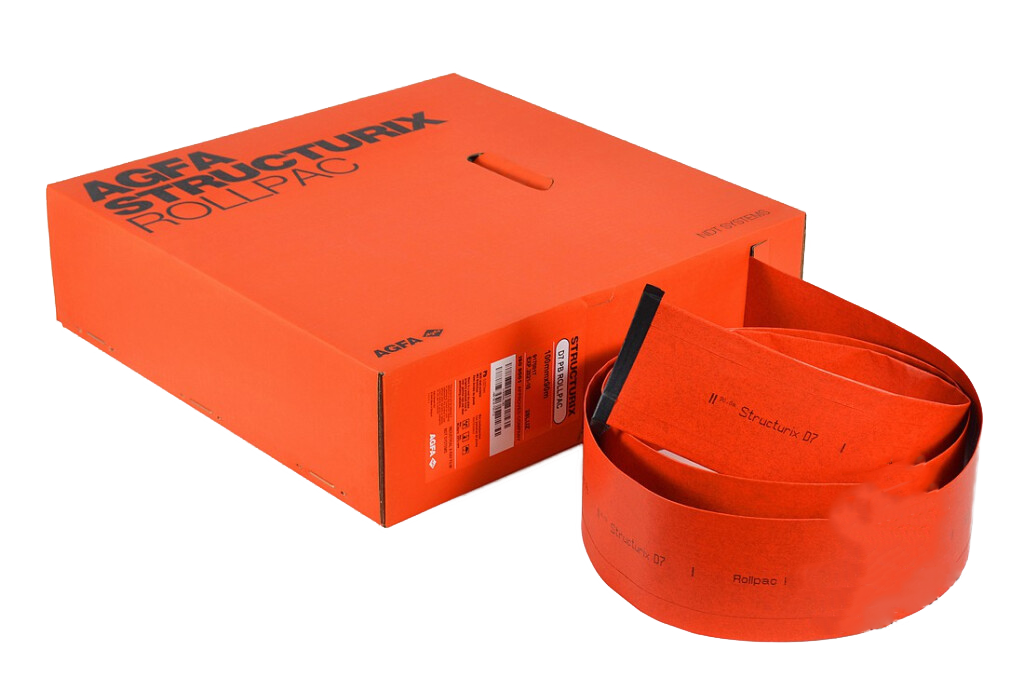

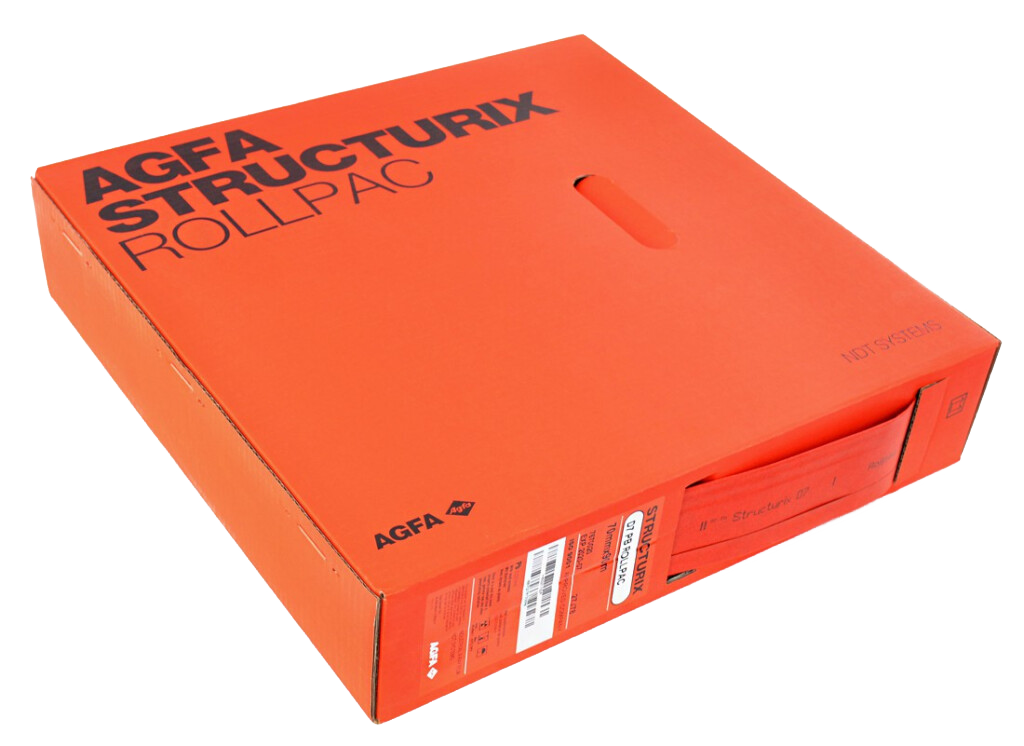

Agfa D7 Pb ROLLPAC (Roll Packing witd lead) |
Плёнка упакована в соответствии с системой edge-to-edge в рулоне и коробке с диспенсером. Плёнка размещена между слоями свинцовой фольги толщиной 0,027 мм в светонепроницаемой, влагостойкой и жиронепроницаемой ленте. Может отрезаться на любую длину, не требует применения кассет. Идеальна для контроля трубопроводов, резервуаров и подобных объектов с энергиями свыше 100 кВ. Длина рулона 90 м, ширина плёнки 60 мм, 70 мм, 100 мм |
|
Agfa D7 DW ROLLPAC (Daylight Wrap Roll Packing) |
Рулонная упаковка без свинца предназначена для контроля объектов округлой формы с использованием энергии излучения от низкой до очень низкой (<100 кВ). Плёнка обёрнута в специальную ленту, устойчивую к влаге, маслам и воздействию света. Поставляется в коробке с диспенсером. Кассеты не требуются. Длина рулона 90 м, ширина плёнки 35 мм, 60 мм, 70 мм, 100 мм |
Масса и габариты
| Тип и формат упаковки | Масса одной упаковки | Упаковок в коробке |
Габариты коробки |
Масса коробки |
| Agfa D7 NIF 30×40 см | 4,2 кг | 5 шт. | 42,5×16,5×33,5×см | 21,4 кг |

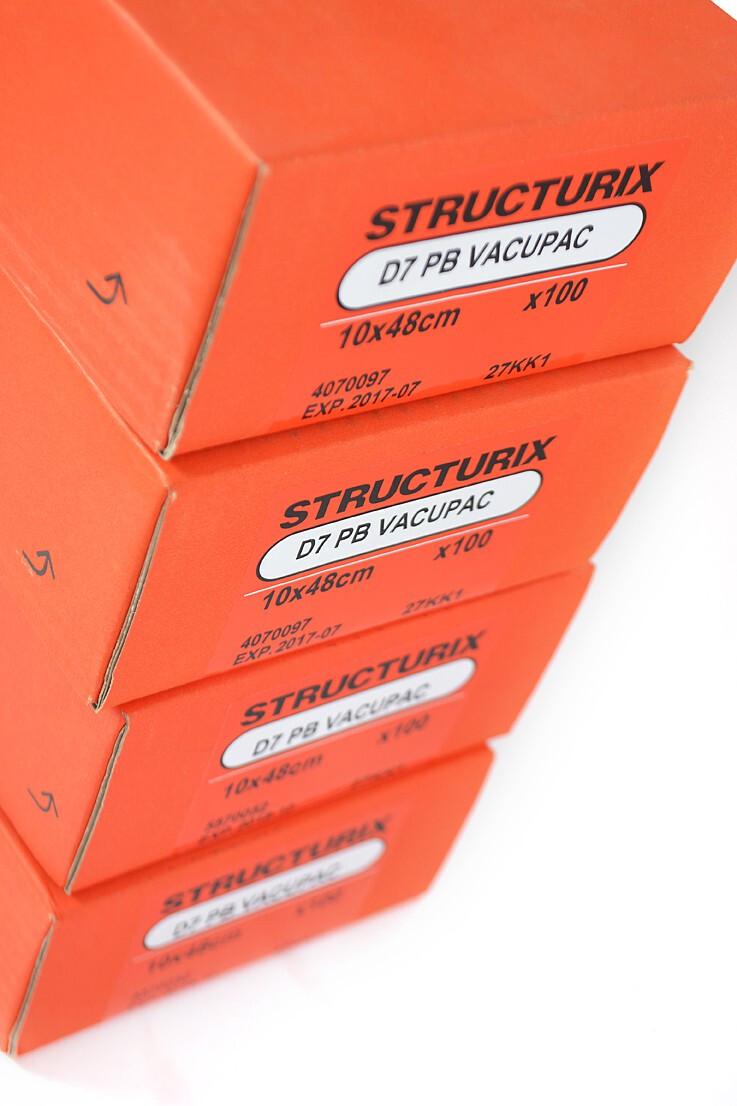

| Agfa D7 Pb VACUPAC 9×12 см | 1,6 кг | 8 шт. | 27,3×28×30,5 см | 13,5 кг |
| Agfa D7 Pb VACUPAC 10×24 см | 3,3 кг | 6 шт. | 28,5×23,6×34,5×см | 20,7 кг |
| Agfa D7 Pb VACUPAC 10×40 см | 5,4 кг | 4 шт. | 48,3×29×16,6 см | 22,7 кг |
| Agfa D7 Pb VACUPAC 10×48 см | 6,7 кг | 4 шт. | 56,6×29×16,6 см | 27,1 кг |
| Agfa D7 Pb ROLLPAC 70 мм | 10,3 кг | 2 шт. | 47,8×21,4×50 см | 21,0 кг |
| Agfa D7 Pb ROLLPAC 100 мм | 14,2 кг | 2 шт. | 48,1×28×80 см | 28,8 кг |
Сравнение пленок Agfa Structurix D
По показателям контрастности и чувствительности пленка Agfa D7 находится между D5 и D8.

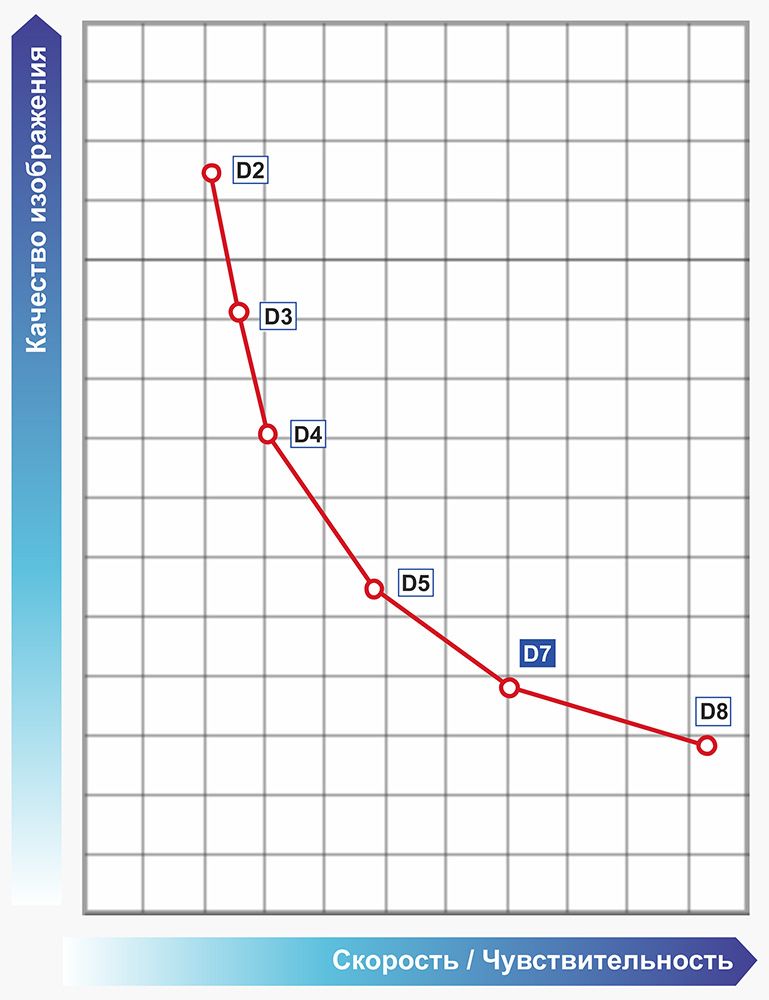

На представленном графике вы можете сравнить пленки Agfa Structurix D по качеству снимка, скорости и чувствительности.
Относительные факторы экспозиции
Экспозиционный коэффициент пленки Agfa D7 равен 1.0. С этим показателем сравниваются остальные пленки Agfa Structurix.
Коэффициент 1.0 применяется как контрольная цифра для оценки времени экспонирования остальных пленок. Величины соотносятся в пределах только одного столбца, в котором содержатся данные для одного источника ионизирующего излучения.
Реальные показатели зависят от интенсивности излучения, времени воздействия, расстояния до объекта, просвечиваемого материала и его толщины, условий обработки.
| Источник излучения | 100 кВ | 200 кВ | Селен 75 | Иридий 192 | Кобальт 60 | Линейный ускоритель 8 МэВ |
| Agfa D2 | 9.0 | 7.0 | 6.4 | 8.0 | 9.0 | 9.0 |
| Agfa D3 | 9.5 | 8.0 | – | – | – | – |
| Agfa D3 s.c. | 4.1 | 4.3 | 3.6 | 5.0 | 5.0 | 5.1 |
| Agfa D4 | 3.0 | 2.7 | 2.4 | 3.0 | 3.0 | 3.1 |
| Agfa D5 | 1.7 | 1.5 | 1.4 | 1.5 | 1.5 | 1.5 |
| Agfa D7 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| Agfa D8 | 0.6 | 0.65 | 0.6 | 0.6 | 0.6 | 0.6 |
| Условия обработки | Автоматическая проявка, цикл 8 мин, погружение в проявитель G135 на 100 с при температуре 28 °C | |||||
Номограммы экспозиции
Представленные номограммы помогут оценить необходимое время экспозиции в зависимости от исследуемого материала и условий контроля.
Реальное время будет зависеть от конкретных особенностей объекта, технических характеристик оборудования и условий обработки снимков.
 |

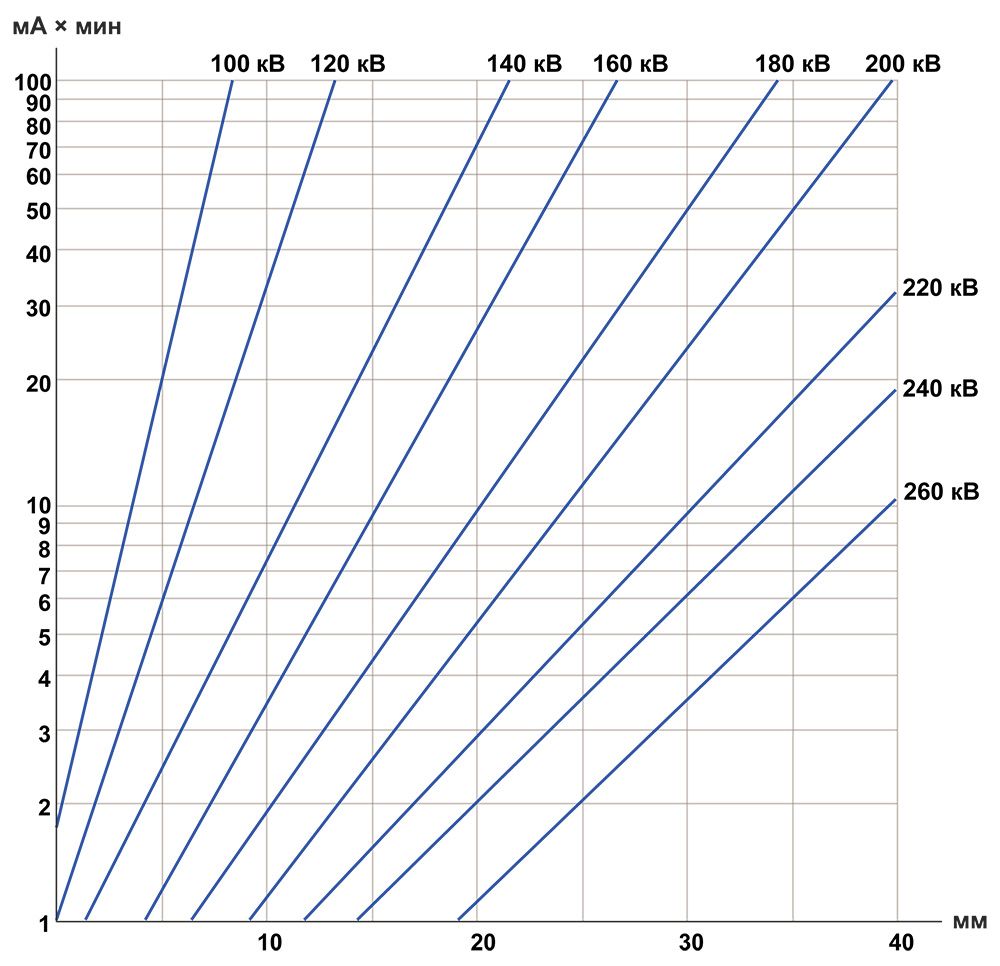

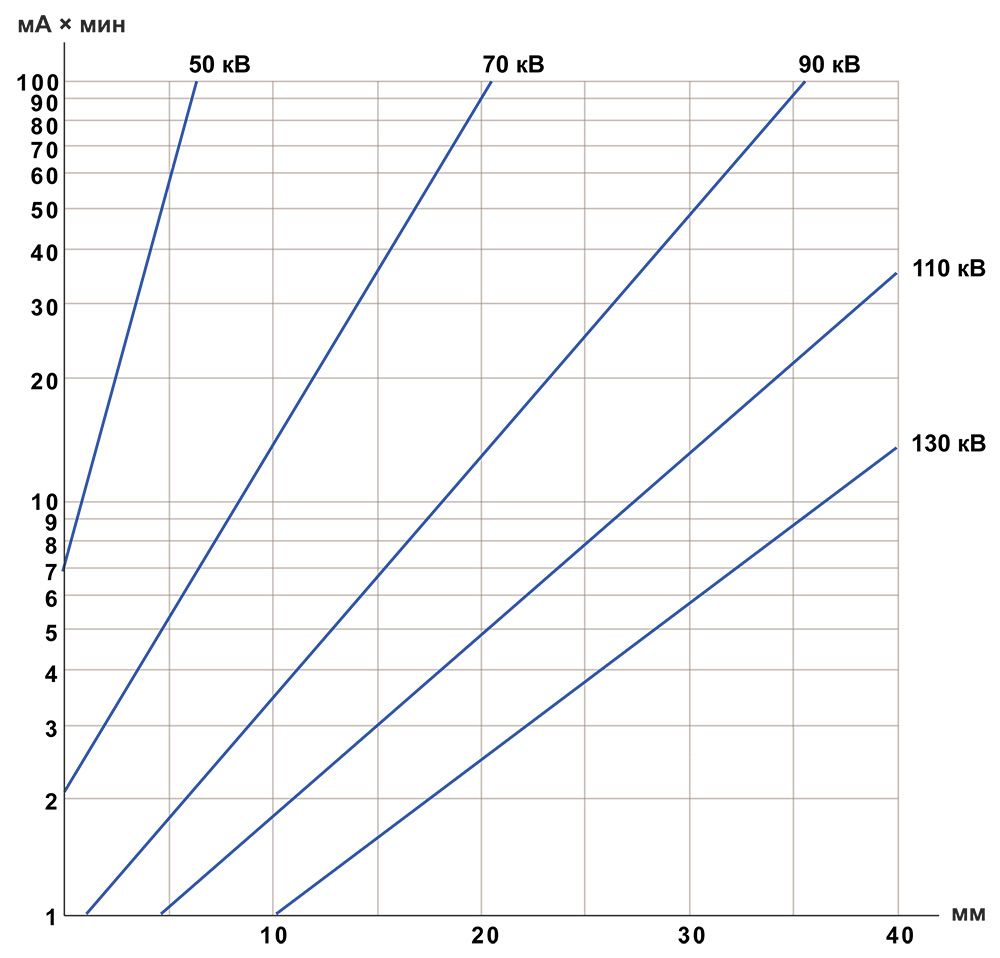

Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: рентгеновский аппарат постоянного потенциала. Объект: изделие из стали, Fe. |
 |
Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: рентгеновский аппарат постоянного потенциала. Объект: изделие из алюминия, Al. |
 |
Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: искусственный радиоактивный изотоп Селен 75. Объект: изделие из стали, Fe.
На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
|
|
|
Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: искусственный радиоактивный изотоп Иридий 192. Объект: изделие из стали, Fe.
На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
|
 |
Условия: Agfa D7 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: искусственный радиоактивный изотоп Кобальт 60. Объект: изделие из стали, Fe.
На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
|
