Пленка рентгеновская
Чувствительность: 4 – 5 рентген-1
Коэффициент контрастности: 5,4
Количество в одной упаковке: 100 листов / 1 рулон
В интернет-магазине КИТЕСТ вы можете купить рентгеновскую пленку Agfa D4.
Особенности
- Средняя чувствительность
- Мельчайшая зернистость
- Высокая контрастность
- Поверхность пленок подавляет блики и переотражения, а также имеет защиту от статического электричества.
- Возможность проведения рентгенографических исследований как со свинцовыми экранами, так и без них.
- Фотослой остается невредимым при извлечении, проведении рентгеновской съемки и обработке.
- Поддержка ручной и автоматической обработки (на роликовых проявочных аппаратах).
Возможности применения
Пленка Agfa D4 используется в сферах с повышенными требованиями к качеству рентгенограмм. В том числе в:
- оборонной промышленности;
- авиации;
- аэрокосмической отрасли;
- атомной энергетике.
Также она используется для контроля сварных швов, паяных соединений, литых деталей, электронных компонентов, разнотолщинных частей сооружений, изделий из композитных и неплотных материалов.
Пленка совместима с разными рентгеновскими аппаратами (в том числе – полупериодными и постоянного потенциала), радионуклидами, ускорителями.
Пленка Agfa D4 незаменима в следующих случаях:
- пленка Agfa D5 недостаточно чувствительна;
- если необходима пленка с наилучшим качеством изображения и наивысшей чувствительностью – для неразрушающего контроля критически важных объектов;
- с рентген-аппаратами постоянного потенциала с напряжением до 250 кВ (или с сопоставимыми по мощности излучения радионуклидами) – для нахождения малых дефектов в тонких объектах;
- с ускорителями для неразрушающего контроля стали толщиной до 100 мм (хороший градиент достигается при высокой мощности);
- для многопленочного контроля – две и более пленки (например, Agfa D4 вместе с D5 и D7) экспонируются вместе. Такой способ применяется на изделиях разной толщины или нестандартной формы.
Сертификаты и соответствие стандартам
- Сертификат Федерального института исследований и испытаний материалов Германии (BAM) – о соответствии пленки Agfa Structurix D4 классу С3 по стандартам ISO 11699-1 и EN 584-1, а также о соответствии требованиям к классу I по ASTM E 1815-08 (США).
- Также пленка соответствует ГОСТ 20426-82, ГОСТ 7512-82, ГОСТ 50.05.07-2018.
Пленка выпускается в виде рулонов или листов разных форматов. Подробнее о них, а также о способах упаковки вы можете узнать в разделе «Технические характеристики».
Наши специалисты ответят на все интересующие вопросы о свойствах и цене рентгеновских пленок Agfa Structurix D4, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Чувствительность | 4 – 5 рентген-1 | |
| Средний коэффициент контрастности | 5,4 | |
| Соответствие стандартам | EN 584-1 (С3), ASTM E 1815-08 (I), ISO 11699-1 (С3), JIS K7627 (T2) | |
| Условия освещения при обработке | Неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм | |
| Условия хранения | На ребре, вдали от химикатов, места проведения просвечивания и источников излучения | |
| – температура | От +4,4 до +23,8 °С, без резких перепадов | |
| – относительная влажность воздуха | 30 – 50 %, без резких перепадов | |
| – освещение | Следует избегать яркого освещения и воздействия прямых солнечных лучей | |
| – радиоактивный фон | <90 nGy/h | |
| Меры предосторожности | Следует избегать воздействия высоких температур; при низких температурах не происходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания — это предотвратит образование конденсата на фотослое и склеивание листов плёнки | |
| Количество листов в одной упаковке | 100 листов / 1 рулон | |
Технические показатели при фотообработке
| Тип обработки | Ручная проявка | Автоматическая проявка |
| Условия обработки |
Химреактивы G128 и G328, время 300 с, температура 20 °С |
Химреактивы G135 и G335, время 100 с, температура 28 °С |
| Коэффициент контрастности G, при D=2 | 4,6 | 4,7 |
| Коэффициент контрастности G, при D=4 | 8,0 | 9,0 |
| Фактор гранулярности σD, при D=2 | 0,020 | 0,023 |
| Отношение сигнал/шум, G/σD, при D=2 | 232 | 232 |
| Поглощённая доза излучения, при D=2 | 8,7 мГр | 8,7 мГр |
| ISO скорость, S | 100 | 100 |

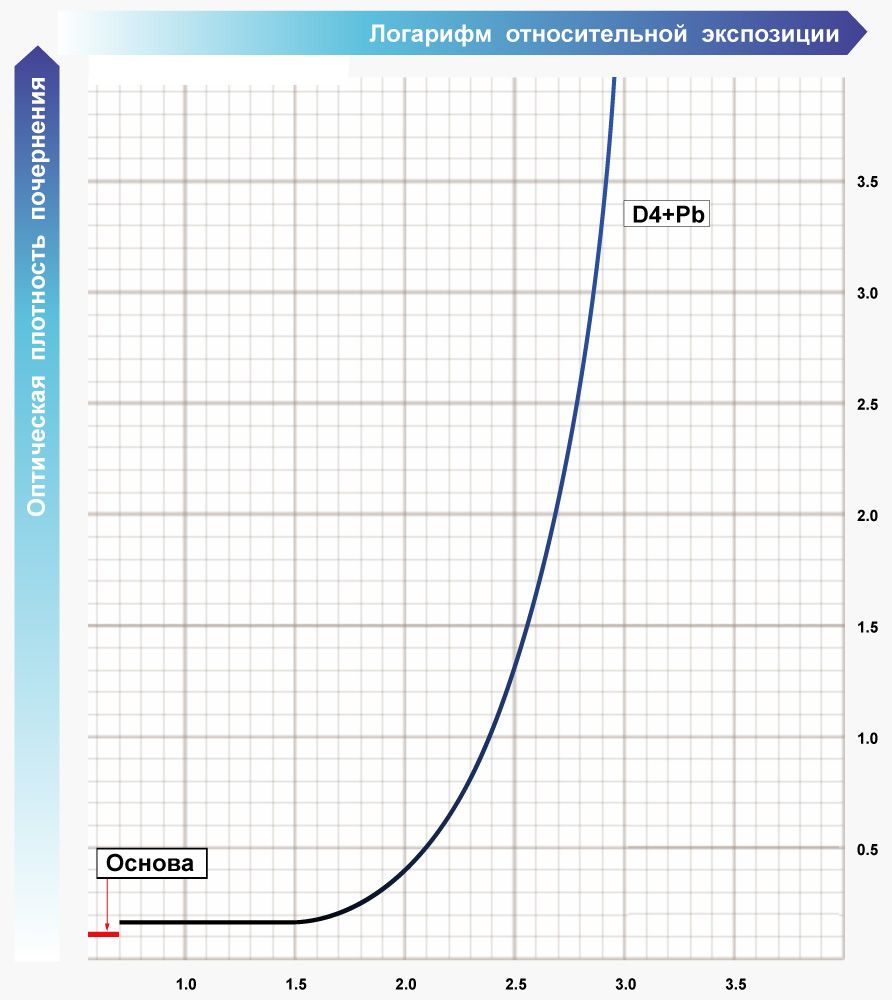

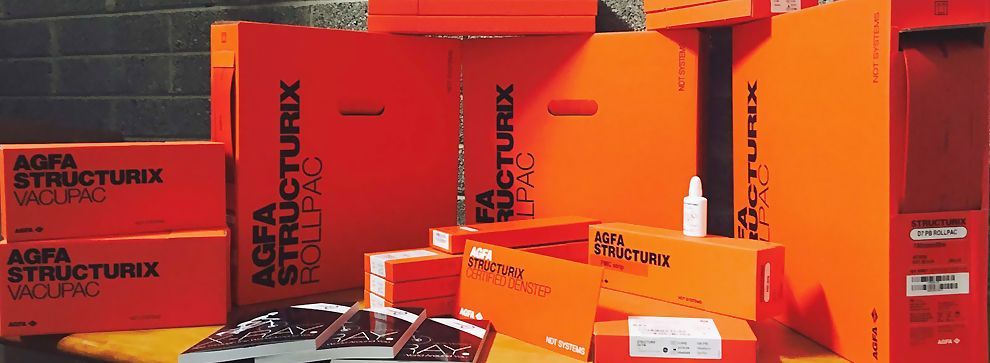

Форматы и упаковка
|

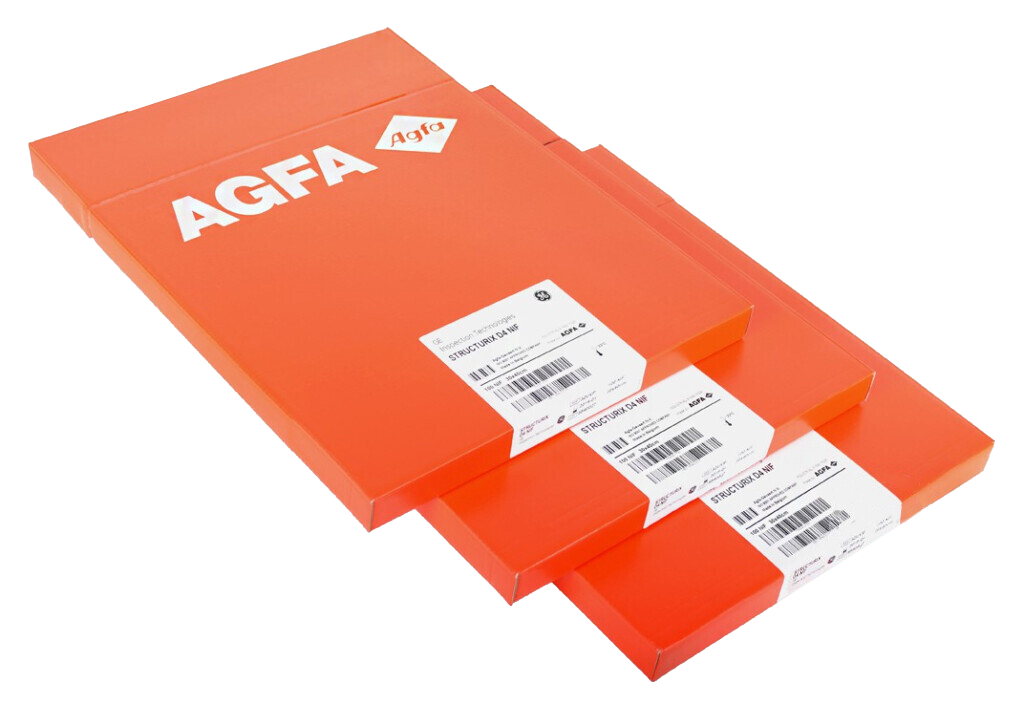

Agfa D4 NIF (Non Interleaved Films) |
Листы плёнки находятся в общем конверте. Внешняя упаковка защищена от проникновения света. Самый экономичный вариант. Требуется предварительная зарядка в тёмной комнате. 30×40 см, 24×30 см, 9×12 см, 10×24 см, 10×40 см, 10×48 см |
|
Agfa D4 FW (Folder Wrapped) |
Каждый лист плёнки обёрнут бумагой, а внешняя упаковка светонепроницаема. Бумажные прокладки предотвращают слипание плёнки в случае кратковременного пребывания вскрытой коробки в местах с высокой влажностью и температурой. Зарядка производится в тёмной комнате.
9×12 см, 10×24 см, 10×40 см, 10×48 см, |
|

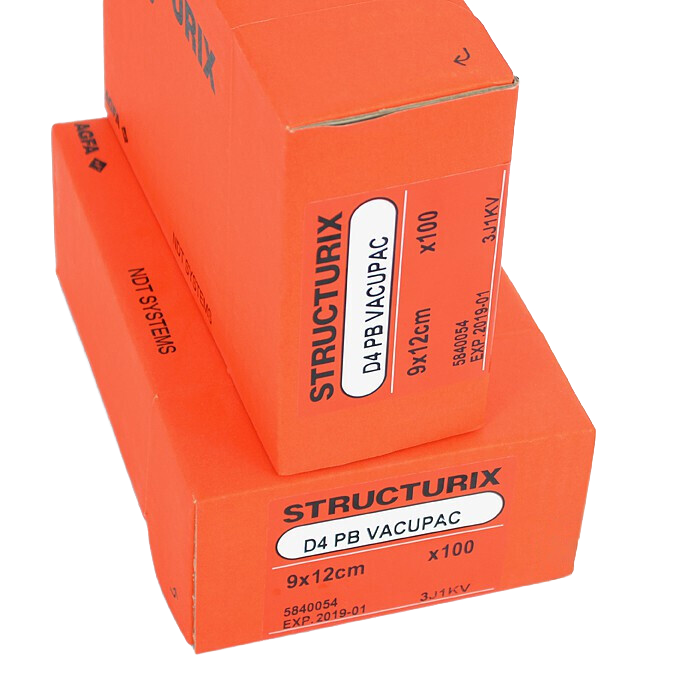

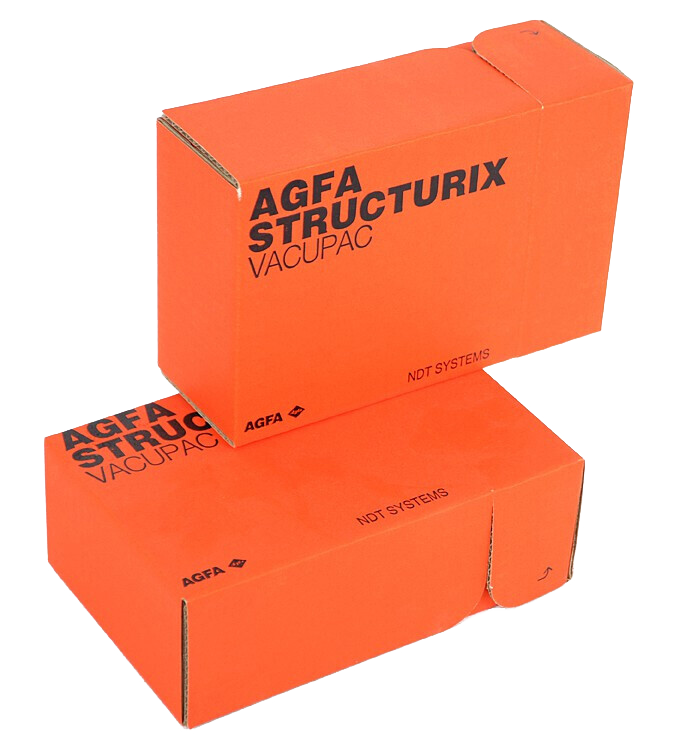

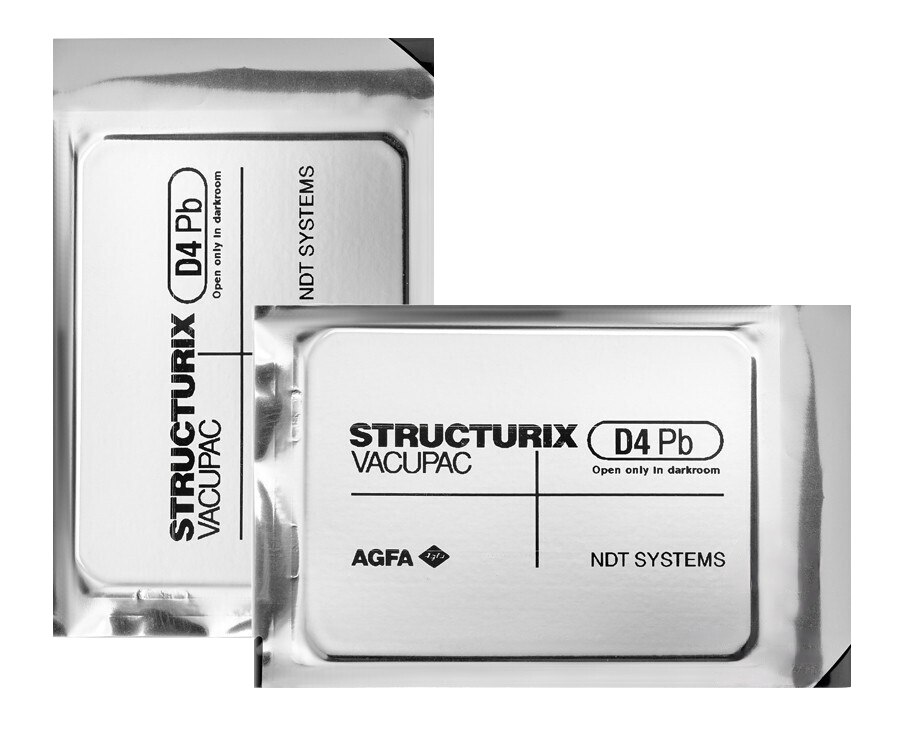

Agfa D4 Pb VACUPAC (Vacuum Packing witd lead) |
Упакованные под вакуумом листы плёнки находятся между экранами из свинца толщиной 0,027 мм. Плотный контакт плёнки и экранов сохраняется при изгибе. Внешний конверт из синтетической фольги влагостойкий, свето- и воздухонепроницаемый. Такая упаковка подходит для воздействий энергиями выше 100 кВ.
6×24 см, 6×48 см, 9×12 см, 10×24 см, |
|

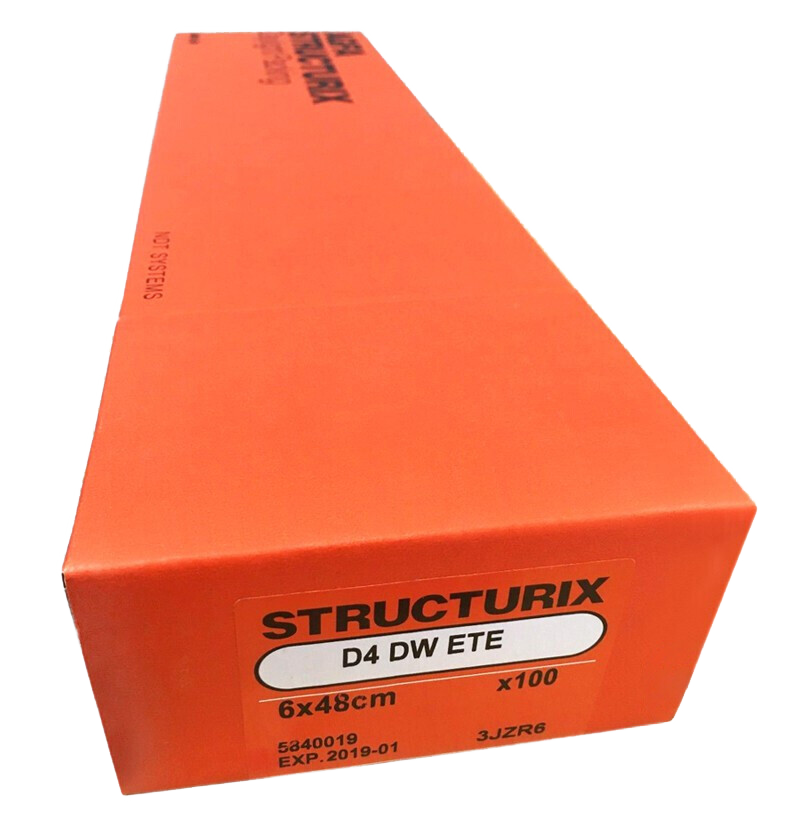

Agfa D4 DW ETE (Daylight Wrap Edge-To-Edge) |
Каждый лист плёнки упакован в конверт, непроницаемый для света, влаги и масел. Конверты с плёнкой легко разрезать и наклеивать на изогнутые объекты и углы. Подходит для использования с энергиями ниже 100 кВ. 30×40 см |
|

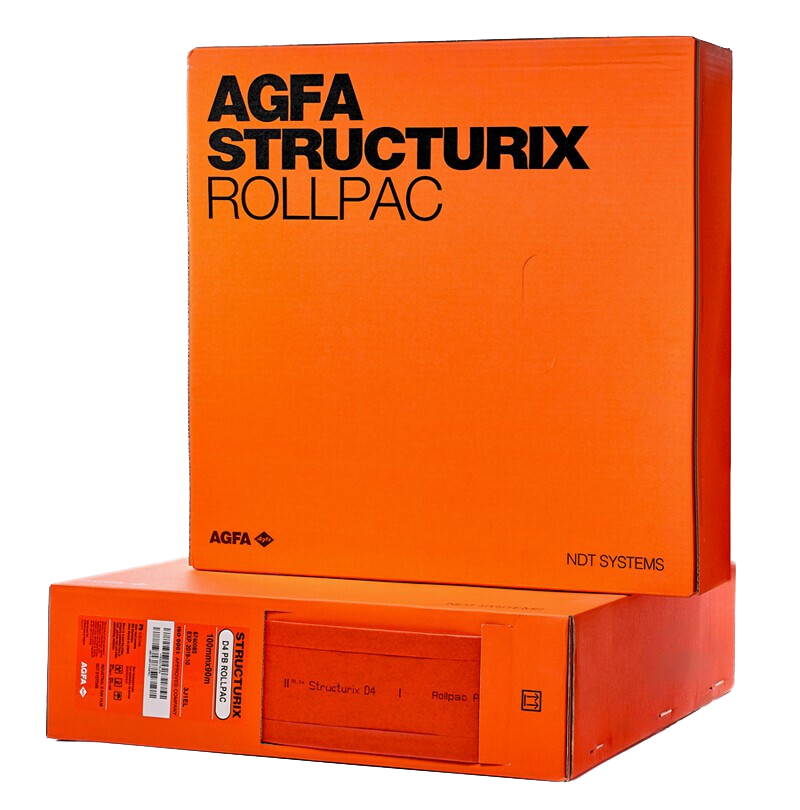

Agfa D4 Pb ROLLPAC (Roll Packing witd lead) |
Плёнка упакована в соответствии с системой edge-to-edge в рулоне и коробке с диспенсером. Плёнка размещена между слоями свинцовой фольги толщиной 0,027 мм в светонепроницаемой, влагостойкой и жиронепроницаемой ленте. Может отрезаться на любую длину, не требует применения кассет. Идеальна для контроля трубопроводов, резервуаров и подобных объектов с энергиями свыше 100 кВ. Длина рулона 90 м, ширина плёнки 35 мм, 60 мм, 70 мм, 100 мм |
|
Agfa D4 DW ROLLPAC (Daylight Wrap Roll Packing) |
Рулонная упаковка без свинца предназначена для контроля объектов округлой формы с использованием энергии излучения от низкой до очень низкой (<100 кВ). Плёнка обёрнута в специальную ленту, устойчивую к влаге, маслам и воздействию света. Поставляется в коробке с диспенсером. Кассеты не требуются. Длина рулона 90 м, ширина плёнки 70 мм, 100 мм |
Масса и габариты
| Тип и формат упаковки | Масса одной упаковки | Упаковок в коробке |
Габариты коробки |
Масса коробки |
| Agfa D4 NIF 30×40 см | 4,1 кг | 5 шт. | 42,5×16,5×33,5×см | 20,7 кг |
| Agfa D4 Pb VACUPAC 9×12 см | 1,6 кг | 8 шт. | 27,3×28×30,5 см | 13,5 кг |
| Agfa D4 Pb VACUPAC 10×24 см | 3,3 кг | 6 шт. | 28,5×23,6×34,5×см | 20,7 кг |
| Agfa D4 Pb VACUPAC 10×40 см | 5,4 кг | 4 шт. | 48,3×29×16,6 см | 22,7 кг |
| Agfa D4 Pb VACUPAC 10×48 см | 6,7 кг | 4 шт. | 56,6×29×16,6 см | 27,1 кг |
| Agfa D4 Pb ROLLPAC 70 мм | 10,3 кг | 2 шт. | 47,8×21,4×50 см | 21,0 кг |
| Agfa D4 Pb ROLLPAC 100 мм | 14,2 кг | 2 шт. | 48,1×28×80 см | 28,8 кг |
Диапазон толщин
Диапазон контролируемых толщин с плёнкой Agfa D4 может варьироваться в зависимости от мощности и типа выбранного источника излучения. Согласно ГОСТ Р 50.05.07-2018 она покрывает наиболее широкий диапазон толщин по стали в рамках своего класса. Эти показатели актуальны не только среди рентгеновских плёнок Agfa, но и в сравнении с аналогами других производителей.
Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 радиационная толщина в направлении просвечивания для Agfa D4 составляет от 5 до 40 мм по стали. Данные актуальны только для нефтегазовой отрасли.
Многоплёночная технология
Методика применяется для получения рентгенограмм объектов с ограниченными различиями в толщине стенки. В соответствии с EN 1435 регламентируется диапазон толщины, покрываемый одной экспозицией.
Время воздействия обычно основывается на средней толщине контролируемого участка, при получении значения оптической плотности не менее 2.
Наиболее практичным является использование нескольких плёнок различной чувствительности для одновременной экспозиции, например, Agfa D4 и Agfa D7. При этом участок меньшей толщины будет оцениваться по плёнке D4, а большей — по плёнке D7.
Этот способ полезен для исследования угловых сварных соединений, патрубков атомных реакторов и сосудов давления, турбинных лопаток.
Рентгеновская плёнка Agfa D4 подойдёт для контроля разнотолщинных элементов крупных стальных конструкций по многоплёночной технологии по ISO 17636-1. Для этого могут использоваться источники излучения высокой мощности, например, ускорители или Co 60.
Требования к качеству и чувствительности
Могут встречаться условия, когда требуется выполнить контроль изделия с повышенным уровнем качества при переходе от класса «А» к классу «В» по ISO 17636-1.
Бывают ситуации, когда выставлены более строгие требования по чувствительности контроля и переход от классов 2 или 3 к классу 1 по ГОСТ 7512-82.
В этих случаях, если ранее применялись плёнки D5 или D7, их следует заменить на D4.
Сравнение пленок Agfa Structurix D
По показателям контрастности и чувствительности пленка Agfa D4 находится между D3 и D5.

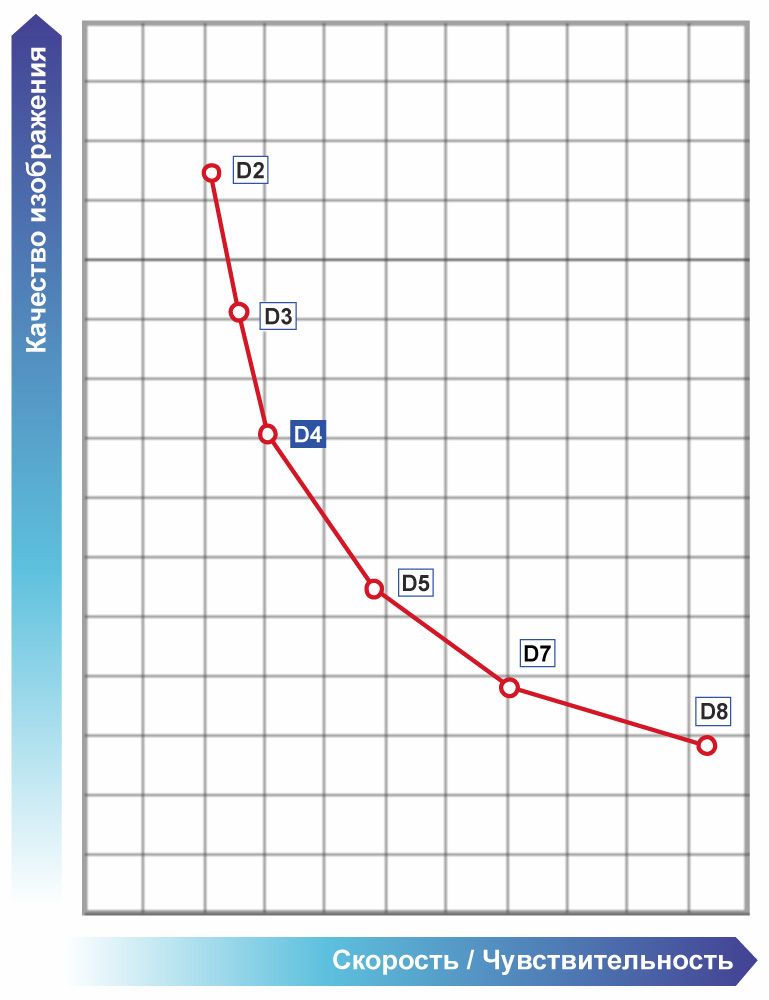

На представленном графике вы можете сравнить пленки Agfa Structurix D по качеству снимка, скорости и чувствительности.

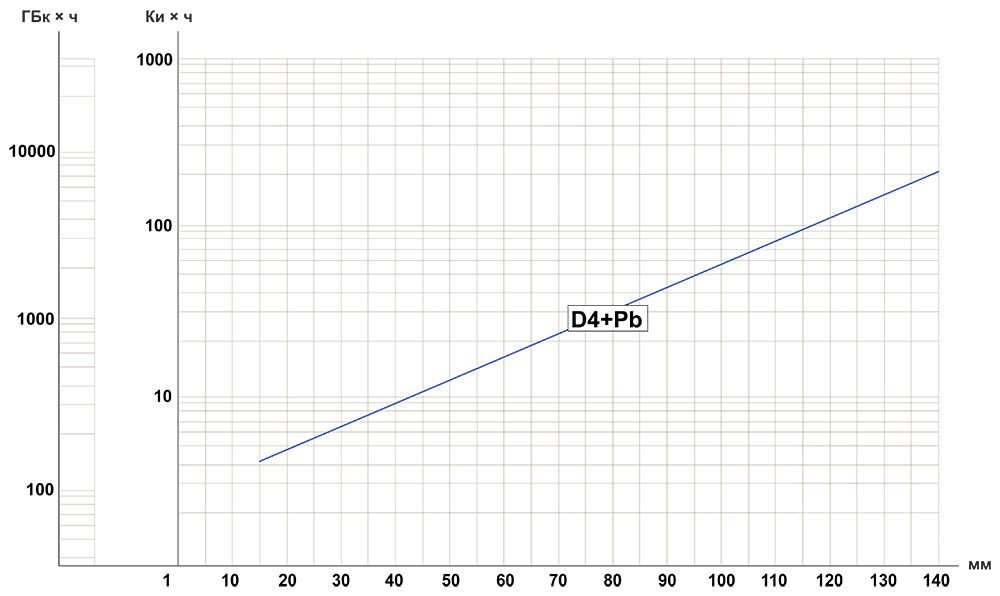

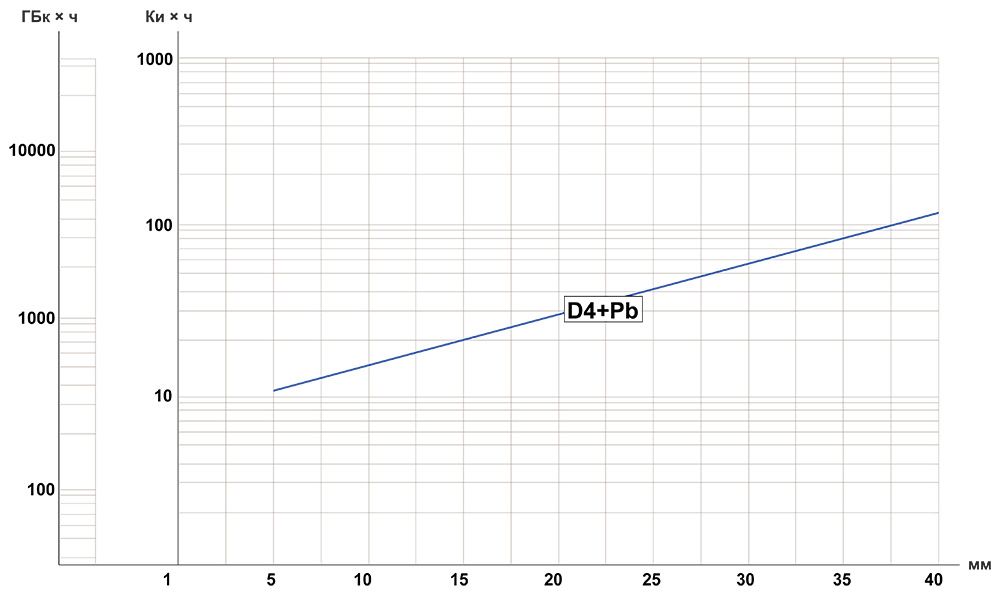

Номограммы экспозиции
Представленные номограммы помогут оценить необходимое время экспозиции в зависимости от исследуемого материала и условий контроля.
Реальное время будет зависеть от конкретных особенностей объекта, технических характеристик оборудования и условий обработки снимков.
|

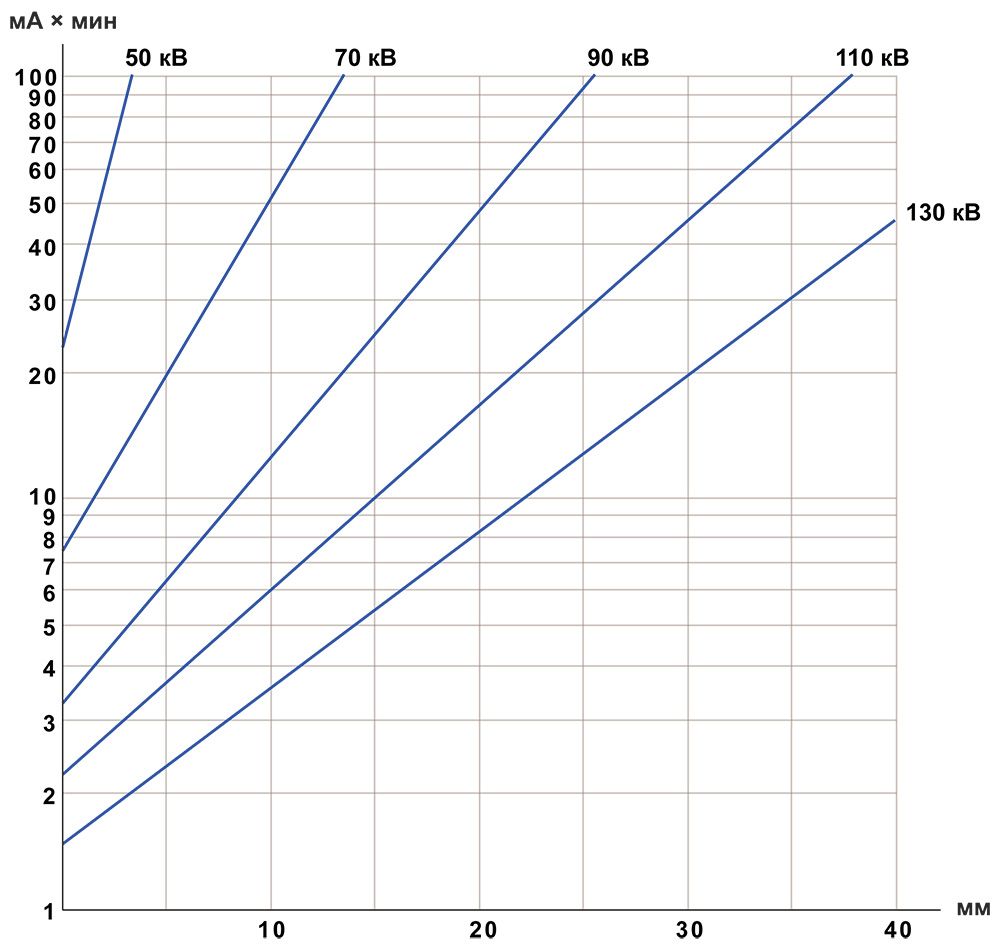

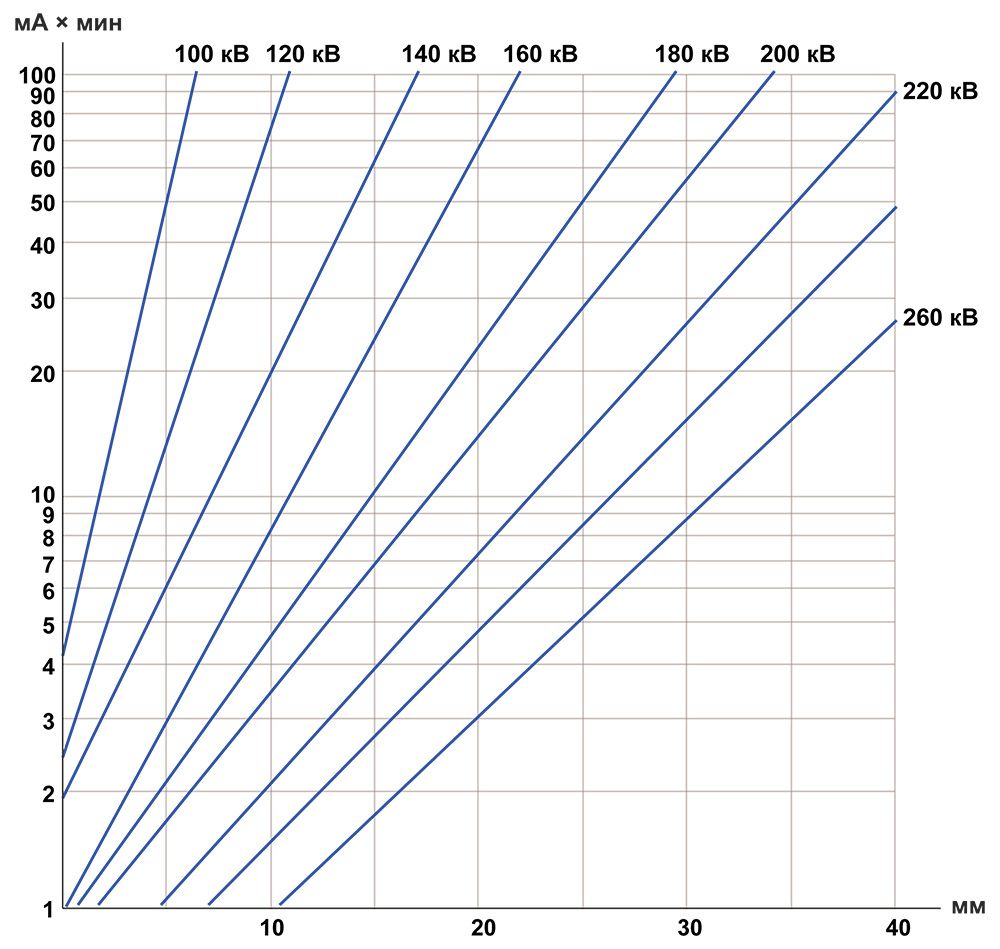

Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: рентгеновский аппарат постоянного потенциала. Объект: изделие из стали, Fe. |
|
Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: рентгеновский аппарат постоянного потенциала. Объект: изделие из алюминия, Al. |
|

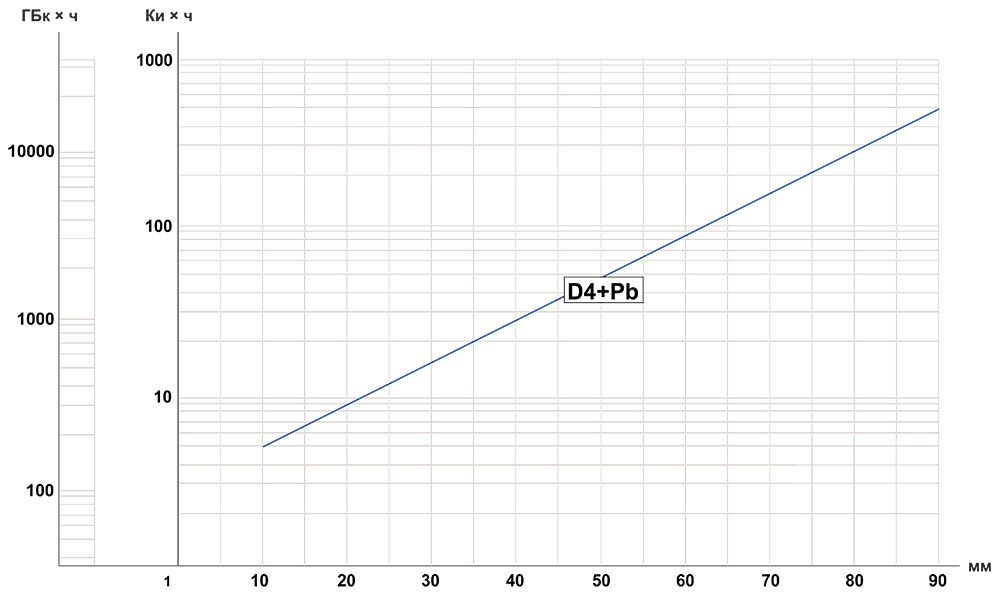

Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: искусственный радиоактивный изотоп Селен 75. Объект: изделие из стали, Fe. На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри. |
|
Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: искусственный радиоактивный изотоп Иридий 192. Объект: изделие из стали, Fe. На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри. |
|
Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C. Источник излучения: искусственный радиоактивный изотоп Кобальт 60. Объект: изделие из стали, Fe. На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри. |
