Мобильный сканер
Относительная точность: <5 мм на 7 м
Абсолютная точность: станд. <20 мм на 7 м
Вес: 24,8/29,3 кг

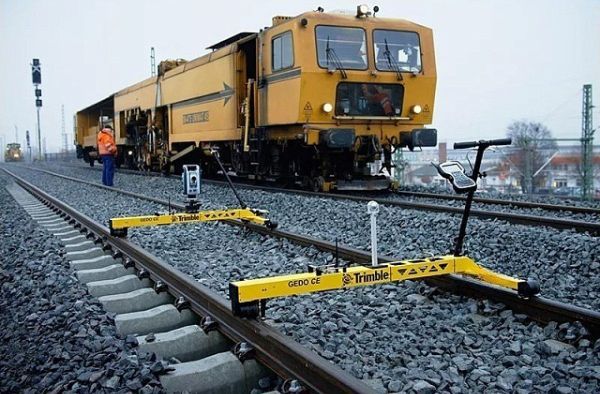

В интернет-магазине КИТЕСТ вы можете купить передвижную путеизмерительную систему Trimble GEDO для высокоточной диагностики геометрии железнодорожного полотна и геодезической съемки прилегающей инфраструктуры.
Это универсальная рельсовая платформа, которая в сочетании с измерительным оборудованием позволяет собирать полный спектр данных и строить 3D-модели рельсошпальной решетки, насыпей, инженерных коммуникаций и других элементов железной дороги.
Преимущества
Высокая точность
Абсолютная погрешность при замере межрельсового расстояния – всего ±0,3 мм, возвышения наружного рельса в кривых – ±0,5 мм.
Универсальность применения

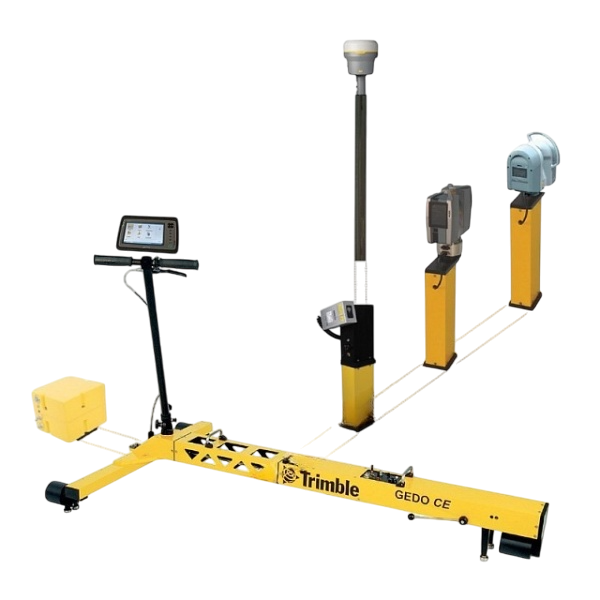

Благодаря совместимости с различными типами геодезических приборов, Trimble GEDO можно адаптировать под конкретные задачи. В состав комплекса могут входить лазерные сканеры, GNSS-приёмники, тахеометры, а также датчики формы колеи. Такое сочетание позволяет собирать облака точек с геопривязкой, анализировать параметры колеи, возвышение рельса, положение пути и прилегающих объектов. Пользователь получает детальную информацию о геометрии железнодорожной сети, необходимую для диагностики, планирования ремонта и построения 3D-моделей инфраструктуры.
Широкий выбор программного обеспечения
Платформа управляется через специализированное ПО семейства GEDO — Vorsys, Track, Rec — которое обеспечивает точные измерения и контроль всех ключевых параметров пути. Система автоматически фиксирует отклонения от нормативов и может формировать задания для выправочно-подбивочных машин. Это снижает затраты на диагностику и упрощает содержание пути.
Программа GEDO Office используется для обработки, анализа и сравнения данных с предыдущими обследованиями. Встроенные инклинометр, одометр и контактный щуп обеспечивают высокую точность при измерении возвышения, расстояний между рельсами и других параметров.
Безопасность и надежность
Колеса изготовлены из диэлектрического материала, что исключает ложные срабатывания железнодорожных систем безопасности. Встроенный тормоз надежно фиксирует платформу на уклонах. Система работает как при морозах до -20°C, так и в жару до +60°C.
Простота эксплуатации
Система без дополнительного оборудования весит всего 17 кг. Поэтому установить ее на рельсы и снять оператор сможет в одиночку. Для передвижения сканера по пути используется специальная рукоятка. На нее также прикрепляется полевой контроллер, который отображает данные в режиме реального времени.
Применение
- Инспекция и диагностика состояния железнодорожного полотна и инфраструктуры
- Контроль геометрии колеи
- Подготовка ТЗ для автоматических выправочных машин
- Построение 3D-моделей ж/д инфраструктуры на основе облаков точек
Наши менеджеры помогут подобрать оптимальное решение под задачи вашего проекта, ответят на все интересующие вопросы о свойствах и цене путеизмерительной системы Trimble GEDO, а также помогут вам его заказать.
Оставьте заявку — и мы свяжемся с вами для консультации!
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Применение | Документирование существующей трассы и близлежащих объектов. Анализ дизайна для модернизации. 3D моделирование. Анализ нарушений клиренса. Контроль качества строительства. Оформление базы данных управления (например, Clearroute, WinLUE) |
| Относительная точность | <5 мм на 7 м |
| Абсолютная точность (в зависимости от трековой съемки) | станд. <20 мм на 7 м |
| Вес (Тележка, Сканер Фаро) | 24,8 кг |
| Вес (Тележка, TX6 / TX8 Сканер) | 29,3 кг |
