Proceq наковальня для молотка Шмидта

В интернет-магазине КИТЕСТ вы можете купить тестовую наковальню для молотка Шмидта производства Proceq (Швейцария).

Доступные модификации

Применение

Тестовая наковальня используется, чтобы проверить калибровочные данные и точность показаний молотков Original Schmidt, Digi Schmidt, Paper Schmidt, Rock Schmidt. При наличии кольца-адаптера, которое надевается на направляющую трубку, с помощью наковальни можно проводить тестирование молотка Silver Schmidt. Кольцо исправляет положение корпуса молотка и, тем самым, нивелирует особенности геометрии прибора, чтобы обеспечить точный контакт ударника с тестовой пластиной.

Конструкция

Наковальня представляет собой цилиндр, имеющий специальную геометрию и твердость стали, из которой он изготовлен. На этом цилиндре установлена направляющая трубка, а внизу запрессована тестовая пластина, выполненная из закаленной инструментальной стали.

Для обеспечения прямого угла попадания ударника в зону с заданным радиусом, корпус молотка центрируется в направляющей трубке, имеющей жесткие допуски.

Порядок проведения измерений

1. Разместите наковальню на бетонном/каменному полу или на другой массивной, жесткой и непрогибаемой поверхности.
2. С помощью специальной щетки, входящей в комплект поставки, удалите пыль и загрязнения с ударной поверхности.
3. Удалите частицы бетона, имеющиеся на поверхности ударника молотка.
4. Сделайте не менее 5 предварительных ударов по наковальне.

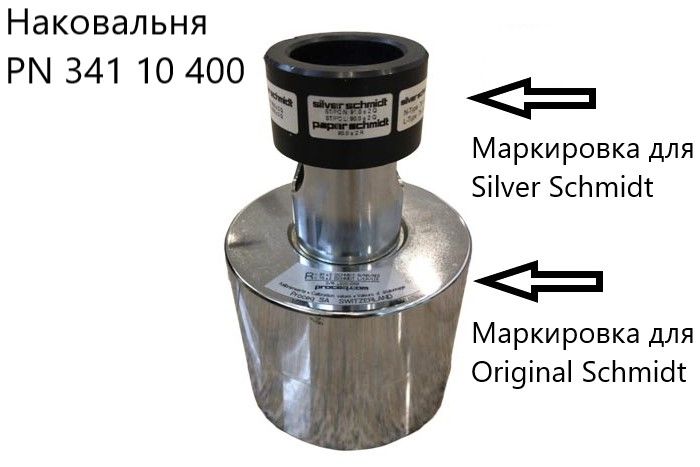

5. Затем в размеренном темпе сделайте 5 контрольных ударов и проверьте, чтобы измеренные показатели отскока не выходили за пределы диапазона, который приведен либо в маркировке наковальни, либо в руководстве пользователя тестируемого молотка Шмидта.

Если полученные показатели отскока крайне малы, т.е. не достигают нижнего предела референсных значений, то это может означать, что на подвижных деталях ударной системы имеются частицы пыли. В таком случае необходимо провести профилактику и очистку механической части молотка Шмидта в соответствии с инструкцией.

Могут быть и другие причины низких значений отскока. Среди них:

• загрязненность или повреждения поверхности тестовой пластины;
• поврежденное направляющее отверстие на наковальне (отсутствие перпендикулярности, заклинивание ударника при ударе).

Описанный в этом параграфе порядок действий – это единственный метод проверки молотков Шмидта. Ее необходимо проводить со следующей периодичностью:

• при постоянной эксплуатации – не менее одного раза в день, либо через каждые 1000 ударов;
• при непостоянной эксплуатации – в начале и по окончании каждого этапа работ.

Значения отскока

• R=81±2 – для молотков Original Schmidt моделей N/NR/ND
• R=75±2 – для молотков Original Schmidt моделей L/LR/LD
• Q=91±2 – для молотков Silver Schmidt моделей ST/PC N
• Q=90±2 – для молотков Silver Schmidt моделей ST/PC L
• R=90±2 – для молотков Paper Schmidt

Поверка

После выпуска наковальня проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
