Наконечник к твердомерам
Материал: алмаз монокристаллический синтетический
Геометрические размеры: по ГОСТ 9377-81
Гарантийный срок эксплуатации: 1 год

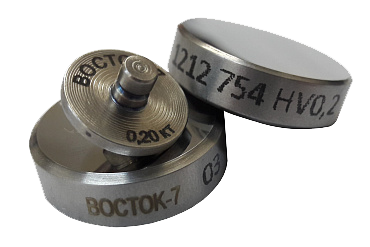

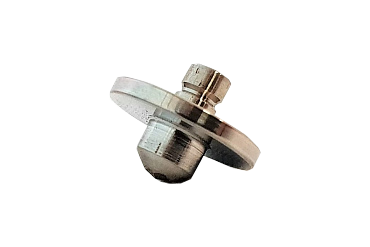

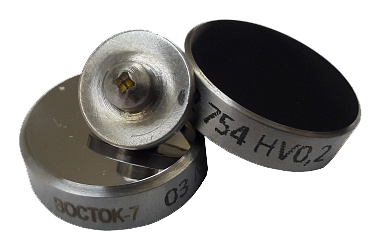

В интернет-магазине КИТЕСТ вы можете купить алмазный наконечник типа НПМ для микротвердомеров ПМТ-3 и ПМТ-5.
Назначение

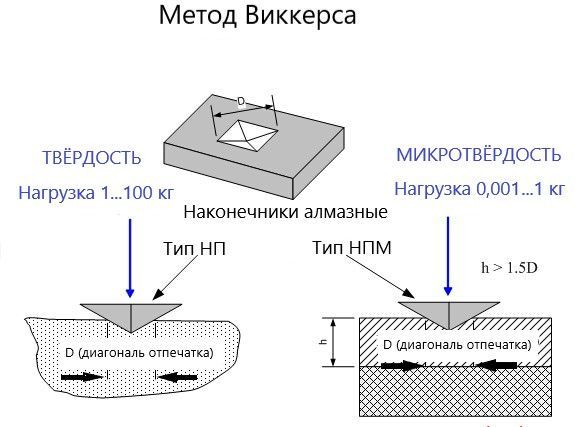

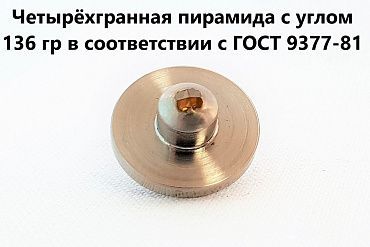

Индентор, предназначенный для измерения микротвердости металлов и сплавов по методике Виккерса, имеет форму четырехгранной пирамиды с углом 136° к приборам.
Стандартизация и сертификация
Наконечники сделаны по советскому стандарту ГОСТ 9377-81 «Наконечники и бойки алмазные к приборам для измерения твёрдости металлов и сплавов. Технические условия» и прошли первичную поверку по ГОСТ 8.044-80 «Государственная система обеспечения единства измерений. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки».
Данные изделия прошли тестирование на соответствие требованиям в 2023 году в Центральной испытательной лаборатории АО «ЛОМО» и имеют документы, рекомендующие их к использованию в микротвердомерах моделей ПМТ-3, ПМТ-3М, ПМТ-3М1 и ПМТ-5.
Обслуживание при эксплуатации
Чтобы точность измерений была высокой, при эксплуатации необходимо регулярно проверять грани и остриё пирамиды на наличие повреждений. Они легко обнаруживаются при изучении отпечатков на алюминии и других мягких материалах.

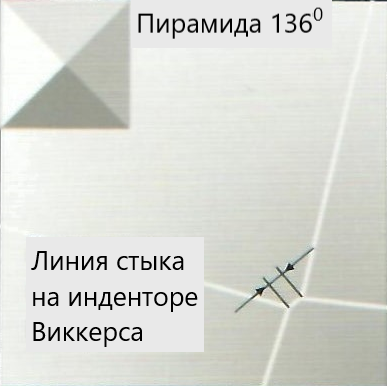

При шлифовке алмазных наконечников по местам соединения граней алмаза проходит линия стыка, препятствующая идеальному заострению индентора. Международные стандарты ISO и ASTM регулируют максимальную длину этой линии и классифицируют ее для разных пределов испытательных нагрузок.
Инструкция по установке или замене наконечника для стационарных и переносных твердомеров
- Перед установкой необходимо протереть бензином индентор и посадочное место шпинделя, а также нанести технический бескислотный вазелин на контактные поверхности.
- Ослабить винт, соединяющий наконечник со шпинделем.
- Вынуть наконечник из посадочного места и установить туда тот, который будет использоваться для измерения, и затем зафиксировать его с помощью винта. Убедитесь в том, что хвостовик индентора вошел в посадочное до упора, а также чтобы он был крепко зафиксирован (обжат). Это позволит избежать смещения и повреждения наконечника.
- Установить на измерительной поверхности прибор эталонную меру, которая соответствует шкале твердости и измеряемому диапазону.
- Произвести обжатие индентора: три раза приложить основную нагрузку индентора в разных местах рабочей поверхности эталонной меры.
- Затянуть фиксирующий винт индентора.
Сделать 5 и более замеров на эталоне твердости и вычислить среднее значение. Затем его нужно сравнить с тем, что указано на эталонной мере. Если эти цифры находятся в пределах допустимой погрешности (по паспорту изготовителя твердомера и эталона), то специалист может приступить к работе с исследуемыми изделиями. Если полученное среднее значение выходит за пределы допустимой погрешности, то нужно выполнить калибровку твердомера в соответствии с инструкцией, предоставленной изготовителем.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене алмазного наконечника типа НПМ для микротвердомеров ПМТ-3 и ПМТ-5, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Материал в оправке |
Алмаз монокристаллический синтетический марки Va |
|
Диапазон каратности |

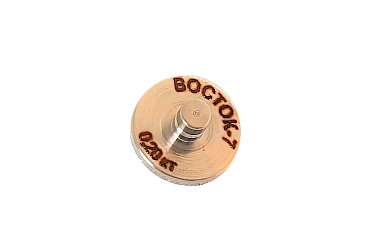

Маркирован на оправке изделия в соответствии с ГОСТ 9377-81 |
|
Геометрические размеры |
По ГОСТ 9377-81, исполнение тип НК 1 / НП 1 / НПМ соответственно |
|
Наконечники шариковые (с твёрдосплавными и стальными шариками) |
|
|
Тех. характеристики шарика:
|
|
|
Геометрические размеры шариков в соответствии с ГОСТ 3722-81:
|
|
|
Гарантийный срок эксплуатации |
1 (один) год |
Комплектация
|
Наименование |
Кол-во, шт. |
|
Упаковочный футляр |
1 |
|
Паспорт (по заказу) |
1 |
|
Индентор твердомера |
По заказу |
