Меры твердости
Шкала: Виккерс
Нагрузка: 5 – 100 кгс
Размах значений твердости: 2-3%
В интернет-магазине КИТЕСТ вы можете купить меры твердости по Виккерсу МТВ-Ч.
Изделия представляют собой прямоугольные плитки с одной рабочей стороной, предназначенные для поверки твердомеров по Виккерсу.
Эталонные меры сделаны из углеродистой стали, соответствующей ГОСТ 1435-99 «Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия».
Варианты поставки

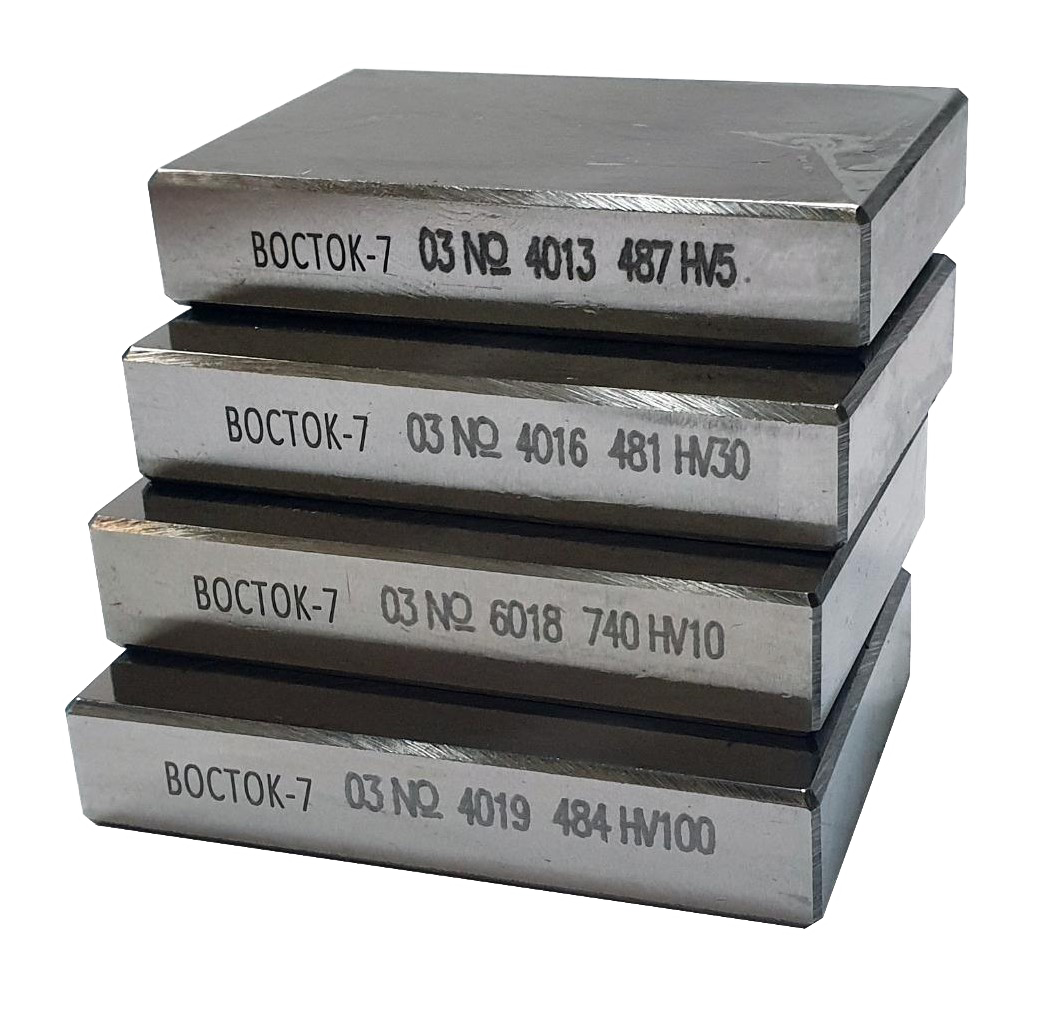

Эталонные меры твердости МТВ-Ч могут поставляться как поштучно, так и в виде комплектов, включающих в себя следующие пластины:
- 450±75 HV5
- 800±50 HV10
- 450±75 HV30
- 450±75 HV100
Поверка
После выпуска эталонная мера проходит первичную проверку – об этом свидетельствует наличие не менее 5 отпечатков.
Наиболее распространенные вопросы
- Каков срок службы эталонных мер?
- Обычно рабочая сторона мер низкого диапазона (мягких мер) изнашивается в течение одного месяца эксплуатации (особенно при частых измерениях). Иногда меры могут прослужить до двух лет, однако в большинстве случаев изношенная поверхность не будет обеспечивать необходимой точности калибровки.
- При заказе меры 400 HV5 пришла мера 381 HV5. Почему это произошло?
- Эталонные меры предназначены для калибровки твердомеров, а не для измерения твердости деталей. Предлагаемые нами меры имеют значения, соответствующие российским (ГОСТ 9031-75) и международным (ISO, ASTM) стандартам. При заказе выбирайте те меры, значения которого ближе всего подходят к значениям твердости измеряемого вами изделия.
- Каково необходимое расстояние между отпечатками?
- ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» в пункте 4.4 предписывает: «Расстояние между центром отпечатка и краем образца или краем соседнего отпечатка должно быть не менее 2,5 длины диагонали отпечатка».
Таким образом, возможное число отпечатков на эталоне определяется габаритами рабочей поверхности меры, диаметром шарика в наконечнике и прилагаемой нагрузкой.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене МТВ-Ч мер твердости Виккерса, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
|
Мера |
Шкала твёрдости |
Нагрузка, кгс (Н) |
Диапазон значений твёрдости |
Размах значений твёрдости, не более, для мер |
|
МТВ |
HV5 |
5 (49,03) |
250±50 |
3,0% |
|
МТВ |
HV5 |
5 (49,03) |
450±75 |
3,0% |
|
МТВ |
HV5 |
5 (49,03) |
800±50 |
3,0% |
|
МТВ |
HV10 |
10 (98,07) |
450±75 |
3,0% |
|
МТВ |
HV10 |
10 (98,07) |
800±50 |
3,0% |
|
МТВ |
HV30 |
30 (294,2) |
250±50 |
2,0% |
|
МТВ |
HV30 |
30 (294,2) |
450±75 |
2,0% |
|
МТВ |
HV30 |
30 (294,2) |
800±50 |
2,0% |
|
МТВ |
HV100 |
100 (980,7) |
450±75 |
2,0% |
Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|

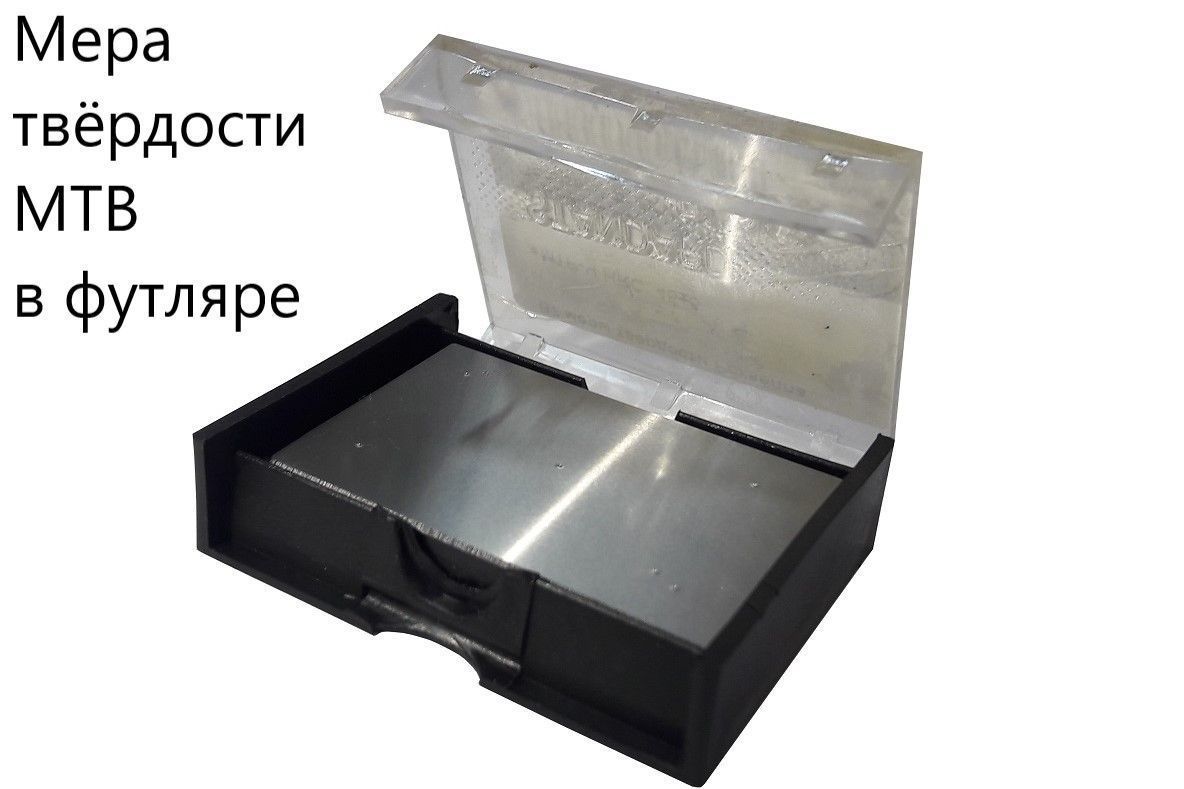

Мера твёрдости МТВ |
1 шт. |
модификация в соответствии с заказом |
|
Футляр |
1 шт. |
* |
|
Паспорт |
1 экз. |
* |
| *только при заказе комплекта мер твёрдости Виккерса МТВ из 4 шт. | ||

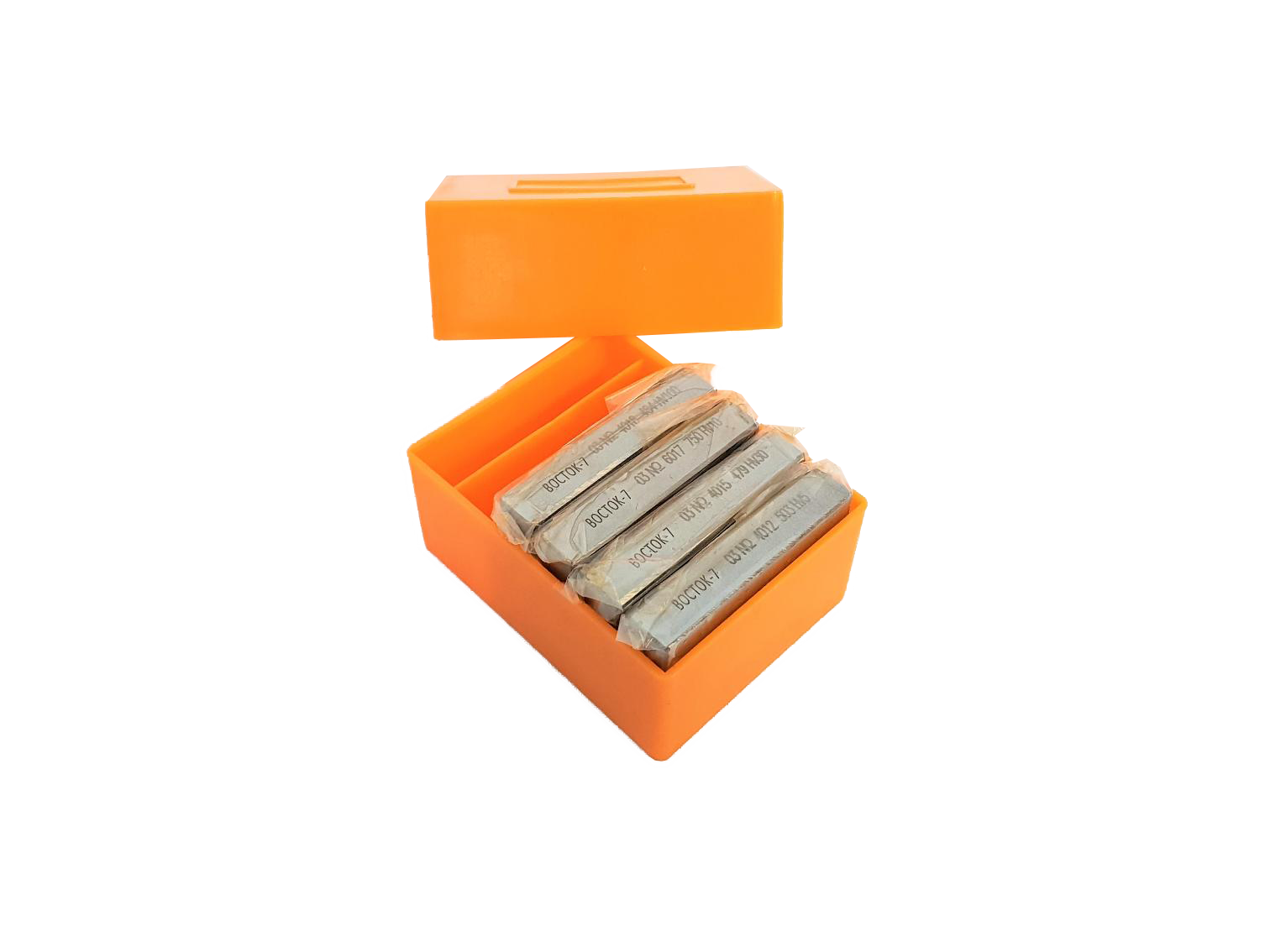

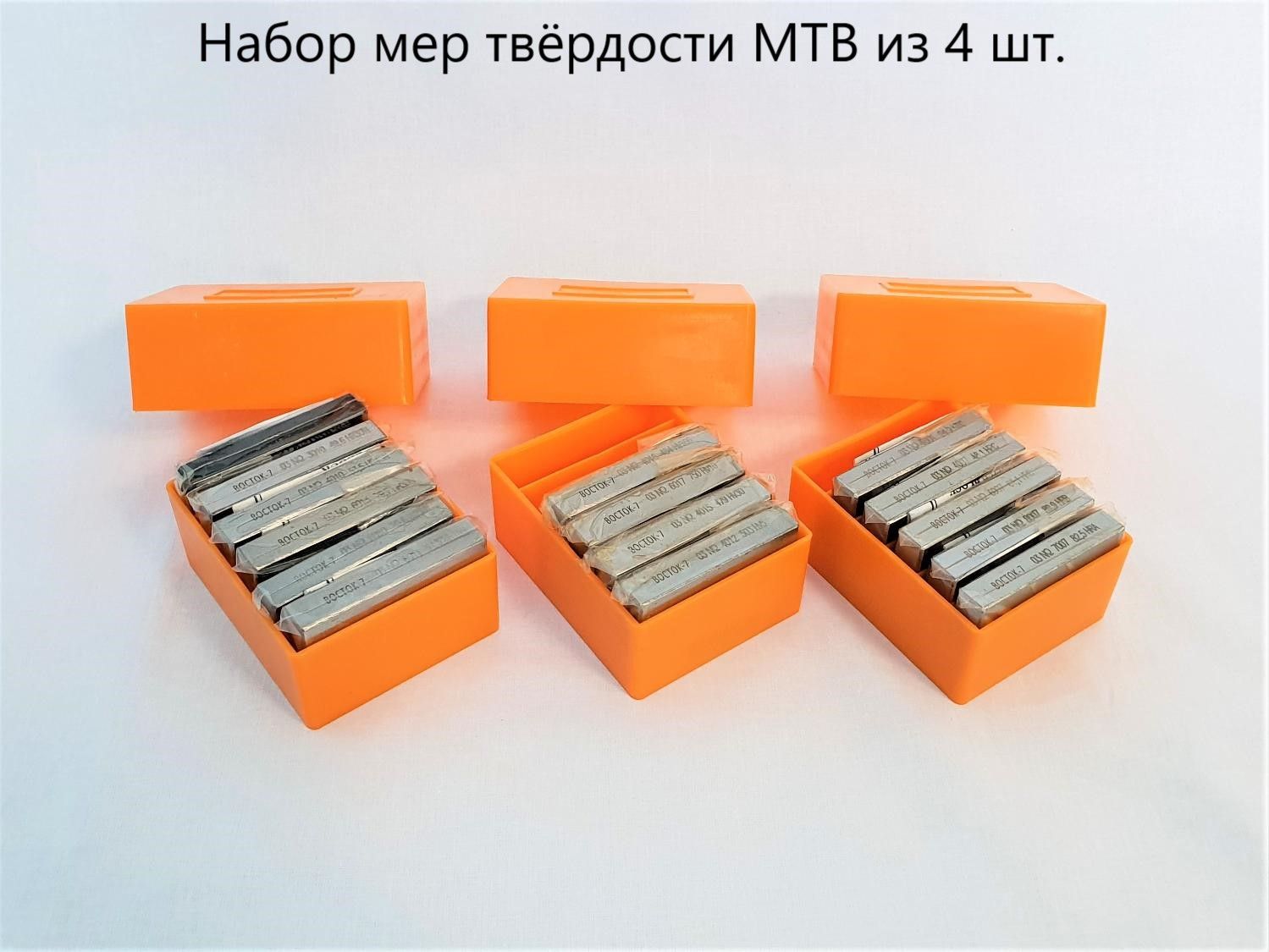

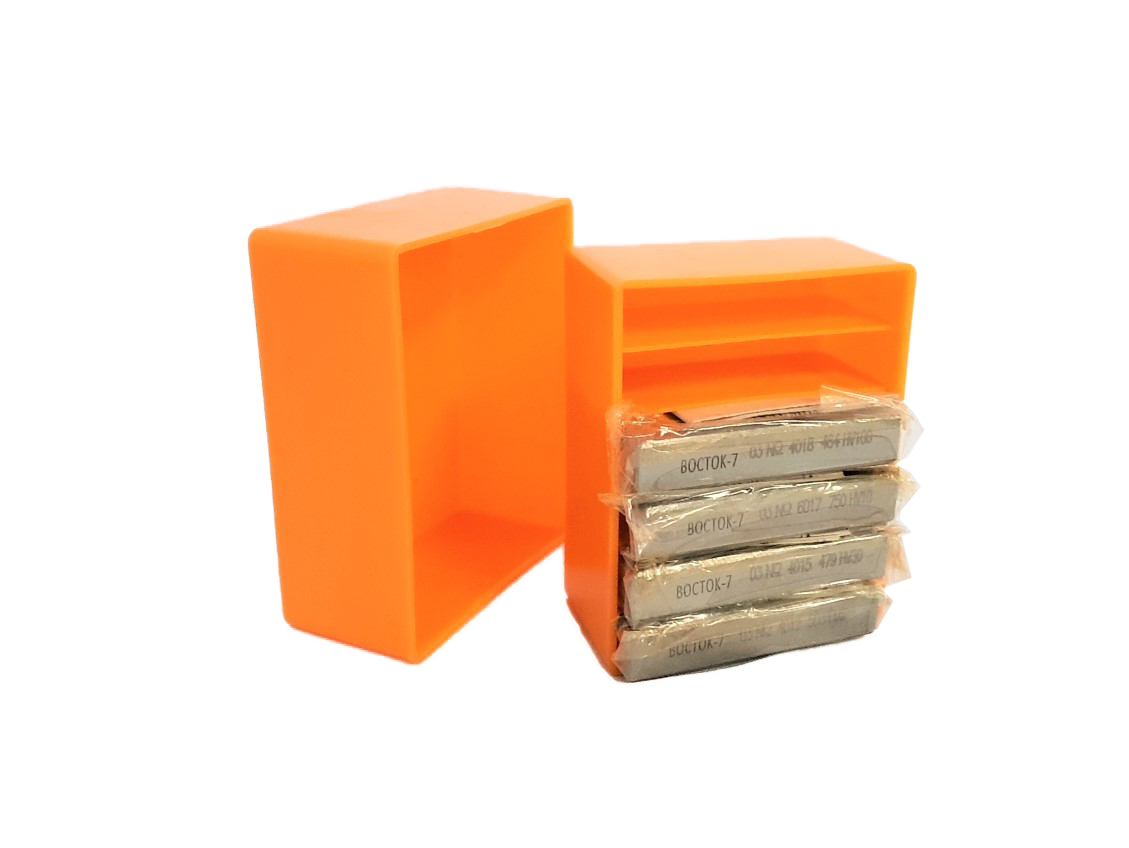

Комплект мер твёрдости Виккерса МТВ из 4 шт.
|
Наименование |
Нагрузка, кгс (Н) |
Количество |
|
450±75 HV5 |
5 (49,03) |
1 шт. |
|
800±50 HV10 |
10 (98,07) |
1 шт. |
|
450±75 HV30 |
30 (294,2) |
1 шт. |
|
450±75 HV100 |
100 (980,7) |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Каждая мера твёрдости промаслена и упакована в крафт-бумагу. Меры твёрдости подвергнуты консервации в масляном составе по группе I ГОСТ 9.014. Срок консервации не менее 2 лет.
Хранение и транспортировка всеми видами транспорта по группе условий хранения Л ГОСТ 15150. Повреждение защитного футляра во время транспортировки допускается и не подлежит гарантийной замене, однако повреждение самой меры твёрдости, особенно её рабочей поверхности является основанием для гарантийной замены изделия.
Воздух в помещении не должен содержать примеси агрессивных газов.
