Микроскоп отсчетный
Диапазон измерений: 0 – 4 мм
Диапазон фокусировки: 30 мм
Погрешность: ±0,003 мм
В интернет-магазине КИТЕСТ вы можете купить отсчетный микроскоп по Бринеллю МПБ-3М В7 от компании «Восток-7» – старейшего в России производителя приборов данного типа.
Отсчетный микроскоп используется для определения линейных размеров при отраженном свете, а также для замера диаметра лунки, которая остается на металлических поверхностях при измерении твердости по Бринеллю.
Также с помощью отсчетного микроскопа можно рассмотреть объекты с увеличением от 20 до 200 крат (в зависимости от модели) и провести оценку их характеристик.
Микроскопы используются как в стационарных, так и в мобильных лабораториях.
Особенности модели МПБ-3М В7
Модельный ряд отсчетных микроскопов, произведенных ООО «Восток-7», отличается диапазонами измерений, ценой деления шкалы сетки объектива, а также наличием сменных объективов и осветителя.

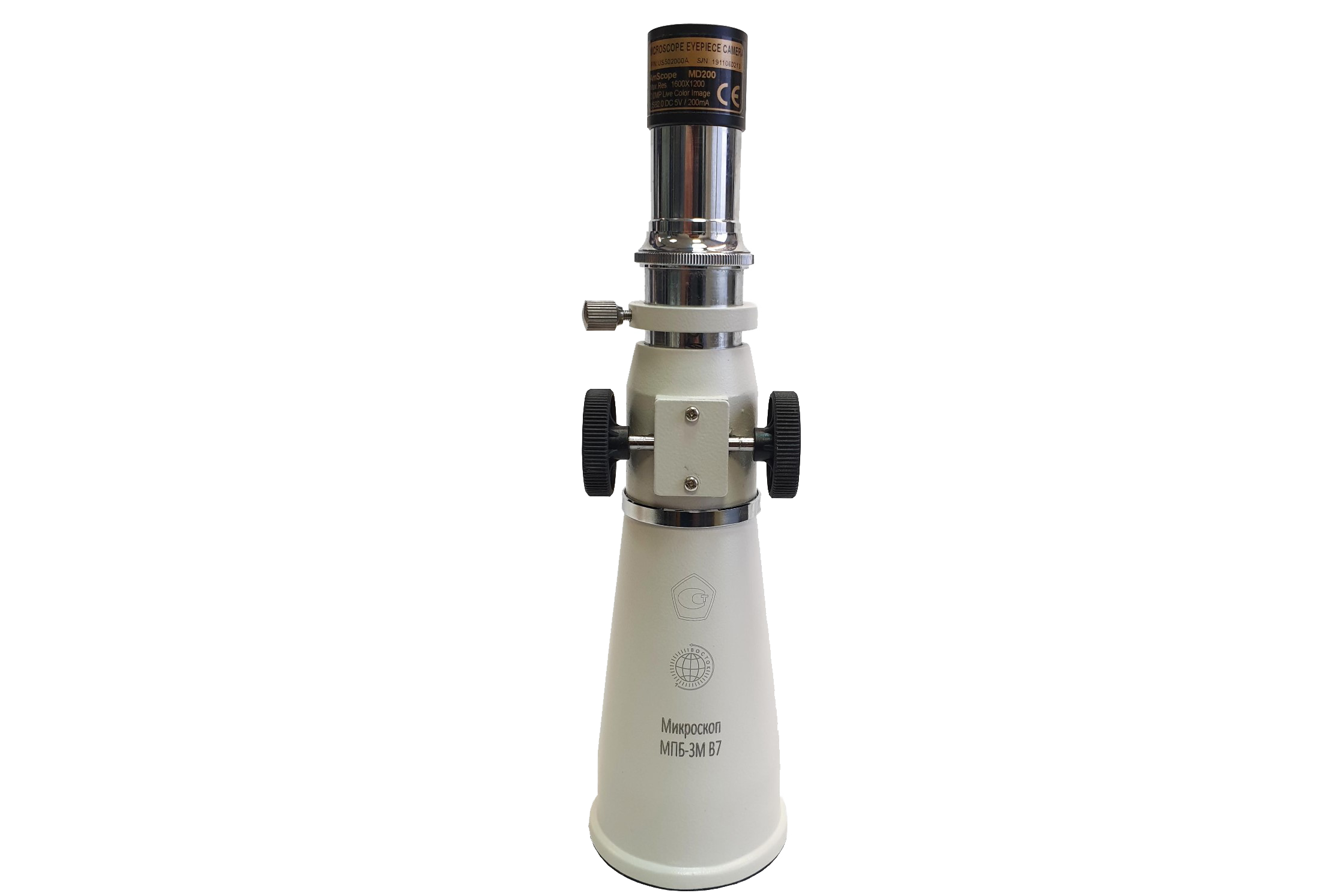

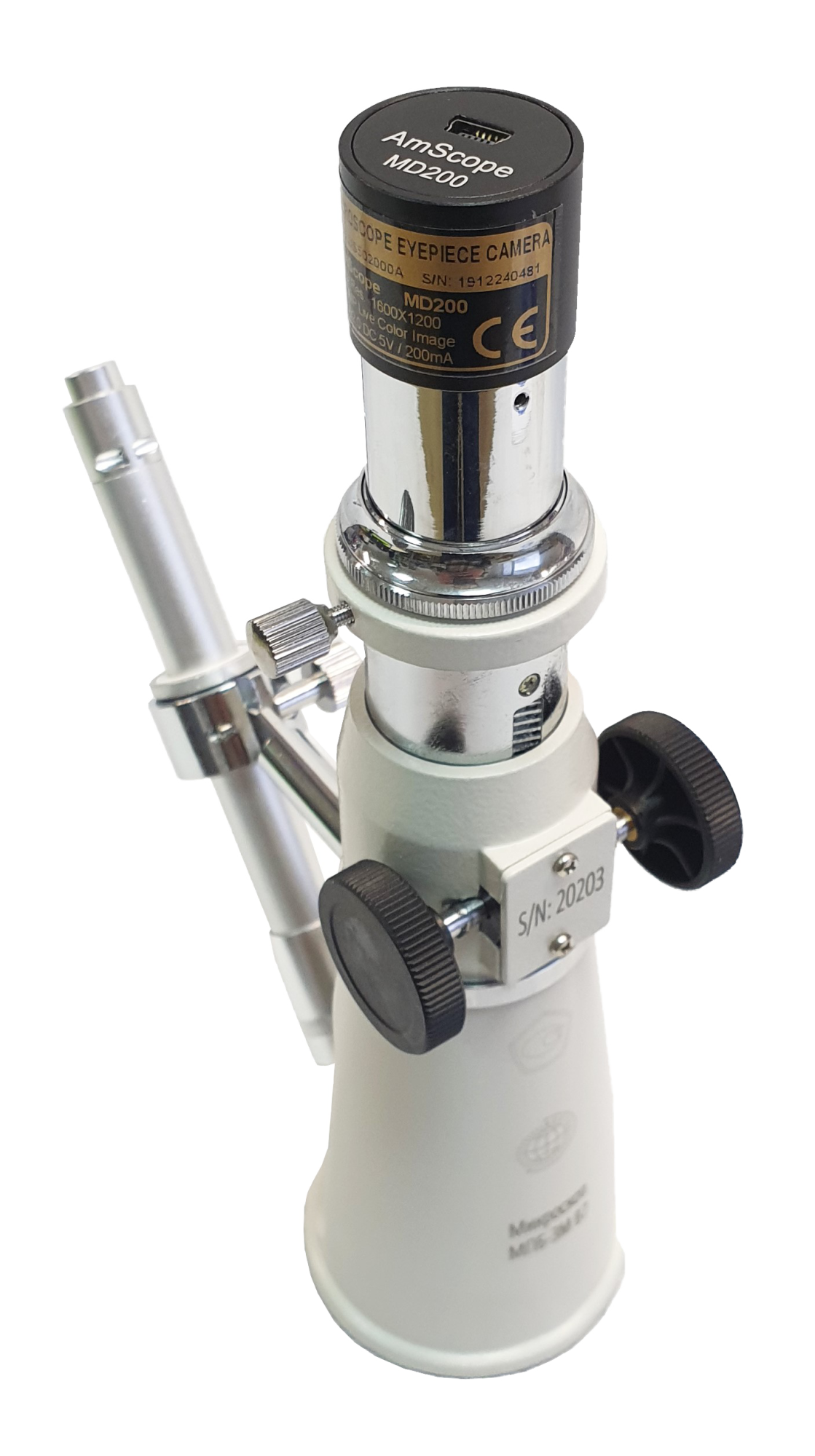

Микроскоп МПБ-3М В7 с цифровой камерой имеет ручную фокусировку на исследуемом объекте с помощью фокусировочного механизма. Имеется визирная шкала на 100 единиц с ценой одного деления в зависимости от увеличения используемого объектива. Просветленная оптика и навесной осветитель улучшают контрастность, что дает возможность работать при любой освещенности объекта исследования.

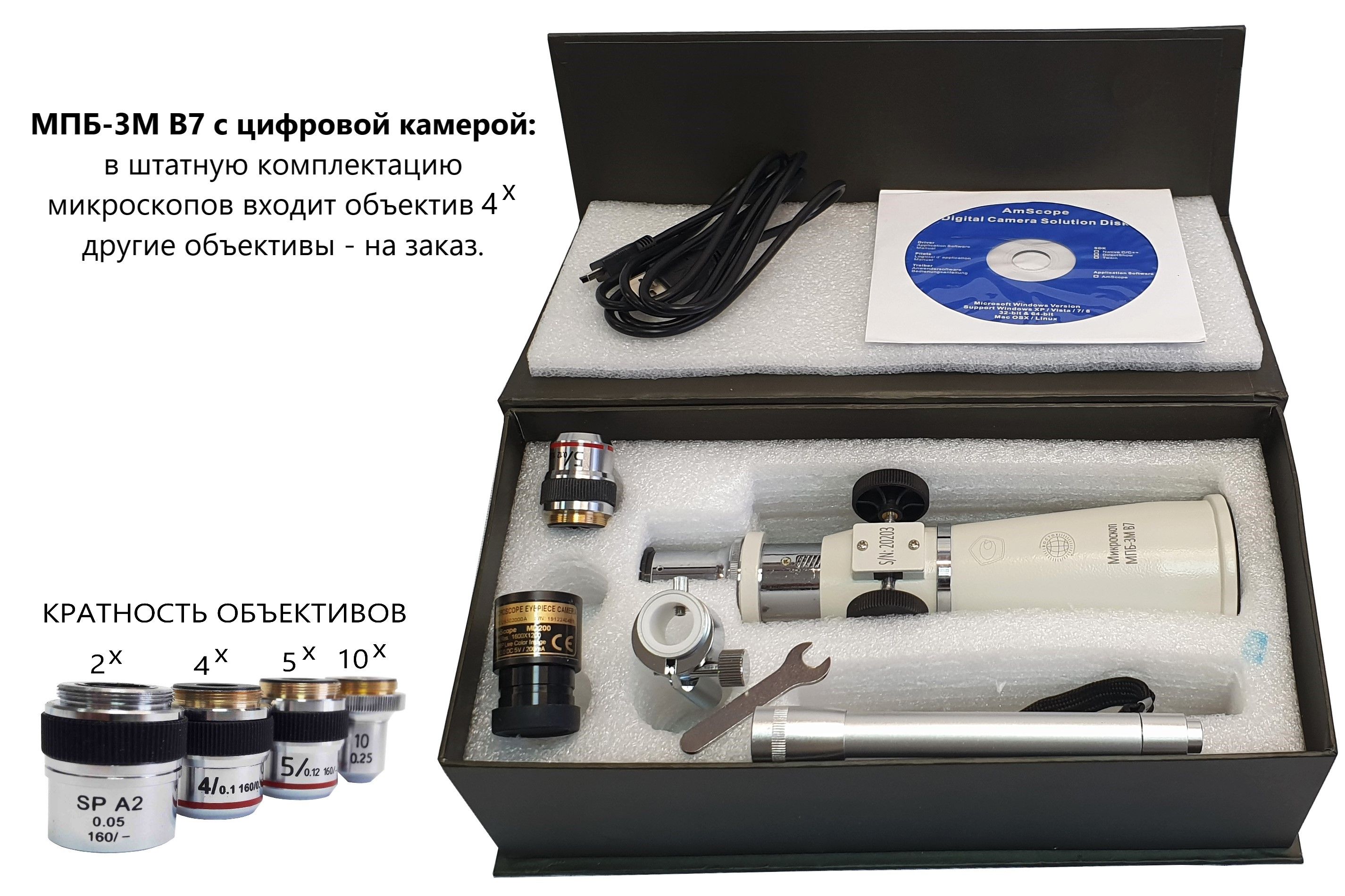

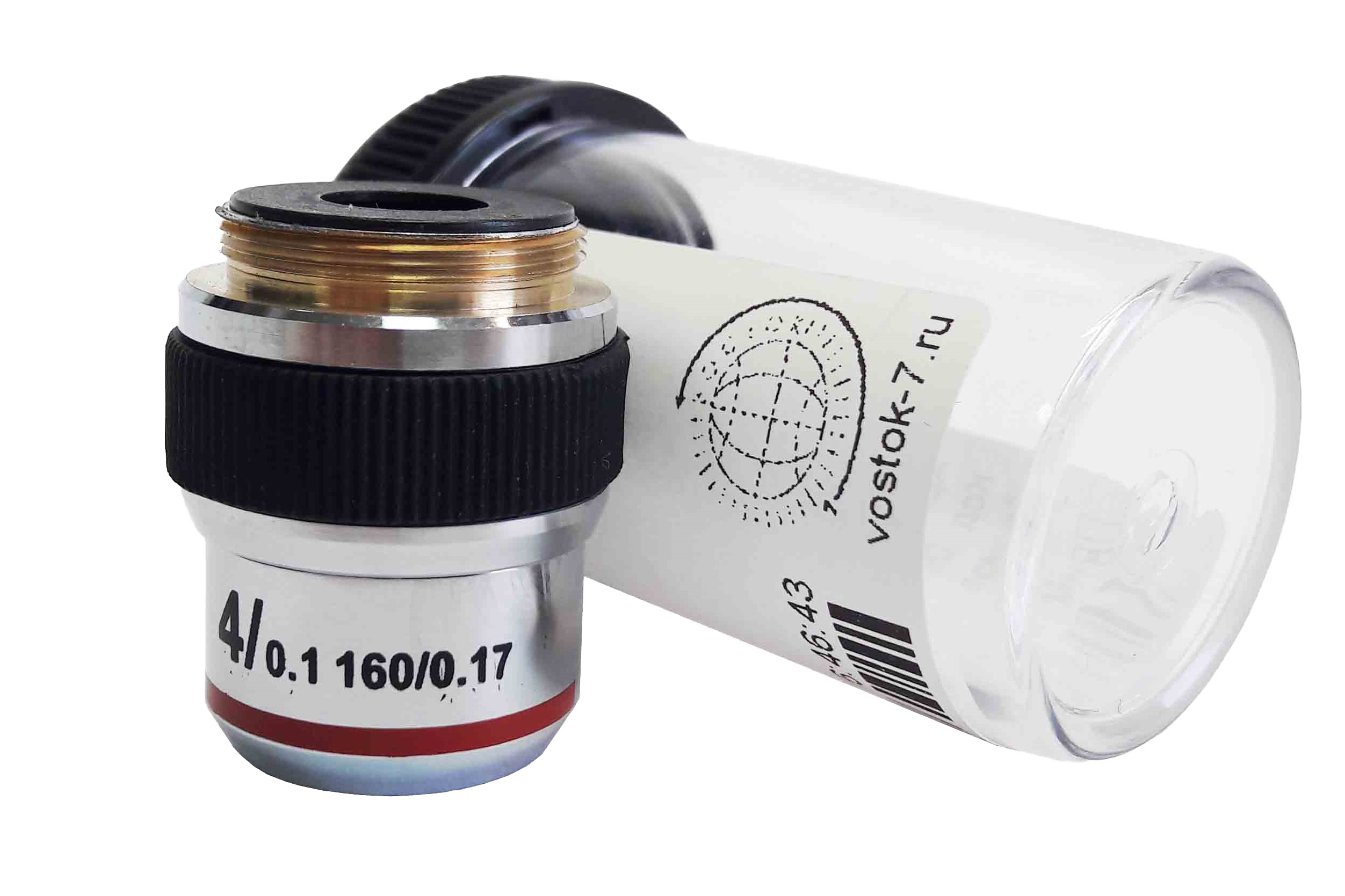

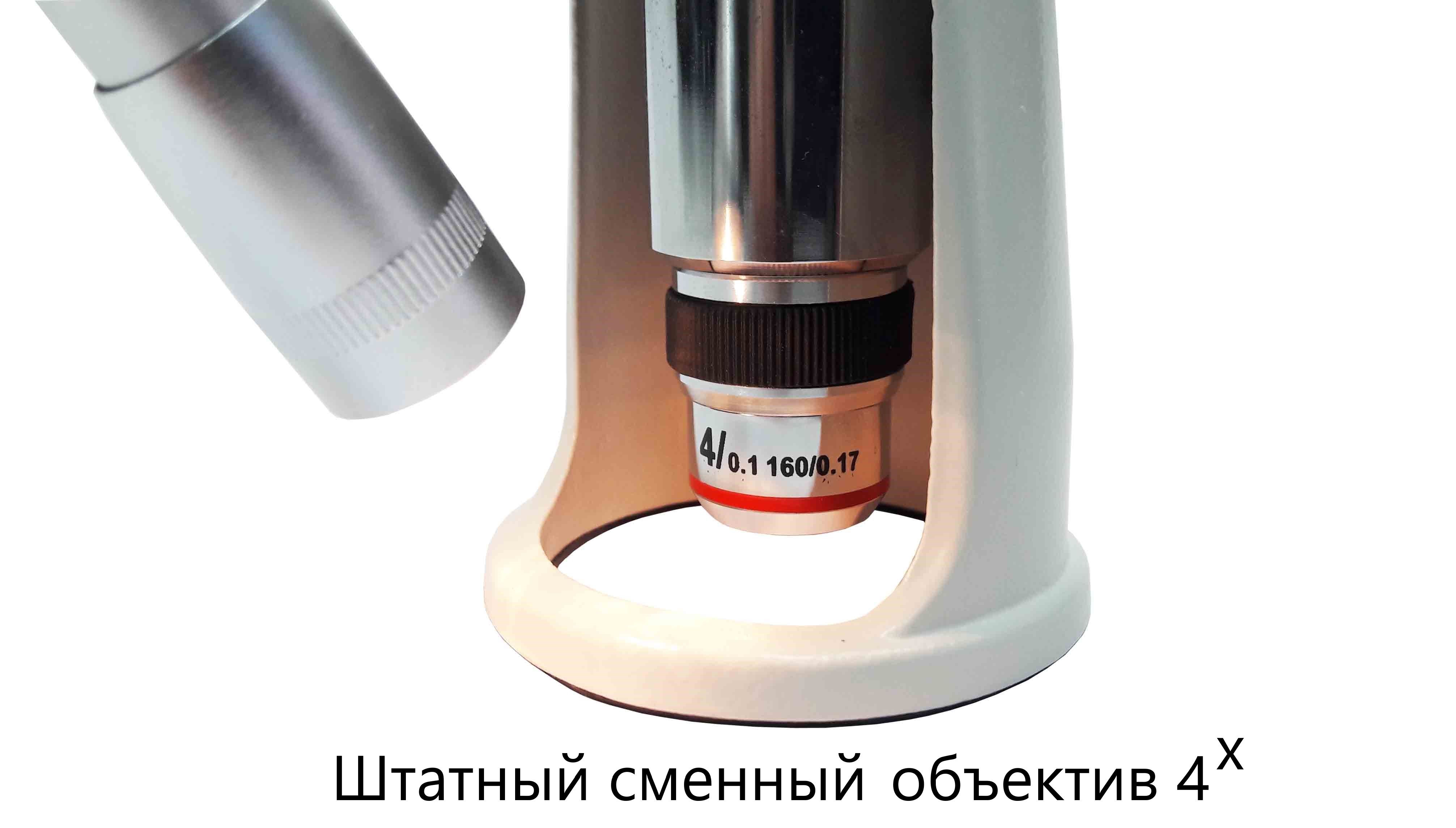

Прибор поставляется с одним сменным объективом с увеличением 4х, а также с цифровой камерой с разрешением 2 мегапикселя и USB-портом. Дополнительно можно заказать четыре сменных объектива с увеличением 2х, 5х, 10х и 20х (поверочные свидетельства оформляются только на штатный объектив 4х и заказные 10х, 20х).

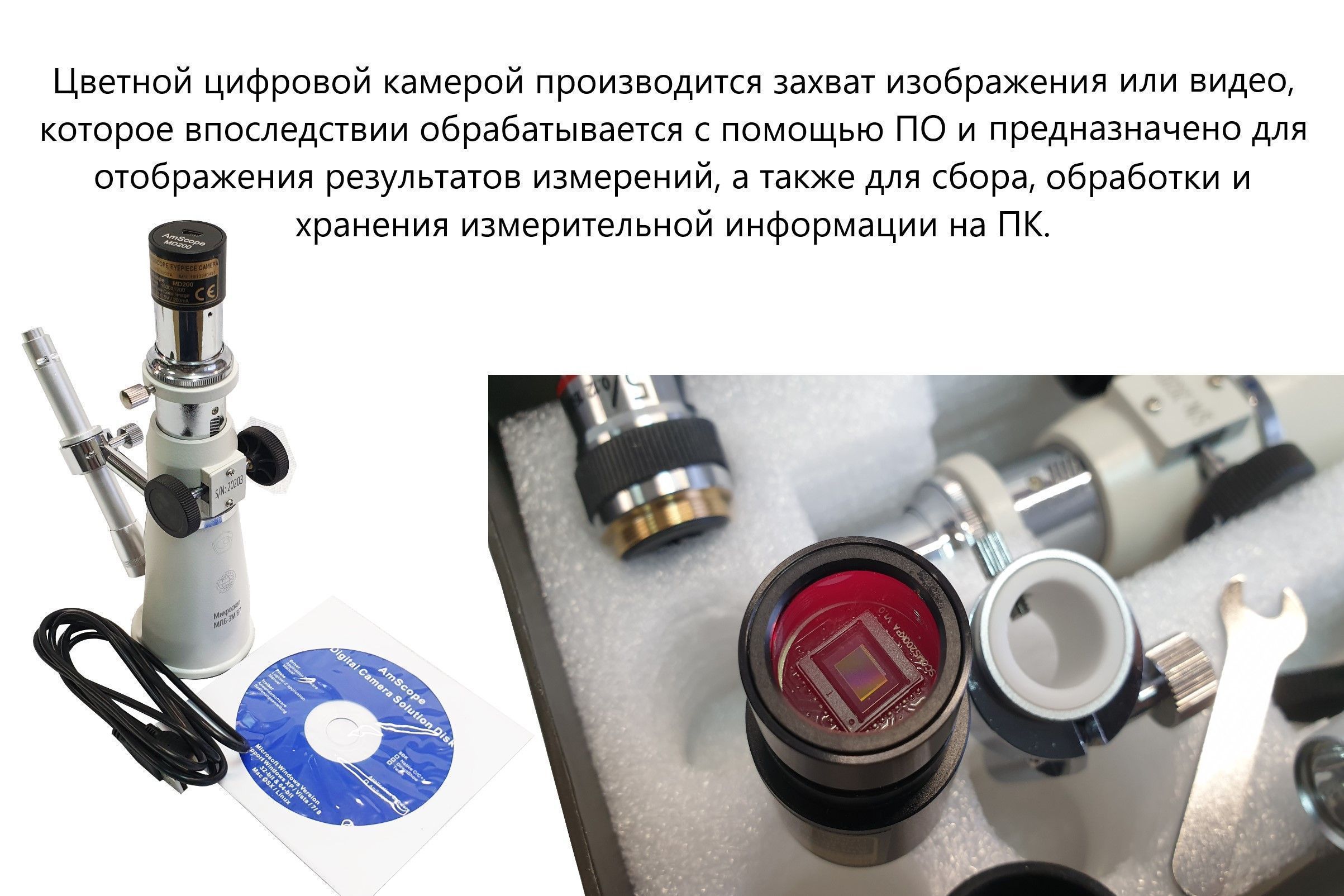

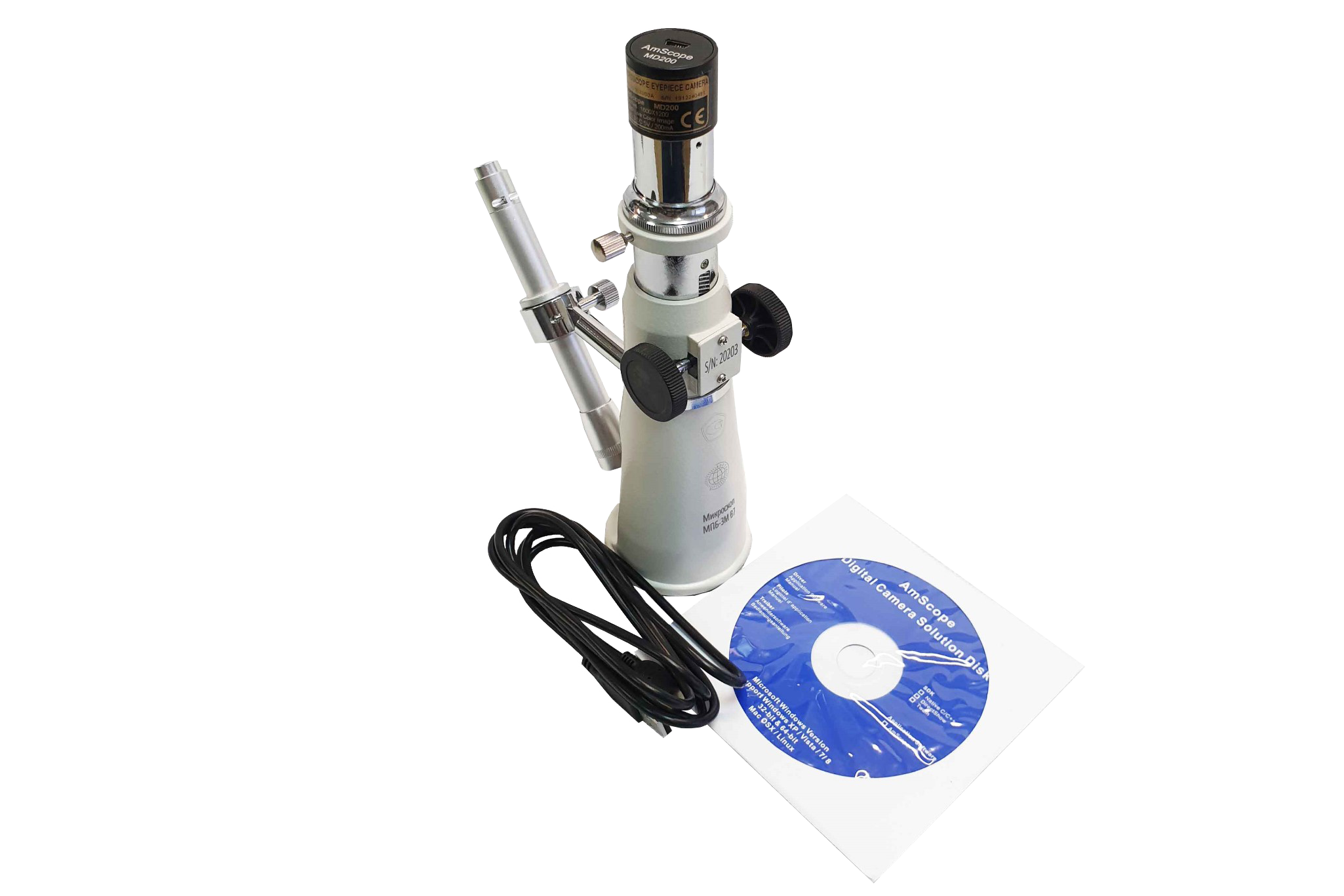

Также в комплект поставки входит лицензионная копия компьютерной программы AmScope или Yais, которая обрабатывает фото и видео, полученное с камеры, выводит результаты измерений, собирает, обрабатывает и хранит данные.
Модель МПБ-3М В7 с цифровой камерой предназначена для измерения отпечатков диаметром не более 5 мм (по ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»). Цифровая камера позволяет измерять объекты с линейными размерами менее 1 мм. Сменные объективы 2х, 5х, 10х, 20х (поставляются под заказ) – предметы с линейными размерами не более 5 мм.
Принцип действия
В основе принципа работы лежит определение линейных размеров изображения предмета, включая отпечаток, который остается в результате вдавливания шарика в материал под установленной нагрузкой. Измерение проводится либо по шкалам сетки с помощью микрометрического винта, либо встроенной программой камеры, которая используется вместо объектива.
Возможности применения
- Измерение диаметра лунки, которая остается на металлических поверхностях при измерении твердости по Бринеллю
- Бесконтактное исследование и измерение микрообъектов
- Контроль печатных плат
- Контроль печати в бумажной и текстильной промышленности
- Опытные и криминалистические экспертизы
Промышленное применение
- Фармацевтика
- Строительство
- Металлургия
- Химическая промышленность
- Пищевая промышленность
- Аналитика
Поверка
После выпуска микроскоп проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 84447-22 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене МПБ-3М В7 микроскопа отсчетного Бринелля с цифровой камерой (4X объектив) с поверкой, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические характеристики
|
Наименование характеристики |
Значения с применением объектива |
||
|
4× |
10× |
20× |
|
|
Диапазон измерений, мм |
от 0 до 1 |
от 0 до 0,4 |
от 0 до 0,2 |
|
Цена единицы наименьшего разряда, мм |
0,000001 |
||
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±0,003 |
||
Основные технические характеристики
|
Наименование характеристики |
Значения с применением объектива |
||
|
4× |
10× |
20× |
|
|
Поле зрения камеры, мм, не менее |
1 |
0,4 |
0,2 |
|
Рабочее расстояние до объекта, мм |
31,2 |
18,5 |
7,0 |
|
Диапазон фокусировки, мм |
30 |
||
|
Габаритные размеры, мм, не более: - высота микроскопа - диаметр основания |
220 63 |
||
|
Масса микроскопа (нетто), кг, не более |
0,65 |
||
|
Масса микроскопа с принадлежностями (брутто), кг, не более |
0,95 |
||
|
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более |
от +15 до +25 80 |
||
|
Средний срок службы, лет, не менее |
10 |
||
Комплектация
|
Наименование комплектующих |
Обозначение |
Количество |
|
Микроскоп отсчётный |
МПБ |
1 шт. |
|
Руководство по эксплуатации |
МПБ.00.001 РЭ |
1 экз. |
|
Руководство оператора* |
МПБ.00.001 РО |
1 экз. |
|
Методика поверки |
МП 38-233-2021 |
1 экз.** |
|
Программное обеспечение AmScope, компакт-диск |
- |
1 шт. * |
|
Осветитель, ключ, элементы питания ААА (2 шт.) |
|
1 комплект *** |
|
ОМО (объект-микрометр для отражённого света) |
|
1 шт. ** |
|
2х (объектив для МПБ-3М В7) |
на заказ |
|
|
4х (объектив для МПБ-3М В7) |
на заказ |
|
|
5х (объектив для МПБ-3М В7) |
на заказ |
|
|
10х (объектив для МПБ-3М В7) |
на заказ |
|
|
20х (объектив для МПБ-3М В7) |
на заказ |
|
|
Цифровая камера (для МПБ-3 В7) |
на заказ |
|
|
* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой. ** Поставляется по индивидуальному заказу. ***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно. |
||
