Микроскоп отсчетный
Диапазон измерений: 0 – 5 мм
Увеличение окуляра: 10x
Погрешность: ±0,005 – ±0,2 мм
В интернет-магазине КИТЕСТ вы можете купить отсчетный микроскоп по Бринеллю МПБ-3М В7 от компании «Восток-7» – старейшего в России производителя приборов данного типа.
Отсчетный микроскоп используется для определения линейных размеров при отраженном свете, а также для замера диаметра лунки, которая остается на металлических поверхностях при измерении твердости по Бринеллю.
Также с помощью отсчетного микроскопа можно рассмотреть объекты с увеличением от 20 до 200 крат (в зависимости от модели) и провести оценку их характеристик.
Микроскопы используются как в стационарных, так и в мобильных лабораториях.

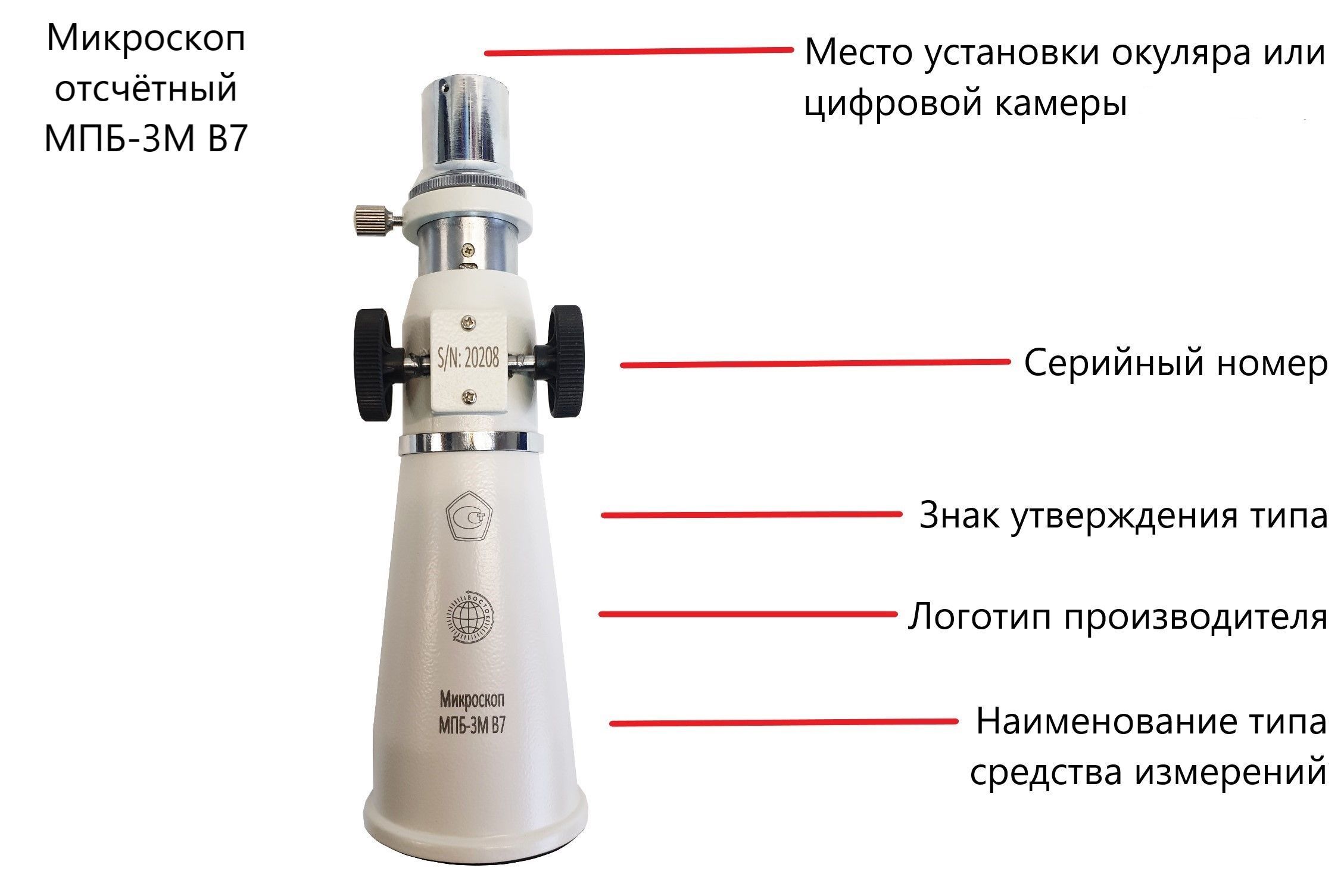

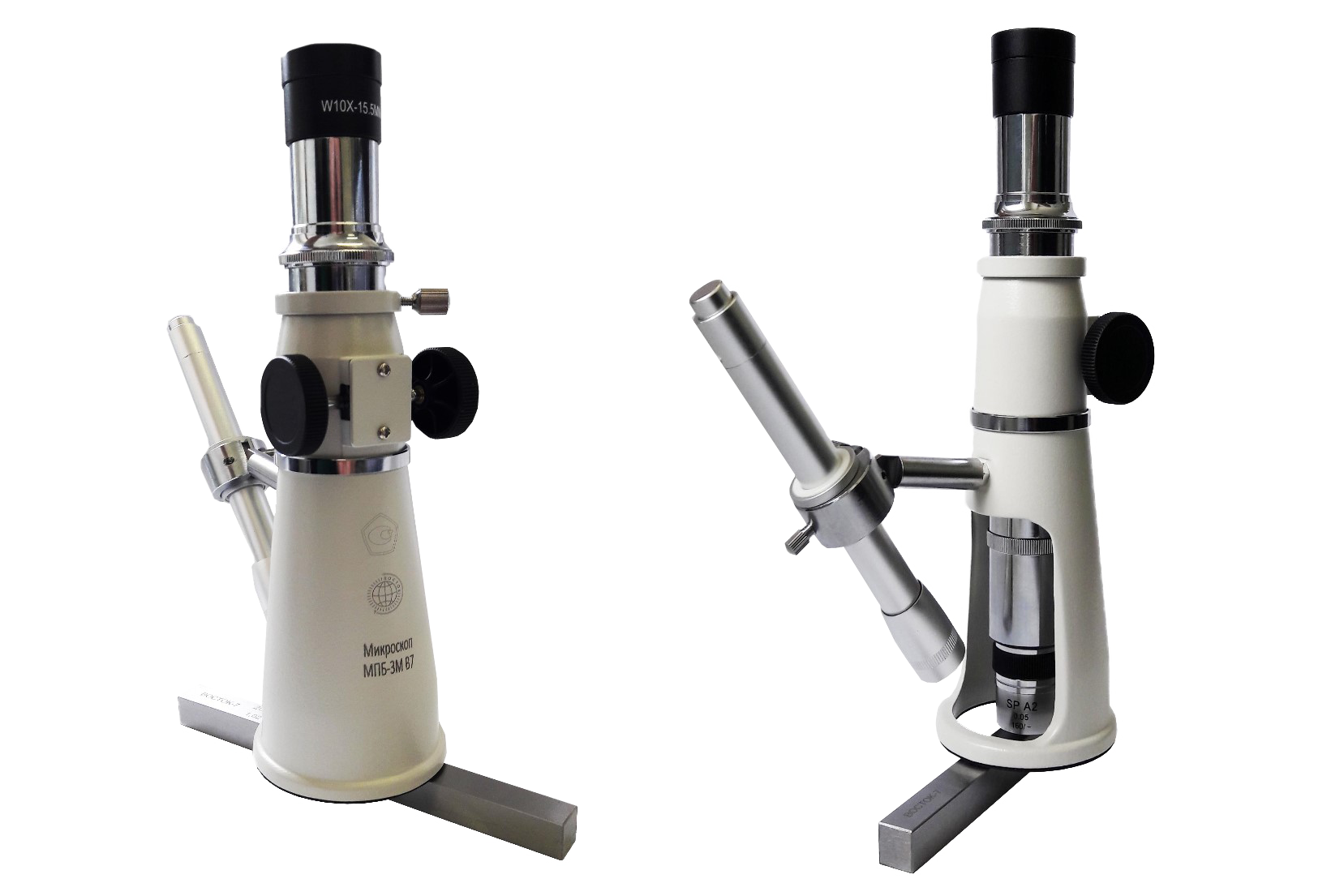

Особенности модели МПБ-3М В7
Модельный ряд отсчетных микроскопов, произведенных ООО «Восток-7», отличается диапазонами измерений, ценой деления шкалы сетки объектива, а также наличием сменных объективов и осветителя.

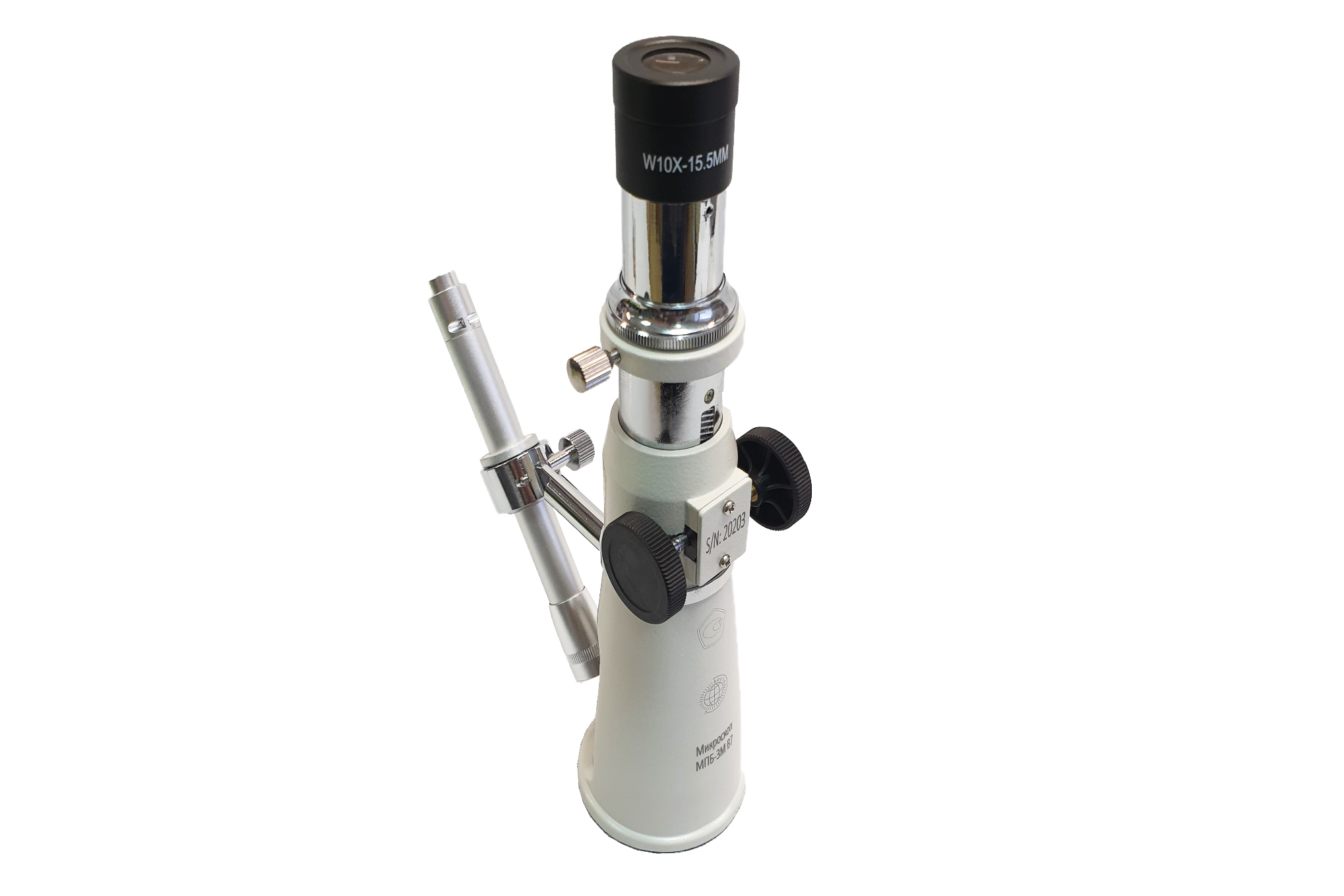

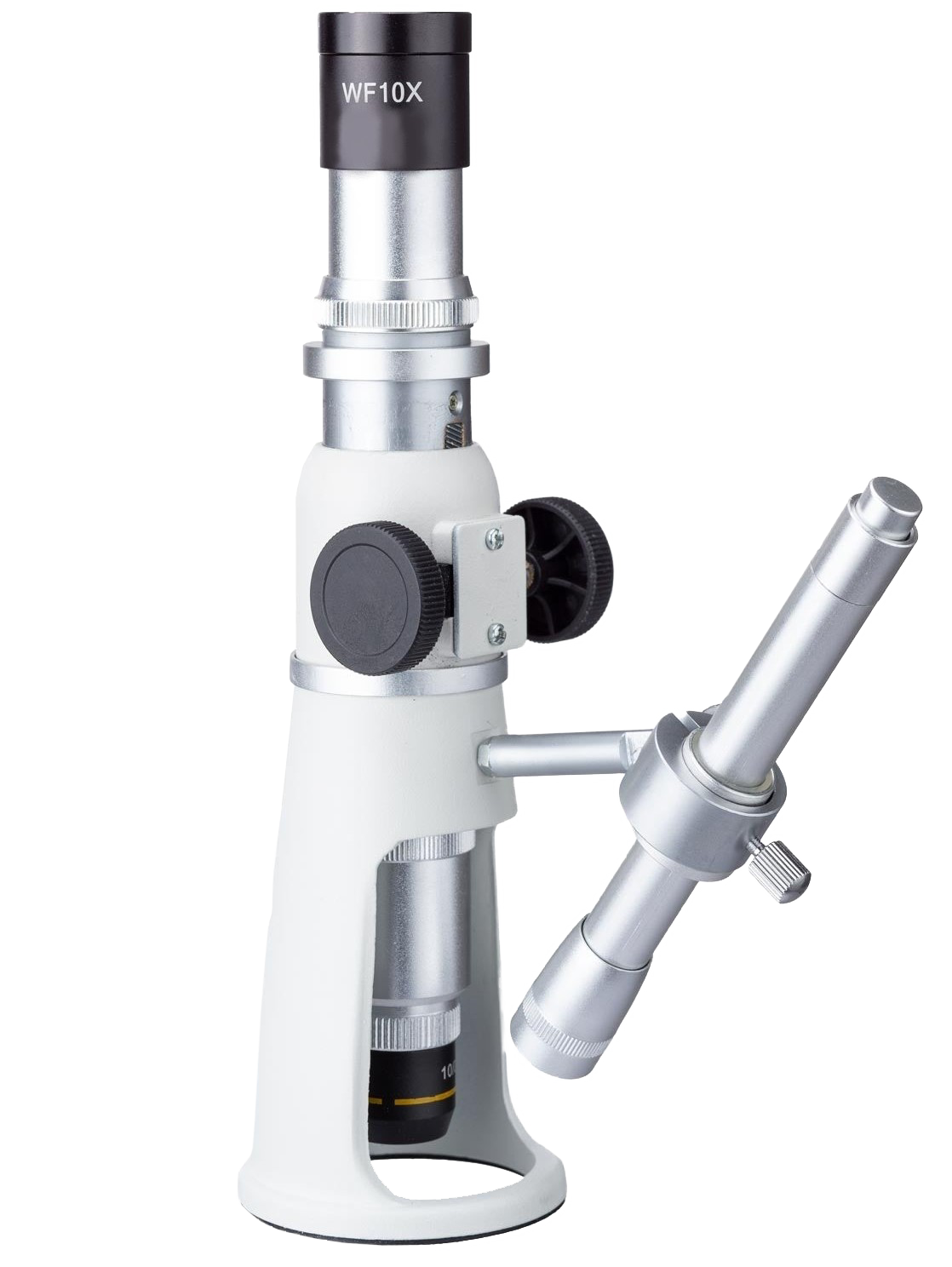

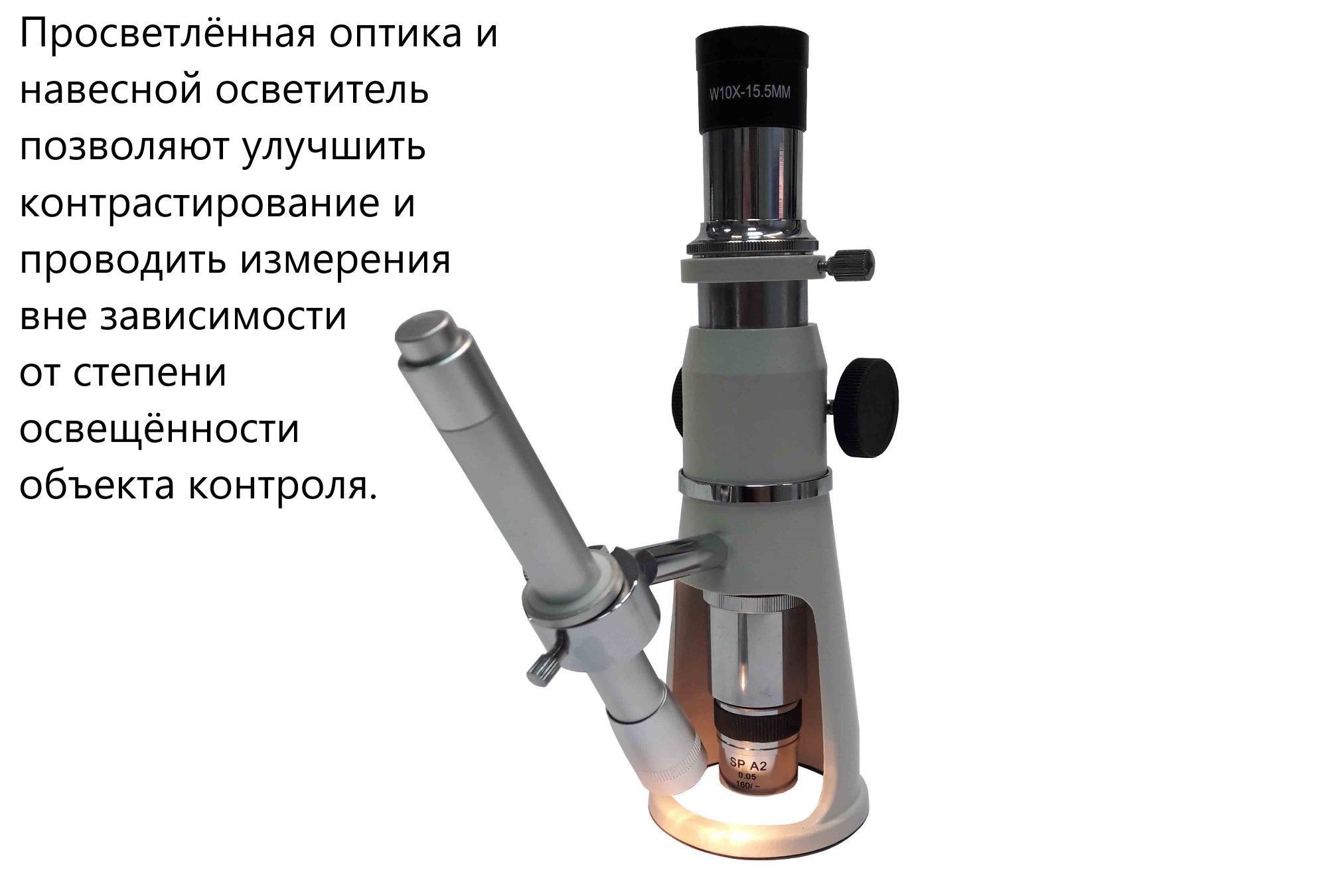

Микроскоп МПБ-3М В7 с 10х окуляром имеет ручную фокусировку на исследуемом объекте с помощью фокусировочного механизма. Имеется визирная шкала на 100 единиц с ценой одного деления в зависимости от увеличения используемого объектива. Просветленная оптика и навесной осветитель улучшают контрастность, что дает возможность работать при любой освещенности объекта исследования.

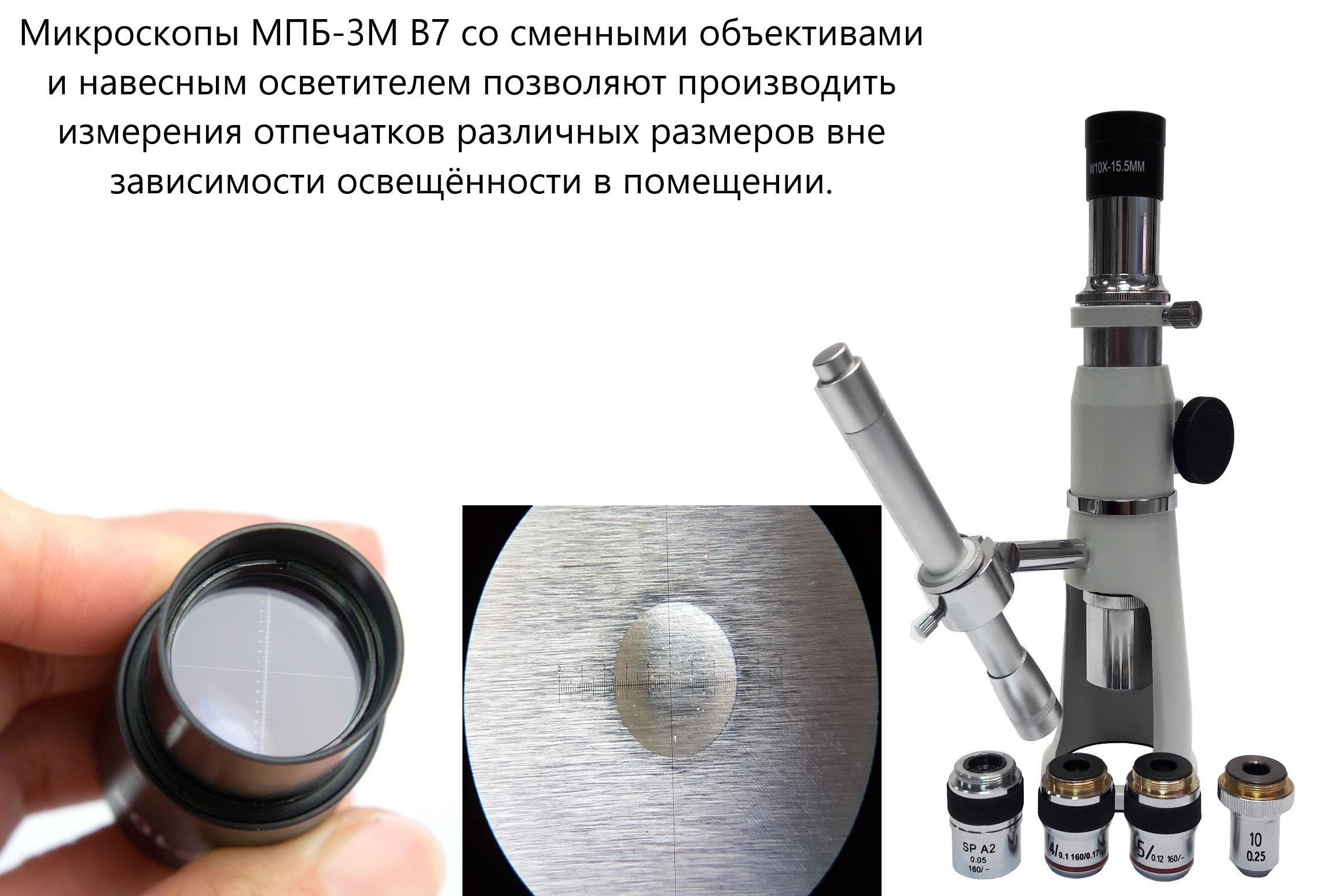

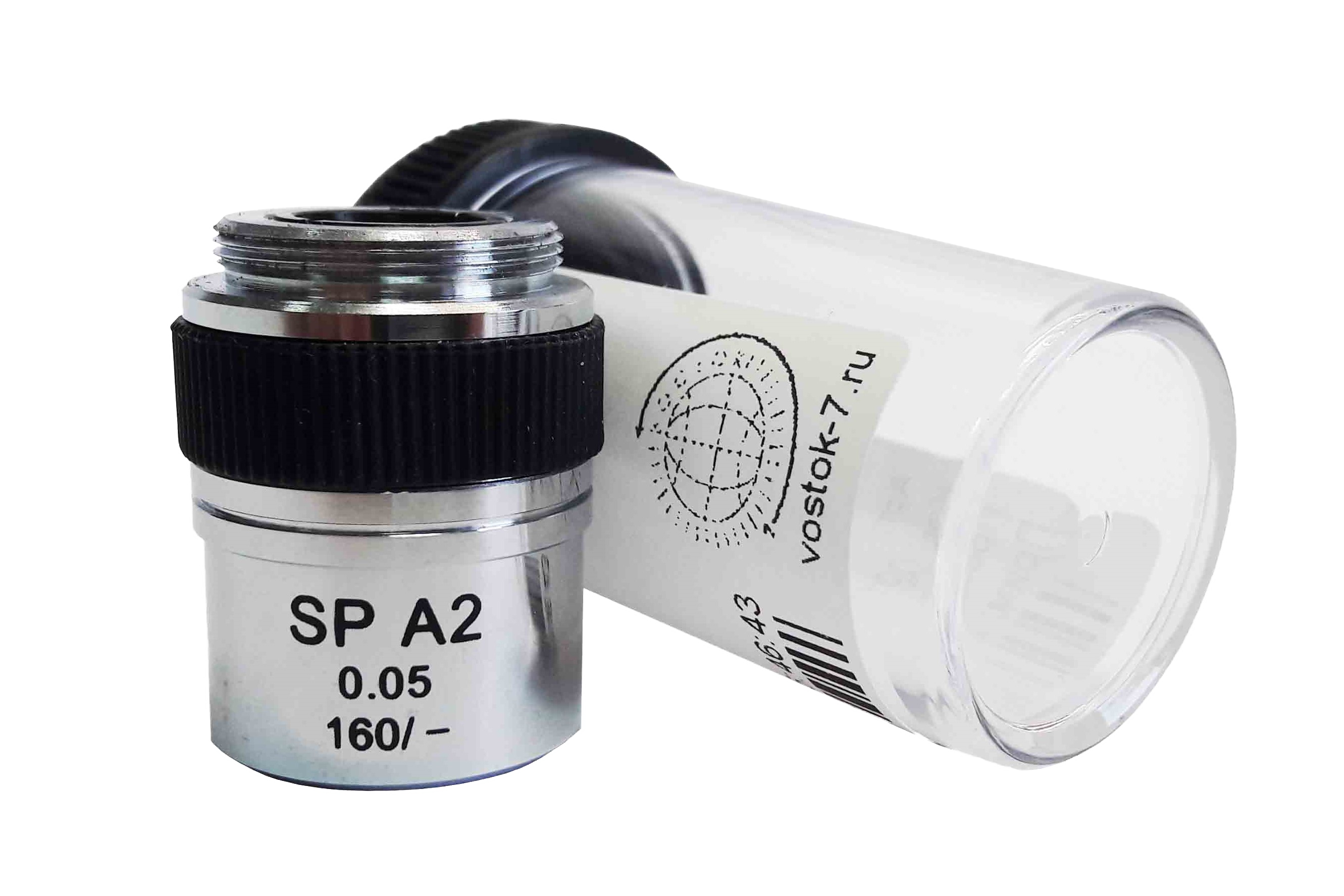

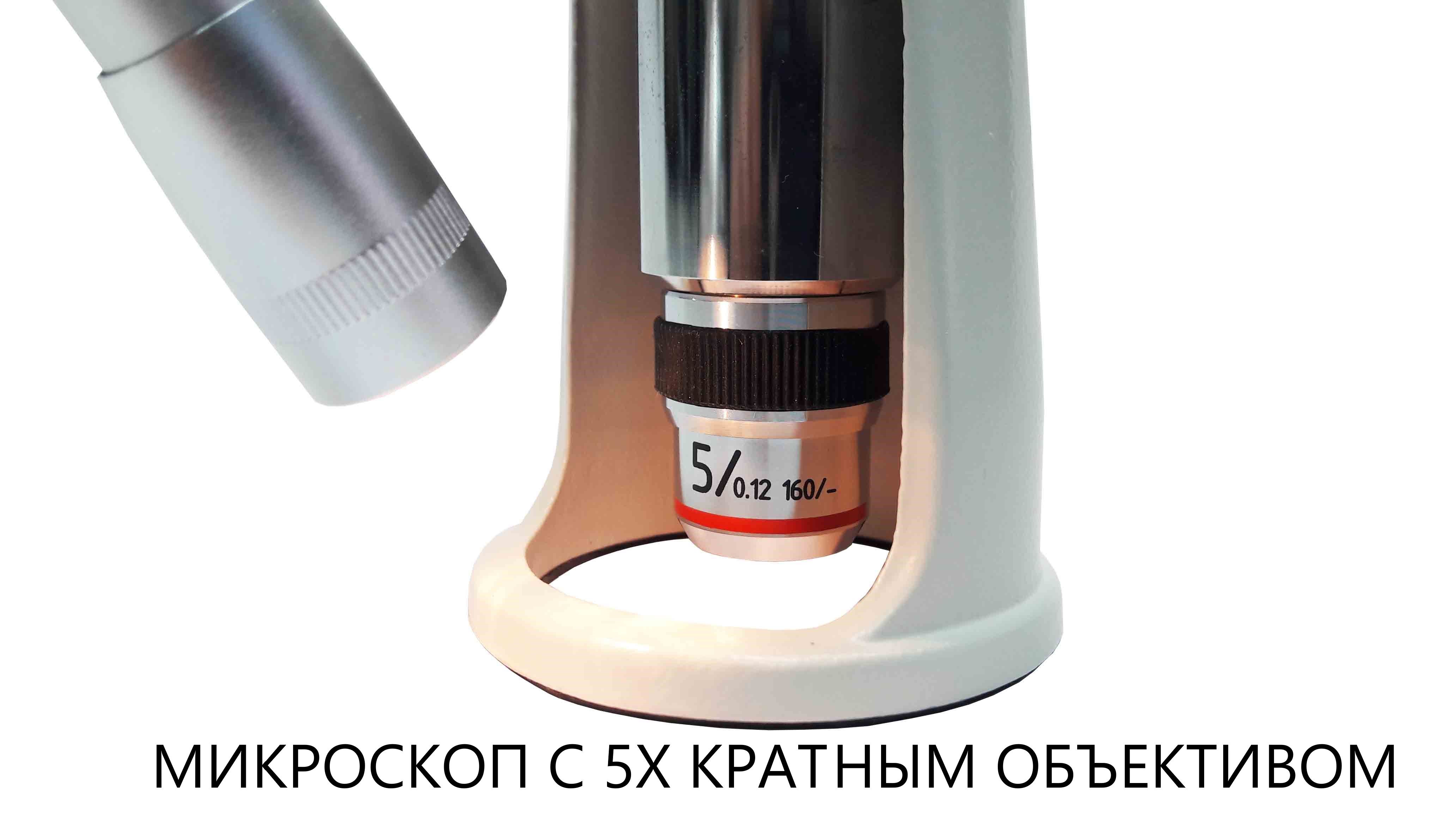

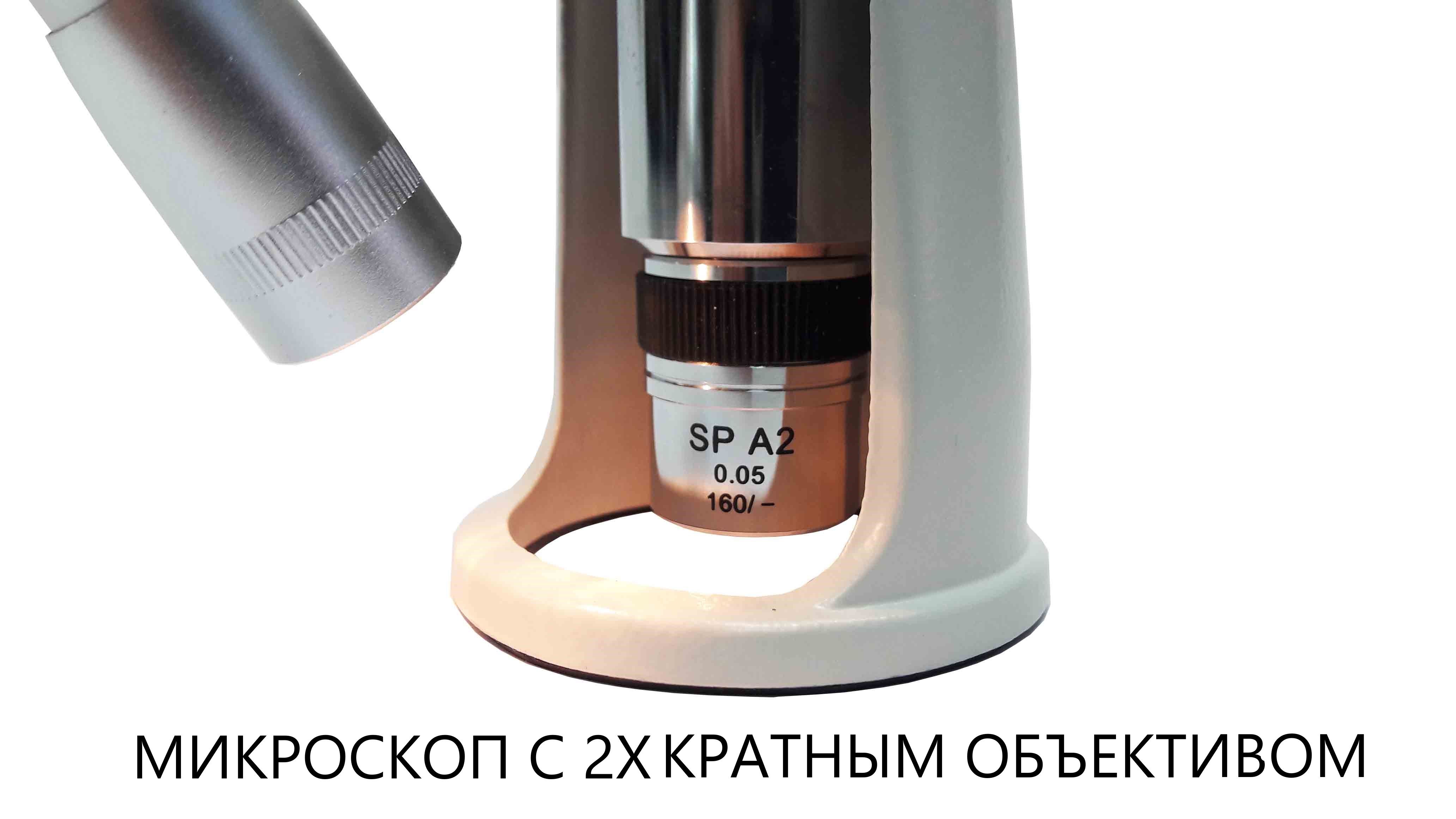

Прибор поставляется с двумя сменными объективами с увеличением 2х и 5х. Дополнительно можно заказать три сменных объектива с увеличением 4х, 10х и 20х, а также цифровую камеру с разрешением 2 мегапикселя и USB-портом. Камеру можно установить вместо окуляра, однако на нее не оформляется поверочный сертификат.
Модель МПБ-3М В7 с 10х окуляром предназначена для измерения отпечатков диаметром не более 5 мм (по ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»), а также других предметов с линейными размерами менее 5 мм.
Принцип действия

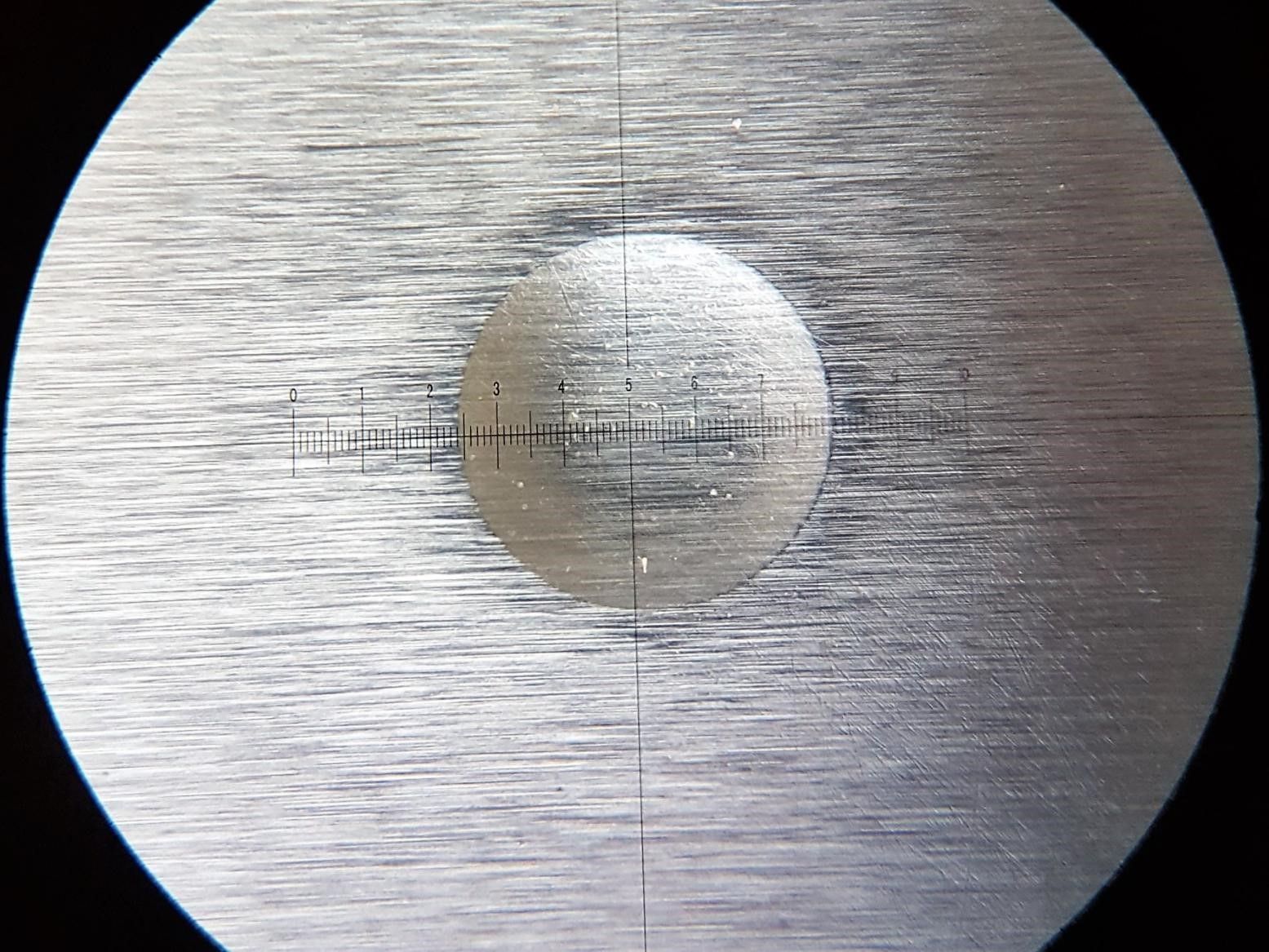

В основе принципа работы лежит определение линейных размеров изображения предмета, включая отпечаток, который остается в результате вдавливания шарика в материал под установленной нагрузкой. Измерение проводится либо по шкалам сетки с помощью микрометрического винта, либо встроенной программой камеры, которая используется вместо объектива.
Возможности применения
- Измерение диаметра лунки, которая остается на металлических поверхностях при измерении твердости по Бринеллю
- Бесконтактное исследование и измерение микрообъектов
- Контроль печатных плат
- Контроль печати в бумажной и текстильной промышленности
- Опытные и криминалистические экспертизы
Промышленное применение
- Фармацевтика
- Строительство
- Металлургия
- Химическая промышленность
- Пищевая промышленность
- Аналитика
Поверка
После выпуска микроскоп проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 84447-22 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене МПБ-3М В7 микроскопа отсчетного Бринелля с 10х окуляром, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические характеристики
|
Наименование характеристики |
Значения с применением объектива |
||||
|
2× |
4× |
5× |
10× |
20× |
|
|
Диапазон измерений, мм |
от 0 до 5 |
от 0 до 2,5 |
от 0 до 2 |
от 0 до 1 |
от 0 до 0,5 |
|
Цена деления шкалы сетки, мм |
0,05 |
0,025 |
0,02 |
0,01 |
0,005 |
|
Пределы допускаемой абсолютной погрешности измерений, мм: − при измерении от 0 до 0,2 мм включ. (на любом интервале шкалы); − при измерении св. 0,2 мм до верхнего предела измерений включ.; − при измерении от 0 до 1 мм включ. (на любом интервале шкалы); − при измерении св. 1 мм до верхнего предела измерений включ. |
- |
- |
- |
±0,01 |
±0,005 |
|
- |
- |
- |
±0,03 |
±0,015 |
|
|
±0,05 |
±0,025 |
±0,02 |
- |
- |
|
|
±0,20 |
±0,05 |
±0,04 |
- |
- |
|
Основные технические характеристики
|
Наименование характеристики |
Значения с применением объектива |
||||
|
2× |
4× |
5× |
10× |
20× |
|
|
Увеличение окуляра |
10× |
||||
|
Фокусное расстояние окуляра, мм, не более |
25 |
||||
|
Увеличение микроскопа |
20× |
40× |
50× |
100× |
200× |
|
Рабочее расстояние до объекта, мм |
21,5 |
31,2 |
23,3 |
18,5 |
7,0 |
|
Диаметр поля видимости объекта (при использовании окуляра), мм, не менее |
8 |
4,5 |
3,5 |
2 |
0,8 |
|
Диапазон фокусировки, мм |
30 |
||||
|

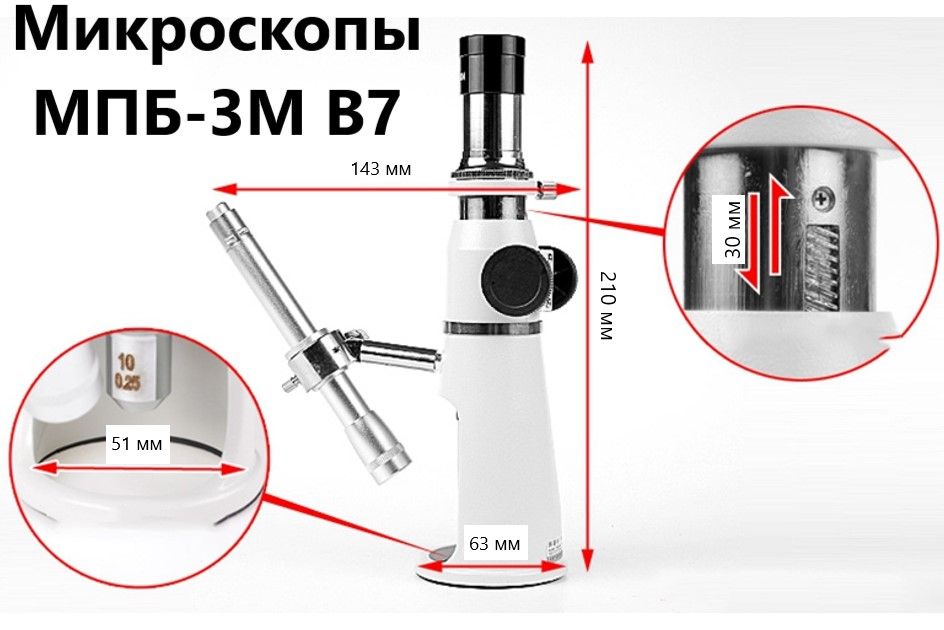

Габаритные размеры, мм, не более - высота микроскопа - диаметр основания |
220 63 |
||||
|
Масса микроскопа (нетто), кг, не более |
0,65 |
||||
|
Масса микроскопа с принадлежностями (брутто), кг, не более |
0,95 |
||||
|
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более |
от +15 до +25 80 |
||||
|
Средний срок службы, лет, не менее |
10 |
||||

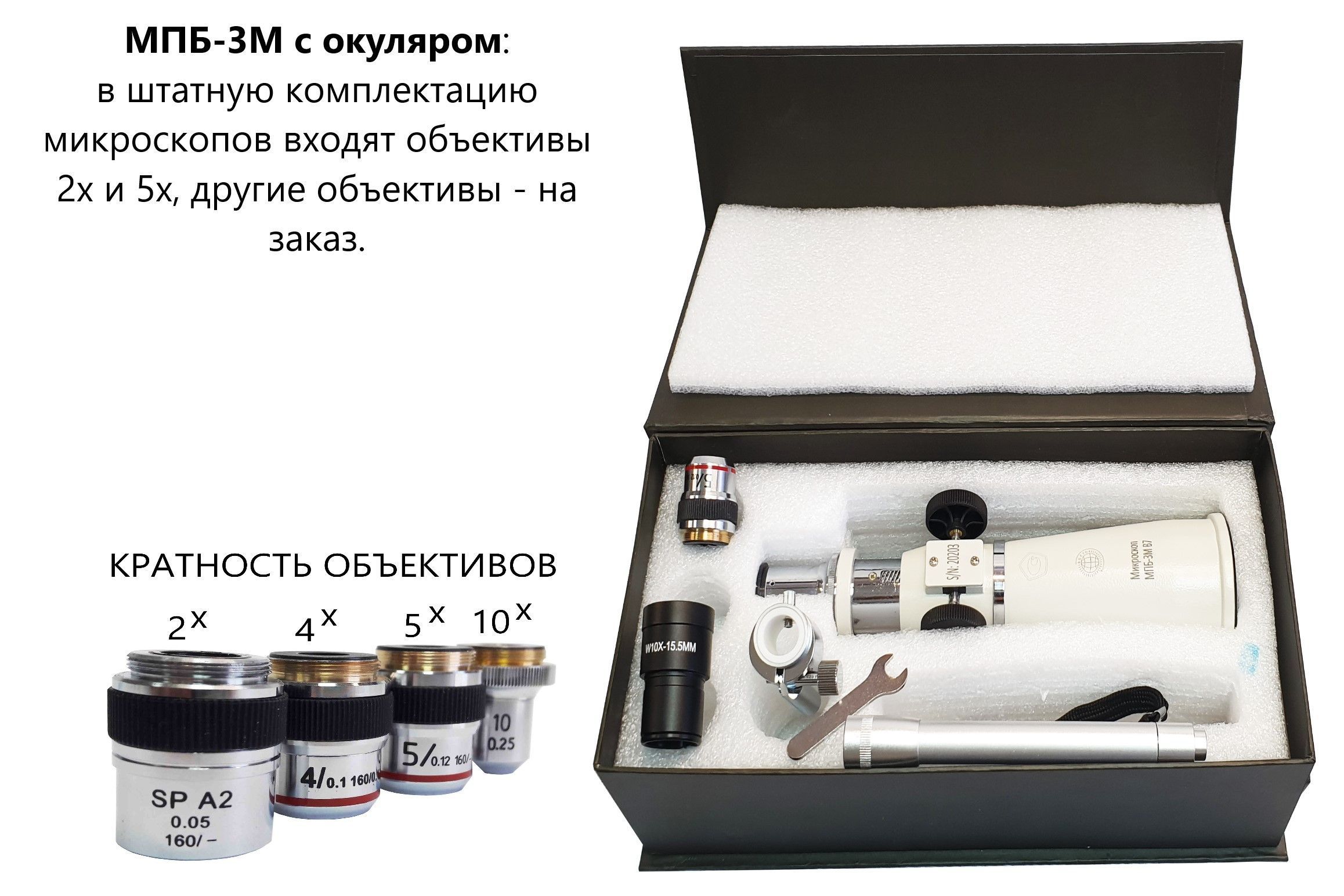

Комплектация
|
Наименование комплектующих |
Обозначение |
Количество |
|
Микроскоп отсчётный |
МПБ |
1 шт. |
|
Руководство по эксплуатации |
МПБ.00.001 РЭ |
1 экз. |
|
Руководство оператора* |
МПБ.00.001 РО |
1 экз. |
|
Методика поверки |
МП 38-233-2021 |
1 экз.** |
|
Программное обеспечение AmScope, компакт-диск |
- |
1 шт. * |
|
Осветитель, ключ, элементы питания ААА (2 шт.) |
|
1 комплект *** |
|

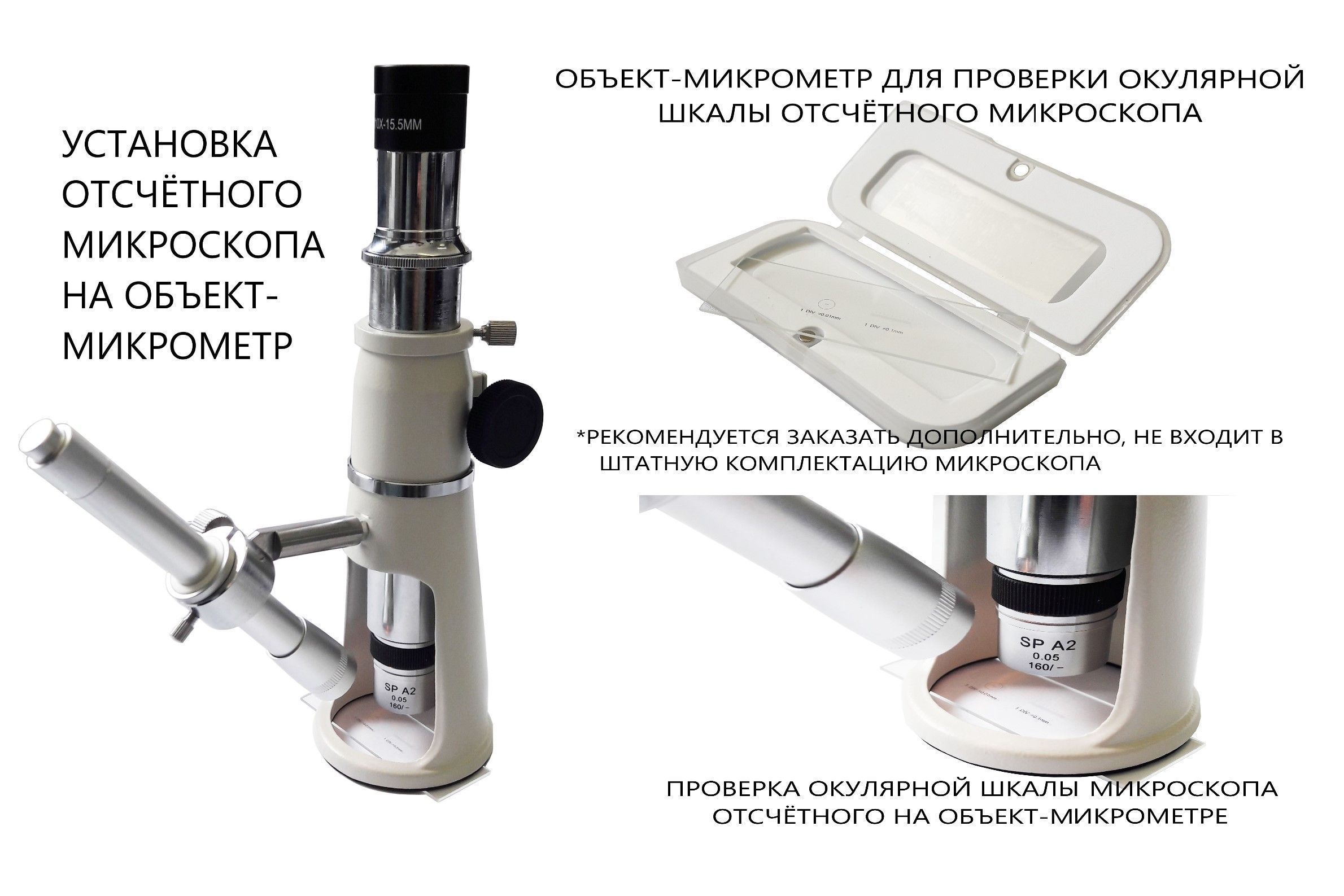

ОМО (объект-микрометр для отражённого света) |
|
1 шт. ** |
|
2х (объектив для МПБ-3М В7) |
на заказ |
|
|
4х (объектив для МПБ-3М В7) |
на заказ |
|
|
5х (объектив для МПБ-3М В7) |
на заказ |
|
|
10х (объектив для МПБ-3М В7) |
на заказ |
|
|
20х (объектив для МПБ-3М В7) |
на заказ |
|
|
Цифровая камера (для МПБ-3 В7) |
на заказ |
|
|
* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой. ** Поставляется по индивидуальному заказу. ***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно. |
||
