Меры микротвердости
Шкала: Виккерс
Диапазон значений твердости: 250 – 800
Размах значений твердости: 3% – 9%
В интернет-магазине КИТЕСТ вы можете купить меры микротвердости по Виккерсу ММТВ-В7.
Изделия представляют собой прямоугольные или круглые плитки из углеродистой или легированной стали, соответствующей российским (ГОСТ 9031-75 и ГОСТ Р 8.747-2011) и международным (ISO 6507-1:2005 и ASTM E384-17) стандартам.
Эталонные меры ММТВ-В7 используются для контроля точности и калибровки микротвердомеров по Виккерсу в лабораториях. Они не внесены в Государственный реестр средств измерений, поэтому не предназначены для проведения поверки.

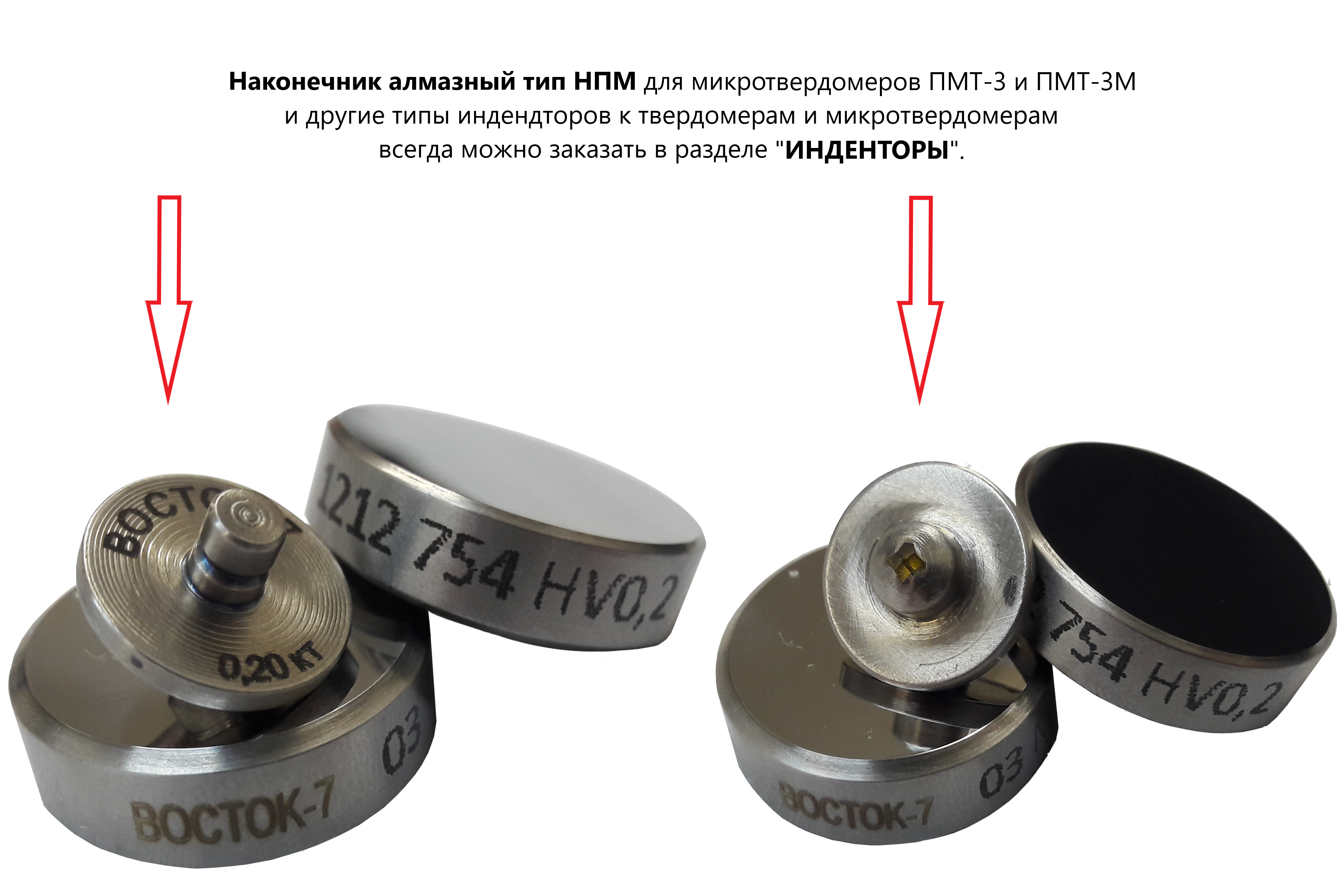

Меры ММТВ-В7 подходят для микротвердомеров российского (например, ПМТ-3 и ПМТ-3М) и иностранного производства. Обратите внимание, что более эффективной калибровки прибора ПМТ-3 рекомендуется использовать две меры – 375-525HV0,1 и 200-300HV0,1.
Калибровка и маркировка

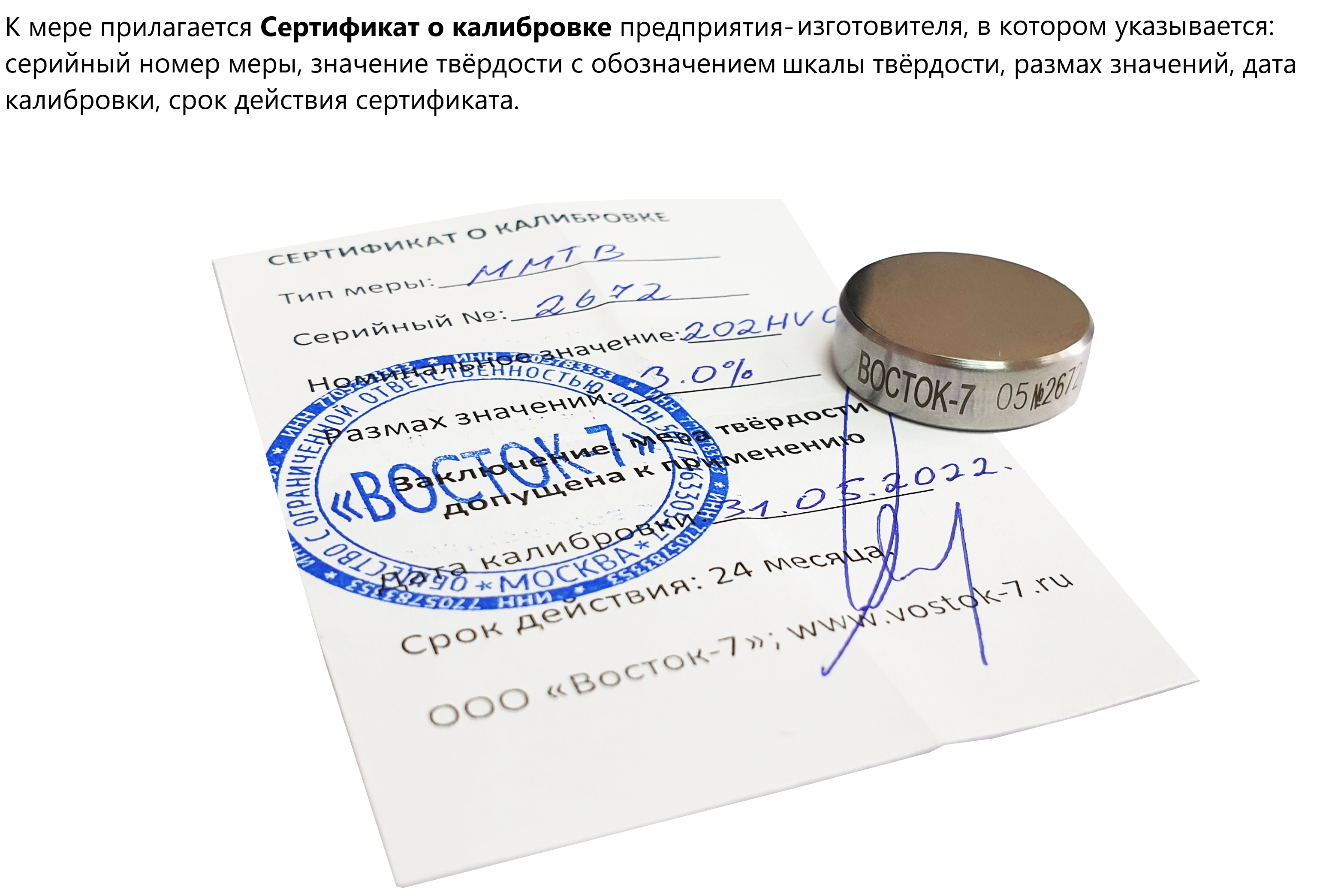

Эталонные меры поставляются с Сертификатом о калибровке от завода-изготовителя. В нем содержится следующая информация: серийный номер, шкала и показатель твердости, размах значений, даты проведения калибровки и окончания срока действия сертификата. Рабочая часть эталона имеет 5‑6 отпечатков, которые образуются в ходе первичной калибровки меры после выхода с производственной линии.

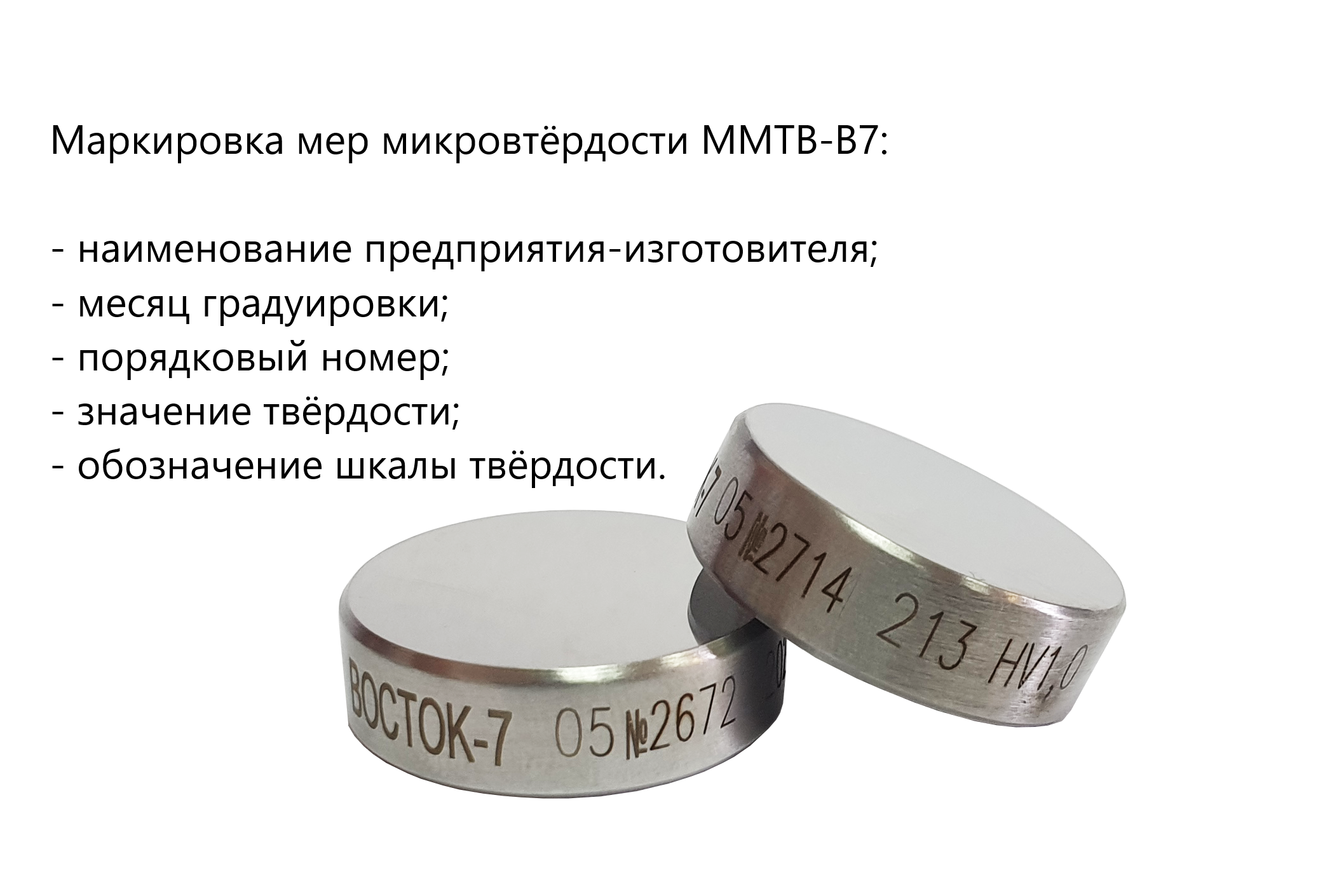

Боковая часть меры имеет отшлифованную поверхность серебряного цвета, а также следующую гравировку: название завода-изготовителя, месяц градуировки, порядковый номер, шкала и показатель.
Наиболее распространенные вопросы
- Каков срок службы эталонных мер?
- Обычно рабочая сторона мер низкого диапазона (мягких мер) изнашивается в течение одного месяца эксплуатации (особенно при частых измерениях). Иногда меры могут прослужить до двух лет, однако в большинстве случаев изношенная поверхность не будет обеспечивать необходимой точности калибровки.
- При заказе меры 300 HV0,5 пришла мера 371 HV0,5. Почему это произошло?
- Эталонные меры предназначены для калибровки твердомеров, а не для измерения твердости деталей. Предлагаемые нами меры имеют значения, соответствующие российским и международным стандартам. При заказе выбирайте те меры, значения которого ближе всего подходят к значениям твердости измеряемого вами изделия.
- Как часто необходимо проводить калибровку микротвердомеров с помощью эталонных мер?
- Согласно международным стандартам, есть различные виды проверки:
- единичная ежедневная – выполняется каждый день перед началом измерений;
- множественная ежедневная – выполняется перед каждой сменой (например, если работа идет в три смены);
- еженедельная – выполняется в день измерений при использовании микротвердомера один раз в неделю.
Ежегодно необходимо проводить поверку или калибровку прибора. Процедура состоит из двух этапов. Сначала выполняется прямая проверка испытательной нагрузки, измерительной системы, цикла испытания и индентора.
Затем проводится косвенная проверка с помощью эталонных мер. Этот этап позволяет дополнительно удостовериться в корректности работы всех узлов микротвердомера, а также проверить повторяемость результатов.
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене ММТВ-В7 мер микротвердости Виккерса, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Диапазон значений мер микротвёрдости и допустимый размах
| Тип меры, (размер мм) |
Диапазон значений твёрдости, HV |
Шкала микротвёрдости Виккерса |
Нагрузка, кгс (Н) |
Размах значений твёрдости %, не более |
Обозначение |
| МТВ-В7 (Ø25×5) |
800±50 | HV0,01 | 0,01 (0,098) | 9 | 750-850HV0,01 |
| 800±50 | HV0,025 | 0,025 (0,196) | 750-850HV0,025 | ||
| 800±50 | HV0,05 | 0,05 (0,49) | 7 |
750-850HV0,05 | |
| 800±50 | HV0,1 | 0,1 (0,98) | 750-850HV0,1 | ||
| 800±50 | HV0,2 | 0,2 (1,96) | 750-850HV0,2 | ||
| 800±50 | HV0,3 | 0,3 (2,94) | 5 | 750-850HV0,3 | |
| 800±50 | HV0,5 | 0,5 (4,90) | 750-850HV0,5 | ||
| 800±50 | HV1 | 1 (9,81) | 3 | 750-850HV1 | |
| 450±75 | HV0,01 | 0,01 (0,098) | 9 | 375-525HV0,01 | |
| 450±75 | HV0,025 | 0,025 (0,196) | 375-525HV0,025 | ||
| 450±75 | HV0,05 | 0,05 (0,49) | 7 |
375-525HV0,05 | |
| 450±75 | HV0,1 | 0,1 (0,98) | 375-525HV0,1 | ||
| 450±75 | HV0,2 | 0,2 (1,96) | 375-525HV0,2 | ||
| 450±75 | HV0,3 | 0,3 (2,94) | 5 | 375-525HV0,3 | |
| 450±75 | HV0,5 | 0,5 (4,90) | 375-525HV0,5 | ||
| 450±75 | HV1 | 1 (9,81) | 3 | 375-525HV1 | |
| 250±50 | HV0,01 | 0,01 (0,098) | 9 | 200-300HV0,01 | |
| 250±50 | HV0,025 | 0,025 (0,196) | 200-300HV0,025 | ||
| 250±50 | HV0,05 | 0,05 (0,49) | 7 |
200-300HV0,05 | |
| 250±50 | HV0,1 | 0,1 (0,98) | 200-300HV0,1 | ||
| 250±50 | HV0,2 | 0,2 (1,96) | 200-300HV0,2 | ||
| 250±50 | HV0,3 | 0,3 (2,94) | 5 | 200-300HV0,3 | |
| 250±50 | HV0,5 | 0,5 (4,90) | 200-300HV0,5 | ||
| 250±50 | HV1 | 1 (9,81) | 3 | 200-300HV1 |
Реализуемые нагрузки по Виккерсу10; 25; 50; 100; 200; 300; 500; 1000 гр. Значения мер микротвёрдости и размах этих значений в зависимости от нагрузок, применяемых при измерениях:
| Диапазоны чисел твёрдости, HV размах значений твёрдости по ГОСТ 8.063-12 | ||
| При нагрузке от 0,09807 H до 0,9807 H |
При нагрузке от 0,9807 H до 9,807 H |
|
| 250±50 | 20 | 10 |
| 450±75 | 40 | 18 |
| 650±75 | 46 | 24 |
| 800±50 | 52 | 28 |
Комплектация
|
Наименование |
Количество |
Примечание |
|
Мера микротвёрдостиММТВ-В7 |
1 шт. |
модификация в соответствии с заказом |
|

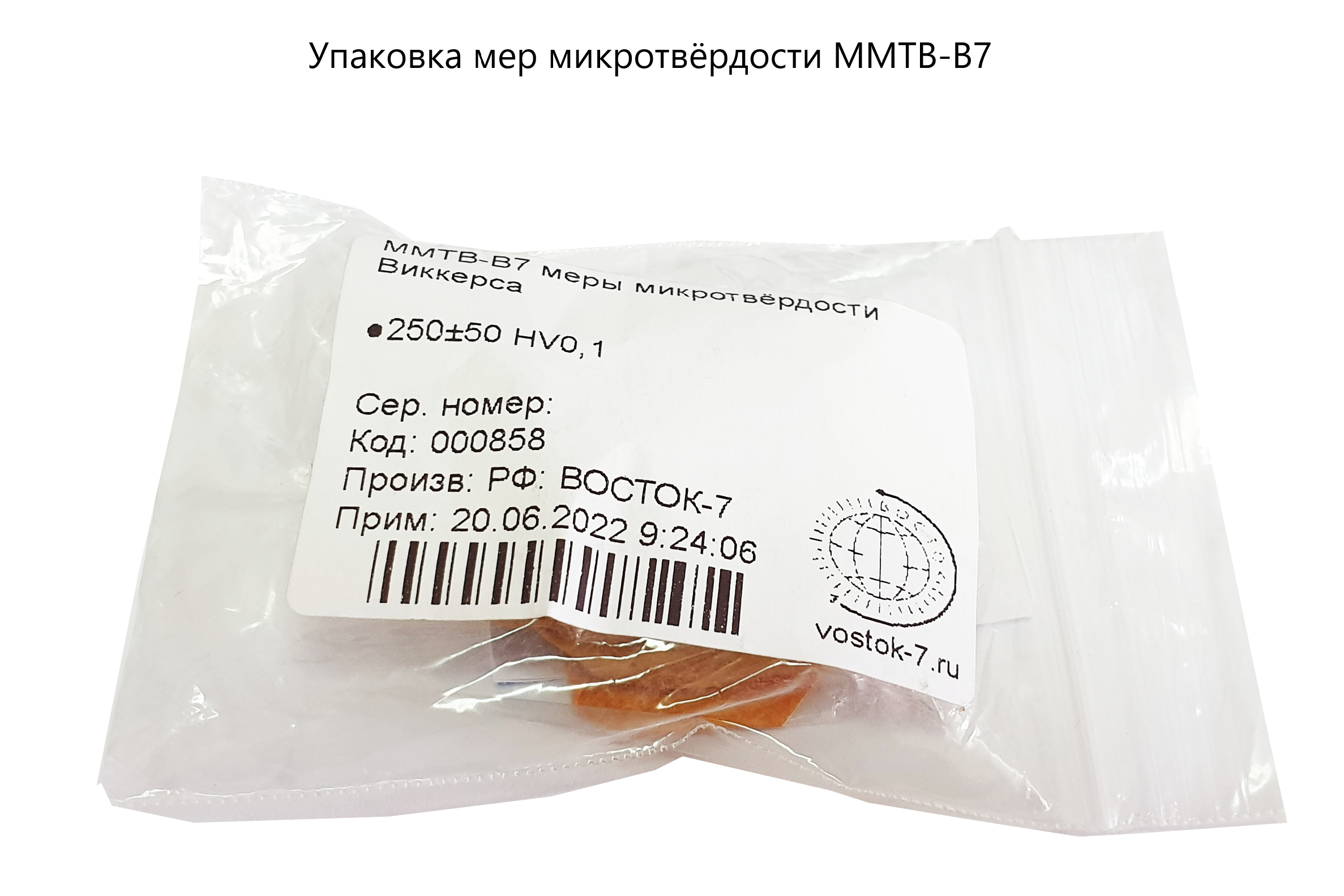

Упаковка |
1 шт. |
* |
|
Паспорт |
1 экз. |
* |
| *только при заказе комплекта мер микротвёрдости Виккерса МТВиз 3шт. | ||
