Меры шероховатости поверхности
Номин. значение параметра Ra: 2,9±0,3
Погрешность воспроизведения: 3%
Рабочий диапазон температур: +15°C до +25°C
В интернет-магазине КИТЕСТ вы можете купить Mitutoyo 178-602 мера шероховатости, параметры Ra 2,94 мкм; R max (Ry) 9,3 мкм.

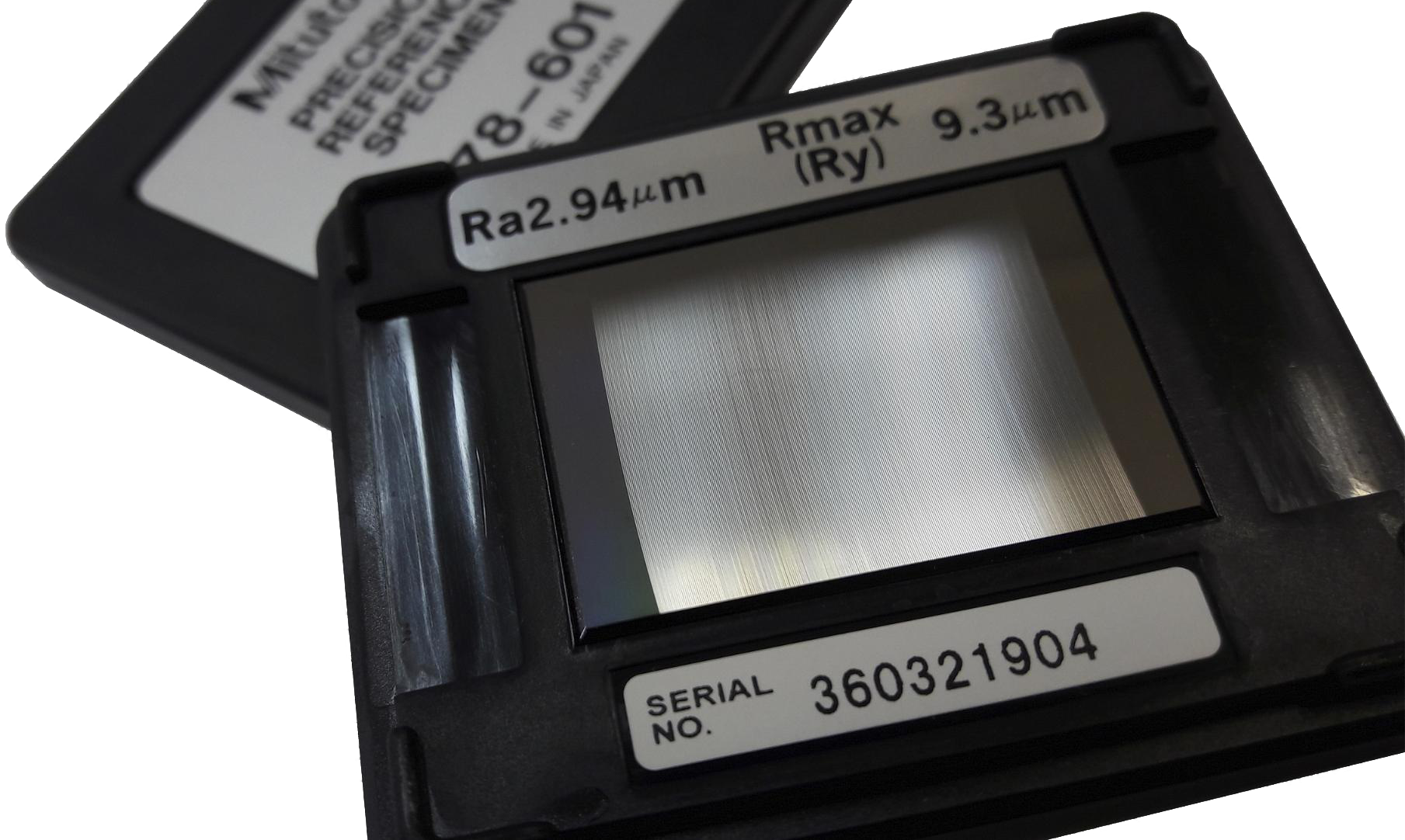

Товар представляет собой металлические пластинки с периодическим трапецеидальным профилем (формируется по технологии масочного травления), которые вклеиваются в основание из прозрачного пластика.

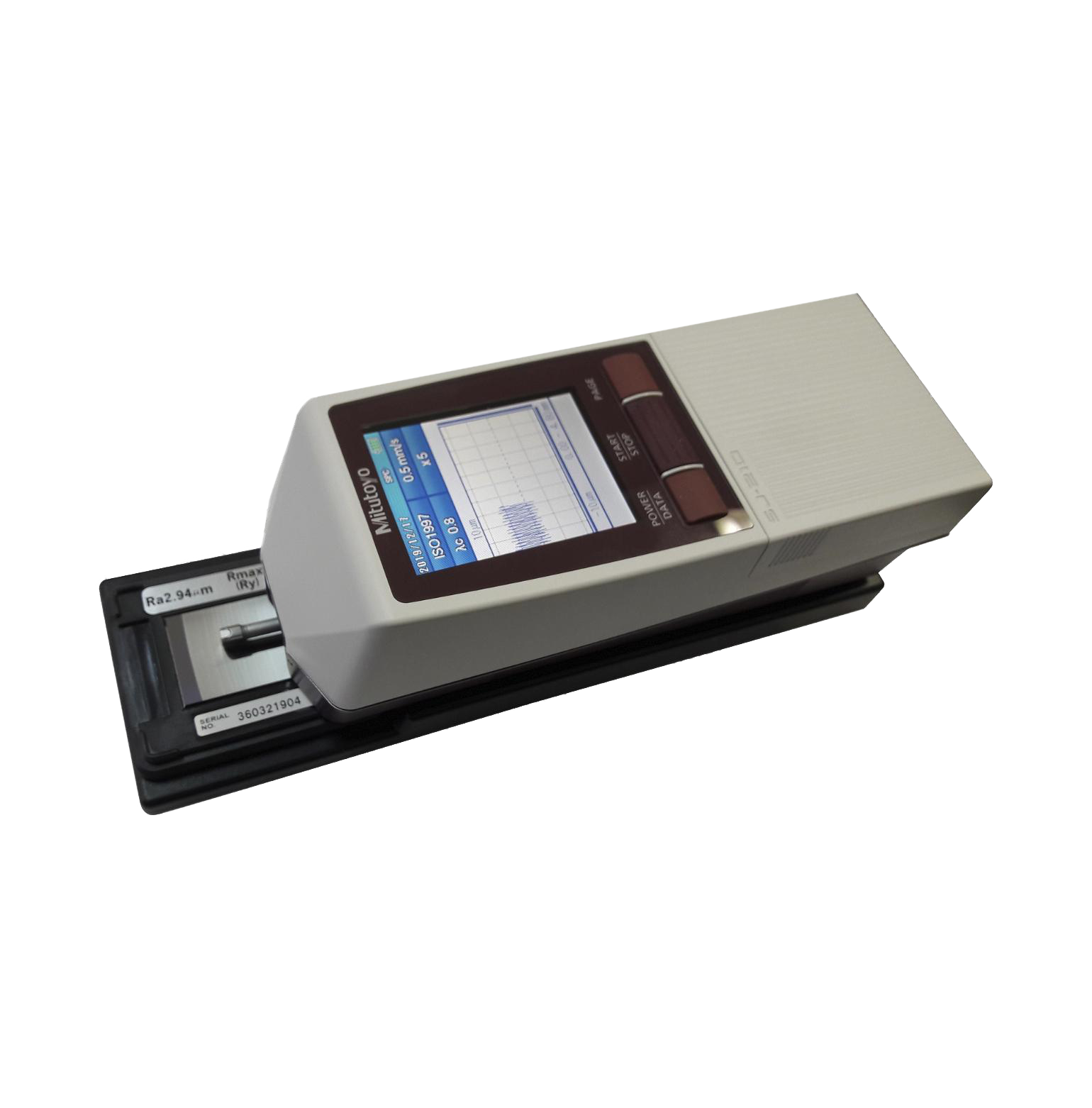

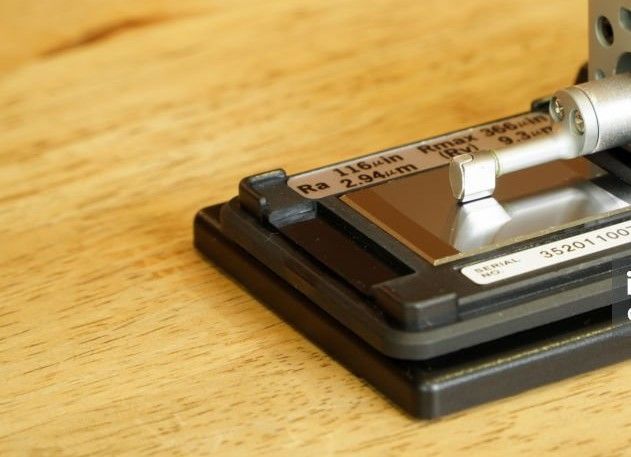

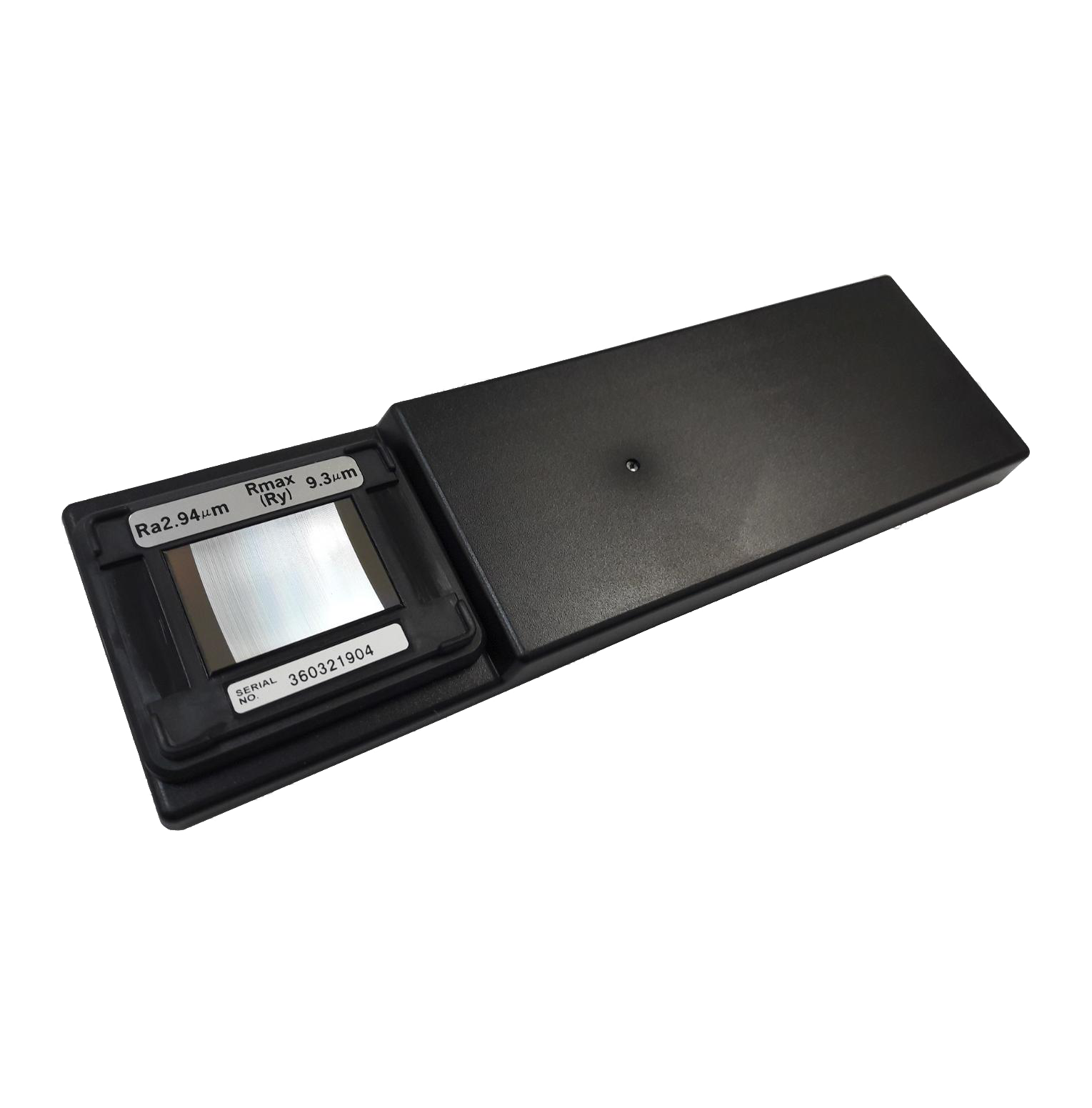

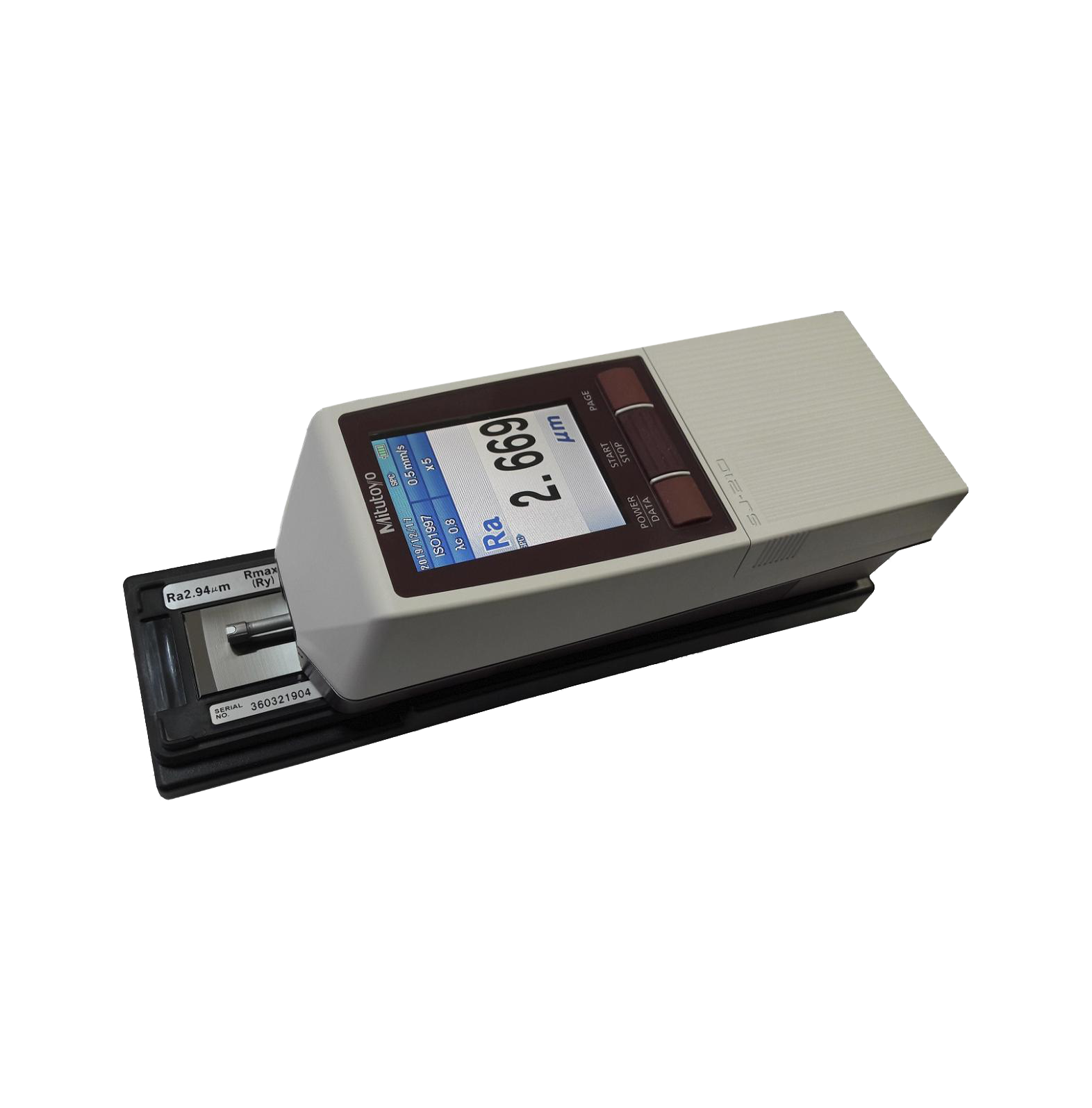

В комплект входит установочная рамка, которая делает работу более удобной. В специальную выемку устанавливается мера (рабочая поверхность должна быть обращена вверх), а затем на рамку помещается контактное устройство прибор для определения шероховатости. Наконечник щупа должен двигаться в поперечном направлении относительно профиля, который нанесен на пластинку, вклеенную в пластиковое основание.
Обращаем ваше внимание на то, что товар не внесен в Государственный реестр средств измерений.
Назначение
Передача размера единицы длины в области измерений параметров шероховатости Ra и R max (Ry) в метрической и дюймовой размерностях с целью проведения калибровки приборов, измеряющих параметры шероховатости, а также контурографов и микроскопов.
Инструкция по эксплуатации
- Устранить потенциальную возможность появления конденсата на поверхности мер. Для этого нужно их выдержать в закрытом футляре.
- Аккуратно извлечь из открытого футляра меру и уложить ее на стол. Частицы пыли удаляются с поверхности меры потоком очищенного сухого воздуха. При более сильном загрязнении можно воспользоваться ватным тампоном, который необходимо слегка смочить чистым этиловым спиртом (95%). После протирки пластины нужно медленно и с небольшим нажимом провести тампоном по поверхности меры от края до края таким образом, чтобы убрать разводы или капли спирта.
- Установить меру в поверяемое средство измерений (бесконтактный тип) или в специальную рамку (контактный тип, поставляется отдельно по заказу) согласно инструкциям по эксплуатации. Выполнить поверку или калибровку СИ.
Важная информация
Гарантия
Производитель гарантирует, что свойства товара будут соответствовать требованиям Межгосударственного стандарта ГОСТ 8.296-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм» только при соблюдении предписанных правил использования, транспортировки и хранения.
Гарантийный срок – 1 года с момента продажи.
Поверка
Поверка данных мер недоступна – возможна только калибровка.
Бережное использование и обслуживание
Меры шероховатости – хрупкое изделие!
Берегите их от падений и ударов. Надевайте перчатки. Запрещается касаться рабочей поверхности мер при их извлечении из футляра, а также смачивать рабочую сторону различными жидкостями (исключения – см. пункт 2 раздела «Инструкция по эксплуатации»).
Допустимые условия окружающей среды: температура от +15 до +25 градусов Цельсия и относительная влажность воздуха до 80%.
Единственной процедурой обслуживания является очистка от загрязнений (порядок – см. пункт 2 раздела «Инструкция по эксплуатации»).
Упаковка

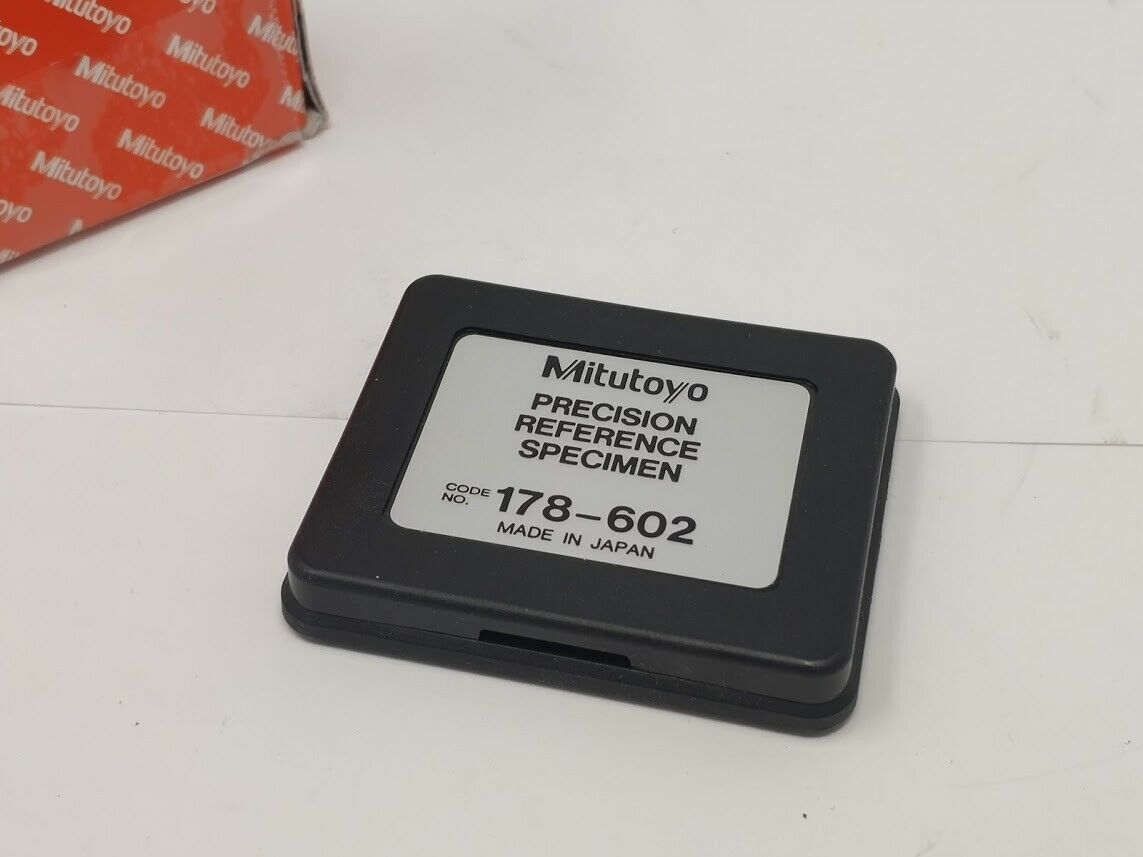

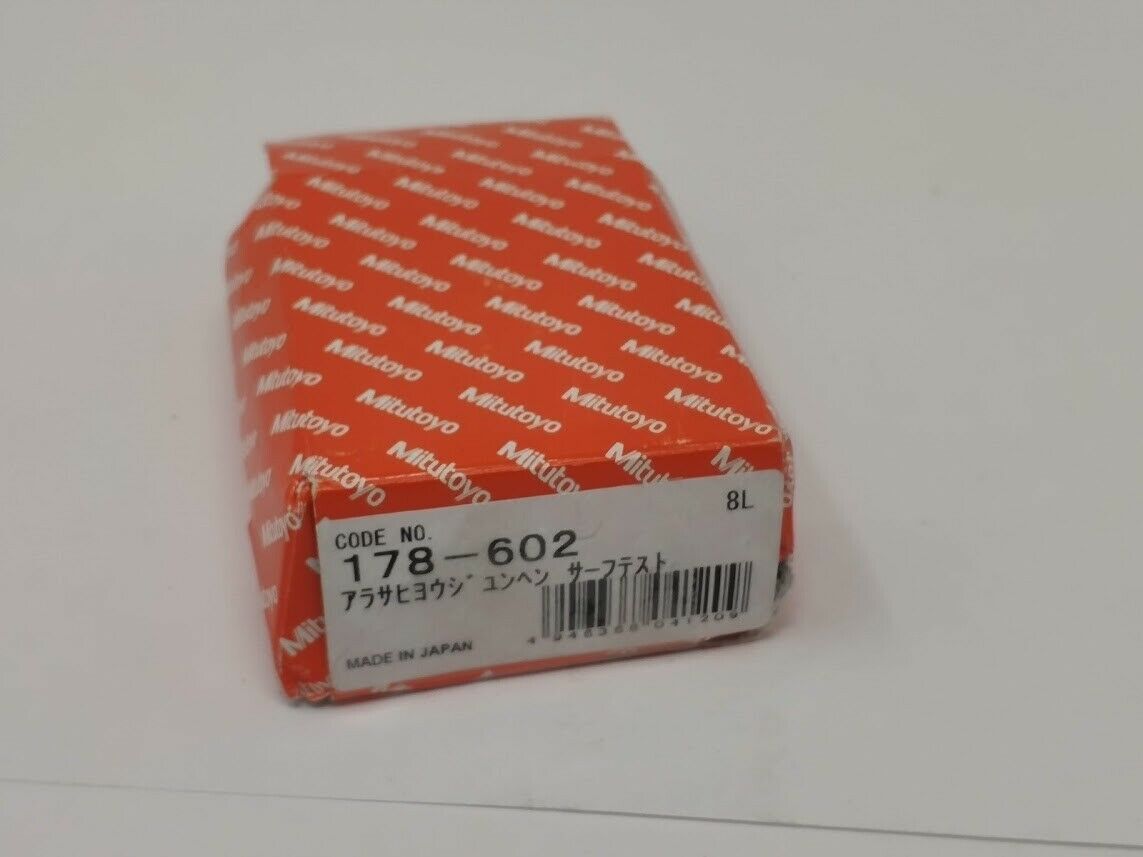

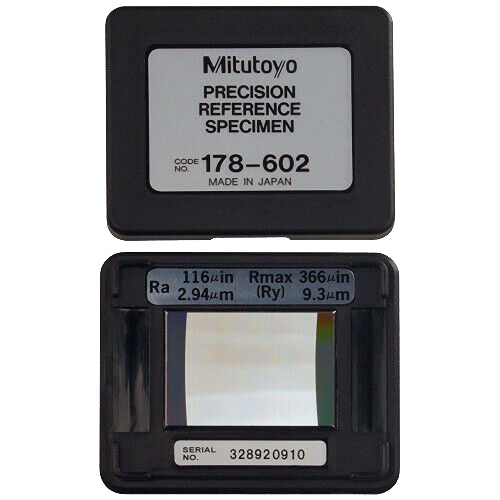

Меры поставляются в футляре, на котором нанесена маркировка (номинальное значение метрологических параметров, название средства измерений (Precision Reference Specimen), завод-изготовитель (Mitutoyo), код товара (178-602), страна производства (Japan).
При хранении и перевозке мер необходимо руководствоваться требованиям ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене мер шероховатости Mitutoyo 178-602 (параметр Ra 2,94 мкм; R max (Ry) 9,3 мкм), а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Ряды номинальных значений мер по параметру шероховатости Ra, доступные для выбора заказчиком, мкм: | 2,9±0,3 |
| Предел допускаемой относительной погрешности воспроизведения параметра Ra, (∆0), % | 3 |
| Мера шероховатости, размеры Ш*Д*В, мм | 50*45*8 |
| Мера шероховатости, масса, гр | 110 |
Комплектация
| Наименование | Количество |
| Мера шероховатости В7 | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
