Рентгеновский дефектоскоп рентгеновский дефектоскоп март-250

Технические характеристики:

Модель: МАРТ-200/ МАРТ-250
Рабочее напряжение, кВ: 105-200/ 130-250
Доза на расстоянии 500 мм за 1 мин., Р: 3/ 5
Максимальная просвечиваемая толщина по стали, мм: 40/ 50
Максимальная анодная мощность, Вт: 100/ 200
Напряжение питания, В: 220-230/ 220-230
Метод просвечивания 4): направленный / панорамный направленный
Вес излучателя, кг: 6/ 9
Габариты излучателя, мм: 430*100*160/ 580*140*190

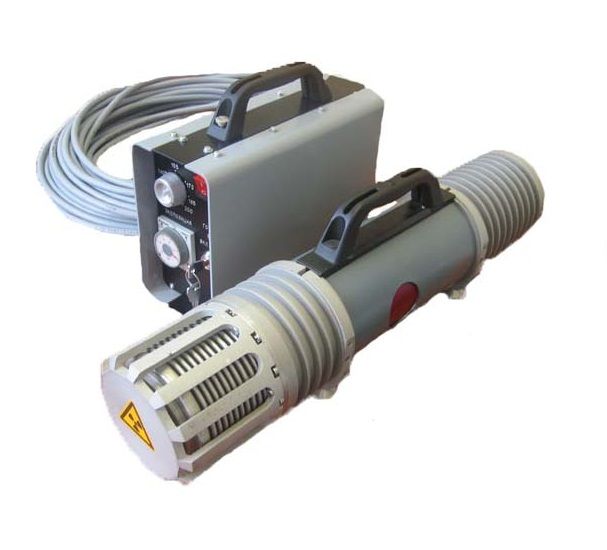

Основными элементами рентгеновского дефектоскопа МАРТ-250 являются блок излучателя, ручной или цифровой пульт управления (без указания в заявке желаемой версии, завод изготовитель оставляет за собой право комплектовать изделие версией пульта на своё усмотрение). Пульт подключается к источнику переменного напряжения 220 В и соединяется с излучающим блоком длинным высокочастотным кабелем. С целью обеспечения радиационной безопасности персонала, во время проведения контроля без использования средств радиационной защиты пульт управления выносится на расстояние не менее 25 метров от излучателя в сторону, противоположную направлению выхода пучка ионизирующего излучения.

У рентгеновских аппаратов МАРТ-250 имеется возможность регулировки высокого напряжения на аноде трубки в диапазоне от 130 до 250 кВ. Время экспозиции устанавливается при помощи управляемого механического реле времени со шкалой (ручной пульт) или таймера с возможностью контроля оставшегося времени на светодиодном 2-х разрядном индикаторе (цифровой пульт).
Внешнее охлаждение рентгеновского блока МАРТ-250 осуществляется атмосферным воздухом естественным способом. Для отвода тепла от рентгеновской трубки и высоковольтного трансформатора, используется очищенное трансформаторное масло, которое также выполняет роль диэлектрика. Учитывая компактность блока и небольшие расстояния между токопроводящими элементами, к качеству изоляции предъявляются повышенные требования, - заполнение моноблока диэлектриком производится с использованием специальной установки вакуумно-термической осушки масла.

Тип рентгеновской трубки с 50%-м циклом "работа/отдых" и особенности применяемой схемы охлаждения налагают некоторые ограничения по времени непрерывной экспозиции. Для аппарата МАРТ-250 оно составляет 10 минут. После этого должна выдерживаться пауза между включениями с длительностью не менее времени предыдущей экспозиции. На это следует обращать особое внимание, если управление прибором производится с помощью ручного пульта. В цифровой версии пульта имеется защита, исключающая подачу высокого напряжения без необходимого перерыва в работе. В случаях, когда расчётное время экспозиции составляет более 10 минут, то она совершается в два этапа.
Процедуру тренировки термоэмиссионной рентгеновской трубки аппарата МАРТ-250 рекомендуется проводить каждый раз перед началом работы и в обязательном порядке после длительного простоя (подробно описана в руководстве пользователя п.8.1). Это способствует быстрому выходу трубки на рабочий режим при последующих экспозициях, а так же значительно экономит её ресурс. В цифровом пульте управления предусмотрен автоматический тренировочный режим, в классическом варианте тренировка производится вручную постепенным увеличением высокого напряжения до того значения, при котором планируется дальнейшая работа.

Диапазон рабочих температур для рентгеновского аппарата МАРТ-250 от -20 °C до +40 °C. Однако, не стоит сразу включать его, если температура самого прибора менее -10 °C, т.к. при минусовых температурах заметно снижаются диэлектрические свойства изоляции. Рекомендуется поместить блок излучателя на 30-40 минут в прогретое помещение (кабину автомобиля и т.п.). В дальнейшем блок будет подогреваться выделяемым при работе собственным теплом.

Некоторые детали схемотехники рентген аппаратов линейки МАРТ:

В рентгеновском блоке, залитом трансформаторным маслом, расположены высоковольтный источник постоянного напряжения и вакуумная рентгеновская трубка с подогреваемым катодом марки 0,1БПМ27-250. Источник представляет собой высокочастотный повышающий трансформатор на замкнутом ферритовом сердечнике и умножитель напряжения. За такой конструкцией рентгеновского блока закрепилось название "моноблочной", означающее что основные компоненты для питания трубки и сама она находятся в едином корпусе. Для управления излучающим блоком и формирования ВЧ напряжения подаваемого на первичную обмотку высоковольтного трансформатора, применяется выносной пульт управления.

Номограммы для расчёта экспозиционной дозы рентгеновского аппарата МАРТ-250:

Диаграмма экспозиции для аппарата МАРТ-250. D7Pb Расстояние=700 mm Плотность=2,00	Диаграмма экспозиции для аппарата МАРТ-250. F8+экраны RCF Расстояние=700 mm Плотность=2,00

Для того, чтобы обеспечить необходимую чувствительность контроля, сократить время экспозиции в целях экономии ресурса термоэмиссионной трубки рекомендуется применять рентгеновскую плёнку AGFA F8 с флуорометаллическим усиливающим экраном RCF (рекомендована для применения на объектах ОАО "Газпром"). Когда требуется более высокая чувствительность контроля, рекомендуется применять плёнку AGFA D7 со свинцовыми экранами (соответствует требованиям РД-25.160.10-КТН-016-15 ОАО «АК «Транснефть», рекомендована к применению на объектах ОАО «Газпром»), устанавливая при этом минимальное напряжение на аноде, выбирая приемлемое время экспозиции по номограмме.

Технические характеристики:	МАРТ-200	МАРТ-250
Рабочее напряжение на рентгеновской трубке, кВ	105 ÷ 200	130 ÷ 250
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин, Р	3	5
Диаметр фокусного пятна, мм	3	1,5
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин, мм	20 (D7 + Pb) 30 (F8 + RCF) 40 (F8 + NDT 1200)	30 (D7 + Pb) 40 (F8 + RCF) 50 (F8 + NDT 1200) Источник: http://xrs.ru/
Максимальная анодная мощность, Вт	100	200
Потребляемая мощность ВА, не более	450
Напряжение питания аппарата, однофазная сеть переменного тока, В	220±22
Частота однофазной сети переменного тока, Гц	50±1
Максимальное время нахождения рентгеновской трубки под напряжением, минут, не более	10
Минимальное время паузы после экспозиции	не менее времени предыдущей работы
Метод просвечивания	направленный панорамный	направленный
Диапазон рабочих температур, ºС	-20 ÷ +40
Вес излучателя, кг	6	9
Габариты излучателя, мм	430x100x160	580x140x90
Вес пульта управления, кг	4
Габариты пульта управления, мм	330х260х170

Комплект поставки:

• Рентгеновский блок.
• Пульт управления.
• Сетевой кабель.
• Высокочастотный кабель.
• Футляр.

Дополнительное оборудование:
