Дефектоскопы mantis: дефектоскоп на фазированных решетках

Младший брат GEKKO: такой же мощный, но гораздо более компактный. Конфигурация каналов фазированных решеток 16:64 и два обычных ультразвуковых канала обеспечивают все возможности контроля.
Простейшее руководство по эксплуатации и современные ультразвуковые методы, такие как метод полной фокусировки (TFM), дополняют образ классического универсального дефектоскопа.
ДЛЯ РАБОТЫ В ПОЛЕВЫХ УСЛОВИЯХ

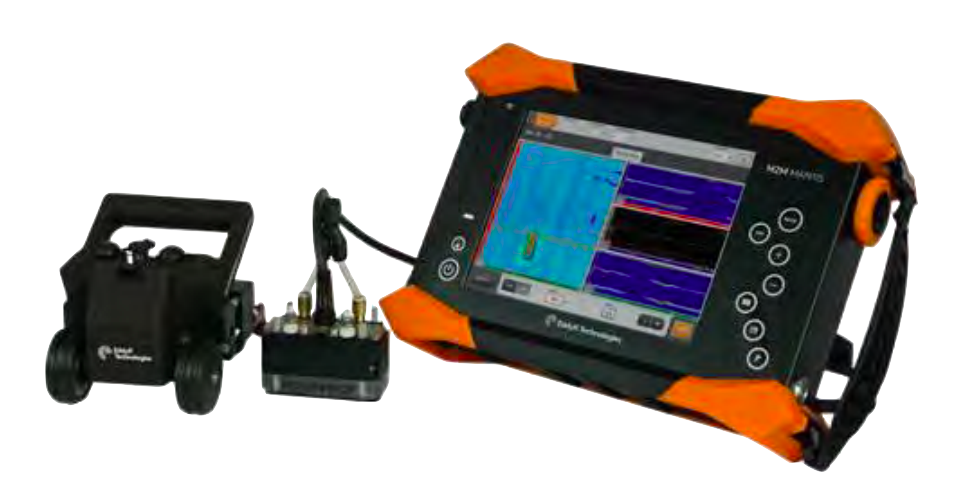

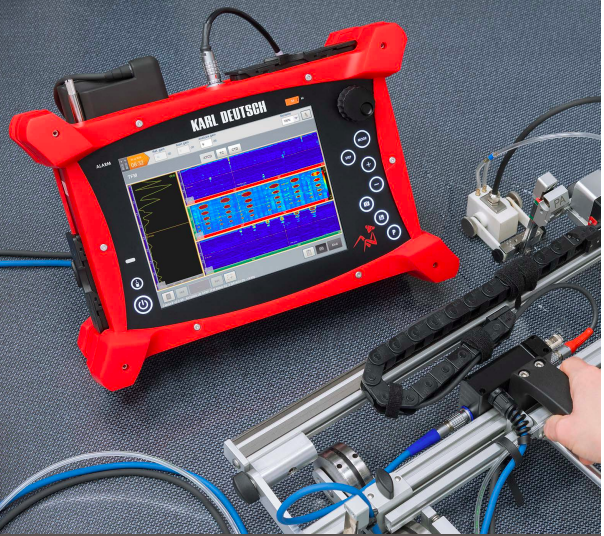

Ультразвуковой дефектоскоп M2M Mantis™ это надежный и легкий прибор, сочетающий в себе такие методы как традиционный УЗ, ФАР, метод TOFD и TFM с помощью программного обеспечения Capture™. Основываясь на апертуре 16: 64PR с тремя различными моделями, дефектоскоп Mantis является как базовым, так и к продвинутым прибором для лучшей производительности


Технология доступна по запросу

• Апертура 16:64PR+ 2 УЗ канала, изготовленных по международным стандартам
• Совместимость с существующими датчиками ФАР (линейная, двойная линейная, и двойная матричная решетка) и существующими сканерами (до 3-х осей)
• Встроенный калькулятор расчетов законов фокусировки (секторный, линейный и комбинированный) для всех изделий с помощью ПО
• Конфигурации до 8 групп
• Высокая скорость контроля благодаря ЧЗИ до 20 КГц
• FMC/TFM в реальном времени с 64 элементами для контроля на соответствие норм

Изготовлен с отличием
Дефектоскоп Mantis является одним из самых надежных промышленных приборов на фазированных решетках, когда-либо выпускаемых компанией Eddyfi Techologies, благодаря тщательному выбору прочных материалов.

Прочный корпус и яркий сенсорный экран позволяют использовать дефектоскоп как на открытом воздухе, так и в суровых условиях. Mantis прошел строгие экологические и прочностные испытания, включая испытание на падение с высоты. Все эти испытания предназначены для моделирования реальных ситуаций.

Поддержка и удаленный доступ
Подключение достигается с помощью активированного Wi-Fi, разъема USB 3.0 и выхода Gigabit Ethernet, что позволяет быстрее передавать данные и дистанционно контролировать контроль в сложных условиях (лицензия TeamViewer входит в комплект поставки). Операторы экономят время в полевых условиях с помощью 128 Гб SSD- диска для хранения больших файлов данных.




СОЗДАН ДЛЯ КОНТРОЛЯ


Инновации, стоящие за прибором M2M Mantis™ постоянно развиваются благодаря рынку. Это надежный ультразвуковой дефектоскоп использует передовые алгоритмы благодаря мощному встроенному программному обеспечению. Доверьтесь приборам Mantis, чтобы донести новейшие технологии прикоснувшись кончиками Ваших пальцев.

Экосистема, работающая на ПО CAPTURE™
CAPTURE-GO встроенное ПО

• Идеально подходит для быстрой настройки, изме- рений, анализа и составления отчетов. для обеспечение полноценного контроля
• Коррозионный мониторинг (моторизованный сканер)
• CAPTURE PC версия доступна для настройки, проектирования и анализа
• Совместимость файлов с прибором M2M Gekko®
• Эволюционное ПО Evolutive, обусловленное отраслевым спросом

Встроенное ПО CAPTURE-GO
Автономное ПО для всех методов

• Простой, интуитивно понятный пользовательский интерфейс
• Большая база преобразователей и сканеров
• Простая калибровка нажатия в 3 клика ВРЧ, DAC, АРД
• TOFD инструмент
• TFM контроль точности амплитуды

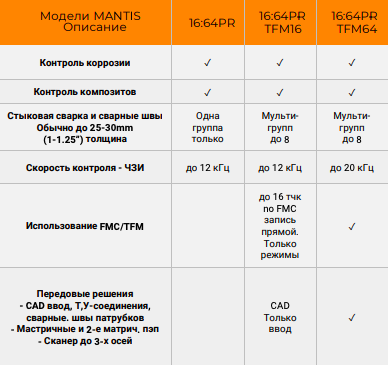

Сравнение моделей

Доступны варианты обновления
для MANTIS-16:64PR и MANTIS-16:64PR-TFM16

CAPTURE - Инструмент анализа

800% динамический диапазон
Схема и регулировка наложения
Инструменты для определения размеров (с автоматическим определением)
3D-изображение на дисплее
Сшивка данных




Кнопки воспроизведения
и паузы для использования со сканерами



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ

Габариты ( Ш х в х Г)311 × 220 × 86 мм

Вес (с 1 батареей)3.7 кг

Источник питания 15В, 6A

Время работы >4ч (горячая замена батареи)

Дисплей 8.4‘’ высококонтрастный

Разрешение 1024 × 768 пкс.

Память 256 ГБ память, с возможностью расширения до 1TB

РАЗЪЕМЫ

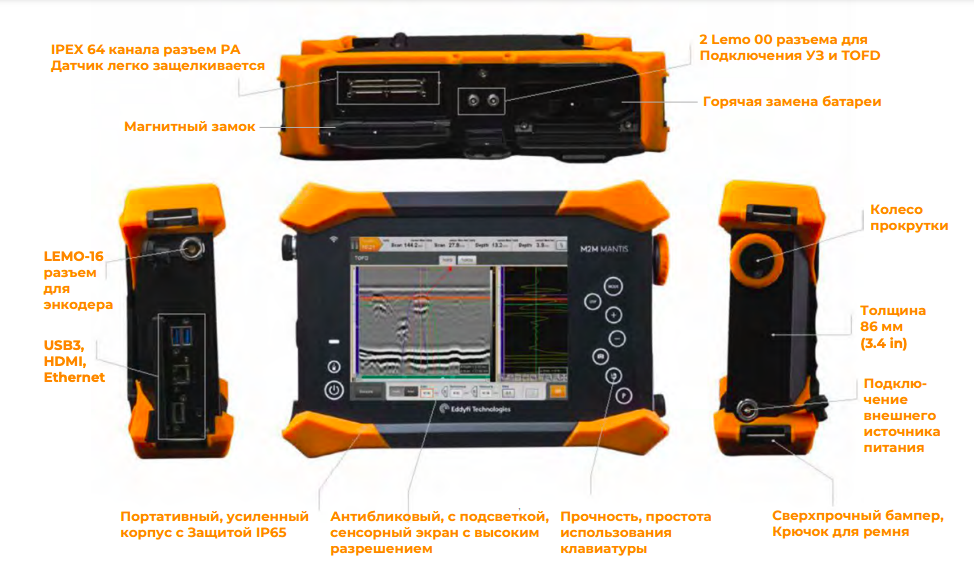

1 IPEX разъем для ФАР –Разветвитель совместим: 2LEMO 00 разъема для (1PR - 1R)

Вход энкодера: от 2 до 3 осей: 1 внешний сигнал

1 USB 2.0 + 1 USB 3.0: Дист. управ. и передача данных через Ethernet и Wifi

1 HDMI разъем: 2 программируемый I/O

РАБОЧАЯ СРЕДА

IP защита IP66

Рабочая температура -10–45°C

Температура хранения: -20–60°C

Испытание на падение Согласно MIL-STD-810G 1

ФАР

Макс.активная апертура: 16 элементов Линейное,секторное комбиниров., сканирование, CIVA законы

Общее количество каналов : 64 Режимы фокусировки глубина, звук путь, проекция

Линейные матричные*, DLA и DMA* датчики CIVA калькулятор ФАР

До 6 датчиков | до 8 групп | до 2048 законов фокусировок Расчет фокальных законов: пластина цилиндр T *& Y соединения сопла

ОЦИФРОВКА

Оцифровка/сумма 16 каналов 16 битное разрешение

FIR фильтры Maкс.частота дискретизации 100 МГц

Усред.в реал. времени x32 FMC A-scan – макс.16 000 образов

Выпрямленный, RF, оболочка PA A-scan – макс.65 000 образов

TFM

Преобразование каналов: от 16 до 64 элементов Макс. кол-во точек/изображений: макс.65 000. Без ограничений с последующей обработкой

Частота обновл. кадров: до 80 кадров в секунду Путь звука: прямой (L или S), Не прямой и конвекторов. режим

Доступны все мастера калибровки (включая ВРЧ) A, B, C, D-Скан, вид сверху и сбоку 3D-изображение

ГЕНЕРАТОР

ФР каналы: Отриц.квад.импульс, ширина: 35-1250нс Напряжение: 12В-90В (с шагом 1В) Max. ЧЗИ: до 20 кГц

УЗ каналы: Отриц.квад.импульс, ширина: 30-1250нс Напряжение: 12В-200В (с шагом 1В) Max. ЧЗИ: до 20 кГц

ПРИЕМНИК

ФР каналы: Входное споротивление: 50 Ω Частотный диапазон: 0.4-20 МГц Max. Входной сигнал: 2Vpp Усиление: до 120дБ (с шагом0.1дБ) Помехи между каналами < 50 дБ

УЗ каналы: Входное сопротивление: 50 Ω Частотный диапазон: 0.6-25 МГц Max. входной сигнал: 1.4 Vpp Усиление: до 120дБ (с шагом 0.1дБ)

ПОЛУЧЕНИЕ ДАННЫХ

Получение потока данных Max. поток данных 150 Мб/сек

A-Скан/запись данных Размер данных файлов : ограничение SSD-диска

FMC запись Индикация потери данных

1 Стандарт: EN ISO 18563-1 для ФАР

2 Стандарт: EN ISO 12668-1 для УЗ-каналов

* Опционально
