Многоканальный акустико-эмиссионный комплекс
Диапазон рабочих частот: 30 – 500 кГц
Измеряемая длительность импульса АЭ: 1 – 65000 мкс
Максимальная частота преобразования АЦП: 2 МГц
В интернет-магазине КИТЕСТ вы можете купить цифровую систему A-LINE PCI-1 для неразрушающего контроля с применением метода акустической эмиссии.
Преимущества
- Отличные эксплуатационные характеристики.
- Высокая скорость обработки данных.
- Совместимость с различными моделями датчиков и предусилителей.
- Широкий функционал программно-аппаратной обработки сигналов.
- Доступная цена.
- Удобство в использовании.
Конструкция

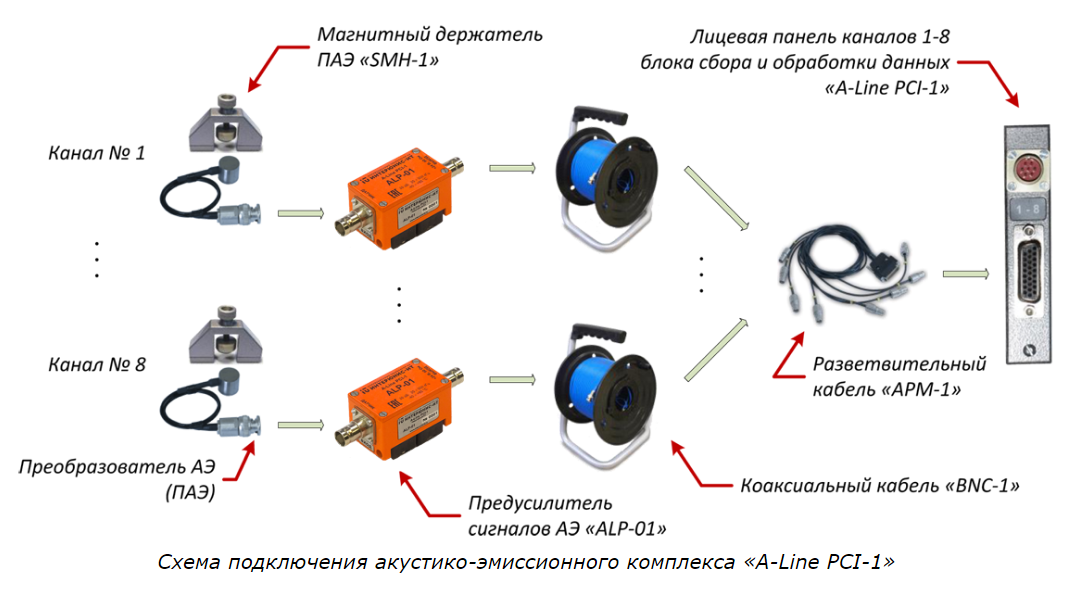

Комплекс с централизованным сбором и обработкой информации построен по традиционной архитектуре. Акустико‑эмиссионные аналоговые сигналы передаются с исследуемого объекта по коаксиальному кабелю с помощью предусилителей.
Варианты исполнения блока сбора и обработки данных
- Portable – переносной индустриальный компьютер с собственным экраном.
- Ethernet Box – предназначен для передачи результатов измерений от блока до компьютера оператора по проводному подключению или по Wi-Fi. Имеет возможность синхронизации нескольких блоков сбора и обработки данных, объединенных в единый комплекс (например, из двух устройств по 32 канала в каждом можно образовать единую систему из 64 каналов).

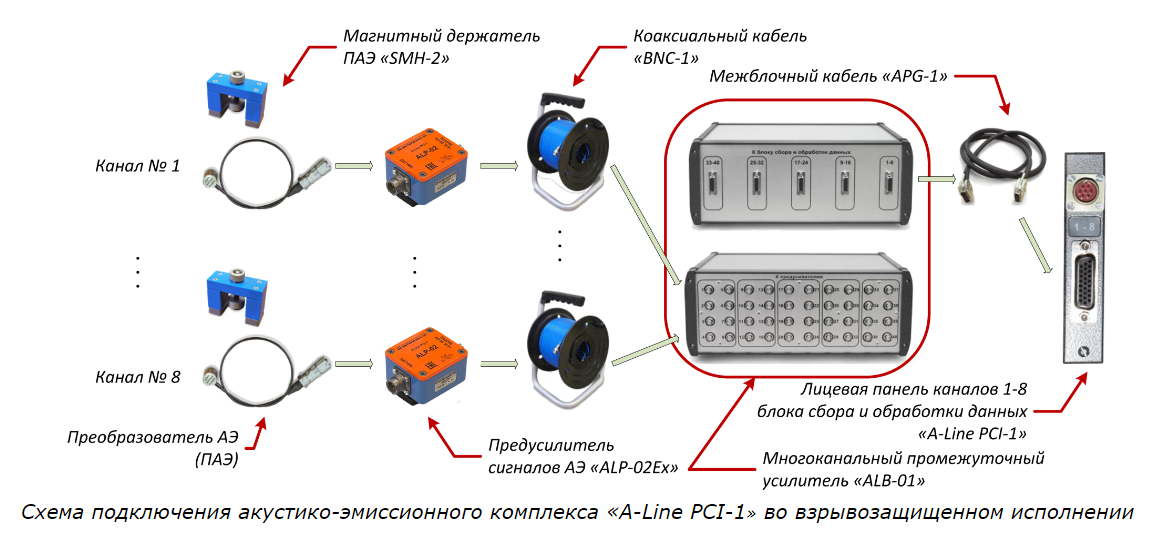

Взрывозащищенное исполнение
Комплекс A-LINE PCI-1 имеет взрывобезопасную модификацию. Защита от искр реализована по типу «Искробезопасная электрическая цепь» уровня ia в соответствии с ГОСТ Р 51330.10 (МЭК 60079-11).
Она обеспечивается многоканальными барьерами, специальными предусилителями и преобразователями акустической эмиссии. На средства защиты нанесена необходимая маркировка, свидетельствующая о возможности использования прибора во взрывоопасных условиях.
Взрывозащищённые компоненты системы A-LINE PCI-1 являются электрическим оборудованием группы IIС по ГОСТ Р 51330.0 (МЭК 60079-0).
Взрывозащищенная версия аппарата A-LINE PCI-1 имеет Сертификат соответствия № ТС RU C-RU.ГБ08.В.01716 о соответствии требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).
Назначение

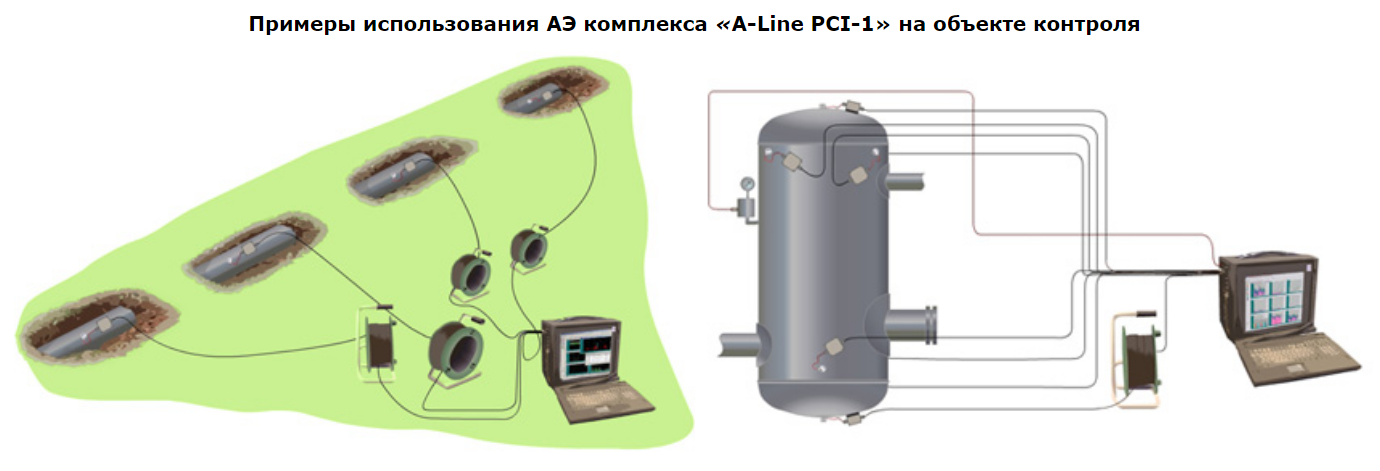

- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов
- Выявление зарождений и развития трещин
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения
- Определение координат и оценка параметров дефектов
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций в режиме реального времени
О методе акустико-эмиссионного контроля
Технология выявляет и определяет координаты, а также позволяет выполнять мониторинг за источниками акустической эмиссией контролируемых объектов.
Данный подход широко используется для контроля состояния таких инженерных сооружений, как резервуары, сосуды давления, нефтехранилища, трубопроводы, буровые платформы, мосты, химические реакторы и т. д.
Акустико-эмиссионные комплексы используются как в научных лабораториях, так и в полевых условиях.
Сертификация
- Комплекс внесен в реестр средств измерений Российской Федерации. Имеется Свидетельство об утверждении типа средств изменений, выданное Федеральным агентством по техническому регулированию и метрологии.
- Комплекс внесен в Государственный реестр средств измерений и допущен к применению в Республике Беларусь. Имеется Сертификат об утверждении типа средств измерений № 13231.
- На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплекс допущен к выпуску в обращение в Республике Казахстан.
Наши менеджеры проконсультируют вас по всем интересующим вопросам о характеристиках и цене аппарата для неразрушающего контроля A-LINE PCI-1, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Основные характеристики комплекса
|
Общие параметры
|
|
|
Интерфейс передачи данных блоков сбора и обработки данных 1
|
Ethernet, Wi-Fi
|
| Измерительные каналы | |
|
Разрядность АЦП, бит
|
16
|
|
Максимальная частота преобразования АЦП 2, МГц
|
2
|
|
Номинальный диапазон рабочих частот, кГц
|
от 30 до 500
|
| Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ | от -3 до +1 |
| Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более: - в стандартном исполнении - во взрывозащищенном исполнении |
29 30 |
| Максимальная измеряемая амплитуда импульса АЭ, дБ | 100 |
| Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее | 70 |
| Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ | ±1 |
| Диапазон установки порога регистрации импульса АЭ, дБ | от 10 до 100 |
| Минимальная измеряемая длительность импульса АЭ, мкс, не более | 1 |
| Максимальная измеряемая длительность импульса АЭ, мкс, не менее | 65 000 |
| Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс | ±(1,5 + 0,0001·D) |
| Минимальное регистрируемое число выбросов в импульсе АЭ, шт. | 1 |
| Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее | 32000 |
| Дискретность времени регистрации импульса АЭ 2, мкс | 1 |
|
Электропитание
|
|
|
Питание от сети переменного тока:
- напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
|
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более
|
5
|
Блоки сбора и обработки данных
|
Общие параметры
|
|
|
Максимальное количество каналов на электронной плате обработки данных, шт.
|
8
|
| Напряжение питания постоянного тока внешних устройств, В | 24 |
| Параметрические входы | |
|
Количество параметрических входов индикации тока на электронной плате обработки данных, шт.
|
1
|
|
Количество параметрических входов индикации напряжения на электронной плате обработки данных, шт.
|
1
|
|
Максимальная частота обновления значений, Гц
|
5
|
| Разрядность АЦП, бит | 12 |
| Диапазон индикации тока, мА | ±25 |
| Входное сопротивление параметрического входа индикации тока, Ом | 200 |
| Диапазон индикации напряжения, В | ±5 |
| Входное сопротивление параметрического входа индикации напряжения, кОм | 200 |
| Синхронизация | |
| Модель подключаемого кабеля | ASC-* |
| Максимальная длина подключаемого кабеля 3, м | 10 |
| Электропитание | |
| Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
|
Условия эксплуатации
|
|
|
Рабочие условия измерений:
- температура окружающего воздуха 4, °С |
от +5 до +40
|
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 - текущее значение при измерении зависит от выбранного цифрового фильтра
3 – учитывается суммарная длина всех кабелей синхронизации, которые входят в состав комплекса, состоящего из нескольких блоков сбора и обработки данных
4 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций

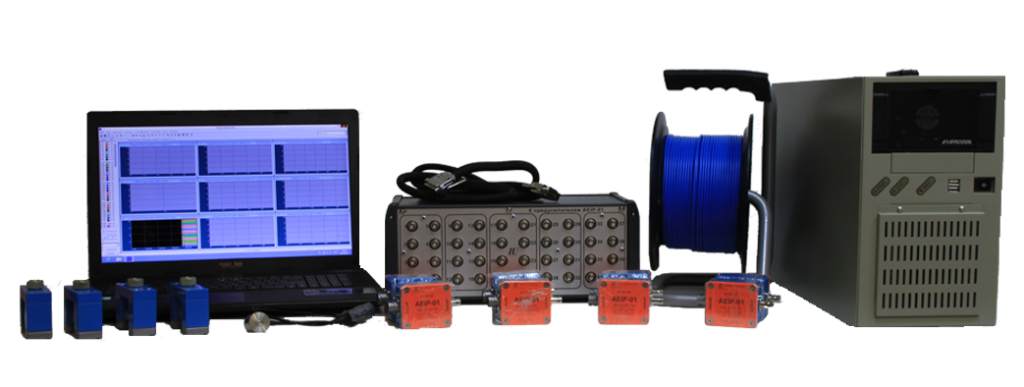

Базовая комплектация акустико-эмиссионного комплекса «A-Line PCI» во взрывозащищенном исполнении
|
Наименование
|
для 8 каналов, шт.
|
для 80 каналов, шт.
|
|
Блок сбора и обработки данных в исполнении Ethernet Box (Ethernet Box XL*)
|
1
|
2*
|
|
Промежуточный усилитель ALB-01
|
1
|
2
|
|
Предусилитель ALP-02 с магнитным держателем
|
8
|
80
|
|
Преобразователь акустической эмиссии GT200В
|
8
|
80
|
|
Магнитный держатель преобразователя
|
8
|
80
|
|
Кабель соединительный BNC-1 на катушке 100 м
|
8
|
80
|
|
Кабель подсоединения к блоку сбора и обработки данных 1,5 м
|
1
|
8
|
|
Патч-корт RJ-45
|
1
|
3
|
|
Кабель синхронизации APDS-1 1,5 м
|
-
|
1
|
|
Ноутбук
|
1
|
1
|
|
Сетевой концентратор
|
1
|
1
|
|
Программное обеспечение и руководство пользователя
|
комплект
|
комплект
|
