Многоканальный акустико-эмиссионный комплекс
Диапазон рабочих частот: 15 – 650 кГц
Измеряемая длительность импульса АЭ: 1 – 120000 мкс
Максимальная частота преобразования АЦП: 4 МГц
В интернет-магазине КИТЕСТ вы можете купить уникальную цифровую систему A-LINE DDM-2 для неразрушающего контроля по технологии акустической эмиссии.
Модульный комплекс второго поколения, предназначенный для оценки состояния опасных промышленных объектов, сочетает в себе многолетний опыт инженеров компании «ИНТЕРЮНИС-ИТ» в области неразрушающего контроля.
Система выполняет многоканальный сбор и автоматическую обработку акустико-эмиссионных данных. Их передача осуществляется по цифровому каналу, который отличается высокой пропускной способностью.
Особенности
- Акустико-эмиссионные модули можно подключить по централизованной схеме или последовательно соединив их в одну линию.

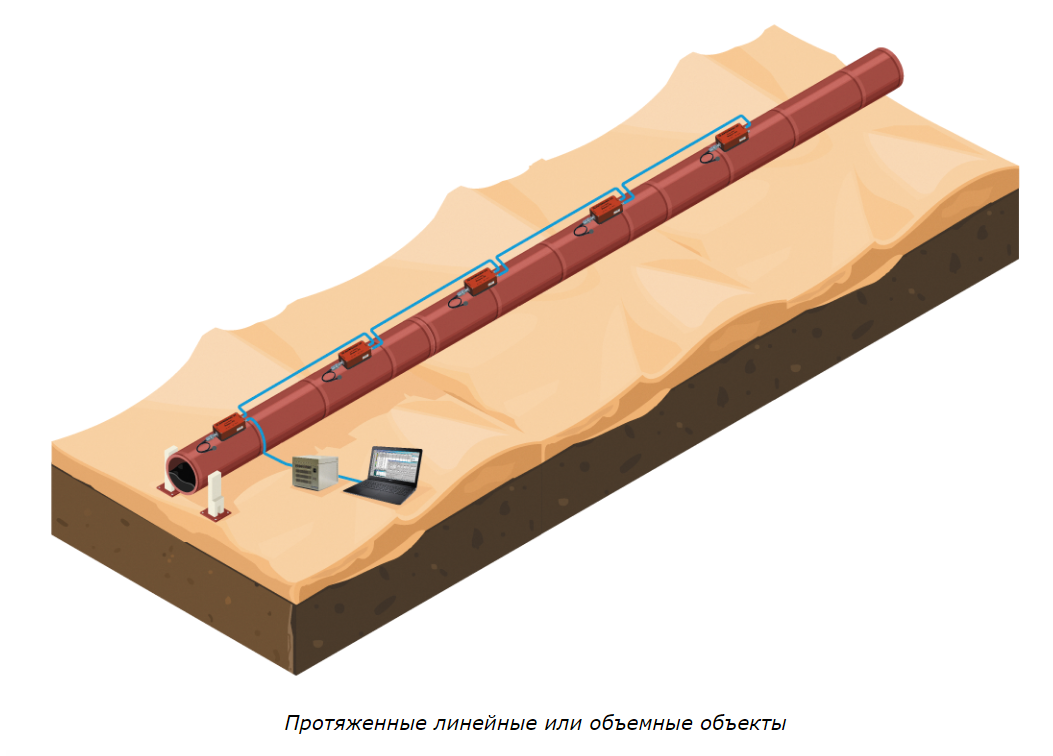

- За одну операцию комплекс способен выполнить неразрушающий контроль трубопроводов и других протяженных объектов длиной до 8 километров.
- Каждый модуль имеет гальваническую развязку.
- Модуль имеет усовершенствованную защиту от воздействий внешней среды.
- Состояние системы и качество работы измерительных устройств контролируются автоматически.
- Комплекс может быть выпущен в модификации Ethernet Box с функциями синхронизации от двух блоков сбора и обработки данных, а также обмена данными посредством кабельного соединения.
Конструкция
Комплекс включает в себя центральный компьютер, который собирает и обрабатывает данные.
Несколько измерительных линий объединяют модули сбора и обработки данных.
Акустико-эмиссионный модуль отвечает за такие процессы, как усиление, фильтрация, оцифровка, регистрация и цифровая обработка сигналов, а также определение параметров. Данный модуль размещается поблизости с ПАЭ на исследуемом объекте.
Применение

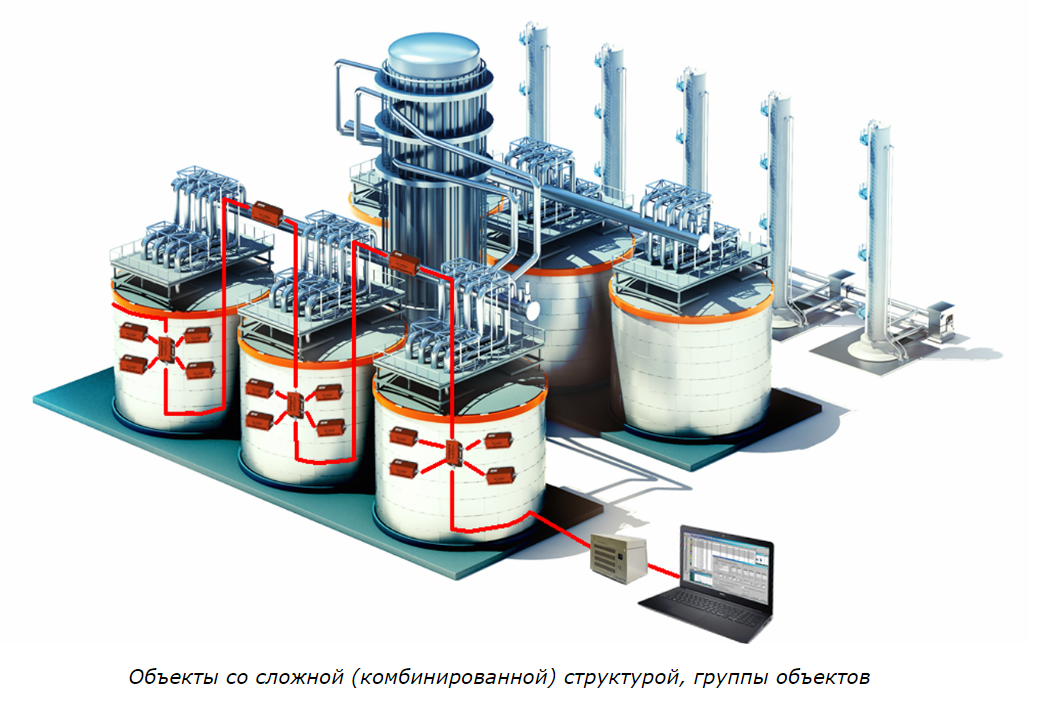

- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.

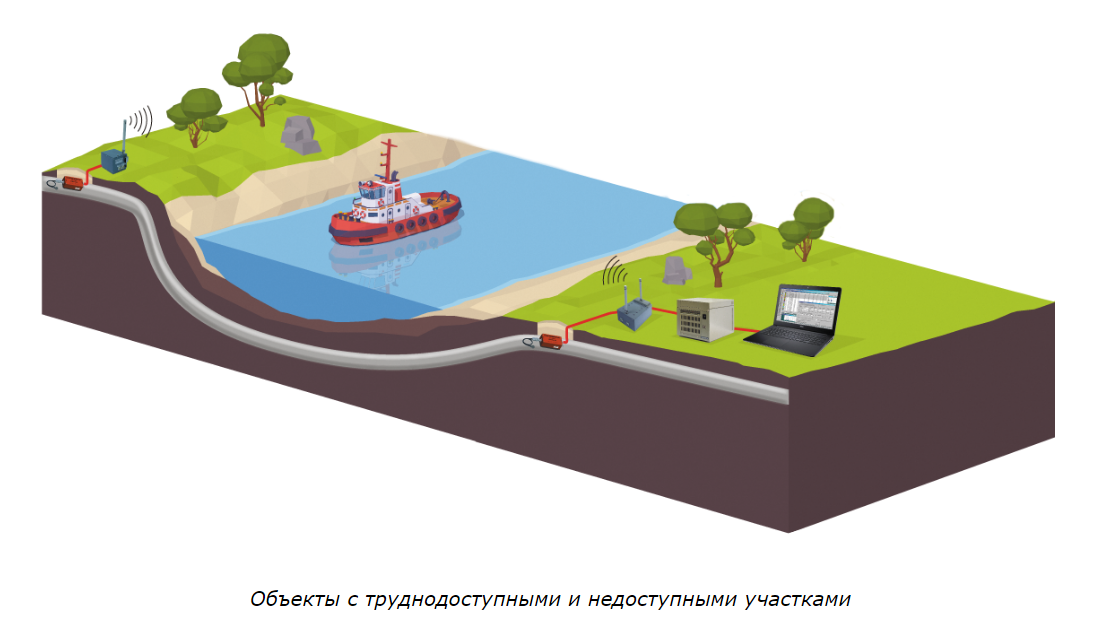

- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.
Состав
 |

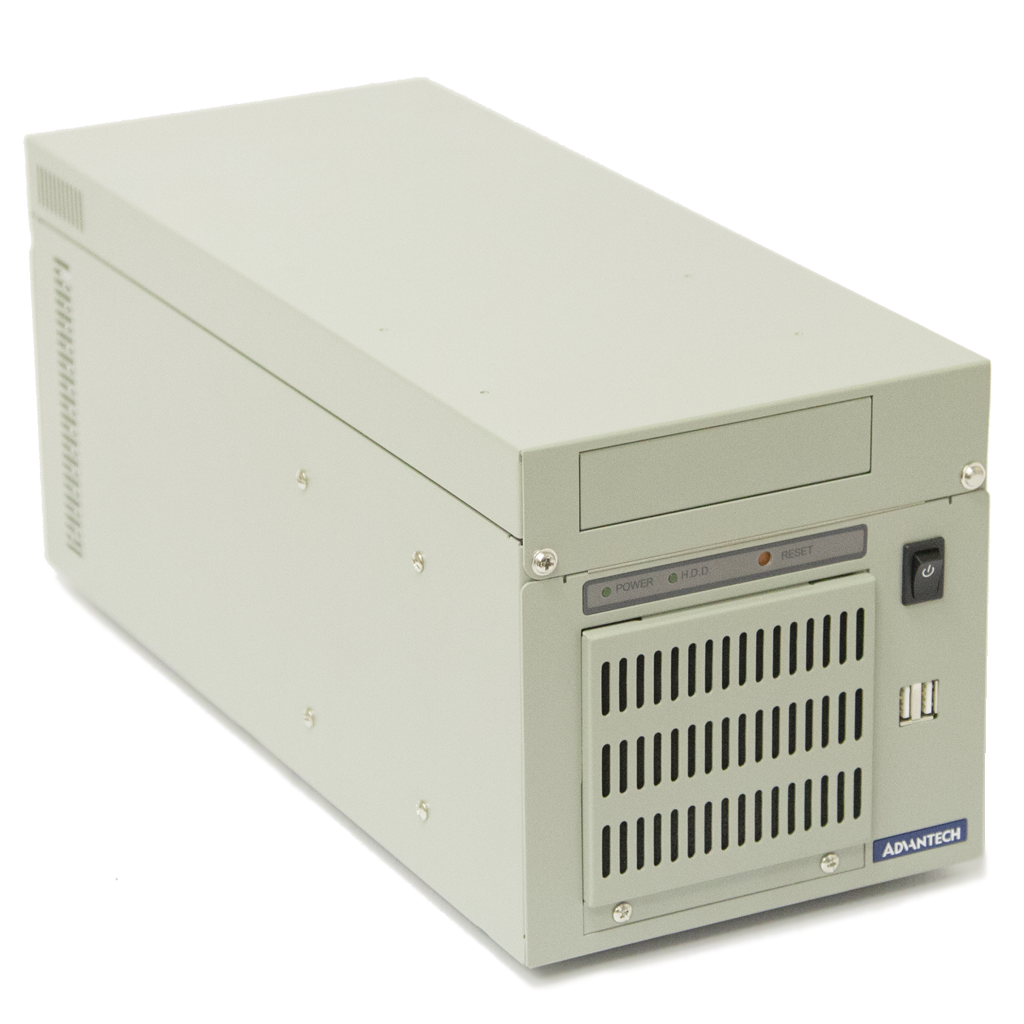

Блок сбора и обработки данных Ethernet Box - 8 измерительных линий в стандартном блоке сбора и обработки данных; - до 20 модулей АЭ в линии; - автоматический контроль целостности и качества работы линии; - взрывозащищенное исполнение вида искробезопасная электрическая цепь |
 |

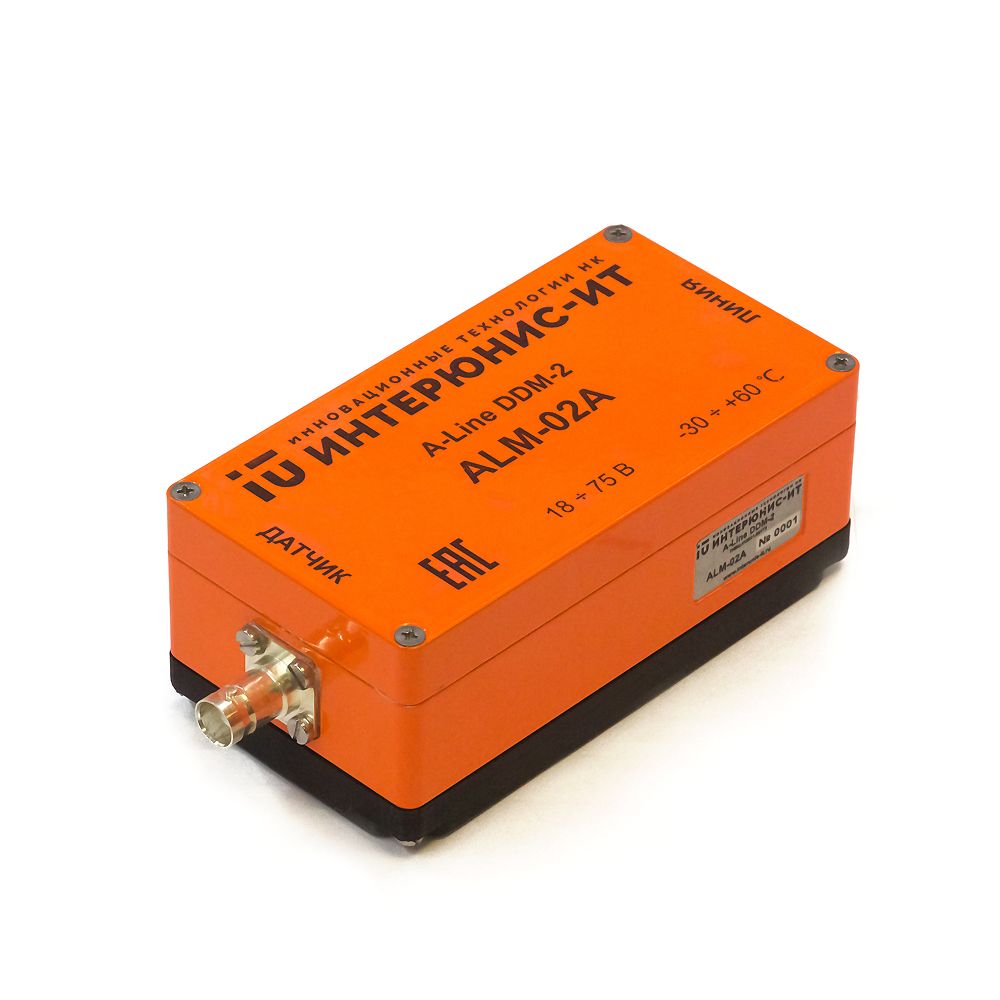

Модуль АЭ - уменьшенные габариты и вес АЭ модулей; - повышенная защита модулей АЭ от внешних воздействий; - автокалибровка АЭ канала; - удобные байонетные разъемы |
 |
Катушка и кабель - максимальная длина кабельного сегмента линии 150 метров; - обычный коаксиальный кабель для соединения модулей АЭ в линию и цифровой передачи АЭ данных; - уменьшенные габариты и вес катушек |
 |

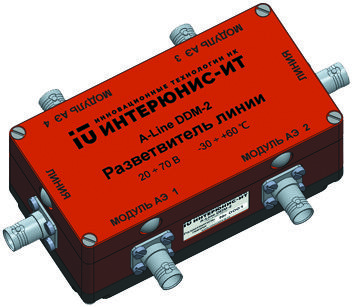

Разветвитель - разветвители линии передачи данных; - удобные байонетные разъемы |
Сертификация
- Комплекс внесен в реестр средств измерений Российской Федерации. Имеется Свидетельство об утверждении типа средств изменений, выданное Федеральным агентством по техническому регулированию и метрологии.
- Комплекс внесен в Государственный реестр средств измерений и допущен к применению в Республике Беларусь, что подтверждается Сертификатом об утверждении типа средств измерений № 13231.
- На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплекс допущен к выпуску в обращение в Республике Казахстан.
Видео
Наши менеджеры проконсультируют вас по всем интересующим вопросам о характеристиках и цене аппарата для неразрушающего контроля A-LINE DDM-2, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Общие параметры | |
| Интерфейс передачи данных блоков сбора и обработки данных 1 | Ethernet, Wi-Fi |
| Измерительные каналы | |
| Разрядность АЦП, бит | 18 |
| Максимальная частота преобразования АЦП 2, МГц | 4 |
| Номинальный диапазон рабочих частот, кГц | от 15 до 650 |
| Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ | от -3 до +1 |
| Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более | 29 |
| Максимальная измеряемая амплитуда импульса АЭ, дБ: - для ALM-02A* - для ALM-02E* |
105 100 |
| Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее: - в диапазоне частот от 100 до 300 кГц: - для ALM-02A* - для ALM-02E* - в диапазоне частот от 30 до 500 кГц: - для ALM-02A* - для ALM-02E* - в диапазоне частот от 15 до 650 кГц: - для ALM-02A* - для ALM-02E* |
78 72 75 69 73 67 |
| Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ | ±1 |
| Диапазон установки порога регистрации импульса АЭ, дБ: - для ALM-02A* - для ALM-02E* |
от 16 до 106 от 16 до 100 |
| Минимальная измеряемая длительность импульса АЭ, мкс, не более | 1 |
| Максимальная измеряемая длительность импульса АЭ, мкс, не менее | 120 000 |
| Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс | ±(1,5 + 0,0001·D) |
| Минимальное регистрируемое число выбросов в импульсе АЭ, шт. | 1 |
| Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее | 60000 |
| Дискретность времени регистрации импульса АЭ 2, мкс | 0,25 |
| Электропитание | |
| Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
| Максимальная мощность, потребляемая от сети переменного тока, кВт, не более | 5 |
Блоки сбора и обработки данных
| Общие параметры | |
| Количество линий на одном входе, шт. | 4 |
| Максимальное количество модулей «ALM» на одном входе, шт. | 20 |
| Максимальное количество модулей «ALM» в линии, шт. | 20 |
| Максимальная длина одной линии, м: - для кабеля BNCI-1 - для кабеля BNCI-2 |
1800 3000 |
| Напряжение питания постоянного тока внешних устройств, В | 72 |
| Электропитание | |
| Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
| Условия эксплуатации | |
| Рабочие условия измерений: - температура окружающего воздуха 3, °С |
от +5 до +40 |
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 - текущее значение при измерении зависит от выбранного цифрового фильтра
3 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций
