Многоканальный акустико-эмиссионный комплекс
Диапазон рабочих частот: 30 – 500 кГц
Измеряемая длительность импульса АЭ: 1 – 65000 мкс
Максимальная частота преобразования АЦП: 1 МГц
В интернет-магазине КИТЕСТ вы можете купить уникальную цифровую систему A-LINE DDM-1 для неразрушающего контроля по технологии акустической эмиссии.
Данный модульный комплекс, предназначенный для оценки состояния опасных промышленных объектов, сочетает в себе многолетний опыт инженеров компании «ИНТЕРЮНИС-ИТ» в области неразрушающего контроля.
Система выполняет многоканальный сбор и автоматическую обработку акустико-эмиссионных данных. Их передача осуществляется по цифровому каналу, который отличается высокой пропускной способностью.

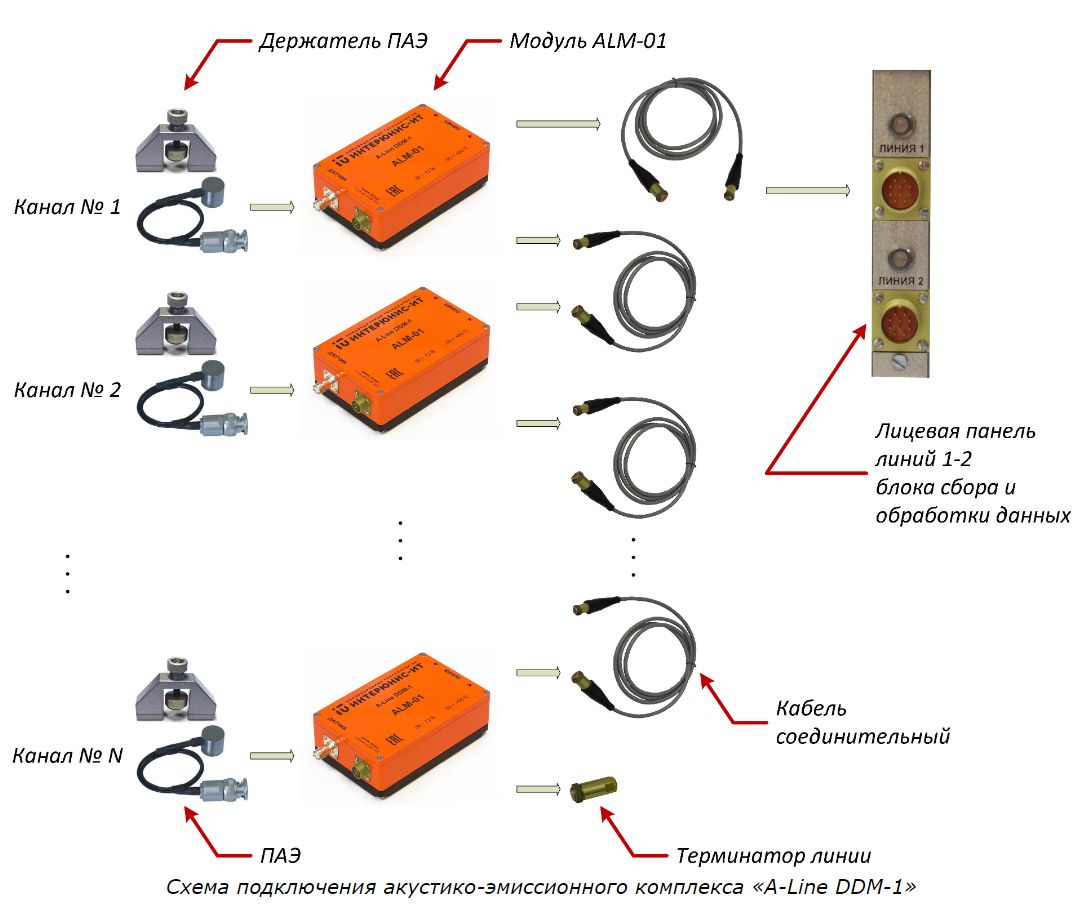

Конструкция
Комплекс включает в себя центральный компьютер, который собирает и обрабатывает данные.
Несколько измерительных линий объединяют модули сбора и обработки данных.
Акустико-эмиссионный модуль отвечает за такие процессы, как усиление, фильтрация, оцифровка, регистрация и цифровая обработка сигналов, а также определение параметров. Данный модуль размещается поблизости с ПАЭ на исследуемом объекте.

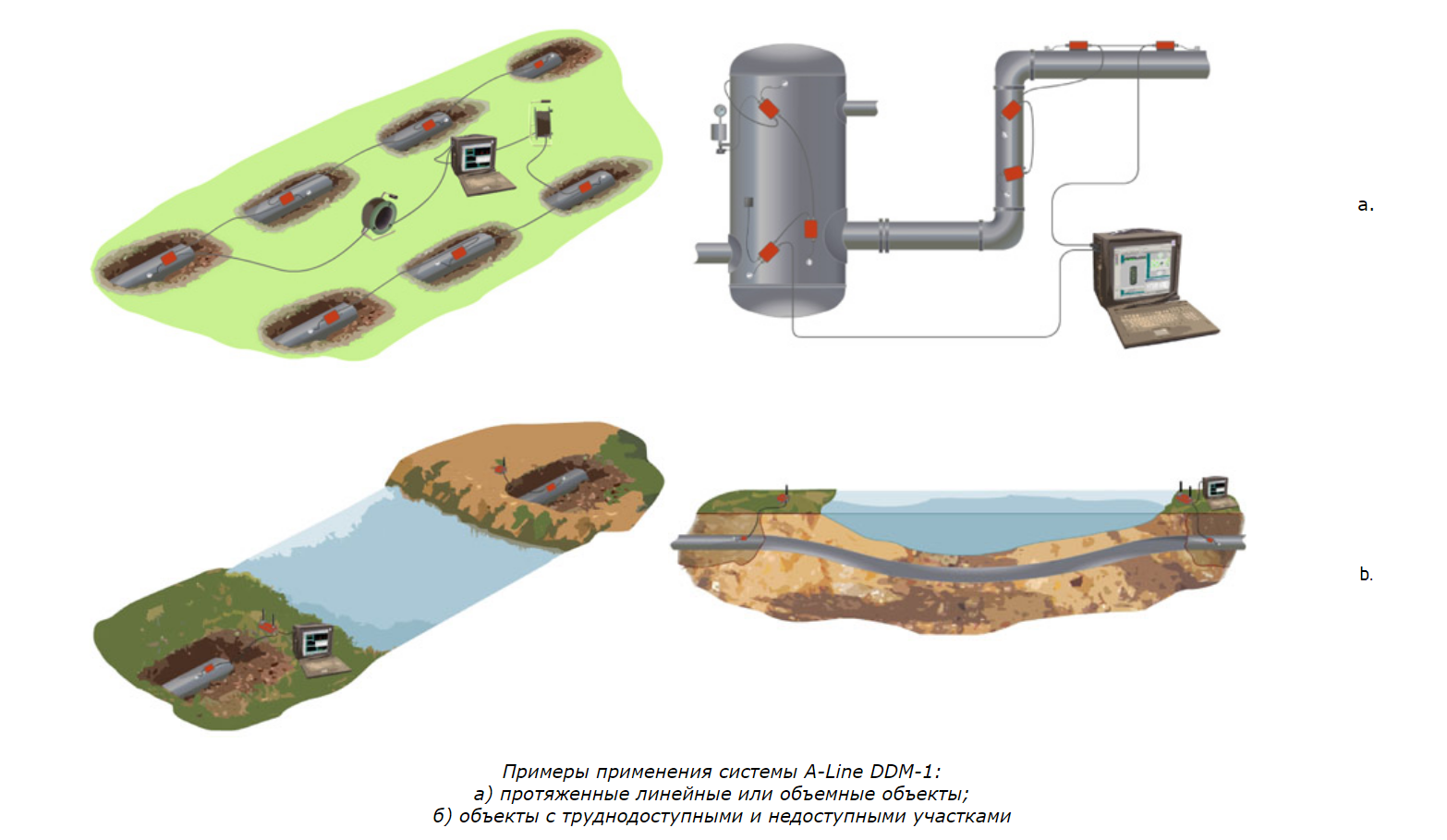

Назначение
- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.
Сертификация
- Комплекс внесен в реестр средств измерений Российской Федерации. Имеется Свидетельство об утверждении типа средств изменений, выданное Федеральным агентством по техническому регулированию и метрологии.
Наши менеджеры проконсультируют вас по всем интересующим вопросам о характеристиках и цене аппарата для неразрушающего контроля A-LINE DDM-1, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Общие параметры | |
| Интерфейс передачи данных блоков сбора и обработки данных 1 | Ethernet, Wi-Fi |
| Измерительные каналы | |
| Разрядность АЦП, бит | 14 |
| Максимальная частота преобразования АЦП, МГц | 1 |
| Номинальный диапазон рабочих частот, кГц | от 30 до 500 |
| Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ | от -3 до +1 |
| Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более | 28 |
| Максимальная измеряемая амплитуда импульса АЭ, дБ | 98 |
| Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее | 60 |
| Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ | ±1 |
| Диапазон установки порога регистрации импульса АЭ, дБ | от -10 до 108 |
| Минимальная измеряемая длительность импульса АЭ, мкс, не более | 1 |
| Максимальная измеряемая длительность импульса АЭ, мкс, не менее | 65 000 |
| Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс | ±(1,5 + 0,0001·D) |
| Минимальное регистрируемое число выбросов в импульсе АЭ, шт. | 1 |
| Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее | 32000 |
| Дискретность времени регистрации импульса АЭ, мкс | 1 |
| Электропитание | |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
| Максимальная мощность, потребляемая от сети переменного тока, кВт, не более | 5 |
Блоки сбора и обработки данных
| Общие параметры | |
| Максимальное количество модулей «ALM» в линии, шт. | 16 |
| Максимальная длина одной линии, м | 1600 |
| Электропитание | |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
| Условия эксплуатации | |
|
Рабочие условия измерений: - температура окружающего воздуха 2, °С |
от +5 до +40 |
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций

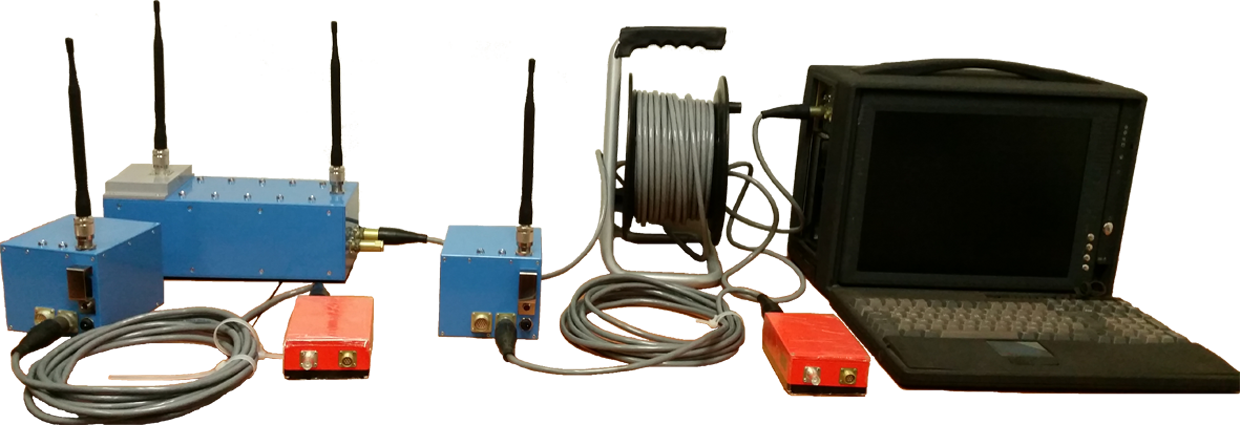

Комплектация
В базовую комплектацию комплекса входят:
- Блок сбора и обработки данных в исполнении Ethernet Box
- Модуль ALM-01 с магнитным держателем
- Преобразователь акустической эмиссии GT200
- Магнитный держатель ПАЭ
- Кабель типа UTP (70 м и 30 м) на катушке
- Терминатор линии (концевая заглушка)
- Ноутбук
- Программное обеспечение и руководство пользователя
- Паспорт, Свидетельство о поверке
Оборудование беспроводной связи для акустико-эмиссионного измерительного комплекса A-Line DDM-1
Комплект оборудования беспроводной связи состоит из центральной приемо-передающей станции (ЦППС), приемо‑передающих станций (ППС), набора антенн, кабелей для передачи данных и программного обеспечения.
