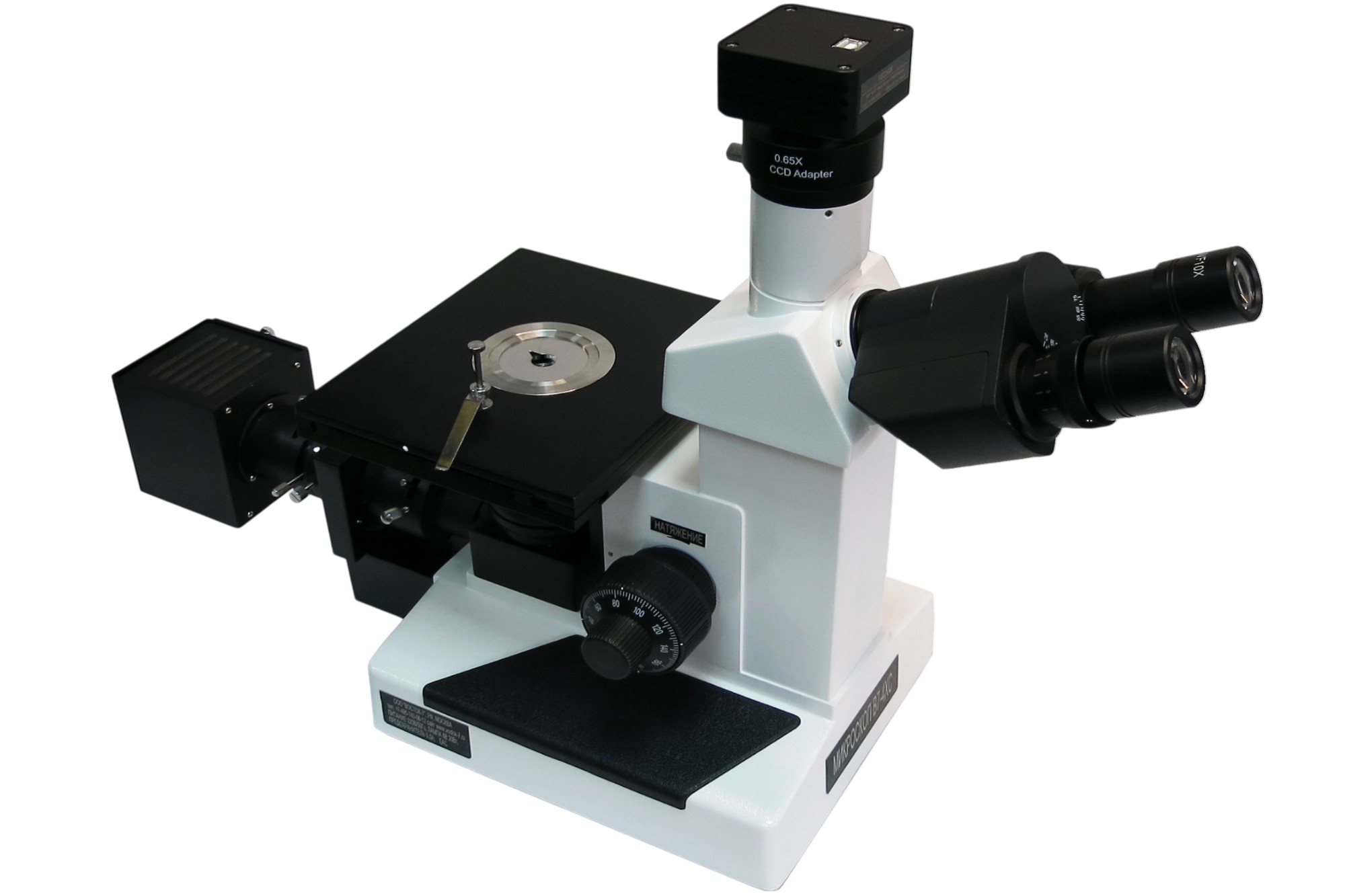

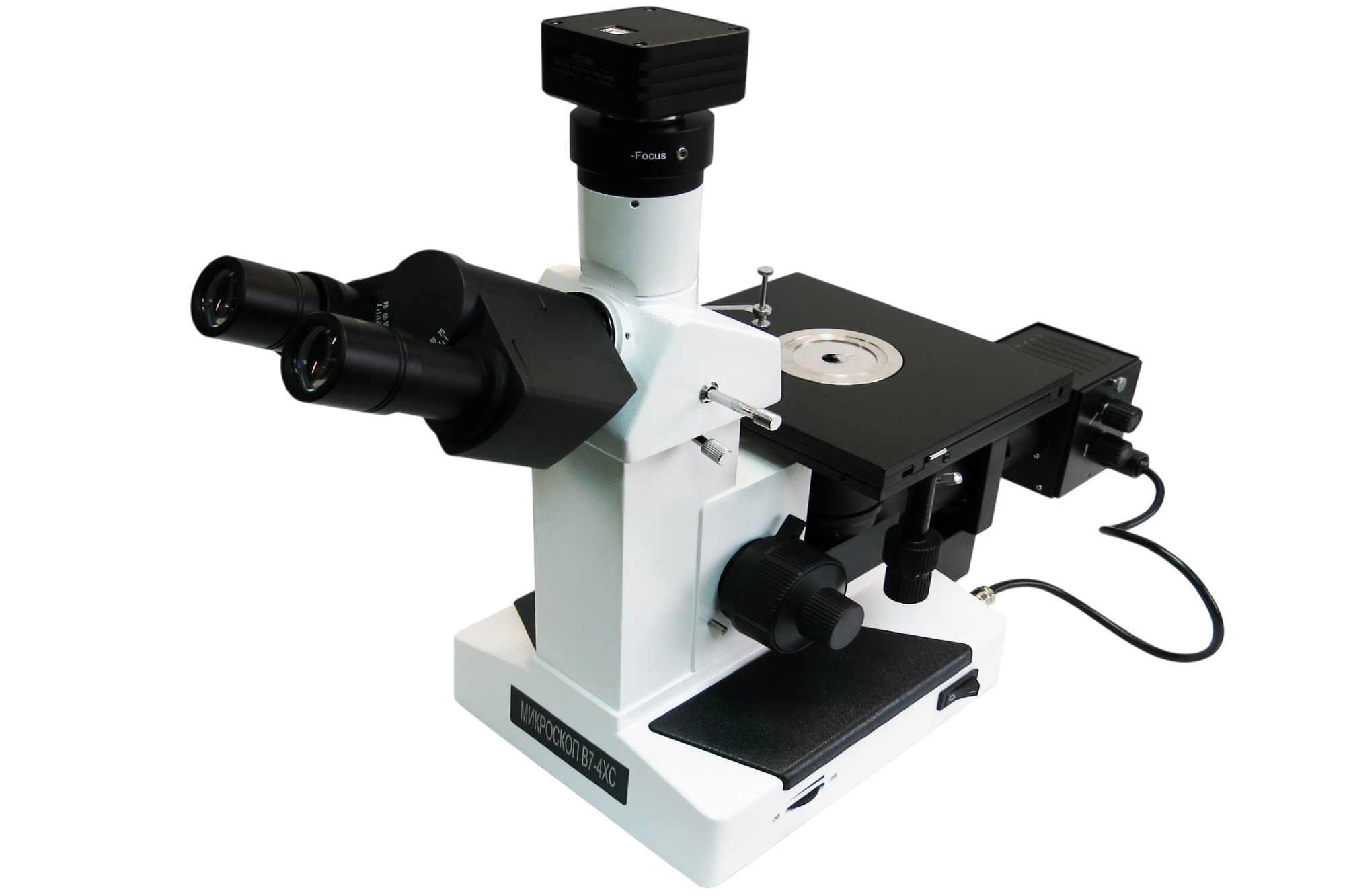

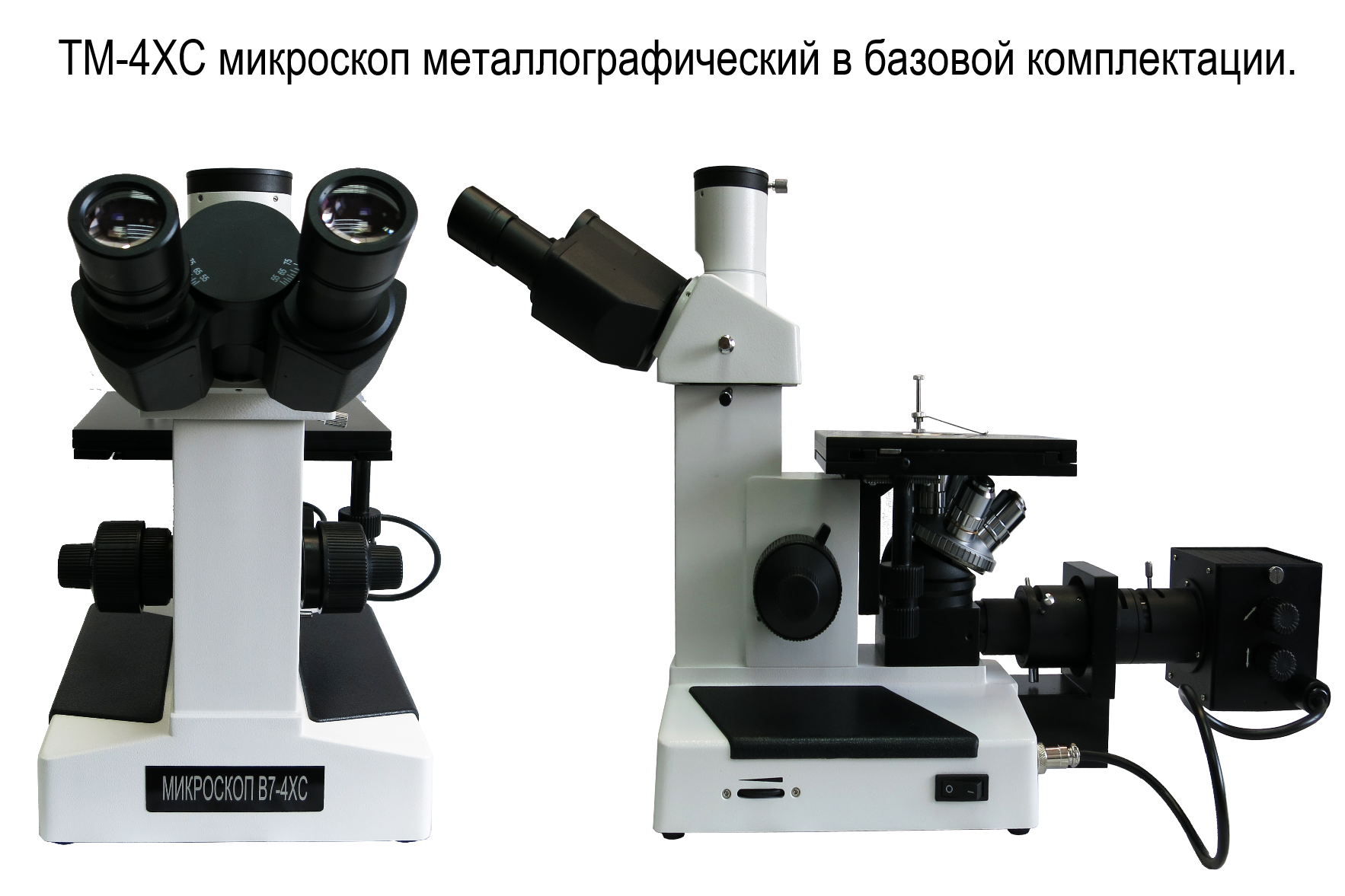

Металлографический микроскоп
Диапазон увеличения: 100Х – 1000Х
Шаг фокусировки: 0,002 мм
Габариты предметного стола: 150x180 мм
В интернет-магазине КИТЕСТ вы можете купить металлографический микроскоп 4XC от компании «Восток-7».
Данная модель относится к револьверному типу микроскопов. Оптическая часть обеспечивает увеличение от 100X до 1000X.

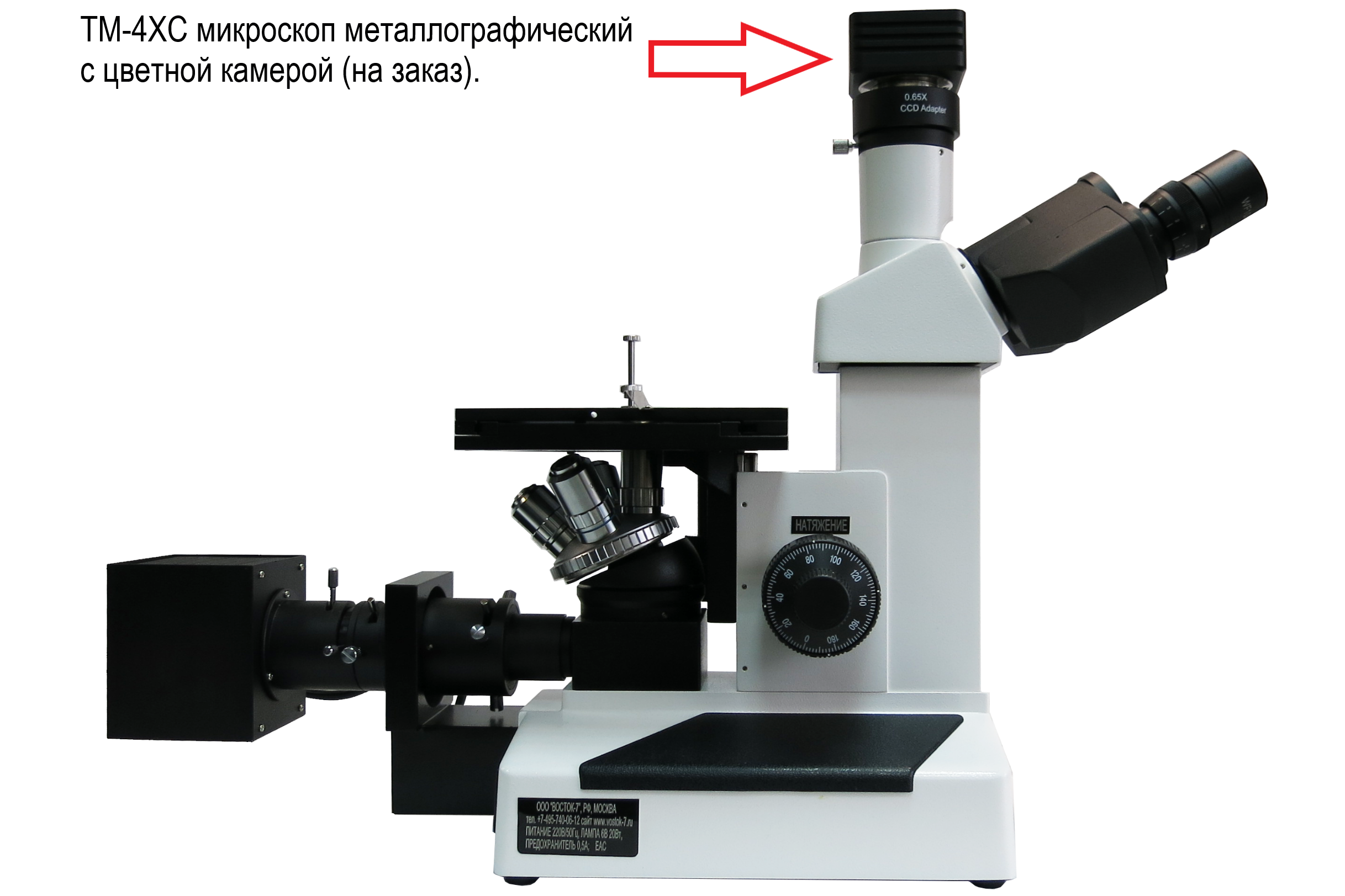

Опционально возможна установка фотокамеры, с помощью которой специалисты могут делать металлографические снимки исследуемых объектов для дальнейшего анализа. Среди доступных функций: управление, редактирование фотографий, сохранение и т. д.
Назначение
- Бесконтактное визуальное изучение микроструктуры металлов, сплавов и других непрозрачных материалов в отраженном свете, при прямом освещении в светлом поле и поляризованном свете.
- Металлографические исследования – структурный анализ сплавов; контроль качества сырья, а также выпускаемой продукции (после литья, плавки и высокотемпературной обработки); контроль покрытия, нанесенного на поверхность изделия.
- Научные исследования.
- Обучение.
- Производство.
- При оснащении микроскопа камерой – создание фотоматериалов для металлографических атласов.
Поверка
Данная модель не внесена в Государственный реестр средств измерений РФ, поэтому поверка не проводится.
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой товара «4XC металлографический микроскоп», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
|
Диапазон увеличения |
· 100Х…1000Х (в штатной комплектации); · 50Х…1600Х (опционально) |
|
Визуальная насадка |
· тринокулярная с наклоном 30°; · диоптрийная подстройка (±5 диоптрий); · регулируемое межзрачковое расстояние 48…75 мм. |
|
Окуляр |
WF10X широкопольный (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) |
|
Объективы |

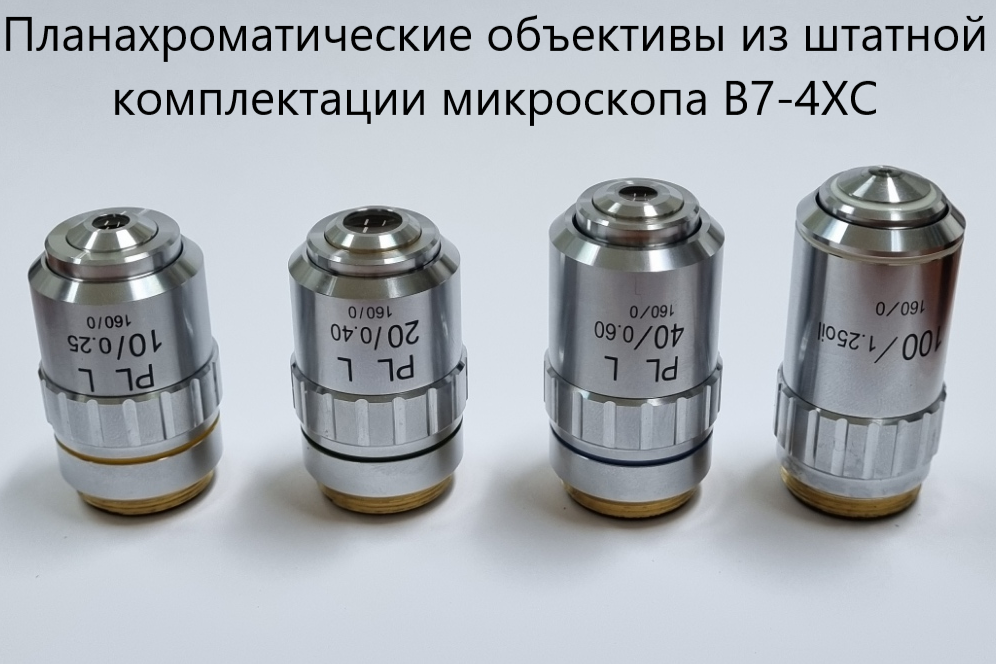

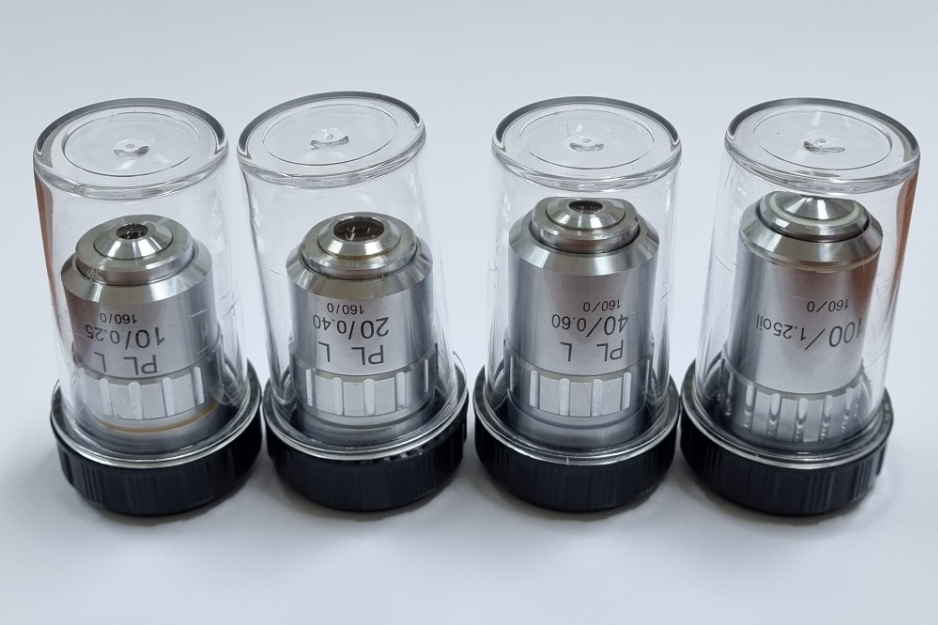

планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): · 10Х/0,25, рабочее расстояние 8,8 мм; · 20Х/0,40, р. р. 8,6 мм; · 40Х/0,60 подпружиненный, р. р. 3,73 мм; · 100Х/1,25 подпружиненный (МИ - масляная иммерсия), р. р. 0,4 мм |
|
Освещение |

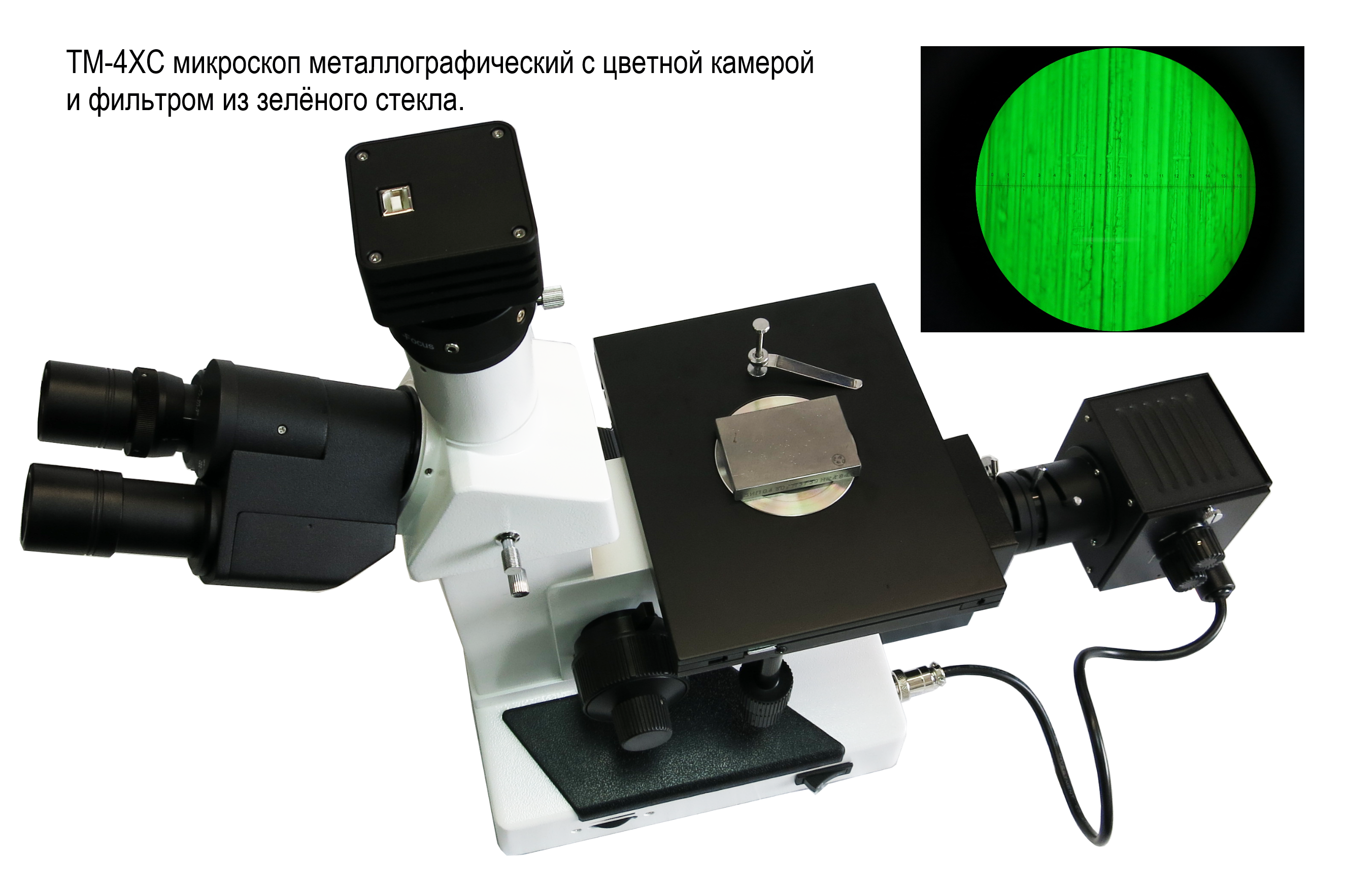

· галогенная лампа 20 Вт, 6 В; · регулируемые апертурная и полевая диафрагмы; · плавная регулировка яркости освещения; · планка со светофильтрами (синий, зелёный, жёлтый). |
|
Фокусировка |
· коаксиальные винты грубой и точной фокусировки; · встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене; · регулировка натяжения: жёсткости/плавности хода; · шаг точной фокусировки 0,002 мм. |
|
Револьверное устройство |
4-х гнездовое с точной фиксацией объективов относительно оптической оси |
|
Фото-порт |
на тринокулярной насадке (деление светового потока 80:20) |
|
Предметный координатный столик |
· прямоугольный 150 x 180 мм со съёмным препаратоводителем; диапазон регулировки горизонтально: по оси Х 15 мм, по оси Y 15 мм · двухкоординатный, с коаксиально расположенными ручками управления перемещением стола; · максимальный вес образца 2 кг; · круглая вращаемая вставка диаметром 11 мм. |
|
Корпус и основание |
· из отлитого под давлением алюминия; · окрашен огнеупорной эмалью; · с резиновыми ножками. |
|
Окуляры (опционально) |
· WF-10Х микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (диаметр поля зрения Ф17 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм); · WF16X широкопольный (Ф11 мм; фокусное расстояние 15,6 мм, D23,2 мм); |
|
Объективы (опционально) |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): · 5Х/0,12, р. р. 18,3 мм; · 50Х/0,7, подпружиненный, р. р. 2,02 мм; · 60Х/0,75 подпружиненный, р. р. 1,34 мм; · 80Х/0,8 подпружиненный, р. р. 0,96 мм |
|

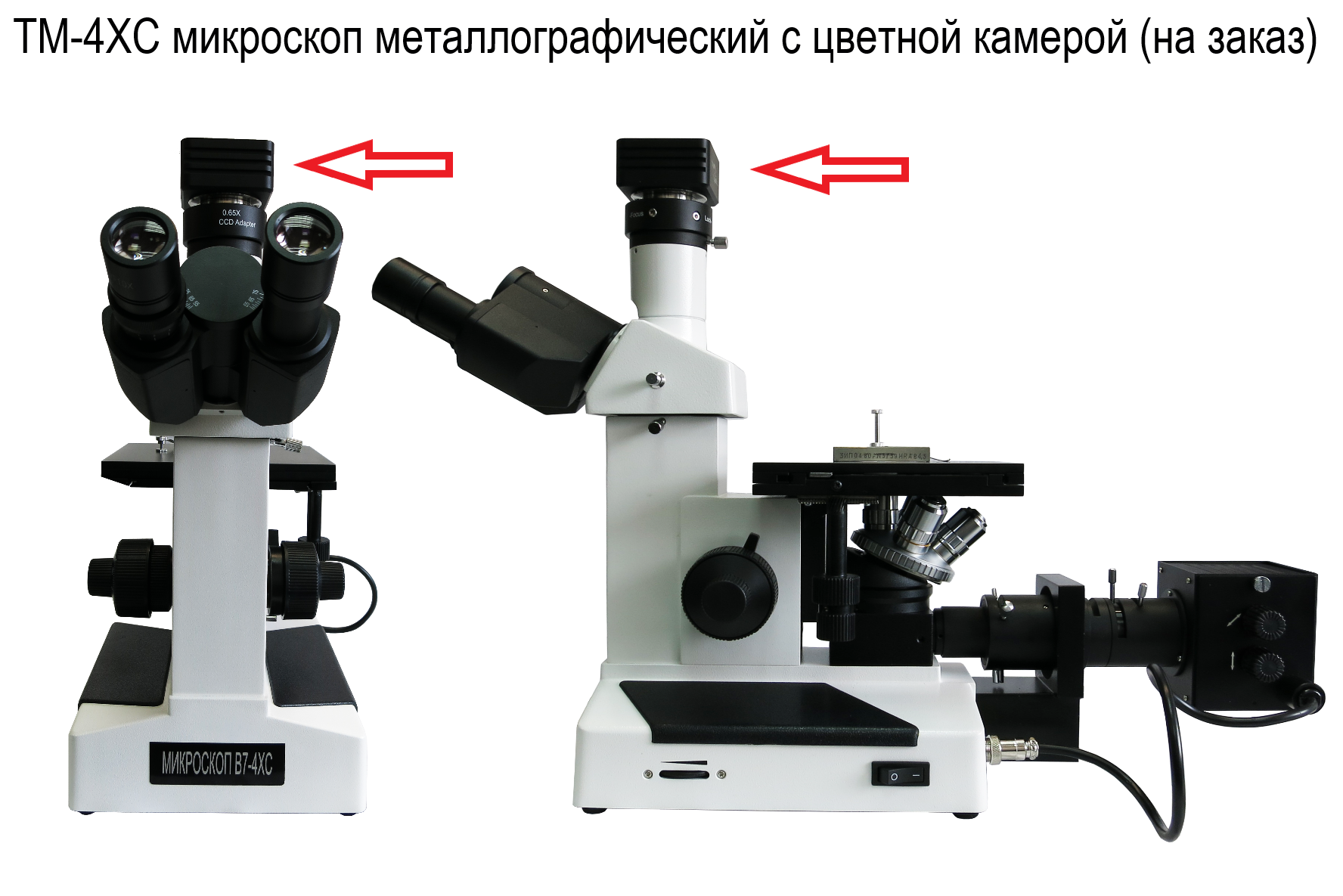

Цветная камера (опционально) |
переходник на камеру, цветная CCD – камера высокого разрешения для статической и динамической съёмки, флешка с ПО для сохранения и анализа изображений (англ. яз.) |
Комплектация
|
Наименование |
Количество |
|
|
1 |
Микроскоп 4XС |
1 |
|
2 |
Предметный координатный столик со съёмным дисковым препаратоводителем и прижимной лапкой |
1 |
|
3 |
Комплект со светофильтрами (синий, жёлтый, зелёный) |
1 |
|
4 |
Лампа запасная |
1 |
|
5 |
Планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): ·10х/0,25, рабочее расстояние 8,8 мм; ·20x/0,40, р. р. 8,6 мм; ·40х/0,60 подпружиненный, р. р. 3,73 мм; ·100х/1,25 подпружиненный (МИ - масляная иммерсия), р. р. 0,4 мм |
1 1 1 1 |
|
6 |
Тринокуляр с фото-портом и с 2-мя широкопольными окулярами 10Х |
1 |
|
7 |
Револьверное устройство |
1 |
|
8 |
Набор из апертурной и полевой диафрагм |
1 |
|
9 |
Сетевой шнур электропитания |
1 |
|
10 |
Защитный пластиковый анти-пылевой чехол |
1 |
|
11 |
Руководство по эксплуатации |
1 |
|

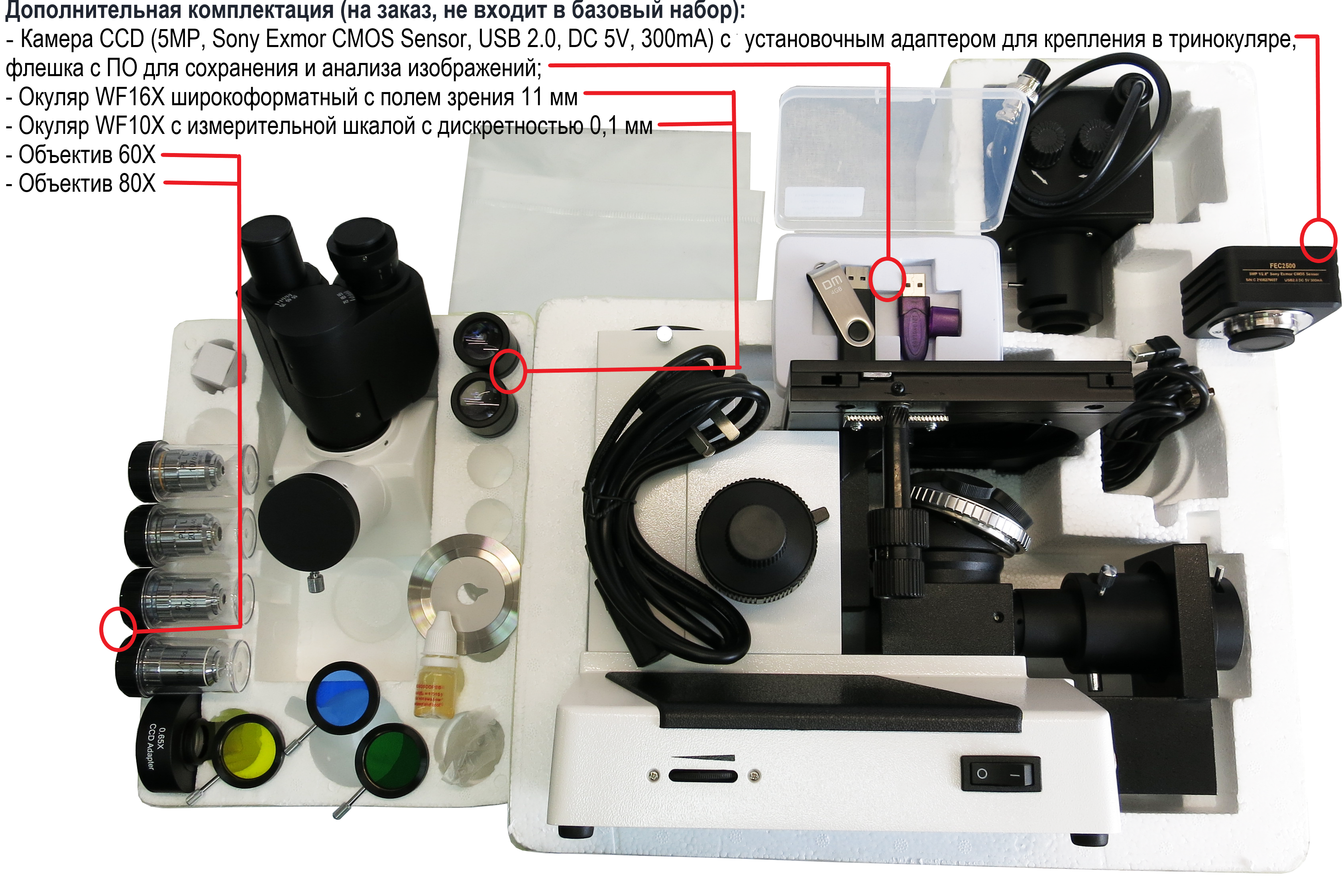

Дополнительная комплектация (на заказ) |
||
|
12 |

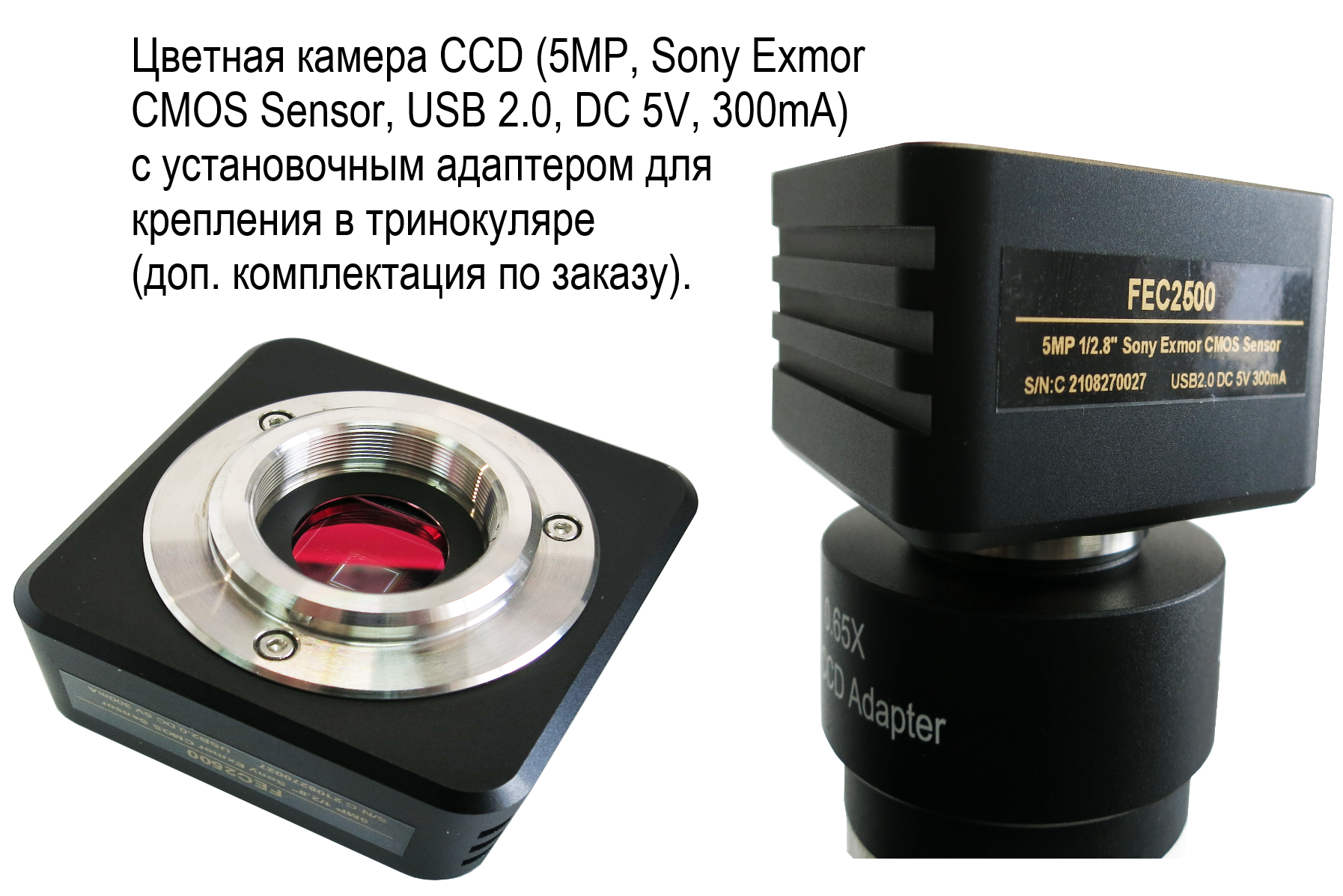

Цветная камера ССD (5МР, Sony Exmor CMOS Sensor, USB 2.0, DC 5V, 300mA) с установочным адаптером для крепления в тринокуляре, флешка с ПО для сохранения и анализа изображений |
|
|
13 |
WF16X широкопольный окуляр (Ф11 мм; D23,2 мм) |
|
|
14 |

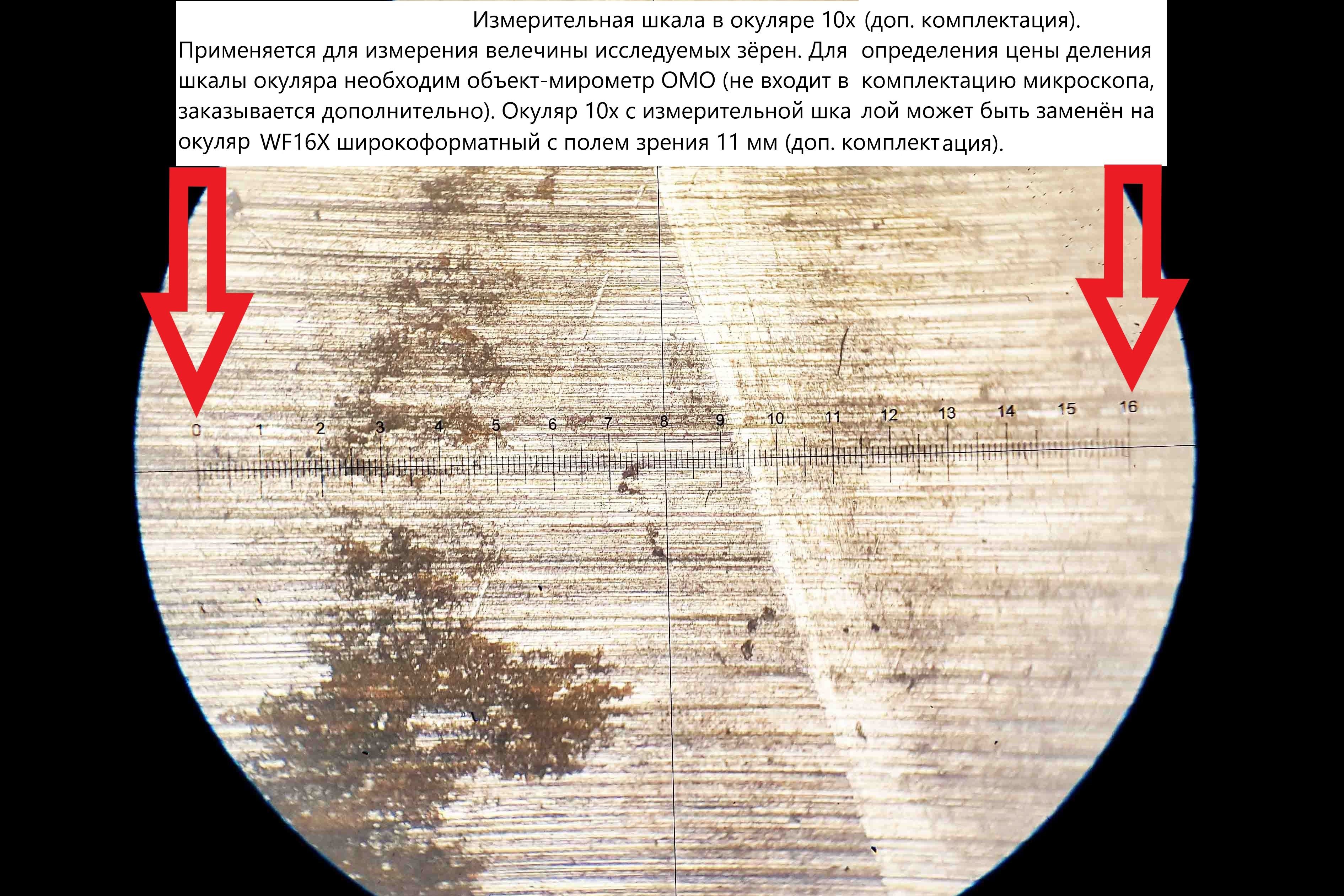

WF10X микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (Ф18 мм; D23.2 мм) |
|
|
15 |
Планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): ·5Х/0,12, р. р. 18,3 мм; ·50Х/0,7, подпружиненный, р. р. 2,02 мм; ·60Х/0,75 подпружиненный, р. р. 1,34 мм; ·80Х/0,8 подпружиненный, р. р. 0,96 мм |
|
|
16 |
Объект-микрометр: ·ОМО или ОМП с поверкой (номер в госреестре 590-63), цена деления 0,01 мм ·0,01-ОМП или 00,1-0,1-ОМП без поверки (не внесены в госреестр), цена деления 0,01 и 0,1 мм |
