MS151 SPRUT - МОБИЛЬНЫЙ СКАНЕР К ПАРЕ АНТЕННЫХ РЕШЕТОК М9170 ДЛЯ ПРОВЕДЕНИЯ ДВУХСТОРОННЕГО МЕХАНИЗИРОВАННОГО УЗК СВАРНЫХ ШВОВ
MS151 SPRUT - МОБИЛЬНЫЙ СКАНЕР К ПАРЕ АНТЕННЫХ РЕШЕТОК М9170 ДЛЯ ПРОВЕДЕНИЯ ДВУХСТОРОННЕГО МЕХАНИЗИРОВАННОГО УЗК СВАРНЫХ ШВОВ
В связи с изменением курса волют, стоимость может незначительно меняться.
MS151 SPRUT - МОБИЛЬНЫЙ СКАНЕР К ПАРЕ АНТЕННЫХ РЕШЕТОК М9170 ДЛЯ ПРОВЕДЕНИЯ ДВУХСТОРОННЕГО МЕХАНИЗИРОВАННОГО УЗК СВАРНЫХ ШВОВ
Описание

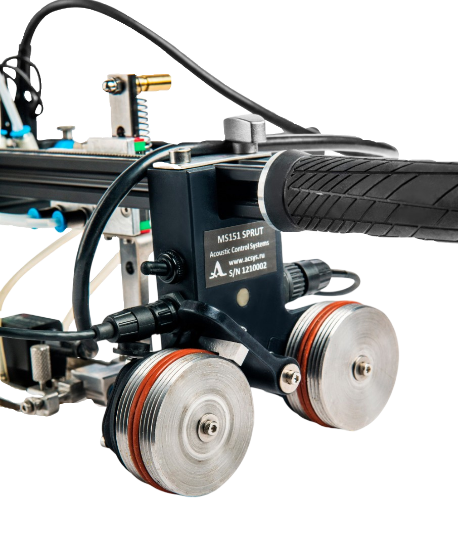

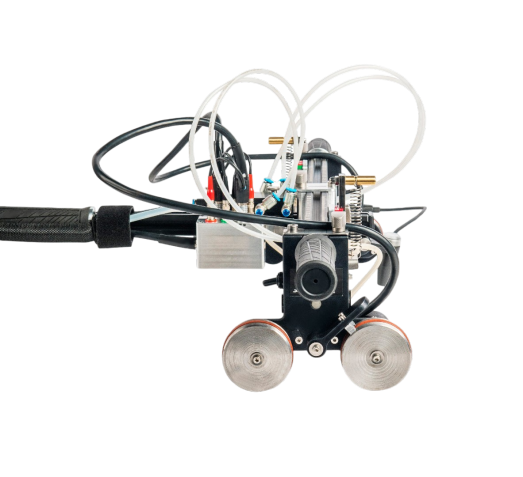

Мобильный сканер MS151 SPRUT предназначен для автоматизированного контроля сварных соединений на плоских и трубных стальных объектах с диаметром от 114 мм. Сканер точно позиционирует установленные антенные решетки M9170 4.0V60R26X10CS, связанные с ультразвуковым дефектоскопом А1550 IntroVisor, относительно оси сварного шва на заданном расстоянии. При этом сканер обеспечивает оптимальное прижатие антенных решеток к объекту контроля для надежного акустического контакта. Существует дополнительная опция отключения одной из выбранных антенных решеток в процессе контроля, предоставляя оператору больше гибкости.
Для автоматической подачи контактной жидкости используется баллон объемом 5, 9 или 12 литров, в зависимости от предпочтений пользователя. Специальный комплект трубок, переходов и клапанов гарантирует равномерное распределение жидкости под рабочей поверхностью антенных решеток.
Для механизированного контроля необходимо соединить две установленные антенные решетки с мультиплексором, который в свою очередь подключается к электронному блоку ультразвукового дефектоскопа-томографа А1550 IntroVisor. Датчик пути, установленный в колесе сканера для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor при помощи одиночного кабеля с разъемами 7280-5PG-300 - LEMO 00.304.
Контроль дефектов с использованием ультразвука выполняется путем ручного перемещения сканера в несколько проходов вдоль оси сварного шва, что зависит от толщины объекта. Важным моментом является поддержание равного расстояния между установленными перпендикулярно шву антенными решетками. Магнитные колеса сканера обеспечивают надежное удержание на поверхности ферромагнитной трубы в вертикальном положении. При этом возможна запись полученных сканограмм (B, С, D - Сканы) в память прибора, а затем передача сохраненных данных на внешний компьютер. С использованием специализированного программного обеспечения производится анализ и комплексная оценка состояния всего сварного соединения.
По желанию, мобильный сканер MS151 SPRUT может интегрироваться с ультразвуковым дефектоскопом-томографом А1525 Solo. Для этого требуется дополнительное оборудование в виде специализированной версии внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН), доступной за дополнительную плату.
Для автоматической подачи контактной жидкости используется баллон объемом 5, 9 или 12 литров, в зависимости от предпочтений пользователя. Специальный комплект трубок, переходов и клапанов гарантирует равномерное распределение жидкости под рабочей поверхностью антенных решеток.
Для механизированного контроля необходимо соединить две установленные антенные решетки с мультиплексором, который в свою очередь подключается к электронному блоку ультразвукового дефектоскопа-томографа А1550 IntroVisor. Датчик пути, установленный в колесе сканера для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor при помощи одиночного кабеля с разъемами 7280-5PG-300 - LEMO 00.304.
Контроль дефектов с использованием ультразвука выполняется путем ручного перемещения сканера в несколько проходов вдоль оси сварного шва, что зависит от толщины объекта. Важным моментом является поддержание равного расстояния между установленными перпендикулярно шву антенными решетками. Магнитные колеса сканера обеспечивают надежное удержание на поверхности ферромагнитной трубы в вертикальном положении. При этом возможна запись полученных сканограмм (B, С, D - Сканы) в память прибора, а затем передача сохраненных данных на внешний компьютер. С использованием специализированного программного обеспечения производится анализ и комплексная оценка состояния всего сварного соединения.
По желанию, мобильный сканер MS151 SPRUT может интегрироваться с ультразвуковым дефектоскопом-томографом А1525 Solo. Для этого требуется дополнительное оборудование в виде специализированной версии внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН), доступной за дополнительную плату.

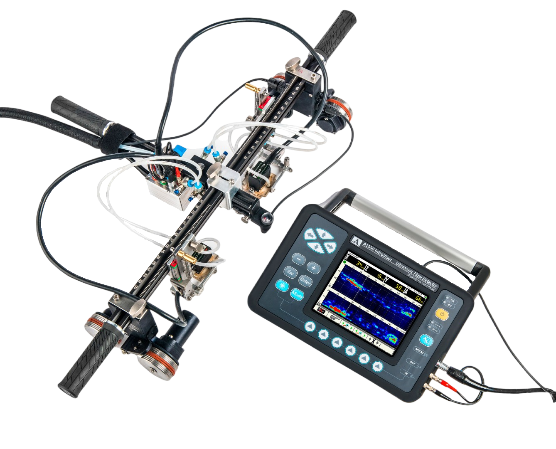

Компактные размеры сканера и инновационного дефектоскопа А1550 IntroVisor в паре с удивительной простотой подготовки и настройки обеспечивают оперативный двусторонний контроль стыковых сварных швов, превращая этот процесс в мгновенное и легкое испытание, которое может проводиться всего одним оператором.
Работа с одной или двумя антенными решетками М9170 добавляет гибкости в проведении контроля, что делает систему максимально адаптивной к различным сценариям использования.
Наши устройства обеспечивают мастерский контроль разнообразных типов сварных соединений, начиная от толстых 8 мм и вплоть до кольцевых швов труб с диаметром от 114 мм. Автоматическая подача контактной жидкости гарантирует плавность процесса, а максимальная скорость сканирования до 20 мм/с позволяет проводить контроль быстро и эффективно.
Оператор имеет возможность индивидуально настраивать скорость сканирования вручную, придавая контролю дополнительную гибкость. Использование лазерного указателя для ручного подруливания относительно оси сварного шва обеспечивает высокую точность и удобство в управлении.
Продвинутая технология в сочетании с простотой конструкции, надежностью и легкостью ремонта делают наши устройства незаменимыми в процессе проведения многофункционального и эффективного контроля.
состав системы

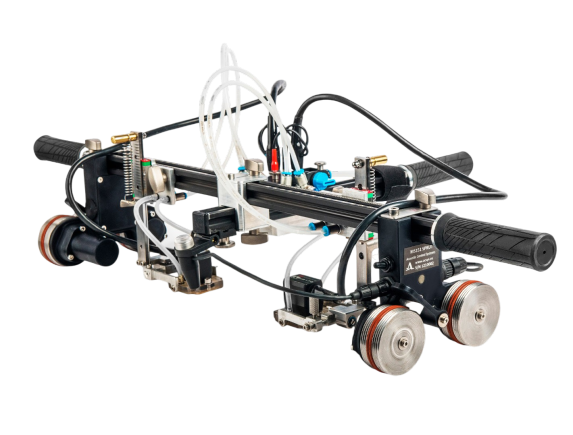

Инновационная конструкция мобильного сканера MS151 SPRUT представляет собой симбиоз двух колесных баз, двух подвесов антенных решеток, высокотехнологичного профиля для крепления подвесов АР, а также уникального комплекта рамок для АР с автоматической подачей жидкости. Устройство также включает в себя комплект для автоматической подачи жидкости, лазерный указатель для более точного направления, и мультиплексор антенных решеток, обеспечивая комплексный и передовой подход к проведению контроля.
Подвесы АР
Подвесы для антенных решеток в мобильном сканере MS151 SPRUT разрабатывают уникальное положение, позволяя антенным решеткам идеально позиционироваться перпендикулярно сварному шву. Эти подвесы не только обеспечивают точное положение, но и гарантируют необходимое усилие для надежного прижатия антенных решеток к поверхности объекта контроля.
Особенность каждого подвеса заключается в наличии транспортного положения, в котором антенные решетки находятся с определенным зазором. Этот инновационный подход позволяет обеспечивать контакт с поверхностью объекта через тонкий слой контактной жидкости, поддерживая идеальные условия для проведения эффективного контроля.
Профиль для крепления АР
Усовершенствованный профиль для крепления антенных решеток в мобильном сканере MS151 SPRUT разработан для обеспечения надежной фиксации подвесов в оптимальном положении во время контроля. Этот профиль оснащен шкалой, которая помогает точно установить подвесы антенных решеток на нужном расстоянии от центра сварного шва. Это практичное решение обеспечивает удобство регулировки и точное позиционирование, повышая тем самым эффективность и точность контроля.
Наборы рамок для АР
Эксклюзивные комплекты рамок для антенных решеток в сканере MS151 SPRUT разработаны для высокоэффективного контроля сварных швов на объектах с диаметром от 114 мм. Эти рамки оснащены специальными штуцерами для удобного подключения и последующей автоматической подачи контактной жидкости, обеспечивая не только точность и эффективность контроля, но и максимальное удобство в использовании.
Набор для автоматической подачи жидкости
Уникальный набор для автоматической подачи жидкости включает в себя передовые компоненты: подводящие трубки, регулятор распределения давлений, отсекающий клапан, бак контактной жидкости с манометром, и ручной насос для создания необходимого давления в жидкости (доступные объемы - 2, 5 и 12 литров). Этот инновационный набор предоставляет широкий выбор жидкостей для контактного воздействия, включая обычную воду и специальные антифризы, применяемые в автотранспорте при низких температурах. Такое разнообразие и гибкость делают этот набор идеальным для широкого спектра условий и требований контроля.
Лазерный указатель
Лазерный указатель встроенный в сканер MS151 SPRUT создает точную световую лазерную линию, являющуюся надежным инструментом для контроля положения и ручного управления сканером в процессе контроля сварных швов. Кроме того, указатель также функционирует как индикатор отсутствия акустического контакта, что улучшает точность диагностики важных аспектов в ходе проведения проверки.
Мультиплексор антенных решеток
Мультиплексор антенных решеток в мобильном сканере MS151 SPRUT разработан для сбора и передачи сигналов с двух антенных решеток на электронный блок ультразвукового дефектоскопа А1550 IntroVisor. Этот технологический компонент обеспечивает точное и синхронное считывание данных с обеих решеток, что существенно повышает точность и надежность контроля сварных швов.
