Поставка панорамного рентгеновского аппарата РПД-250СПК

Паспорт проекта

Важно: детали производства, точные сроки и состав работ публикуются в объёме, согласованном с заказчиком.

Задача заказчика

Заказчику требовалось оборудование для радиографического контроля сварных швов и стыков на трубопроводах и металлоконструкциях с обеспечением необходимой глубины просвечивания по стали и стабильного качества снимков в разных условиях эксплуатации.

Основной упор делался на:

• работу в расширенном температурном диапазоне, включая условия низких температур до минус 40 °С;

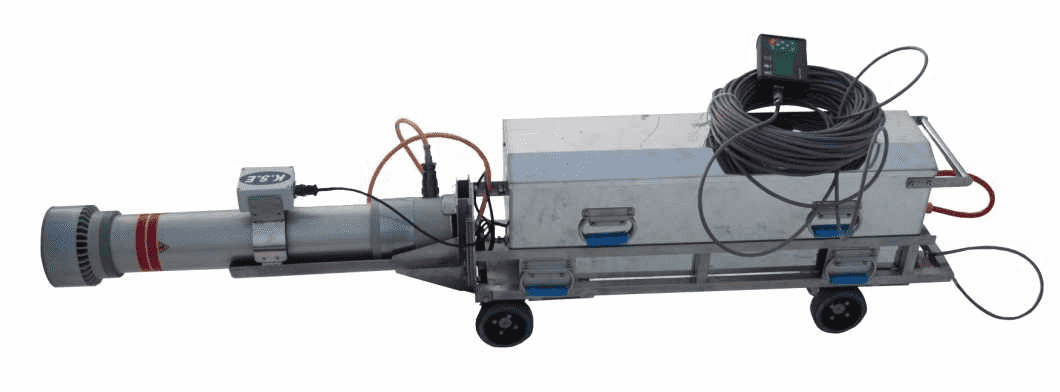

• возможность применения как в стационарном формате, так и в составе кроулера для автоматизированного контроля трубопроводов;

• достаточную просвечиваемую толщину по стали для типовых объектов контроля (до 45 мм в стандартных условиях);

• удобство эксплуатации: дистанционное управление, оптимальная масса и габариты моноблока, стандартизированная система питания и управления.

Решение

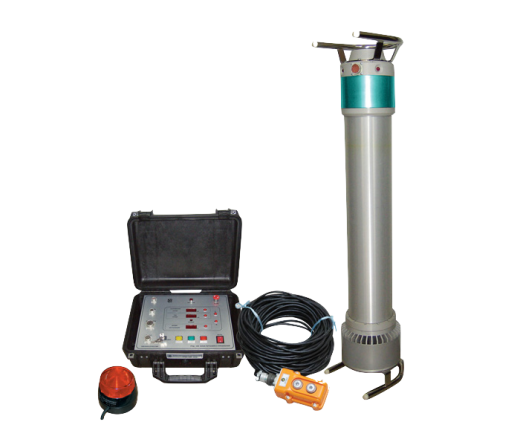

В качестве решения выбран панорамный рентгеновский аппарат постоянного потенциала РПД-250СПК с панорамной диаграммой излучения 40×360°, диапазоном анодного напряжения 100–250 кВ и анодного тока 1–5 мА.

Почему РПД-250СПК

РПД-250СПК — модификация серии РПД, адаптированная для работы в составе кроулера и автономно, с возможностью питания от постоянного напряжения 120 В и эксплуатации в диапазоне температур от минус 40 до +40 °С.

Панорамная диаграмма излучения 40×360° обеспечивает одновременный охват полного периметра трубопровода, что критично при контроле кольцевых сварных швов без дополнительной переустановки аппарата.

Почему диапазон 100–250 кВ

Диапазон анодного напряжения 100–250 кВ с шагом 1 кВ позволяет гибко подбирать режимы под толщину и марку металла, сохраняя баланс между качеством снимка и временем экспозиции.

Максимальная мощность на аноде до 1000 Вт обеспечивает стабильную работу при длительных экспозициях и серийных съёмках, не выходя за тепловые ограничения трубки.

Почему панорамная схема

Панорамный выход излучения (40×360°) минимизирует количество установок при контроле кольцевых швов, сокращает трудозатраты бригады и снижает суммарное время радиографического контроля.

Это особенно важно при контроле протяжённых участков трубопроводов и в стеснённых условиях монтажных площадок, где доступ к объекту ограничен.

Как проходила поставка

Ниже — рабочая логика проекта, направленная на снижение технологических рисков и обеспечение готовности комплекса к работе «в поле».

Сбор ТЗ

• Уточнили типы контролируемых объектов: диаметры и толщины труб, типы сварных соединений, требования по чувствительности и классу контроля.

• Зафиксировали условия эксплуатации: минимальные и максимальные температуры, наличие питания 220 В и/или 120 В постоянного тока, формат работы (стационарно или в составе кроулера).

• Определили требования к мобильности: максимальная допустимая масса моноблока, длина кабелей, дистанция между оператором и аппаратом.

Подбор конфигурации

• Согласовали выбор аппарата РПД-250СПК с панорамным выходом излучения и возможностью работы при температурах до минус 40 °С.

• Определили состав системы питания и управления: блок питания и управления, дистанционный пульт, сигнальная лампа и соединительные кабели необходимой длины.

• Обсудили совместимость с используемыми кроулерами и существующей технологией радиографического контроля у заказчика.

Документы и комплектация

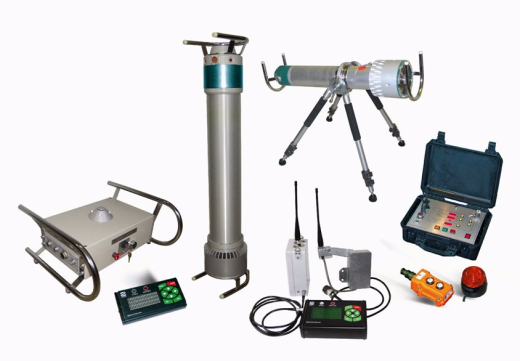

• Сформирован перечень поставки с учётом базовой комплектации серии РПД: моноблок в защитном футляре, блок питания и управления, пульт ДУ, сигнальная лампа, комплект кабелей.

• Подготовлен комплект эксплуатационной документации: паспорт, руководство по эксплуатации, рекомендации по режимам работы и условиям безопасности.

• Составлен чек-лист проверок при приёмке: целостность футляра и моноблока, комплектность кабелей, состояние разъёмов и органов управления.

Логистика и доставка

• Спланирована доставка с учётом массы моноблока (порядка 25 кг) и требований к транспортировке рентгеновского оборудования.​

• Учтены особенности разгрузки на площадке заказчика и необходимость сохранения работоспособности аппарата при температурных перепадах.​

Монтаж и запуск

• Выполнена установка аппарата в зоне контроля, подключение блока питания и управления, пульта дистанционного управления и сигнальной лампы.

• Проведены тестовые экспозиции на эталонных образцах для подтверждения просвечиваемой толщины по стали до 45 мм в стандартных условиях.​

• Проверены режимы работы в разных диапазонах напряжения и тока, корректность работы защиты и сигнализации.​

Передача рекомендаций

• Переданы рекомендации по выбору режимов (напряжение, ток, экспозиция) для типовых толщин и марок стали, используемых у заказчика.​

• Обозначены регламенты по охлаждению аппарата и перерывам в работе с учётом предельной анодной мощности 1000 Вт и допустимой температуры радиатора.​

• Согласованы требования по техническому обслуживанию, хранению и проверке работоспособности в условиях низких температур.​

Что проверяем при запуске

Чтобы «поставка» стала «работающим комплексом контроля», фиксируем базовые контрольные пункты:

• корректность подключения моноблока, блока питания, пульта ДУ и сигнальной лампы, отсутствие повреждений кабелей и разъёмов;

• устойчивость работы при заданных значениях анодного напряжения и тока, отсутствие нештатных отключений и перегрузок по мощности;​

• соответствие диаграммы излучения заявленным параметрам 40×360° и корректность формирования панорамного пучка;

• достижение требуемой просвечиваемой толщины по стали (до 45 мм в стандартных условиях) на тестовых образцах;​

• стабильность работы в заданном температурном диапазоне, отсутствие ошибок при запуске в условиях пониженных температур.​

Результат

Заказчик получил рентгенографический комплекс для панорамного контроля сварных соединений с акцентом на работу в сложных климатических условиях и на протяжённых трубопроводах.

Выбрана конфигурация с запасом по напряжению до 250 кВ, панорамной диаграммой 40×360° и возможностью интеграции в кроулер, что позволило снизить время контроля и повысить повторяемость результатов.

Проект реализован по понятному плану: ТЗ → подбор → комплектация → поставка → запуск/рекомендации (в согласованном объёме).
